公開番号2025130382
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027516
出願日2024-02-27
発明の名称コネクタユニット
出願人住友電装株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 13/52 20060101AFI20250901BHJP(基本的電気素子)
要約【課題】ケース内への防水性を高めることが可能なコネクタユニットを提供する。
【解決手段】コネクタユニットUは、上下方向に貫通する貫通孔13が形成されたケース10と、前記貫通孔13に嵌め込まれるコネクタ30と、を備え、前記コネクタ30は、ハウジング34と、前記ハウジング34の外周面に装着されたシール部材50と、を有し、前記シール部材50は、前記ハウジング34を取り囲む本体部51と、前記本体部51の外周面53から外側に突出するリップ部52とを有し、前記リップ部52は、前記貫通孔13の上端開口縁14よりも上方に配置される部分を有する第1リップ部55と、前記貫通孔13の内周面に密着する第2リップ部56と、を有している。
【選択図】図3
特許請求の範囲【請求項１】
上下方向に貫通する貫通孔が形成されたケースと、
前記貫通孔に嵌め込まれるコネクタと、を備え、
前記コネクタは、ハウジングと、前記ハウジングの外周面に装着されたシール部材と、を有し、
前記シール部材は、前記ハウジングを取り囲む本体部と、前記本体部の外周面から外側に突出するリップ部とを有し、
前記リップ部は、前記貫通孔の上端開口縁よりも上方に配置される部分を有する第１リップ部と、前記貫通孔の内周面に密着する第２リップ部と、を有している、コネクタユニット。
続きを表示（約 490 文字）【請求項２】
前記第１リップ部は、前記貫通孔の上端開口縁よりも水平方向外側に張り出している、請求項１に記載のコネクタユニット。
【請求項３】
前記貫通孔に嵌め込まれる前の状態において、前記第１リップ部の突出端は、前記第２リップ部の突出端よりも水平方向の外側に位置している、請求項１または請求項２に記載のコネクタユニット。
【請求項４】
前記本体部の内周面には、前記第１リップ部に対応する位置に第１溝部が形成され、前記第２リップ部に対応する位置に第２溝部が形成されており、
前記貫通孔に嵌め込まれる前の状態において、前記第１溝部の深さ寸法は、前記第２溝部の深さ寸法よりも大きい、請求項３に記載のコネクタユニット。
【請求項５】
前記貫通孔に嵌め込まれる前の状態において、前記第１リップ部と前記第２リップ部との間の前記本体部の外周面に沿った上下方向の長さ寸法は、前記本体部の外周面から前記第１リップ部の突出端まで前記第１リップ部の下面に沿った長さ寸法よりも大きい、請求項１又は請求項２に記載のコネクタユニット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタユニットに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来、例えば下記特許文献１～４に記載されているように、シール部材を備えたコネクタが知られている。そのうち下記特許文献１～３には、コネクタをケースの貫通孔に嵌め込んだコネクタユニットが記載されている。シール部材は、ハウジングの外周面に装着され、貫通孔からケースの内部への水の浸入を防いでいる。下記特許文献４には、嵌合された相手側コネクタとの間を止水するシール部材を備えた防水コネクタが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－２６９０７号公報
特開２０１４－１０７１２２号公報
特開２０２２－５７５９８号公報
特開２０１１－２０４３６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記のようなコネクタユニットの防水性を高めるべく、貫通孔の内部に水を入りにくくし、貫通孔においてシール部材の上面に水が溜まらないようにしたい、という要望があった。
【０００５】
そこで、本開示は、防水性を高めることが可能なコネクタユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のコネクタユニットは、上下方向に貫通する貫通孔が形成されたケースと、前記貫通孔に嵌め込まれるコネクタと、を備え、前記コネクタは、ハウジングと、前記ハウジングの外周面に装着されたシール部材と、を有し、前記シール部材は、前記ハウジングを取り囲む本体部と、前記本体部の外周面から外側に突出するリップ部とを有し、前記リップ部は、前記貫通孔の上端開口縁よりも上方に配置される部分を有する第１リップ部と、前記貫通孔の内周面に密着する第２リップ部と、を有しているものである。
【発明の効果】
【０００７】
本開示によれば、ケース内への防水性を高めることが可能なコネクタユニットを提供することが可能となる。
【図面の簡単な説明】
【０００８】
図１は、実施形態１にかかるコネクタユニットを示す斜視図である。

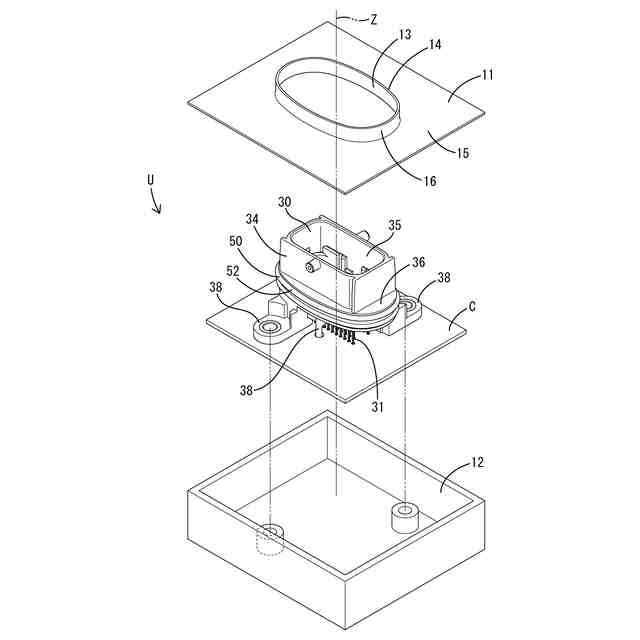

図２は、コネクタユニットを示す分解斜視図である。

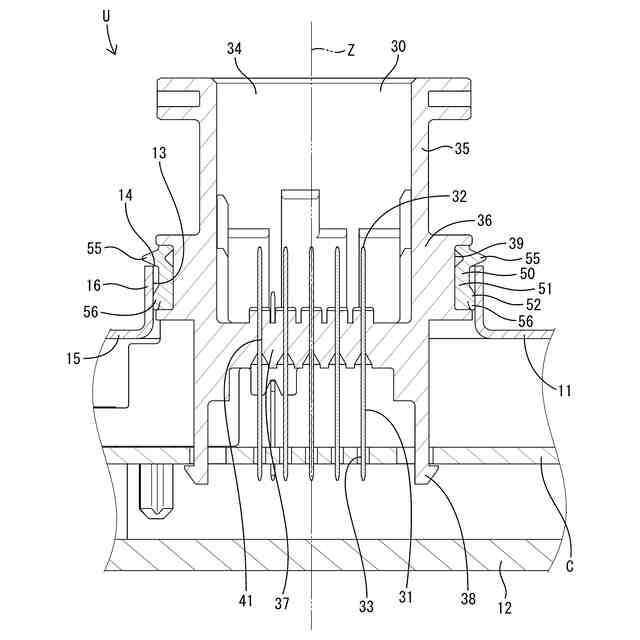

図３は、コネクタユニットの一部を示す断面図である。

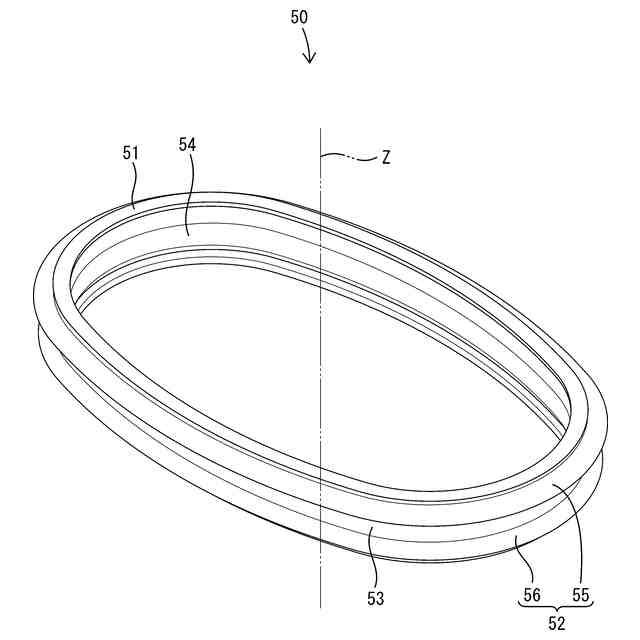

図４は、シール部材を示す斜視図である。

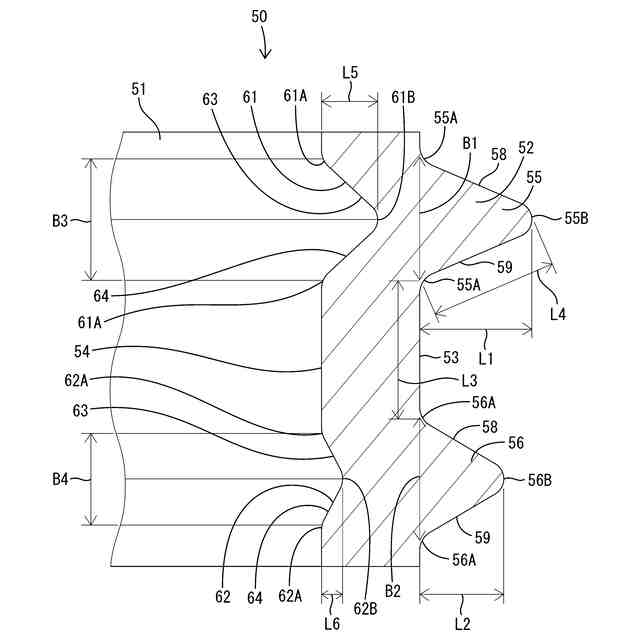

図５は、シール部材の一部を拡大して示す断面図である。
図６は、組み付け完了時のコネクタユニットにおけるシール部材周辺を拡大して示す断面図である。

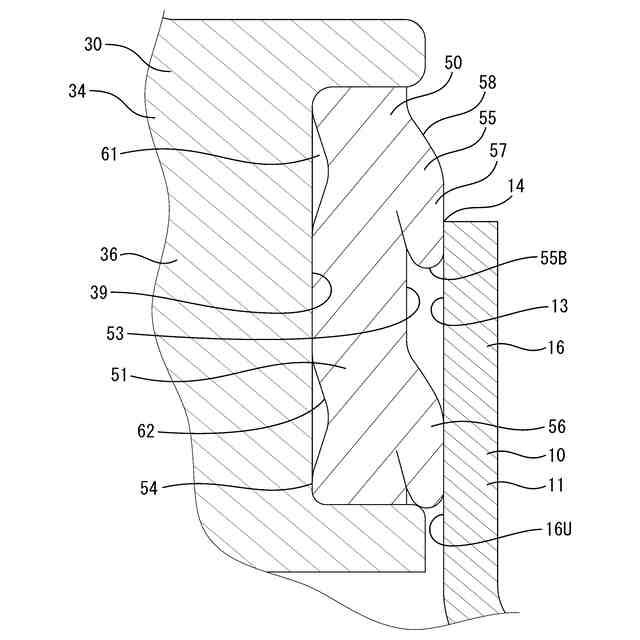

図７は、組み付け途中のコネクタユニットにおけるシール部材周辺を拡大して示す断面図である。

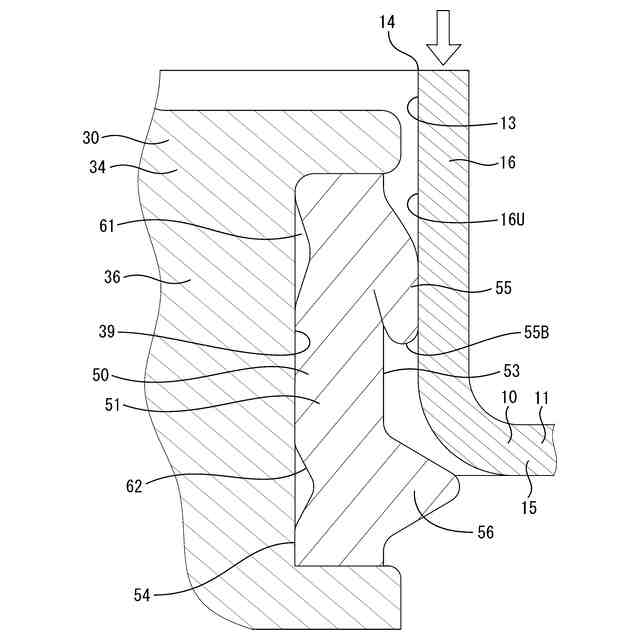

図８は、組み付け完了間近のコネクタユニットにおけるシール部材周辺を拡大して示す断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
[１]本開示のコネクタユニットは、上下方向に貫通する貫通孔が形成されたケースと、前記貫通孔に嵌め込まれるコネクタと、を備え、前記コネクタは、ハウジングと、前記ハウジングの外周面に装着されたシール部材と、を有し、前記シール部材は、前記ハウジングを取り囲む本体部と、前記本体部の外周面から外側に突出するリップ部とを有し、前記リップ部は、前記貫通孔の上端開口縁よりも上方に配置される部分を有する第１リップ部と、前記貫通孔の内周面に密着する第２リップ部と、を有しているものである。このような構成によれば、第１リップ部によって貫通孔の内部に水を入りにくくし、貫通孔においてシール部材の上面に水が溜まることを抑制できるから、ケース内への防水性を高めることができる。
[２]上記[１]に記載されたコネクタユニットにおいて、前記第１リップ部は、前記貫通孔の上端開口縁よりも水平方向外側に張り出しているものとしてもよい。このような構成によれば、水は、第１リップ部を伝って貫通孔の外側に流されるから、貫通孔の内部により水を入りにくくできる。
[３]上記[１]又は[２]に記載されたコネクタユニットにおいて、前記貫通孔に嵌め込まれる前の状態において、前記第１リップ部の突出端は、前記第２リップ部の突出端よりも水平方向の外側に位置しているものとしてもよい。このような構成によれば、第１リップ部を、貫通孔の上端開口縁よりも水平方向外側に大きく張り出させることができるから、貫通孔の内部により水を入りにくくできる。
[４]上記[１]から[３]までのいずれかに記載されたコネクタユニットにおいて、前記本体部の内周面には、前記第１リップ部に対応する位置に第１溝部が形成され、前記第２リップ部に対応する位置に第２溝部が形成されており、前記貫通孔に嵌め込まれる前の状態において、前記第１溝部の深さ寸法は、前記第２溝部の深さ寸法よりも大きいものとしてもよい。このような構成によれば、コネクタをケースの貫通孔に嵌め込む際、第１リップ部は内側に逃げやすくなるから、第１リップ部によって生じる抵抗力を小さくできる。したがって、第１リップ部の突出寸法を大きくしながらも、コネクタユニットの組み付けを容易に行うことができる。
[５]上記[１]から[４]までのいずれかに記載されたコネクタユニットにおいて、前記貫通孔に嵌め込まれる前の状態において、前記第１リップ部と前記第２リップ部との間の前記本体部の外周面に沿った上下方向の長さ寸法は、前記本体部の外周面から前記第１リップ部の突出端まで前記第１リップ部の下面に沿った長さ寸法よりも大きいものとしてもよい。このような構成によれば、コネクタをケースの貫通孔に嵌め込む際、第１リップ部は、本体部の外周面に沿って倒れることができるから、第１リップ部によって生じる抵抗力を小さくできる。したがって、第１リップ部の突出寸法を大きくしながらも、コネクタユニットの組み付けを容易に行うことができる。
【００１０】
［本開示の実施形態の詳細］
本開示のコネクタユニットの具体例を、以下に図面を参照しつつ説明する。なお、本発明はこれらの例示に限定されるものではなく、特許請求の範囲によって示され、特許請求の範囲と均等の意味および範囲内でのすべての変更が含まれることが意図される。
（【００１１】以降は省略されています）
