公開番号2025161971
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2025141437,2023177016
出願日2025-08-27,2023-10-12
発明の名称盛土構造、プレキャストコンクリート床版及び盛土構造の構築方法
出願人株式会社エンバイン
代理人個人,個人,個人
主分類E02D 17/18 20060101AFI20251017BHJP(水工;基礎;土砂の移送)
要約【課題】発泡樹脂ブロックとコンクリート床版とを備えた盛土構造であって、地震動が発生した場合であっても発泡樹脂ブロックとプレキャストコンクリート床版とのすべりが抑制される盛土構造を提供する。

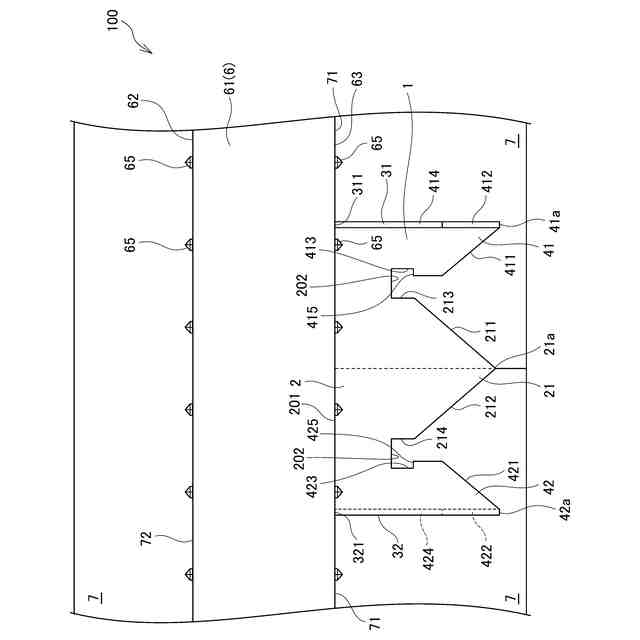

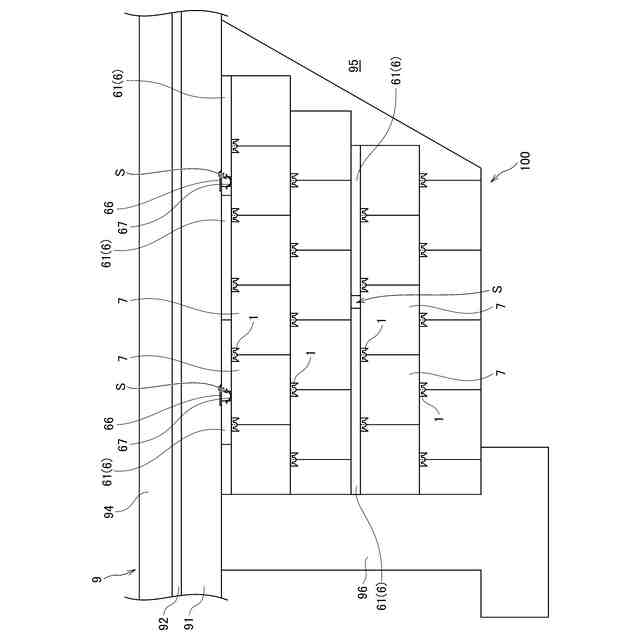

【解決手段】実施形態における盛土構造100は、盛土用の発泡樹脂ブロック7と、発泡樹脂ブロック7に設けられるコンクリート床版6と、を備える盛土構造100であって、コンクリート床版6は、プレキャストコンクリート床版61を有し、プレキャストコンクリート床版61は、発泡樹脂ブロック7と接触する上面及び下面の少なくとも何れか一方に、発泡樹脂ブロック7に埋設されるスパイク65を有することを特徴とする。
【選択図】図3
特許請求の範囲【請求項１】
盛土用の発泡樹脂ブロックと、前記発泡樹脂ブロックに設けられるコンクリート床版と、を備える盛土構造であって、
前記コンクリート床版は、プレキャストコンクリート床版を有し、
前記プレキャストコンクリート床版は、前記発泡樹脂ブロックと接触する上面及び下面の少なくとも何れか一方に、前記発泡樹脂ブロックに埋設されるスパイクを有すること
を特徴とする盛土構造。
続きを表示（約 1,100 文字）【請求項２】
前記プレキャストコンクリート床版は、下面に前記スパイクを有すること
を特徴とする請求項１記載の盛土構造。
【請求項３】
前記プレキャストコンクリート床版は、上面に前記スパイクを有すること
を特徴とする請求項１又は２記載の盛土構造。
【請求項４】
前記スパイクは、前記プレキャストコンクリート床版の表面が粗面化処理されて形成されること
を特徴とする請求項１記載の盛土構造。
【請求項５】
前記スパイクは、所定の形状に突出して形成されること
を特徴とする請求項１記載の盛土構造。
【請求項６】
複数の前記発泡樹脂ブロックと、
前記発泡樹脂ブロック同士を連結する連結具と、を備え、
前記連結具は、
板状の連結板部と、
前記連結板部の一方の側端部を折り曲げて形成される第１アンカー板部と、
前記連結板部の他方の側端部を折り曲げて形成される第２アンカー板部と、
前記連結板部と前記第１アンカー板部との折り曲げ箇所の端面が頂部となるように下方に突出される第１爪部と、
前記連結板部と前記第２アンカー板部との折り曲げ箇所の端面が頂部となるように下方に突出される第２爪部と、を有し、
前記連結板部の上端面、前記第１アンカー板部の上端面及び前記第２アンカー板部の上端面は、面一で形成されること
を特徴とする請求項１記載の盛土構造。
【請求項７】
盛土用の発泡樹脂ブロックに設けられるプレキャストコンクリート床版であって、
前記発泡樹脂ブロックと接触する上面及び下面の少なくとも何れか一方に、前記発泡樹脂ブロックに埋設するためのスパイクを有すること
を特徴とするプレキャストコンクリート床版。
【請求項８】
盛土用の発泡樹脂ブロックと、前記発泡樹脂ブロックに設けられるコンクリート床版と、を備える盛土構造の構築方法であって、
前記コンクリート床版は、プレキャストコンクリート床版を有し、
上面及び下面の少なくとも何れか一方にスパイクを有する前記プレキャストコンクリート床版の前記スパイクを前記発泡樹脂ブロックに埋設すること
を特徴とする盛土構造の構築方法。
【請求項９】
前記プレキャストコンクリート床版の下面の前記スパイクを前記発泡樹脂ブロックに埋設すること
を特徴とする請求項８記載の盛土構造の構築方法。
【請求項１０】
前記プレキャストコンクリート床版の上面の前記スパイクを前記発泡樹脂ブロックに埋設すること
を特徴とする請求項８記載の盛土構造の構築方法。

発明の詳細な説明【技術分野】
【０００１】
この発明は、盛土用の発泡樹脂ブロックと、前記発泡樹脂ブロックに設けられるコンクリート床版と、を備える盛土構造、プレキャストコンクリート床版及び盛土構造の構築方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、発泡樹脂ブロックを用いた盛土構造に関する技術として、特許文献１が開示される。
【０００３】
特許文献１の発泡スチロールブロックの耐震緊結構造は、隣接する２つの発泡スチロールブロックが発泡スチロールブロック用耐震緊結金具により緊結され、該緊結金具は、プレート部と、プレート部の周縁に設けられ、プレート部に対して垂直に折り曲げられることで形成された複数の爪部とを有する。プレート部と複数の爪部との間に形成された複数の折り線は、１つの正方形の各辺に沿うように配置されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－２６９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、発泡樹脂ブロックを用いた従来の盛土構造は、発泡樹脂ブロックの上面に、特許文献１記載の緊結金具のプレート部が載置され、プレート部から下方に折り曲げられた爪部が発泡樹脂ブロックに差し込まれる。そして、該緊結金具が設けられた発泡樹脂ブロックの上側に、例えばコンクリートを現場で打設したコンクリート床版、発泡樹脂ブロック、芝生、シート材等の上載部材が設置される。
【０００６】
該緊結金具を用いた従来の盛土構造は、発泡樹脂ブロックの上側にプレキャストコンクリート床版等の上載部材を設置しようとすると、発泡樹脂ブロックの上面に露出された該緊結金具のプレート部が障害となる。このため、発泡樹脂ブロックの上面に、プレキャスト製のコンクリート床版を設置しようとしても、プレキャスト製のコンクリート床版の下面と発泡樹脂ブロックの上面とが直接接触することができず、金属面に上載するため滑りやすく、適切な擦抵抗力を確保することができない。したがって、従来の盛土構造では、コンクリート床版は現場打ちコンクリートにすることで、該緊結金具を巻き込み発泡樹脂ブロックに直接コンクリート面が接する納りとする事で摩擦抵抗面を確保し対応していた。このように、従来の盛土構造では、コンクリート床版を現場打ちしなければならず、プレキャスト製のコンクリート床版を安全に設置することが困難という事情があった。
【０００７】
そこで本発明は、上述した問題に鑑みて案出されたものであり、その目的とするところは、発泡樹脂ブロックとコンクリート床版とを備えた盛土構造であって、地震動が発生した場合であっても発泡樹脂ブロックとプレキャストコンクリート床版とのすべりが抑制される盛土構造、プレキャストコンクリート床版及び盛土構造の構築方法を提供することにある。
【課題を解決するための手段】
【０００８】
本発明に係る盛土構造は、盛土用の発泡樹脂ブロックと、前記発泡樹脂ブロックに設けられるコンクリート床版と、を備える盛土構造であって、前記コンクリート床版は、プレキャストコンクリート床版を有し、前記プレキャストコンクリート床版は、前記発泡樹脂ブロックと接触する上面及び下面の少なくとも何れか一方に、前記発泡樹脂ブロックに埋設されるスパイクを有することを特徴とする。
【０００９】
本発明に係るプレキャストコンクリート床版は、盛土用の発泡樹脂ブロックに設けられるプレキャストコンクリート床版であって、前記発泡樹脂ブロックと接触する上面及び下面の少なくとも何れか一方に、前記発泡樹脂ブロックに埋設するためのスパイクを有することを特徴とする。
【００１０】
本発明に係る盛土構造の構築方法は、盛土用の発泡樹脂ブロックと、前記発泡樹脂ブロックに設けられるコンクリート床版と、を備える盛土構造の構築方法であって、前記コンクリート床版は、プレキャストコンクリート床版を有し、上面及び下面の少なくとも何れか一方にスパイクを有する前記プレキャストコンクリート床版の前記スパイクを前記発泡樹脂ブロックに埋設することを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
