公開番号2025159178
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025136715,2020160611
出願日2025-08-20,2020-09-25
発明の名称カートリッジ、印刷システム、および、印刷装置
出願人セイコーエプソン株式会社
代理人弁理士法人明成国際特許事務所
主分類B41J 2/175 20060101AFI20251009BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】カートリッジ内に消費されずに残留する液体の量を低減する。
【解決手段】カートリッジは、液体を収容する液体収容部と、カートリッジ装着部に挿入される挿入方向側に位置する前壁と、前壁と交差し、前記液体導入部と接続する液体供給部が配置された底壁と、を備える。
【選択図】図11
特許請求の範囲【請求項１】
液体を受け入れる液体導入部を有する印刷装置のカートリッジ装着部に装着されるカートリッジであって、
前記液体を収容する液体収容部と、
前記カートリッジ装着部に挿入される挿入方向側に位置する前壁と、
前記前壁と交差し、前記液体導入部と接続する液体供給部が配置された底壁と、を備える、カートリッジ。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載のカートリッジであって、
前記液体供給部は、前記挿入方向と交差する方向に延びる、カートリッジ。
【請求項３】
請求項１または請求項２に記載のカートリッジであって、さらに、
前記挿入方向に沿って延び、前記カートリッジ装着部によって前記挿入方向に案内されるカートリッジ案内部を有する、カートリッジ。
【請求項４】
請求項３に記載のカートリッジであって、さらに、
前記前壁と前記底壁とに交差する第１側壁と、
前記前壁と前記底壁とに交差し、前記第１側壁と対向する第２側壁と、を有し、
前記カートリッジ案内部は、
前記第１側壁に形成された第１カートリッジ案内部と、
前記第２側壁に形成された第２カートリッジ案内部と、を有する、カートリッジ。
【請求項５】
請求項１から請求項４までのいずれか一項に記載のカートリッジであって、さらに、
前記前壁と前記底壁とが交差するコーナー部と、
前記コーナー部に配置された、前記カートリッジ装着部が有する装置側端子と電気的に接続可能なカートリッジ側端子と、を有する、カートリッジ。
【請求項６】
請求項１から請求項５までのいずれか一項に記載のカートリッジであって、さらに、
前記液体収容部と前記液体供給部とを有する、液体収容体と、
前記液体収容体に取り付けられ、前記底壁を形成するアダプターと、を有し、
前記アダプターは、前記液体供給部を配置する供給部配置室と、前記液体導入部が挿通する挿入開口部と、を有する、カートリッジ。
【請求項７】
請求項５に従属する請求項６に記載のカートリッジであって、
前記アダプターは、前記カートリッジ側端子が配置された前記コーナー部を有する、カートリッジ。
【請求項８】
請求項３または請求項４に従属する請求項６に記載のカートリッジであって、
前記アダプターは、前記カートリッジ案内部を有する、カートリッジ。
【請求項９】
印刷システムであって、
カートリッジが装着されるカートリッジ装着部を有する印刷装置と、
請求項１から請求項８までのいずれか一項に記載の前記カートリッジと、を備える、印刷システム。
【請求項１０】
請求項９に記載の印刷システムであって、
前記カートリッジが前記カートリッジ装着部に挿入される挿入方向と、前記カートリッジの前記液体供給部が延びる方向とは交差する、印刷システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、カートリッジ、印刷システム、印刷装置についての技術に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、印刷装置に着脱可能に装着されるカートリッジについて、カートリッジを印刷装置に挿入する挿入方向側に位置する前壁に液体供給部を配置する技術が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１３／１０５５０４号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の技術では、前壁に液体供給部が配置されているため、液体供給部を介して印刷装置にカートリッジに収容された液体を円滑に供給することができない場合が生じ得る。この場合、カートリッジ内に消費されずに残留する液体の量が増大する可能性がある。
【課題を解決するための手段】
【０００５】
本開示の第１形態によれば、液体を受け入れる液体導入部を有する印刷装置のカートリッジ装着部に装着されるカートリッジが提供される。このカートリッジは、前記液体を収容する液体収容部と、前記カートリッジ装着部に挿入される挿入方向側に位置する前壁と、前記前壁と交差し、前記液体導入部と接続する液体供給部が配置された底壁と、を備える。
【０００６】
本開示の第２形態によれば、印刷システムが提供される。この印刷システムは、カートリッジが装着されるカートリッジ装着部を有する印刷装置と、上記形態の前記カートリッジとを備える。
【０００７】
本開示の第３形態によれば、印刷装置が提供される。この印刷装置は、上記形態のカートリッジが装着されるカートリッジ装着部を備え、前記カートリッジ装着部は、挿入方向に沿ってカートリッジが挿入されて、前記カートリッジを収容する収容室と、前記挿入方向と交差する方向に延びる液体導入部であって、前記カートリッジの液体供給部に接続される液体導入部と、を有する。
【図面の簡単な説明】
【０００８】
本開示の実施形態としての印刷システムの構成を示す斜視図。
カートリッジ装着部を＋Ｚ方向側から見た図。
図２の３－３断面図。
図３の領域Ｒ４の拡大図。
カートリッジ装着部を＋Ｙ方向側から見た図。

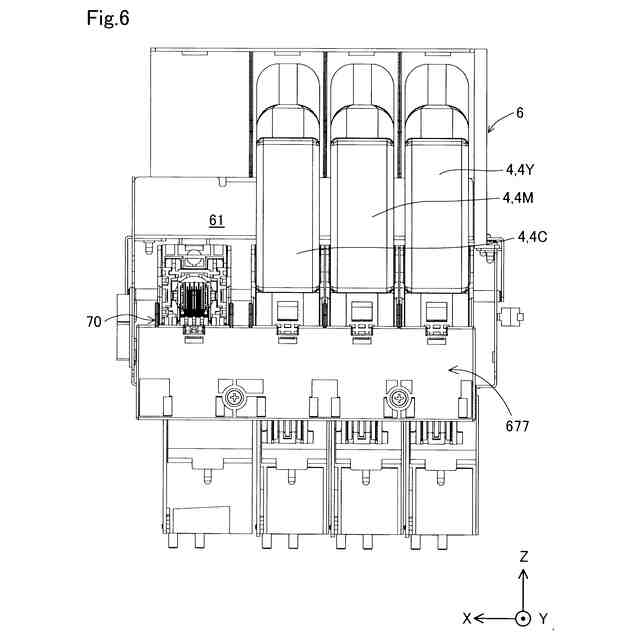

カートリッジ装着部にカートリッジが装着された図。

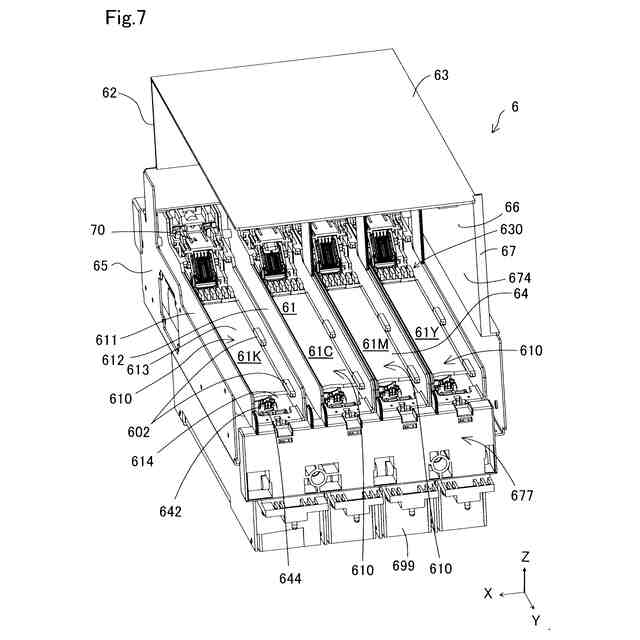

カートリッジ装着部の斜視図。
カートリッジ装着部を＋Ｚ方向側から見た図。
カートリッジ装着部の部分拡大図。
装置側端子部の断面模式図。

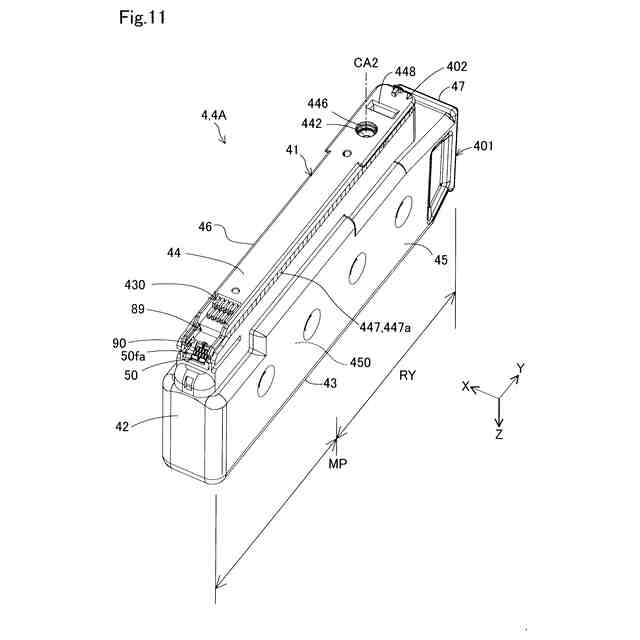

第１種カートリッジの斜視図。
第１種カートリッジの分解斜視図。
第１種カートリッジの一部を示す第１図。
第１種カートリッジの一部を示す第２図。
第１種カートリッジの第１側面図。
第１種カートリッジ４Ａの第２側面図。
第１種カートリッジの正面図。
第１種カートリッジの背面図。
第１種カートリッジの上面図。
第２種カートリッジの斜視図。
第２種カートリッジの正面図。
第２種カートリッジの背面図。
装着過程を説明する第１図。
装着過程を説明する第２図。
図２４の断面図。
装着過程を説明する第３図。
図２６の断面図。
【発明を実施するための形態】
【０００９】
Ａ．実施形態：
Ａ－１．印刷システムの構成：
図１は、本開示の実施形態としての印刷システム１の構成を示す斜視図である。図１には、互いに直交する３つの空間軸であるＸＹＺ軸が描かれている。Ｘ軸，Ｙ軸，Ｚ軸の矢印が向いている方向は、それぞれＸ軸，Ｙ軸，Ｚ軸に沿った正の方向を示している。Ｘ軸，Ｙ軸，Ｚ軸に沿った正の方向を、それぞれ＋Ｘ方向，＋Ｙ方向，＋Ｚ方向とする。Ｘ軸，Ｙ軸，Ｚ軸の矢印が向いている方向と逆の方向が、それぞれＸ軸，Ｙ軸，Ｚ軸に沿った負の方向である。Ｘ軸，Ｙ軸，Ｚ軸に沿った負の方向を、それぞれ－Ｘ方向，－Ｙ方向，－Ｚ方向とする。Ｘ軸，Ｙ軸，Ｚ軸に沿った方向で正負を問わないものを、それぞれＸ方向，Ｙ方向，Ｚ方向とよぶ。これ以降に示す図及び説明についても同様である。
【００１０】
印刷システム１は、印刷装置１０と、印刷装置１０に液体であるインクを供給するカートリッジ４とを備える。
（【００１１】以降は省略されています）
