公開番号2025159166
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025136410,2024032389
出願日2025-08-19,2021-03-04
発明の名称光学系、光学機器および光学系の製造方法
出願人株式会社ニコン
代理人個人,個人,個人,個人,個人
主分類G02B 13/02 20060101AFI20251009BHJP(光学)
要約【課題】小型かつ軽量であって良好な結像性能を有する光学系、光学機器および光学系の製造方法を提供する。
【解決手段】カメラ1等の光学機器に用いられる光学系を、物体側から順に、正の屈折力を有する第1レンズ群と、合焦の際に光軸に沿って移動する合焦群と、後群とからなり、第1レンズ群内で最も大きな空気間隔Aを隔てて物体側に配置されたレンズ群を第1Aレンズ群とし、以下に示す条件式をすべて満足するよう構成する。1.00<FNo×(TL/f)²<2.50および0.30<dA/dG1<0.85。但し、FNoは無限遠合焦時における光学系のF値であり、TLは無限遠合焦時における光学系の光学全長であり、fは無限遠合焦時における光学系の焦点距離であり、dAは空気間隔Aの光軸上の距離であり、dG1は第1レンズ群の光軸上の距離である。
【選択図】図1A
特許請求の範囲【請求項１】
物体側から順に、正の屈折力を有する第１レンズ群と、
合焦の際に光軸に沿って移動する合焦群と、後群とからなり、
前記第１レンズ群内で最も大きな空気間隔Ａを隔てて物体側に配置されたレンズ群を第１Ａレンズ群とし、
以下の条件式のすべてを満足する光学系。
１．００＜ＦＮｏ × （ＴＬ／ｆ）
２
＜２．５０
０．３０＜ｄＡ／ｄＧ１＜０．８５
０．００＜（Ｌ１Ｒ２＋Ｌ１Ｒ１）／（Ｌ１Ｒ２－Ｌ１Ｒ１）＜３．００
但し、
ＦＮｏ：無限遠合焦時における前記光学系のＦ値
ＴＬ：無限遠合焦時における前記光学系の光学全長
ｆ：無限遠合焦時における前記光学系の焦点距離
ｄＡ：前記空気間隔Ａの光軸上の距離
ｄＧ１：前記第１レンズ群の光軸上の距離
Ｌ１Ｒ１：前記第１Ａレンズ群内で最も物体側に配置される第１レンズの物体側の面の曲率半径
Ｌ１Ｒ２：前記第１レンズの像側の面の曲率半径

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学系、光学機器および光学系の製造方法に関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
従来、写真用カメラ、電子スチルカメラ、ビデオカメラ等に使用される光学系が提案されている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２００６８５号公報
【発明の概要】
【０００４】
本開示の光学系は、物体側から順に、正の屈折力を有する第１レンズ群と、合焦の際に光軸に沿って移動する合焦群と、後群とからなり、第１レンズ群内で最も大きな空気間隔Ａを隔てて物体側に配置されたレンズ群を第１Ａレンズ群とし、以下の条件式のすべてを満足する。
１．００＜ＦＮｏ × （ＴＬ／ｆ）
2
＜２．５０
０．３０＜ｄＡ／ｄＧ１＜０．８５
但し、
ＦＮｏ：無限遠合焦時における光学系のＦ値
ＴＬ：無限遠合焦時における光学系の光学全長
ｆ：無限遠合焦時における光学系の焦点距離
ｄＡ：空気間隔Ａの光軸上の距離
ｄＧ１：第１レンズ群の光軸上の距離
【０００５】
本開示の光学系は、物体側から順に、正の屈折力を有する第１レンズ群と、合焦の際に光軸に沿って移動する合焦群と、後群とからなり、第１レンズ群内で最も大きな空気間隔Ａを隔てて物体側に配置されたレンズ群を第１Ａレンズ群とし、以下の条件式のすべてを満足する。
０．３０＜ＴＬ／ｆ＜０．８０
０．３０＜ｄＡ／ｄＧ１＜０．８５
但し、
ＴＬ：無限遠合焦時における光学系の光学全長
ｆ：無限遠合焦時における光学系の焦点距離
ｄＡ：空気間隔Ａの光軸上の距離
ｄＧ１：第１レンズ群の光軸上の距離
【０００６】
本開示の光学系は、複数のレンズからなる光学系であって、物体側から順に少なくとも１枚の正レンズ成分と負レンズＮとを有し、以下の条件式をすべて満足する。
１．００＜ＦＮｏ × （ＴＬ／ｆ）
2
＜２．５０
０．１８＜ｄＮ／ＴＬ＜０．４５
但し、
ＦＮｏ：無限遠合焦時における光学系のＦ値
ＴＬ：無限遠合焦時における光学系の光学全長
ｆ：無限遠合焦時における光学系の焦点距離
ｄＮ：光学系の最も物体側の面から負レンズＮの物体側の面までの光軸上の距離
【０００７】
本開示の光学系は、複数のレンズからなる光学系であって、最も物体側に正レンズ成分を有し、正レンズ成分より像側に配置された負レンズのうち最も物体側に配置された負レンズＮを有し、以下の条件式をすべて満足する。
１．００＜ＦＮｏ × （ＴＬ／ｆ）
2
＜２．５０
０．１８＜ｄＮ／ＴＬ＜０．４５
但し、
ＦＮｏ：無限遠合焦時における光学系のＦ値
ＴＬ：無限遠合焦時における光学系の光学全長
ｆ：無限遠合焦時における光学系の焦点距離
ｄＮ：光学系の最も物体側の面から前記負レンズＮの物体側の面までの光軸上の距離
【０００８】
本開示の光学系の製造方法は、複数のレンズからなる光学系の製造方法であって、物体側から順に、正の屈折力を有する第１レンズ群と、合焦の際に光軸に沿って移動する合焦群と、後群とを配置し、第１レンズ群内で最も大きな空気間隔Ａを隔てて物体側に、第１Ａレンズ群を配置し、以下の条件式のすべてを満足するように配置する。
１．００＜ＦＮｏ × （ＴＬ／ｆ）
2
＜２．５０
０．３０＜ｄＡ／ｄＧ１＜０．８５
但し、
ＦＮｏ：無限遠合焦時における光学系のＦ値
ＴＬ：無限遠合焦時における光学系の光学全長
ｆ：無限遠合焦時における光学系の焦点距離
ｄＡ：空気間隔Ａの光軸上の距離
ｄＧ１：第１レンズ群の光軸上の距離
【０００９】
本開示の光学系の製造方法は、複数のレンズからなる光学系の製造方法であって、物体側から順に、少なくとも１枚の正レンズ成分と負レンズＮとを配置し、以下の条件式をすべて満足するように配置する。
１．００＜ＦＮｏ × （ＴＬ／ｆ）
2
＜２．５０
０．１８＜ｄＮ／ＴＬ＜０．４５
但し、
ＦＮｏ：無限遠合焦時における光学系のＦ値
ＴＬ：無限遠合焦時における光学系の光学全長
ｆ：無限遠合焦時における光学系の焦点距離
ｄＮ：光学系の最も物体側の面から負レンズＮの物体側の面までの光軸上の距離
【図面の簡単な説明】
【００１０】

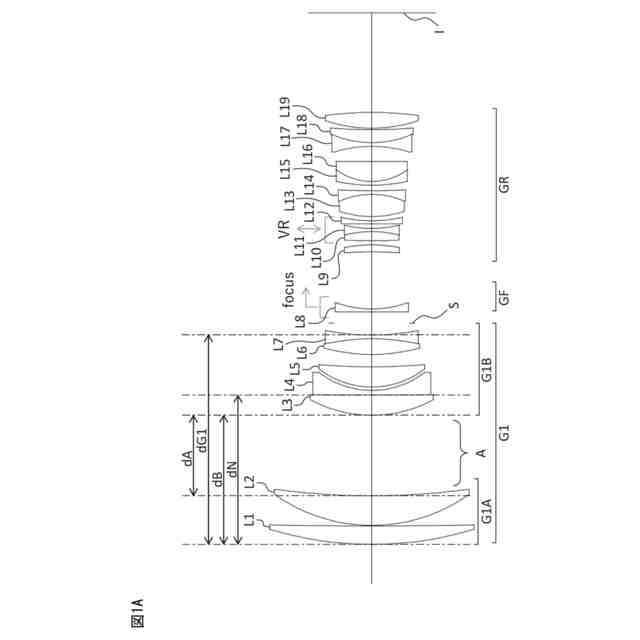

図１Ａは、無限遠物体合焦時における第１実施例の光学系の断面図である。

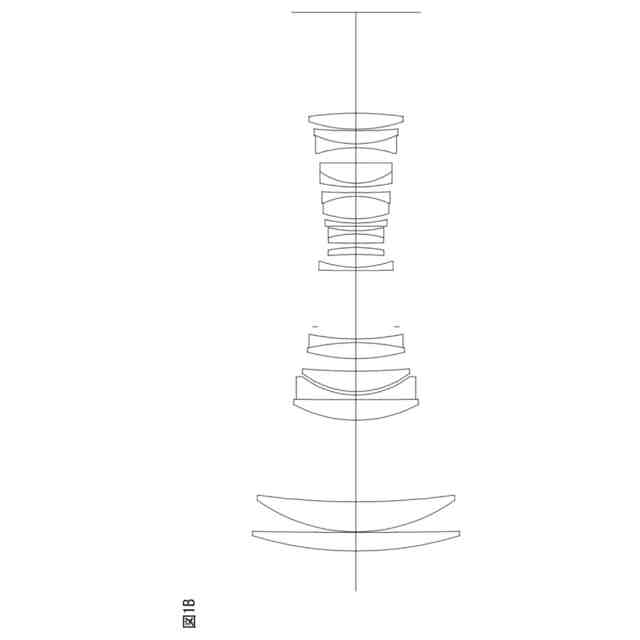

図１Ｂは、近距離物体物体合焦時における第１実施例の光学系の断面図である。
図２は、無限遠物体合焦時における第１実施例の光学系の諸収差図である。

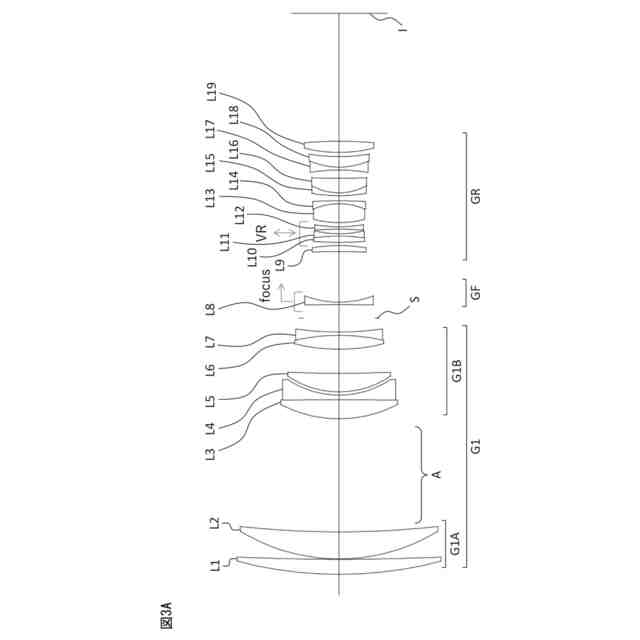

図３Ａは、無限遠物体合焦時における第２実施例の光学系の断面図である。

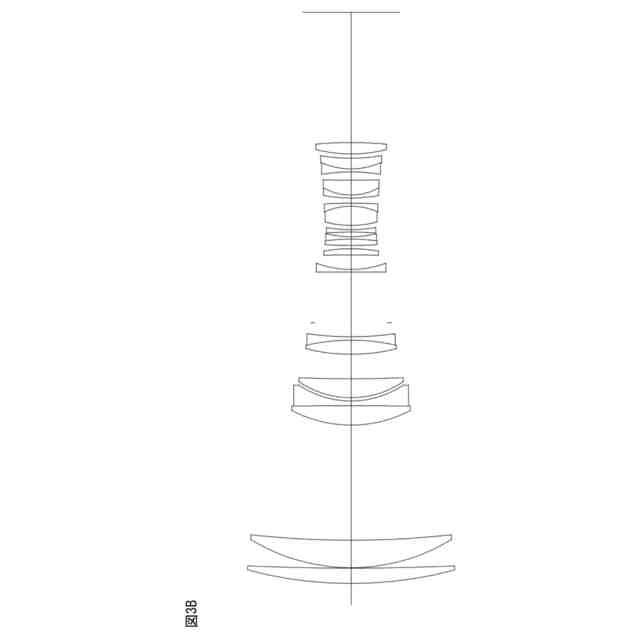

図３Ｂは、近距離物体物体合焦時における第２実施例の光学系の断面図である。
図４は、無限遠物体合焦時における第２実施例の光学系の諸収差図である。

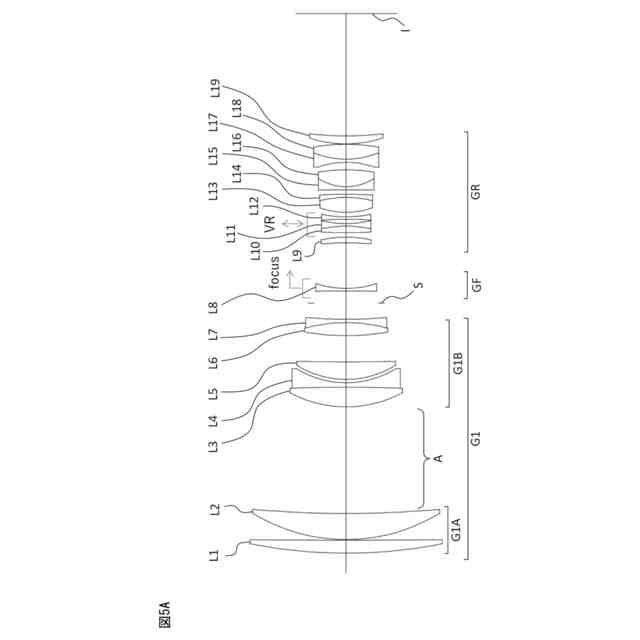

図５Ａは、無限遠物体合焦時における第３実施例の光学系の断面図である。

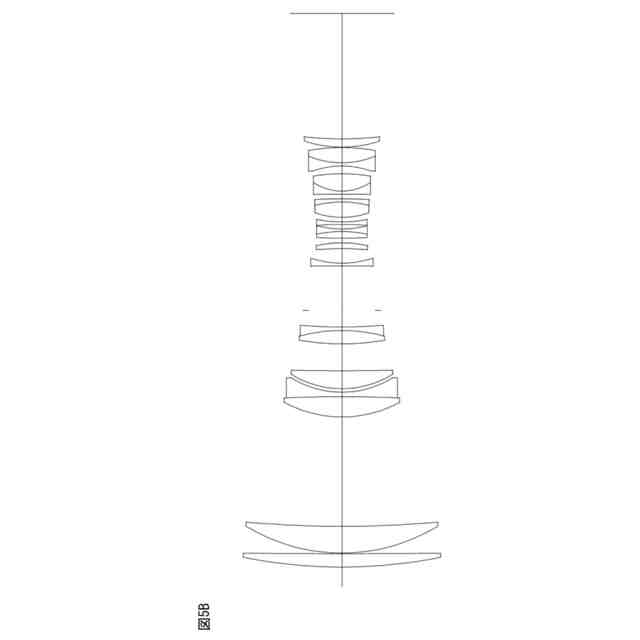

図５Ｂは、近距離物体物体合焦時における第３実施例の光学系の断面図である。
図６は、無限遠物体合焦時における第３実施例の光学系の諸収差図である。
図７Ａは、無限遠物体合焦時における第４実施例の光学系の断面図である。
図７Ｂは、近距離物体物体合焦時における第４実施例の光学系の断面図である。
図８は、無限遠物体合焦時における第４実施例の光学系の諸収差図である。
図９Ａは、無限遠物体合焦時における第５実施例の光学系の断面図である。
図９Ｂは、近距離物体物体合焦時における第５実施例の光学系の断面図である。
図１０は、無限遠物体合焦時における第５実施例の光学系の諸収差図である。
図１１Ａは、無限遠物体合焦時における第６実施例の光学系の断面図である。
図１１Ｂは、近距離物体物体合焦時における第６実施例の光学系の断面図である。
図１２は、無限遠物体合焦時における第６実施例の光学系の諸収差図である。
図１３Ａは、無限遠物体合焦時における第７実施例の光学系の断面図である。
図１３Ｂは、近距離物体物体合焦時における第７実施例の光学系の断面図である。
図１４は、無限遠物体合焦時における第７実施例の光学系の諸収差図である。
図１５Ａは、無限遠物体合焦時における第８実施例の光学系の断面図である。
図１５Ｂは、近距離物体物体合焦時における第８実施例の光学系の断面図である。
図１６は、無限遠物体合焦時における第８実施例の光学系の諸収差図である。
図１７Ａは、無限遠物体合焦時における第９実施例の光学系の断面図である。
図１７Ｂは、近距離物体物体合焦時における第９実施例の光学系の断面図である。
図１８は、無限遠物体合焦時における第９実施例の光学系の諸収差図である。
図１９Ａは、無限遠物体合焦時における第１０実施例の光学系の断面図である。
図１９Ｂは、近距離物体物体合焦時における第１０実施例の光学系の断面図である。
図２０は、無限遠物体合焦時における第１０実施例の光学系の諸収差図である。
図２１Ａは、無限遠物体合焦時における第１１実施例の光学系の断面図である。
図２１Ｂは、近距離物体物体合焦時における第１１実施例の光学系の断面図である。
図２２は、無限遠物体合焦時における第１１実施例の光学系の諸収差図である。
図２３は、本実施形態の光学系を備えたカメラの模式図である。
図２４は、本実施形態の光学系の製造方法の概略を示す第１のフローチャートである。
図２５は、本実施形態の光学系の製造方法の概略を示す第２のフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
