公開番号2025163307
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2025138715,2024033244
出願日2025-08-22,2019-10-04
発明の名称撮像装置
出願人株式会社ニコン
代理人個人,個人,個人
主分類G03B 35/10 20210101AFI20251021BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】撮影範囲の重複量を変更可能な撮像装置を得る。
【解決手段】撮像装置は、接続部により接続され、互いの撮影範囲の重複範囲が変更される2つの撮像部と、前記互いの撮影範囲が第1の範囲で重複する第1の状態から前記互いの撮影範囲が第3の範囲で重複する第3の状態へ前記2つの撮像部の前記互いの撮影範囲の重複範囲が変更される途中の、前記互いの撮影範囲が第2の範囲で重複する第2の状態で、前記2つの撮像部に撮像を許可する制御部と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
接続部により接続され、互いの撮影範囲の重複範囲が変更される２つの撮像部と、
前記互いの撮影範囲が第１の範囲で重複する第１の状態から前記互いの撮影範囲が第３の範囲で重複する第３の状態へ前記２つの撮像部の前記互いの撮影範囲の重複範囲が変更される途中の、前記互いの撮影範囲が第２の範囲で重複する第２の状態で、前記２つの撮像部に撮像を許可する制御部と、
を備える撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
右目用および左目用の視差画像をそれぞれ取得する複眼カメラが知られている（特許文献１参照）。複眼カメラの撮影部の撮影範囲の重複量は決まっていた。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１８８９３１号公報
【発明の概要】
【０００４】
本発明の一態様による撮像装置は、接続部により接続され、互いの撮影範囲の重複範囲が変更される２つの撮像部と、前記互いの撮影範囲が第１の範囲で重複する第１の状態から前記互いの撮影範囲が第３の範囲で重複する第３の状態へ前記２つの撮像部の前記互いの撮影範囲の重複範囲が変更される途中の、前記互いの撮影範囲が第２の範囲で重複する第２の状態で、前記２つの撮像部に撮像を許可する制御部と、を備える。
【図面の簡単な説明】
【０００５】
図１（ａ）は本実施の形態による撮像装置を正面から見た模式図、図１（ｂ）は同撮像装置を側面から見た模式図である。

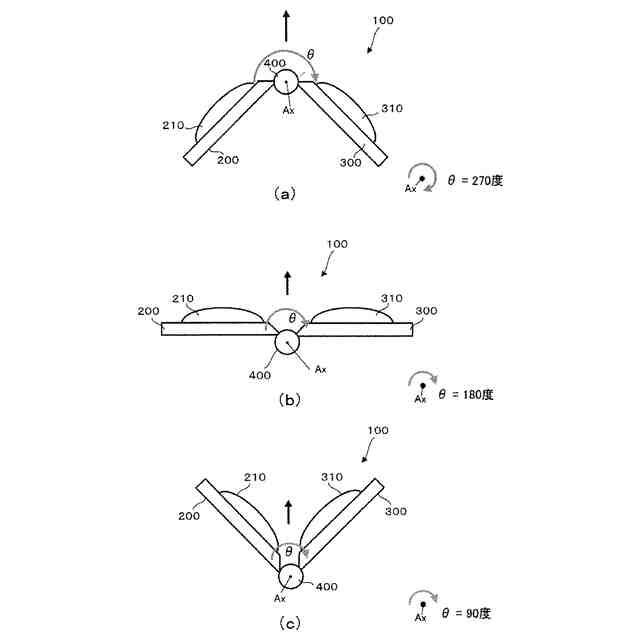

図２（ａ）から図２（ｃ）は、図１の２つの撮像部を上から見た模式図であり、２つの撮像部の異なる開き状態を示す図である。

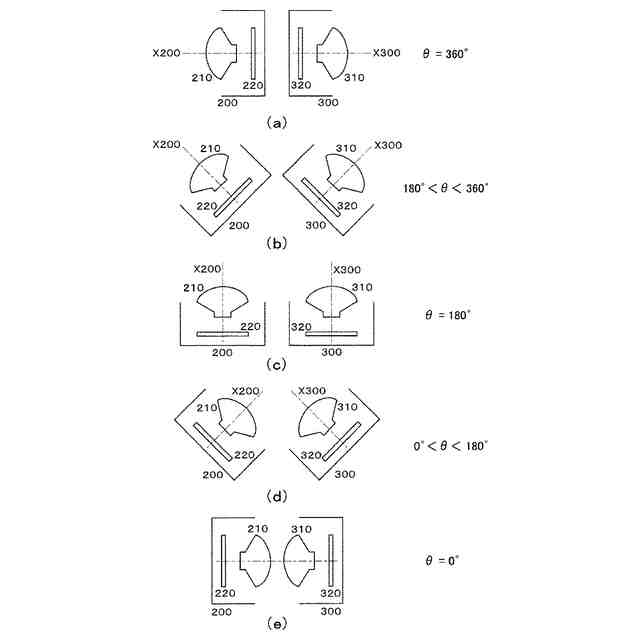

図３（ａ）から図３（ｅ）は、種々の開き状態における２つの撮像部の向きを示す模式図である。
撮像装置の構成を説明する図である。
表示部の動作を説明する模式図であり、図５（ａ）は収納時を示す図、図５（ｂ）は使用時を示す図である。

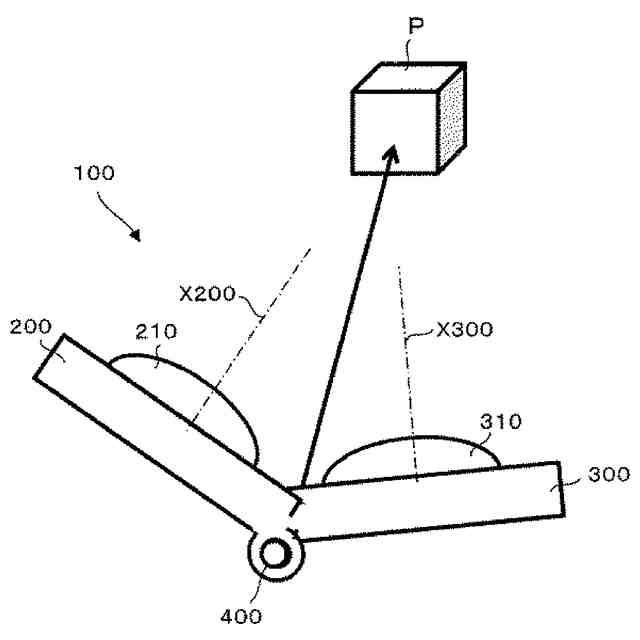

撮像装置と対象物を示す模式図である。

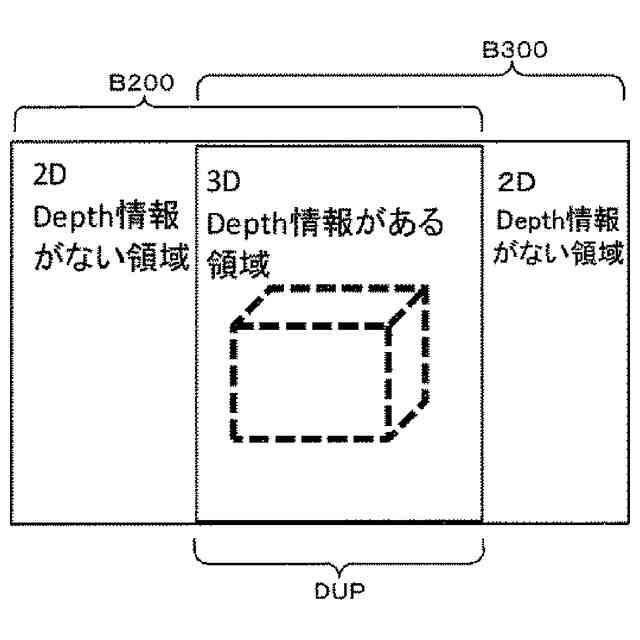

撮像装置による撮影範囲を説明する模式図である。

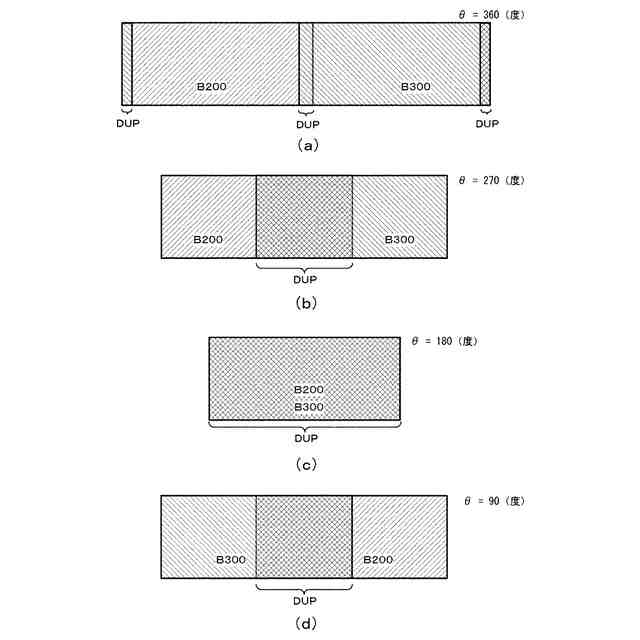

図８（ａ）は、開き角度θ＝３６０度の場合の重複範囲ＤＵＰを示す図、図８（ｂ）は開き角度θ＝２７０度の場合の重複範囲ＤＵＰを示す図、図８（ｃ）は、開き角度θ＝１８０度の場合の重複範囲ＤＵＰを示す図、図８（ｄ）は、開き角度θ＝９０度の場合の重複範囲ＤＵＰを示す図である。
【発明を実施するための形態】
【０００６】
本発明の一実施の形態による撮像装置は、複数の撮像部を有する。各撮像部は、１８０度以上の範囲を撮影するためのレンズ（魚眼レンズ）と、魚眼レンズの結像面に設けられた撮像素子とを有する。各撮像部において、撮像素子が魚眼レンズによって結像された被写体像を撮像する。レンズとして１８０度以下の範囲しか撮影できないレンズを用いても構わない。
このような撮像装置の詳細について、図面を参照して説明する。
【０００７】
＜撮像装置の外観＞
図１（ａ）は、本実施の形態による撮像装置１００を正面から見た模式図であり、図１（ｂ）は撮像装置１００を側面から見た模式図である。図２（ａ）から図２（ｃ）は、図１の撮像装置１００の２つの撮像部を上から見た模式図であり、２つの撮像部の異なる開き状態を例示する。撮像装置１００は、第１の撮像部２００と第２の撮像部３００とが接続部４００によって支持される。接続部４００は、いわゆる蝶番と同様の機能を備えており、軸Ａｘの周りに第１の撮像部２００と第２の撮像部３００とが回動可能である。このように構成したので、第１の撮像部２００に対する第２の撮像部３００の開き状態（軸Ａｘ周りの開き角度θ）を調節することができる。本例では、開き角度θを３６０度から０度の範囲で調整できる。
【０００８】
図１（ａ）および図１（ｂ）は、いずれも開き角度θ＝３６０度の開き状態を例示する。図２（ａ）から図２（ｃ）には、それぞれ開き角度θ＝２７０度、θ＝１８０度、θ＝９０度の開き状態を例示する。
【０００９】
撮像装置１００には、棒状の把持部４５０が設けられている。把持部４５０は、接続部４００の軸Ａｘと平行な軸Ｇｘに沿って設けられている。把持部４５０の軸Ｇｘを、接続部４００の軸Ａｘと同軸に設けていない理由は、把持部４５０を握る使用者の手が第１の撮像部２００、第２の撮像部３００に写り込むのを避けるためである。
【００１０】
使用者は、撮像装置１００を使用する時、たとえば撮像装置１００の把持部４５０を手で把持して身体の前に構え、接続部４００を主要被写体（図１（ａ）において矢印方向）に向ける。接続部４００から見て主要被写体側（矢印方向）を前方とすると、把持部４５０は接続部４００よりも後方に位置するので、把持部４５０を握る使用者の手が第１の撮像部２００、第２の撮像部３００に写りにくくなる。このとき、使用者は把持部４５０を地面（床面）に対して垂直方向に保つとともに、撮像装置１００の接続部４００を主要被写体の方向に向ける。
なお、把持部４５０を握る使用者の手が第１の撮像部２００、第２の撮像部３００に写り込むことが許容される場合には、把持部４５０の軸Ｇｘを接続部４００の軸Ａｘと同軸に設けてもよい。
（【００１１】以降は省略されています）
