公開番号2025160461
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2025130245,2024084261
出願日2025-08-04,2019-10-17
発明の名称画像処理方法、画像処理装置、及び画像処理プログラム
出願人株式会社ニコン
代理人弁理士法人太陽国際特許事務所
主分類A61B 3/10 20060101AFI20251015BHJP(医学または獣医学;衛生学)
要約【課題】脈絡膜血管を解析するための画像処理方法を提供する。
【解決手段】画像処理方法は、眼底画像を取得することと、眼底画像から第1特徴を有する第1領域を抽出することと、眼底画像から第1特徴と異なる第2特徴の第2領域を抽出することと、抽出した第1領域と第2領域を合成した合成画像を生成することと、を備える。
【選択図】図6
特許請求の範囲【請求項１】
脈絡膜血管画像を取得することと、
前記脈絡膜血管画像に対して線強調処理と二値化処理を行い、線状部を抽出することと、
前記脈絡膜血管画像に対して二値化処理を行い、塊状部を抽出することと、
を備えた画像処理方法。
続きを表示（約 300 文字）【請求項２】
前記線強調処理は、前記脈絡膜血管画像中の局所構造が線であることを判別する、請求項１に記載の画像処理方法。
【請求項３】
前記塊状部を抽出することは、所定輝度値の画素が所定数連結した領域を塊状部として抽出することである、請求項１または請求項２に記載の画像処理方法。
【請求項４】
前記線状部は、脈絡膜血管の線状部であり、
前記塊状部は、脈絡膜血管の塊状部である、請求項１から請求項３のいずれか１項に記載の画像処理方法。
【請求項５】
前記線状部は渦静脈の線状部分であり、前記塊状部は渦静脈の膨大部である請求項４に記載の画像処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像処理方法、画像処理装置、及び画像処理プログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
米国特許第１０１３６８１２号明細書には、脈絡膜の血管網を選択的に可視化する光干渉断層計装置が開示されている。脈絡膜血管を解析するための画像処理方法が望まれている。
【発明の概要】
【０００３】
本開示の技術の第１の態様の画像処理方法は、眼底画像を取得することと、前記眼底画像から第１特徴を有する第１領域を抽出することと、前記眼底画像から前記第１特徴と異なる第２特徴の第２領域を抽出することと、前記抽出した前記第１領域と前記第２領域とを合成した合成画像を生成することと、を備える。
【０００４】
本開示の技術の第２の態様の画像処理装置は、眼底画像を取得する画像取得部と、前記眼底画像から血管の線状部を抽出する第１抽出部と、前記眼底画像から血管の塊状部を抽出する第２抽出部と、前記抽出した線状部の画像と塊状部の画像とを統合し、血管が可視化された血管画像を生成する血管可視化部と、を含む。
【０００５】
本開示の技術の第３の態様の画像処理プログラムは、コンピュータを、眼底画像を取得する画像取得部、前記眼底画像から血管の線状部を抽出する第１抽出部、前記眼底画像から血管の塊状部を抽出する第２抽出部、及び前記抽出した線状部の画像と塊状部の画像とを統合し、血管が可視化された血管画像を生成する血管可視化部、として機能させる。
【図面の簡単な説明】
【０００６】

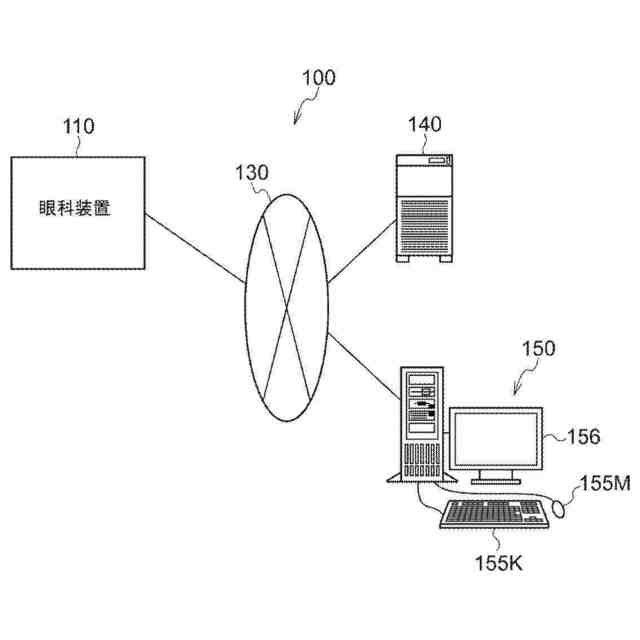

眼科システム１００のブロック図である。
眼科装置１１０の全体構成を示す概略構成図である。
管理サーバ１４０の電気系の構成のブロック図である。
管理サーバ１４０のＣＰＵ２６２の機能のブロック図である。
管理サーバ１４０のＣＰＵ２６２の画像処理制御部２０６の機能のブロック図である。
画像処理プログラムのフローチャートである。
図６のステップ３０４の脈絡膜血管解析処理のフローチャートである。
脈絡膜血管の線状部１２Ｖ１、１２Ｖ２、１２Ｖ３、１２Ｖ４の抽出例を示した概略図である。
脈絡膜血管の膨大部１２Ｅ１、１２Ｅ２、１２Ｅ３、１２Ｅ４の抽出例を示した概略図である。
脈絡膜血管の線状部１２Ｖ１、１２Ｖ２、１２Ｖ３、１２Ｖ４と膨大部１２Ｅ１、１２Ｅ２、１２Ｅ３、１２Ｅ４とを各々結合した場合の概略図である。
表示画面５００を示した概略図である。
経過観察領域５７０に時系列で表示される特定領域１２Ｖ３ＡのＲＧカラー眼底画像の各々に、撮影年月日が同じ特定領域１２Ｖ３Ｂの脈絡膜血管抽出画像の各々を合成した場合を示した概略図である。
経過観察領域５７０に時系列で表示される特定領域１２Ｖ３Ｂの脈絡膜血管抽出画像の各々に、撮影年月日が同じ特定領域１２Ｖ３ＡのＲＧカラー眼底画像から抽出した輪郭強調画像を合成した場合を示した概略図である。
脈絡膜血管画像ＣＬＡを示す図である。
【発明を実施するための形態】
【０００７】
以下、図面を参照して本実施形態を詳細に説明する。
【０００８】
図１を参照して、眼科システム１００の構成を説明する。図１に示すように、眼科システム１００は、眼科装置１１０と、管理サーバ装置（以下、「管理サーバ」という）１４０と、表示装置（以下、「ビューワ」という）１５０と、を備えている。眼科装置１１０は、眼底画像を取得する。管理サーバ１４０は、眼科装置１１０によって複数の患者の眼底が撮影されることにより得られた複数の眼底画像及び眼軸長を、患者のＩＤに対応して記憶する。ビューワ１５０は、管理サーバ１４０により取得した眼底画像や解析結果を表示する。
【０００９】
ビューワ１５０は、管理サーバ１４０により取得した眼底画像や解析結果を表示するディスプレイ１５６、操作に供されるマウス１５５Ｍ及びキーボード１５５Ｋを備える。
【００１０】
眼科装置１１０、管理サーバ１４０、ビューワ１５０は、ネットワーク１３０を介して、相互に接続されている。ビューワ１５０は、クライアントサーバシステムにおけるクライアントであり、ネットワークを介して複数台が接続される。また、管理サーバ１４０も、システムの冗長性を担保するために、ネットワークを介して複数台が接続されていてもよい。又は、眼科装置１１０が画像処理機能及びビューワ１５０の画像閲覧機能を備えるのであれば、眼科装置１１０がスタンドアロン状態で、眼底画像の取得、画像処理及び画像閲覧が可能となる。また、管理サーバ１４０がビューワ１５０の画像閲覧機能を備えるのであれば、眼科装置１１０と管理サーバ１４０との構成で、眼底画像の取得、画像処理及び画像閲覧が可能となる。
（【００１１】以降は省略されています）
