公開番号2025159158
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025136147,2021069019
出願日2025-08-19,2021-04-15
発明の名称変倍光学系、光学機器、および変倍光学系の製造方法
出願人株式会社ニコン
代理人個人,個人,個人,個人
主分類G02B 15/20 20060101AFI20251009BHJP(光学)
要約【課題】小型でありながら良好な光学性能を有する変倍光学系を提供する。
【解決手段】変倍光学系ZLは、負の屈折力を有する第1レンズ群G1と、少なくとも
3つのレンズ群を有する後群GRとからなり、変倍の際に、隣り合う各レンズ群の間隔が変化し、後群GRにおける少なくとも3つのレンズ群におけるいずれかのレンズ群の少なくとも一部は、合焦の際に光軸に沿って移動する負の屈折力を有する合焦群GFであり、以下の条件式を満足する。
1.00<fFRw/(-fF)<7.00
但し、fFRw:広角端状態における合焦群GFよりも像側に配置されたレンズで構成されるレンズ群の焦点距離
fF:合焦群GFの焦点距離

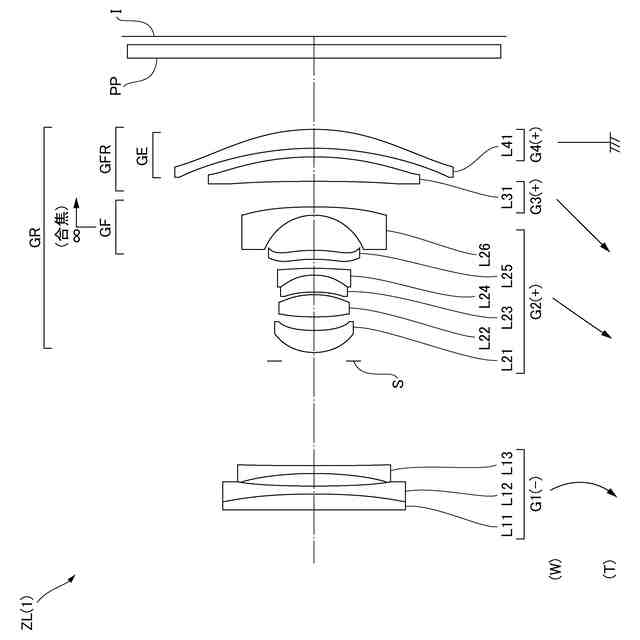

【選択図】図1
特許請求の範囲【請求項１】
光軸に沿って物体側から順に並んだ、負の屈折力を有する第１レンズ群と、少なくとも
３つのレンズ群を有する後群とからなり、
変倍の際に、隣り合う各レンズ群の間隔が変化し、
前記後群の前記少なくとも３つのレンズ群におけるいずれかのレンズ群の少なくとも一部は、合焦の際に光軸に沿って移動する負の屈折力を有する合焦群であり、
以下の条件式を満足する変倍光学系。
１．００＜ｆＦＲｗ／（－ｆＦ）＜７．００
但し、ｆＦＲｗ：広角端状態における前記合焦群よりも像側に配置されたレンズで構成されるレンズ群の焦点距離
ｆＦ：前記合焦群の焦点距離
続きを表示（約 1,400 文字）【請求項２】
光軸に沿って物体側から順に並んだ、負の屈折力を有する第１レンズ群と、少なくとも
３つのレンズ群を有する後群とからなり、
変倍の際に、隣り合う各レンズ群の間隔が変化し、
前記後群の前記少なくとも３つのレンズ群におけるいずれかのレンズ群の少なくとも一部は、合焦の際に光軸に沿って移動する負の屈折力を有する合焦群であり、
以下の条件式を満足する変倍光学系。
１．００＜ｆＦＲｔ／（－ｆＦ）＜７．００
但し、ｆＦＲｔ：望遠端状態における前記合焦群よりも像側に配置されたレンズで構成されるレンズ群の焦点距離
ｆＦ：前記合焦群の焦点距離
【請求項３】
光軸に沿って物体側から順に並んだ、負の屈折力を有する第１レンズ群と、少なくとも
３つのレンズ群を有する後群とからなり、
変倍の際に、隣り合う各レンズ群の間隔が変化し、
前記後群の前記少なくとも３つのレンズ群におけるいずれかのレンズ群の少なくとも一部は、合焦の際に光軸に沿って移動する負の屈折力を有する合焦群であり、
以下の条件式を満足する変倍光学系。
０．７０＜ｆｗ／（－ｆＦ）＜７．００
但し、ｆｗ：広角端状態における前記変倍光学系の焦点距離
ｆＦ：前記合焦群の焦点距離
【請求項４】
以下の条件式を満足する請求項１～３のいずれか一項に記載の変倍光学系。
０．５０＜ｆＲｗ／（－ｆＦ）＜４．００
但し、ｆＲｗ：広角端状態における前記後群の焦点距離
【請求項５】
以下の条件式を満足する請求項１～４のいずれか一項に記載の変倍光学系。
０．５０＜ｆＲｔ／（－ｆＦ）＜５．００
但し、ｆＲｔ：望遠端状態における前記後群の焦点距離
【請求項６】
前記後群の前記少なくとも１つのレンズ群が複数のレンズ群である請求項１～５のいずれか一項に記載の変倍光学系。
【請求項７】
前記後群の前記少なくとも１つのレンズ群は、前記後群の最も物体側に配置された正の屈折力を有する第２レンズ群を含む請求項１～６のいずれか一項に記載の変倍光学系。
【請求項８】
前記後群の前記少なくとも１つのレンズ群は、前記後群の最も像側に配置された正の屈折力を有する最終レンズ群を含む請求項１～７のいずれか一項に記載の変倍光学系。
【請求項９】
以下の条件式を満足する請求項１～８のいずれか一項に記載の変倍光学系。
０．１０＜ｆＲＰＦ／ｆＲＰＲ＜０．６０
但し、ｆＲＰＦ：前記後群の前記少なくとも１つのレンズ群のうち、正の屈折力を有するレンズ群で最も物体側のレンズ群の焦点距離
ｆＲＰＲ：前記後群の前記少なくとも１つのレンズ群のうち、正の屈折力を有するレンズ群で最も像側のレンズ群の焦点距離
【請求項１０】
以下の条件式を満足する請求項１～９のいずれか一項に記載の変倍光学系。
０．５０＜ｆＲＰＦ／（－ｆＦ）＜３．００
但し、ｆＲＰＦ：前記後群の前記少なくとも１つのレンズ群のうち、正の屈折力を有するレンズ群で最も物体側のレンズ群の焦点距離
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、変倍光学系、光学機器、および変倍光学系の製造方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来から、写真用カメラ、電子スチルカメラ、ビデオカメラ等に適した変倍光学系が提案されている（例えば、特許文献１を参照）。このような変倍光学系においては、小型にしつつ良好な光学性能を得ることが難しい。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／０１２６３８号
【発明の概要】
【０００４】
第１の本発明に係る変倍光学系は、光軸に沿って物体側から順に並んだ、負の屈折力を有する第１レンズ群と、少なくとも１つのレンズ群を有する後群とからなり、変倍の際に、隣り合う各レンズ群の間隔が変化し、前記後群の前記少なくとも１つのレンズ群におけるいずれかのレンズ群の少なくとも一部は、合焦の際に光軸に沿って移動する負の屈折力を有する合焦群であり、以下の条件式を満足する。
１．５０＜ｆｔ／（－ｆＦ）＜１０．００
但し、ｆｔ：望遠端状態における前記変倍光学系の焦点距離
ｆＦ：前記合焦群の焦点距離
【０００５】
第２の本発明に係る変倍光学系は、光軸に沿って物体側から順に並んだ、負の屈折力を有する第１レンズ群と、少なくとも１つのレンズ群を有する後群とからなり、変倍の際に、隣り合う各レンズ群の間隔が変化し、前記後群の前記少なくとも１つのレンズ群におけるいずれかのレンズ群の少なくとも一部は、合焦の際に光軸に沿って移動する負の屈折力を有する合焦群であり、以下の条件式を満足する。
０．７０＜ｆｗ／（－ｆＦ）＜７．００
但し、ｆｗ：広角端状態における前記変倍光学系の焦点距離
ｆＦ：前記合焦群の焦点距離
【０００６】
第３の本発明に係る変倍光学系は、光軸に沿って物体側から順に並んだ、負の屈折力を有する第１レンズ群と、少なくとも１つのレンズ群を有する後群とからなり、変倍の際に、隣り合う各レンズ群の間隔が変化し、前記後群の前記少なくとも１つのレンズ群におけるいずれかのレンズ群の少なくとも一部は、合焦の際に光軸に沿って移動する負の屈折力を有する合焦群であり、以下の条件式を満足する。
１．００＜ｆＦＲｗ／（－ｆＦ）＜７．００
但し、ｆＦＲｗ：広角端状態における前記合焦群よりも像側に配置されたレンズで構成されるレンズ群の焦点距離
ｆＦ：前記合焦群の焦点距離
【０００７】
第４の本発明に係る変倍光学系は、光軸に沿って物体側から順に並んだ、負の屈折力を有する第１レンズ群と、少なくとも１つのレンズ群を有する後群とからなり、変倍の際に、隣り合う各レンズ群の間隔が変化し、前記後群の前記少なくとも１つのレンズ群におけるいずれかのレンズ群の少なくとも一部は、合焦の際に光軸に沿って移動する負の屈折力を有する合焦群であり、以下の条件式を満足する。
１．００＜ｆＦＲｔ／（－ｆＦ）＜７．００
但し、ｆＦＲｔ：望遠端状態における前記合焦群よりも像側に配置されたレンズで構成されるレンズ群の焦点距離
ｆＦ：前記合焦群の焦点距離
【０００８】
本発明に係る光学機器は、上記変倍光学系を備えて構成される。
【０００９】
第１の本発明に係る変倍光学系の製造方法は、光軸に沿って物体側から順に並んだ、負の屈折力を有する第１レンズ群と、少なくとも１つのレンズ群を有する後群とからなる変倍光学系の製造方法であって、変倍の際に、隣り合う各レンズ群の間隔が変化し、前記後群の前記少なくとも１つのレンズ群におけるいずれかのレンズ群の少なくとも一部は、合焦の際に光軸に沿って移動する負の屈折力を有する合焦群であり、以下の条件式を満足するように、レンズ鏡筒内に各レンズを配置する。
１．５０＜ｆｔ／（－ｆＦ）＜１０．００
但し、ｆｔ：望遠端状態における前記変倍光学系の焦点距離
ｆＦ：前記合焦群の焦点距離
【００１０】
第２の本発明に係る変倍光学系の製造方法は、光軸に沿って物体側から順に並んだ、負の屈折力を有する第１レンズ群と、少なくとも１つのレンズ群を有する後群とからなる変倍光学系の製造方法であって、変倍の際に、隣り合う各レンズ群の間隔が変化し、前記後群の前記少なくとも１つのレンズ群におけるいずれかのレンズ群の少なくとも一部は、合焦の際に光軸に沿って移動する負の屈折力を有する合焦群であり、以下の条件式を満足するように、レンズ鏡筒内に各レンズを配置する。
０．７０＜ｆｗ／（－ｆＦ）＜７．００
但し、ｆｗ：広角端状態における前記変倍光学系の焦点距離
ｆＦ：前記合焦群の焦点距離
（【００１１】以降は省略されています）
