公開番号2025157596
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2025129989,2024188300
出願日2025-08-04,2021-12-09
発明の名称レンズ鏡筒
出願人株式会社ニコン
代理人弁理士法人片山特許事務所
主分類G02B 7/04 20210101AFI20251007BHJP(光学)
要約【課題】良好な光学性能を有するレンズ鏡筒を提供する。
【解決手段】レンズ鏡筒は、第1レンズを保持する第1レンズ保持枠と、前記第1レンズ保持枠を光軸方向に案内する第1案内軸と、前記第1案内軸と接触する接触部材と、前記第1レンズ保持枠に接触し、前記接触部材を前記第1案内軸に向けて付勢する付勢部材と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
第１レンズを保持する第１レンズ保持枠と、
前記第１レンズ保持枠を光軸方向に案内する第１案内軸と、
前記第１案内軸と接触する接触部材と、
前記第１レンズ保持枠に接触し、前記接触部材を前記第１案内軸に向けて付勢する付勢部材と、
を備えるレンズ鏡筒。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズ鏡筒に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
レンズ鏡筒には、良好な光学性能が求められている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１６８４９２号公報
【発明の概要】
【０００４】
第１の態様によれば、レンズ鏡筒は、第１レンズを保持する第１レンズ保持枠と、前記第１レンズ保持枠を光軸方向に案内する第１案内軸と、前記第１案内軸と接触する接触部材と、前記第１レンズ保持枠に接触し、前記接触部材を前記第１案内軸に向けて付勢する付勢部材と、を備える。
【０００５】
第２の態様によれば、撮像装置は、上記レンズ鏡筒を備える。
【０００６】
なお、後述の実施形態の構成を適宜改良しても良く、また、少なくとも一部を他の構成物に代替させても良い。更に、その配置について特に限定のない構成要件は、実施形態で開示した配置に限らず、その機能を達成できる位置に配置することができる。
【図面の簡単な説明】
【０００７】

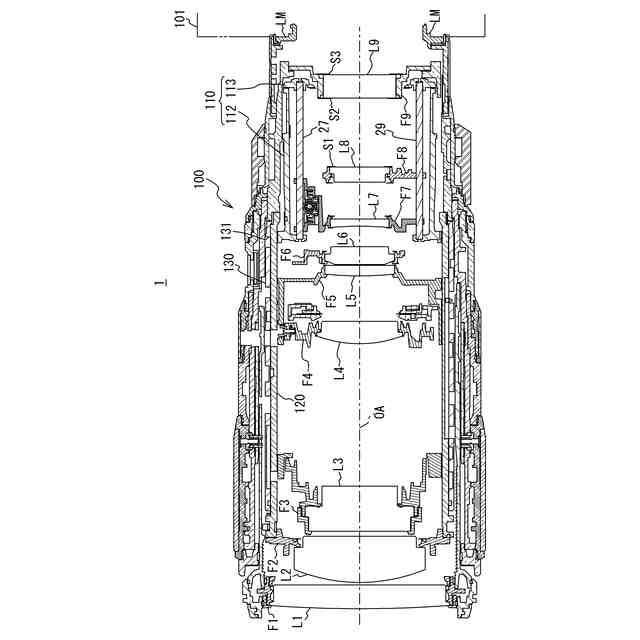

図１は、一実施形態に係るレンズ鏡筒と、カメラボディと、を備えるカメラを示す図である。

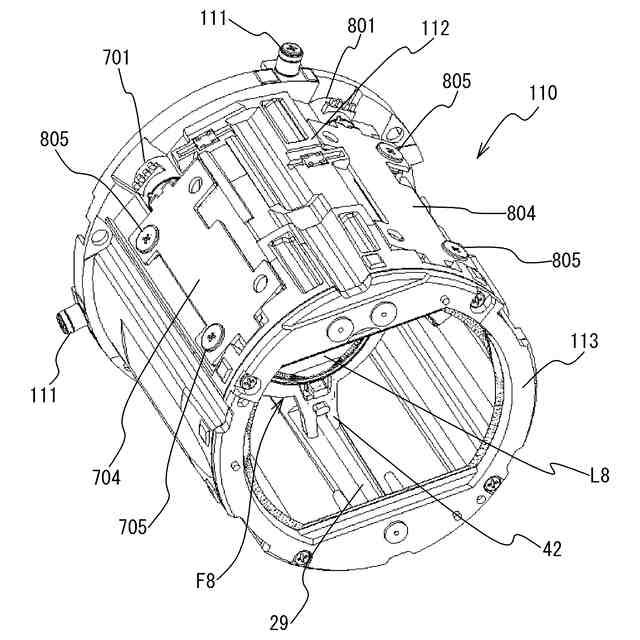

図２は、移動筒をカメラボディ側から見た斜視図である。

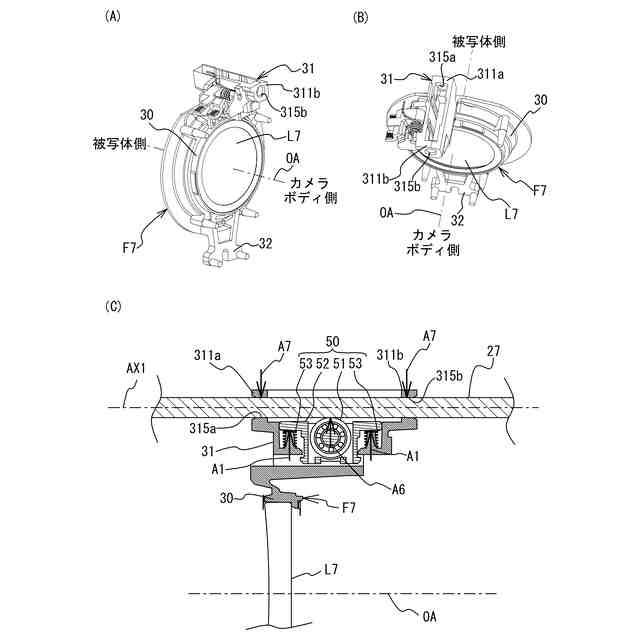

図３（Ａ）及び図３（Ｂ）は、第７レンズ保持枠の概略斜視図であり、図３（Ｃ）は、第７レンズ保持枠とガイドバーとの係合について説明するための断面図である。

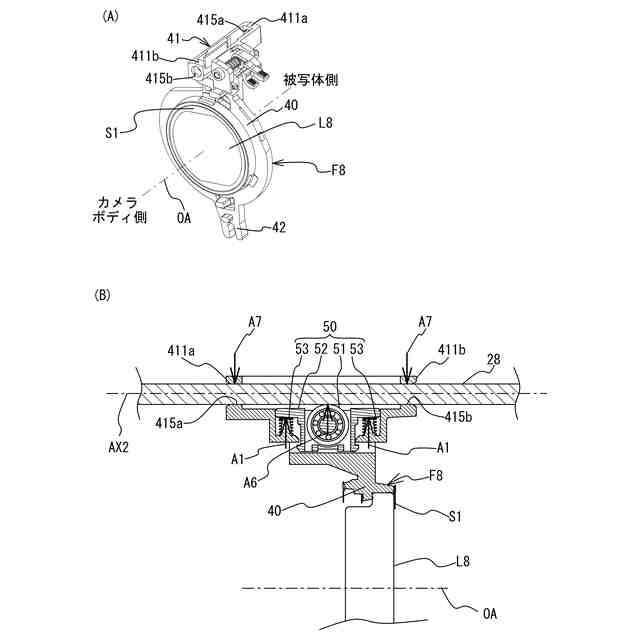

図４（Ａ）は、第８レンズ保持枠の概略斜視図であり、図４（Ｂ）は、第８レンズ保持枠とガイドバーとの係合について説明するための断面図である。

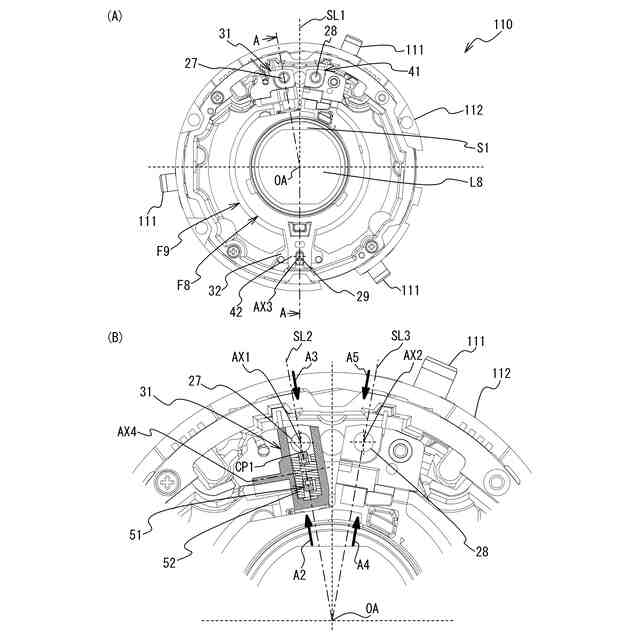

図５（Ａ）は、固定部を外した移動筒をカメラボディ側から見た図であり、図５（Ｂ）は、図５（Ａ）において、第１係合部付近を拡大し、一部を断面で表した図である。

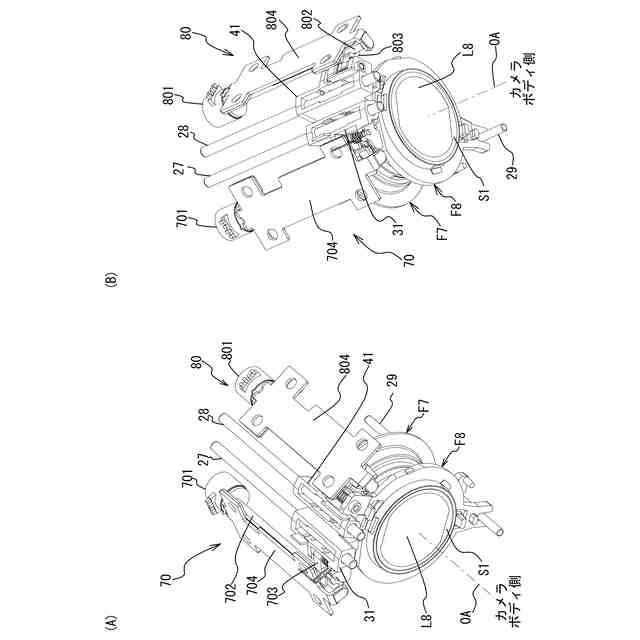

図６（Ａ）及び図６（Ｂ）は、第７レンズ保持枠、第８レンズ保持枠、第１駆動源ユニット、および第２駆動源ユニットを示す斜視図である。

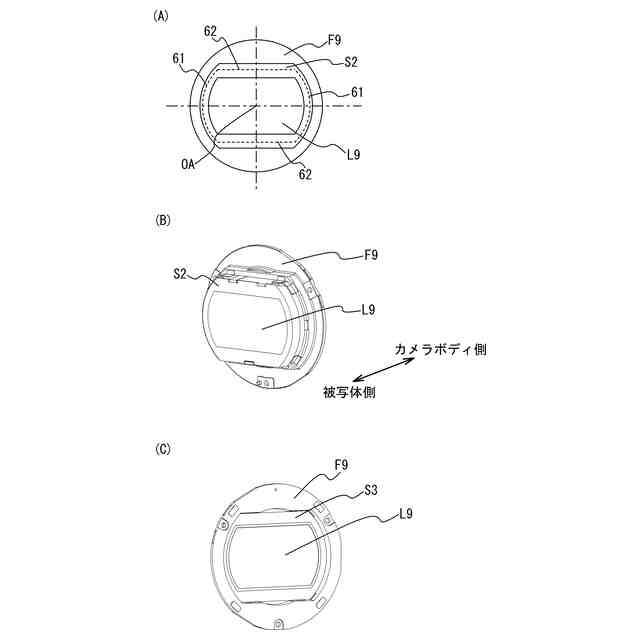

図７（Ａ）は、第９レンズ群および第９レンズ保持枠を被写体側から見た平面図、図７（Ｂ）は、第９レンズ群および第９レンズ保持枠を被写体側から見た斜視図、図７（Ｃ）は、第９レンズ群および第９レンズ保持枠をカメラボディ側から見た斜視図である。

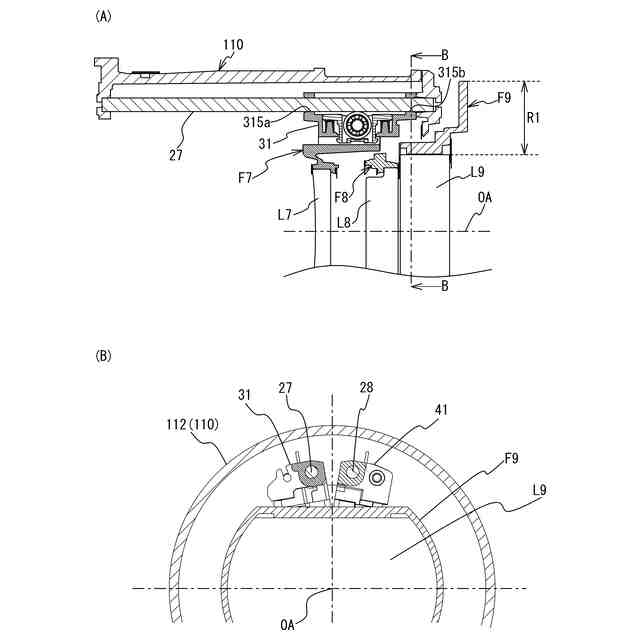

図８（Ａ）は、第７レンズ群が第９レンズ群に最も近づいたときにおける第７レンズ保持枠と第９レンズ群との関係について説明するための図であり、図８（Ｂ）は、図８（Ａ）のＢ－Ｂ線断面図である。

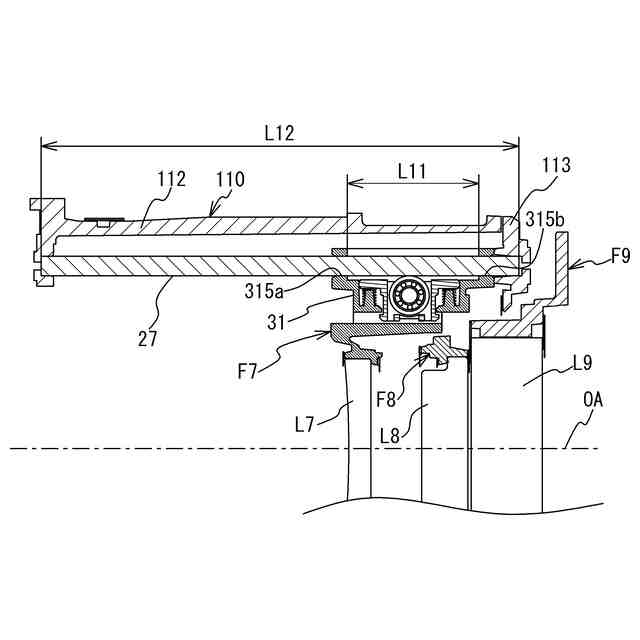

図９は、一実施形態におけるガイドバーの長さおよびガイドバーと第１係合部との係合長について説明するための図である。
図１０（Ａ）及び図１０（Ｂ）は、第９レンズ群が円形の場合の移動筒の大きさ、ガイドバーの長さ、およびガイドバーと第１係合部との係合長について説明するための図である。
【発明を実施するための形態】
【０００８】
以下、一実施形態に係るレンズ鏡筒１００について、図面を参照し、詳細に説明する。なお、各図において、理解を容易にするため、一部の要素の図示を省略している場合がある。
【０００９】
図１は、本実施形態に係るレンズ鏡筒１００と、カメラボディ１０１と、を備えるカメラ１を示す図である。本実施形態において、レンズ鏡筒１００は、レンズマウントＬＭによりカメラボディ１０１に対して着脱可能となっている。なお、着脱可能であるが、レンズ鏡筒１００とカメラボディ１０１とは一体であってもよい。
【００１０】
カメラボディ１０１は、レンズ鏡筒１００内に配列されたレンズ群により形成された被写体像を撮像して電気信号に変換する撮像素子（不図示）を備える。
（【００１１】以降は省略されています）
