公開番号2025172899
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2025145874,2021041298
出願日2025-09-03,2021-03-15
発明の名称撮像ユニットおよび撮像装置
出願人株式会社ニコン
代理人弁理士法人RYUKA国際特許事務所
主分類H04N 25/70 20230101AFI20251118BHJP(電気通信技術)
要約【課題】撮像装置の小型化・薄型化が可能な撮像ユニットを提供する。
【解決手段】撮像ユニットは、被写体を撮像する撮像チップと、第1主面および第2主面を有し、第1主面上に撮像チップが実装され、第2主面上に、外部の装置に接続されるための第1コネクタおよび第2コネクタが実装された実装基板とを備える。撮像チップは、画像を伝送するための伝送回路を含んでもよく、第1コネクタは、第2主面上において、第1主面上の伝送回路に対向する位置に配置され、伝送回路から画像信号を伝送されてもよい。実装基板は、第2主面上に、撮像チップの電源用のバイパスコンデンサ群が環状に実装されてもよい。第1コネクタは、環状のバイパスコンデンサ群よりも内側に配置されてもよい。
【選択図】図4
特許請求の範囲【請求項１】
光を電荷に変換する光電変換素子が複数配置される撮像領域を有する撮像チップと、
第１辺と、前記第１辺よりも短い第２辺とを少なくとも有する多角形状の基板であって、前記撮像チップが配置される第１面と、前記第１面とは反対側の面であって、前記第１辺と平行する第１方向よりも前記第２辺と平行する第２方向に延伸した形状を有する第１コネクタと、前記第１方向よりも前記第２方向に延伸した形状を有する第２コネクタとが配置される第２面とを有する実装基板と
を備える撮像ユニット。
続きを表示（約 870 文字）【請求項２】
請求項１に記載の撮像ユニットにおいて、
前記第１コネクタと前記第２コネクタとは、前記第１方向において互いに離れて配置される、
撮像ユニット。
【請求項３】
請求項２に記載の撮像ユニットにおいて、
前記実装基板の前記第２面は、抵抗、レギュレータおよびトランジスタのうち少なくとも１つを含む電子部品が配置される、
撮像ユニット。
【請求項４】
請求項３に記載の撮像ユニットにおいて、
前記電子部品は、前記第１方向において前記第１コネクタと前記第２コネクタとの間に配置される、
撮像ユニット。
【請求項５】
請求項１から請求項４のいずれか一項に記載の撮像ユニットにおいて、
前記第１コネクタは、第１フレキシブル基板と電気的に接続され、
前記第２コネクタは、第２フレキシブル基板と電気的に接続される、
撮像ユニット。
【請求項６】
請求項１から請求項５のいずれか一項に記載の撮像ユニットにおいて、
前記実装基板の前記第１面は、前記撮像チップを囲むように配置されるフレームが配置される、
撮像ユニット。
【請求項７】
請求項６に記載の撮像ユニットにおいて、
前記フレームは、他の構造体を取り付けるための取付部を有する、
撮像ユニット。
【請求項８】
請求項６または請求項７に記載の撮像ユニットにおいて、
前記フレームは、樹脂により形成される、
撮像ユニット。
【請求項９】
請求項６または請求項７に記載の撮像ユニットにおいて、
前記フレームは、金属により形成される、
撮像ユニット。
【請求項１０】
請求項６または請求項７に記載の撮像ユニットにおいて、
前記フレームは、樹脂と金属とにより形成される、
撮像ユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像ユニットおよび撮像装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
撮像素子と撮像素子が搭載されるパッケージを備える撮像装置が知られている。従来より撮像装置の小型化・薄型化が求められている。
［先行技術文献］
［特許文献］
［特許文献１］特開２０１０－１０３４５６
【発明の概要】
【０００３】
本発明の第１の態様においては、被写体を撮像する撮像チップと、第１主面および第２主面を有し、第１主面上に撮像チップが実装され、第２主面上に、外部の装置に接続されるための第１コネクタおよび第２コネクタが実装された実装基板とを備える撮像ユニットを提供する。
【０００４】
なお、上記の発明の概要は、本発明の必要な特徴の全てを列挙したものではない。また、これらの特徴群のサブコンビネーションもまた、発明となりうる。
【図面の簡単な説明】
【０００５】
一実施形態による、撮像装置の一例であるカメラ１０の模式断面図である。

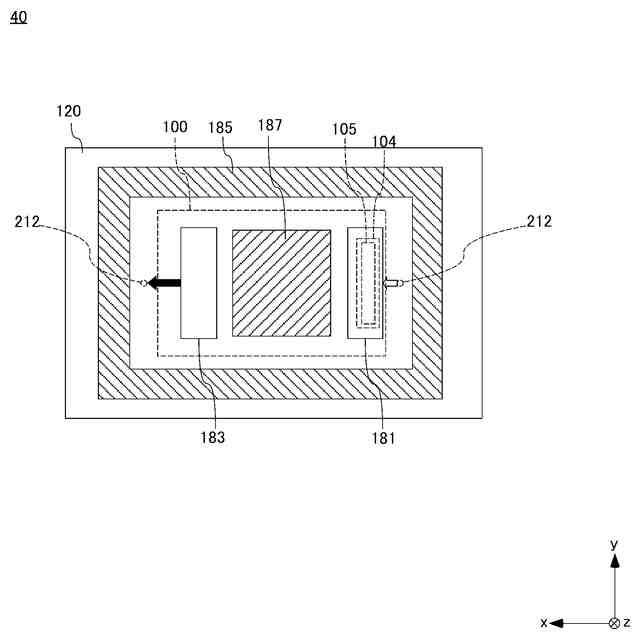

一実施形態による、撮像ユニット４０を模式的に示す上面図である。

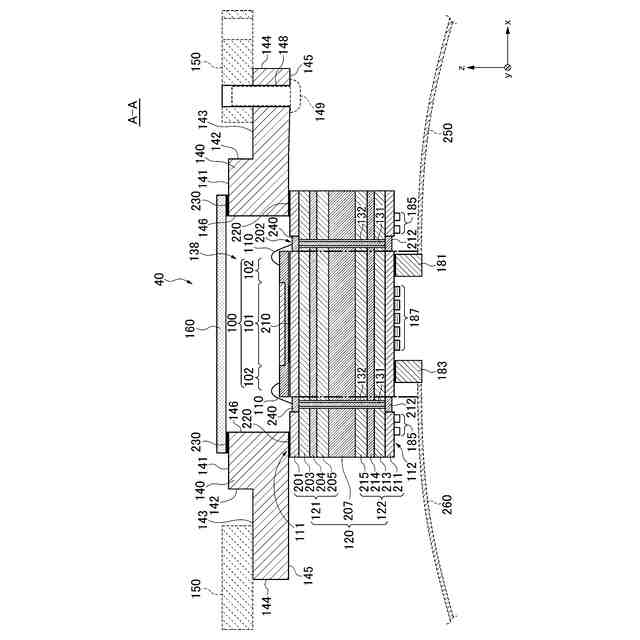

図２のＡ－Ａ断面を模式的に示す断面図である。
一実施形態による、撮像ユニット４０を模式的に示す下面図である。
一実施形態による、撮像ユニット４０が第１フレキシブル基板２５０および第２フレキシブル基板２６０を介してＡＳＩＣ５２および電源ユニット５３に接続された状態を模式的に示す下面図である。

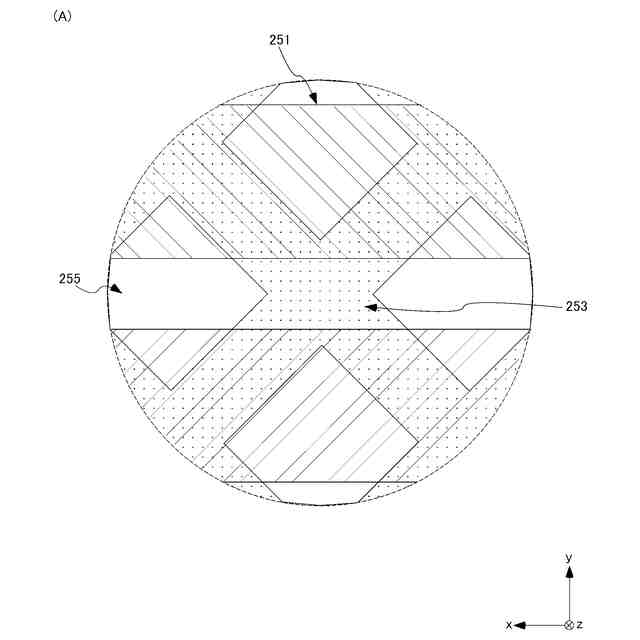

図５に示す領域（Ａ）の模式的な拡大図である。
一実施形態による、撮像ユニット４１が第１フレキシブル基板２５０および第２フレキシブル基板２６０を介してＡＳＩＣ５２および電源ユニット５３に接続された状態を模式的に示す下面図である。

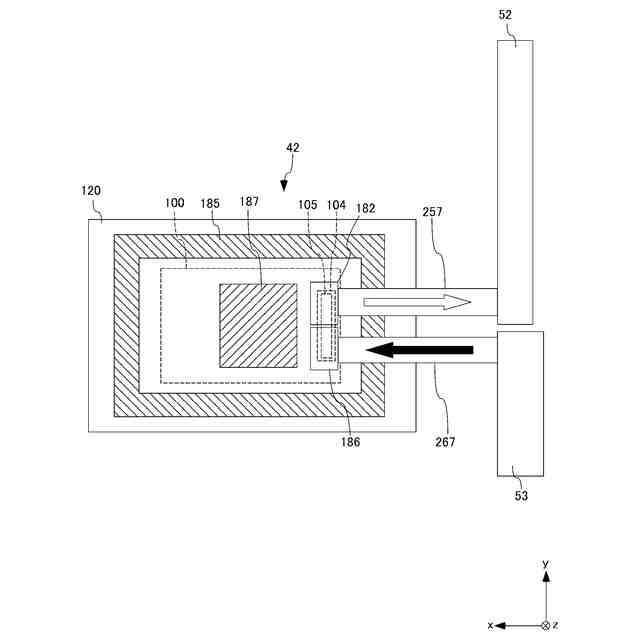

一実施形態による、撮像ユニット４２が第１フレキシブル基板２５７および第２フレキシブル基板２６７を介してＡＳＩＣ５２および電源ユニット５３に接続された状態を模式的に示す下面図である。
一実施形態による、第１フレキシブル基板２７０の一部を模式的に示す側面図である。
【発明を実施するための形態】
【０００６】
以下、発明の実施の形態を通じて本発明を説明するが、以下の実施形態は特許請求の範囲にかかる発明を限定するものではない。また、実施形態の中で説明されている特徴の組み合わせの全てが発明の解決手段に必須であるとは限らない。
【０００７】
図１は、一実施形態による、撮像装置の一例であるカメラ１０の模式断面図である。カメラ１０は、一例として、デジタルコンパクトカメラである。カメラ１０は、レンズユニット２０およびカメラボディ３０を備える。
【０００８】
レンズユニット２０は、その鏡筒内に光学系を備え、当該光学系により光軸２２が規定されている。レンズユニット２０は、カメラボディ３０に取付けられている。レンズユニット２０は、カメラボディ３０内に収容されて、使用時に図のように外方へ進出するものであってもよい。
【０００９】
レンズユニット２０は、入射する被写体光束をカメラボディ３０の筐体３１内へ導く。なお、図１に示すレンズユニット２０は、単に説明を明確にするために、２枚のレンズと絞りとを含んでいるが、何ら当該構成に限定するものではない。
【００１０】
カメラボディ３０は、撮像ユニット４０と、基板ユニット６０と、表示部８８とを有する。カメラボディ３０は更に、撮像ユニット４０と基板ユニット６０とを接続する第１フレキシブル基板２５０および第２フレキシブル基板２６０を有する。
（【００１１】以降は省略されています）
