公開番号2025159147
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025135924,2024158491
出願日2025-08-18,2020-12-15
発明の名称面状光源
出願人日亜化学工業株式会社
代理人弁理士法人ITOH
主分類F21S 2/00 20160101AFI20251009BHJP(照明)
要約【課題】平面形状が異形形状である面状光源において、周縁に発生する輝度ムラを抑制する。
【解決手段】本面状光源は、実装基板と、平面視で、前記実装基板上に2次元に配列された複数の光源と、前記実装基板を囲む第1底部及び側壁を有する枠体と、前記側壁に配置された波長変換部材と、前記複数の光源と前記波長変換部材の上方に配置された光拡散板と、を有し、前記波長変換部材と前記複数の光源のうちの最外側に配置される前記光源との間の距離が、前記複数の光源のうちの隣接する2つの前記光源間の距離よりも大きい。
【選択図】図18B
特許請求の範囲【請求項１】
実装基板と、
平面視で、前記実装基板上に２次元に配列された複数の光源と、
前記実装基板を囲む第１底部及び側壁を有する枠体と、
前記側壁に配置された波長変換部材と、
前記複数の光源と前記波長変換部材の上方に配置された光拡散板と、を有し、
前記波長変換部材と前記複数の光源のうちの最外側に配置される前記光源との間の距離が、前記複数の光源のうちの隣接する２つの前記光源間の距離よりも大きい面状光源。
続きを表示（約 130 文字）【請求項２】
前記側壁は、前記実装基板の上面に対して垂直である請求項１に記載の面状光源。
【請求項３】
前記光拡散板は、最外側に配置される前記光源と前記側壁との間の領域において、他の領域よりも板厚が薄い部分を含む請求項１又は２に記載の面状光源。

発明の詳細な説明【技術分野】
【０００１】
本開示は、面状光源に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
発光ダイオード等の発光素子を用いた面状光源は、液晶表示装置のバックライトやディスプレイ等の各種の光源として広く利用されている。
【０００３】
このような面状光源の一例として、２次元に配列された発光素子と、各々の発光素子の上方に配置された光拡散板とを備える構成が挙げられる。この面状光源において、光拡散板は、発光素子の発光部からの光を拡散するための拡散粒子を含み、発光素子側の表面のうち、少なくとも発光素子の発光部に対応する領域において発光素子側になだらかな曲面状に突出する凸部が一体的に形成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－２２１７７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、平面形状が異形形状である面状光源において、周縁に発生する輝度ムラの抑制を目的とする。
【課題を解決するための手段】
【０００６】
本開示の一実施形態に係る面状光源は、実装基板と、平面視で、前記実装基板上に２次元に配列された複数の光源と、前記実装基板を囲む第１底部及び側壁を有する枠体と、前記側壁に配置された波長変換部材と、前記複数の光源と前記波長変換部材の上方に配置された光拡散板と、を有し、前記波長変換部材と前記複数の光源のうちの最外側に配置される前記光源との間の距離が、前記複数の光源のうちの隣接する２つの前記光源間の距離よりも大きい。
【発明の効果】
【０００７】
本開示の一実施形態によれば、平面形状が異形形状である面状光源において、周縁に発生する輝度ムラを抑制できる。
【図面の簡単な説明】
【０００８】

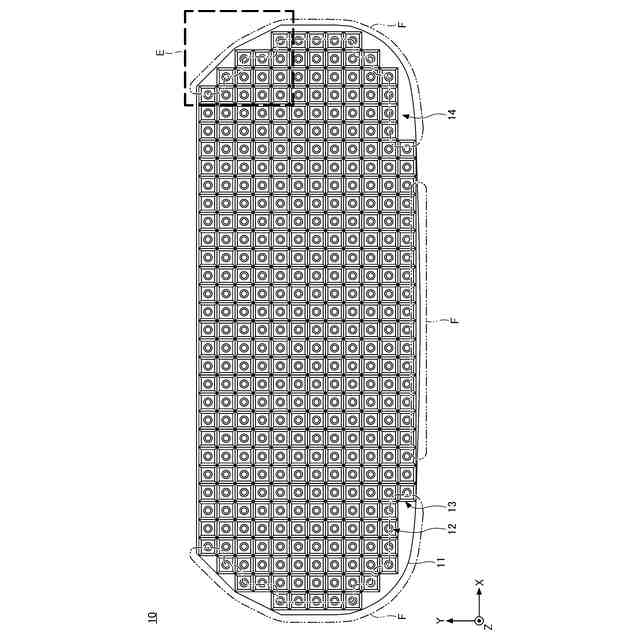

第１実施形態に係る面状光源を例示する模式平面図である。

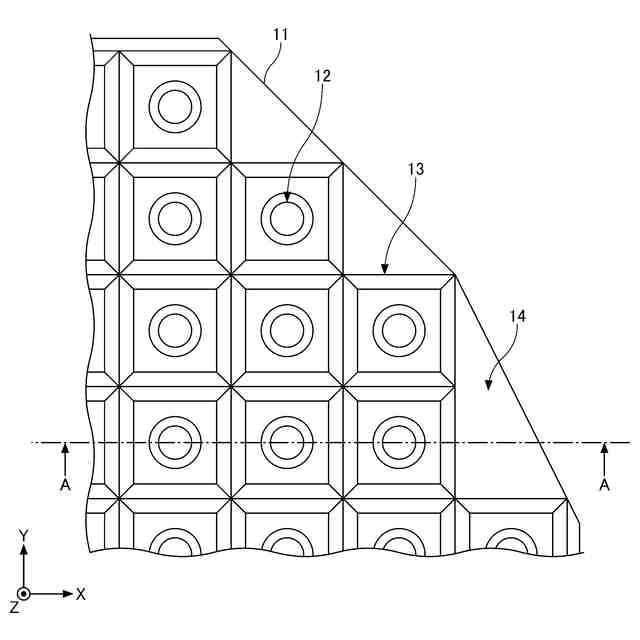

図１のＥ部の模式部分拡大平面図である。

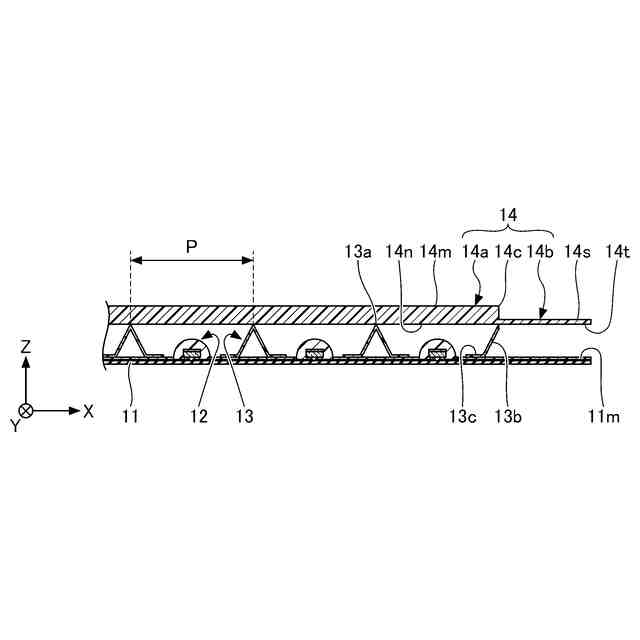

図２のＡ－Ａ線に沿う断面図である。

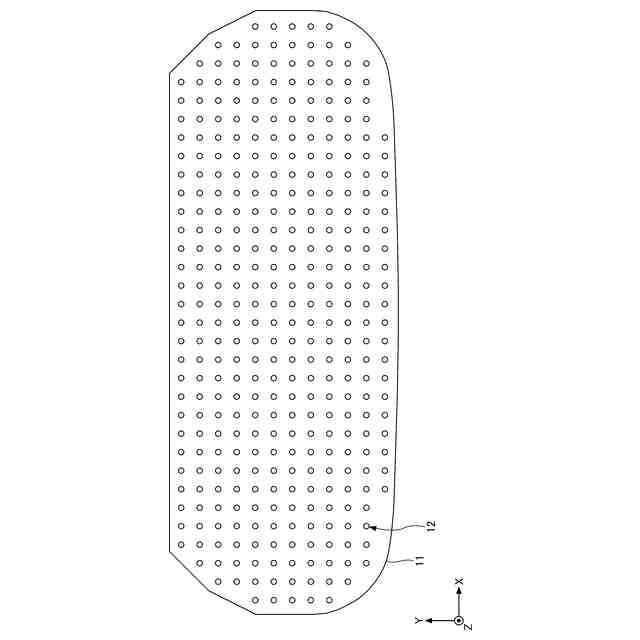

第１実施形態に係る面状光源における各光源の配置を例示する平面模式図である。

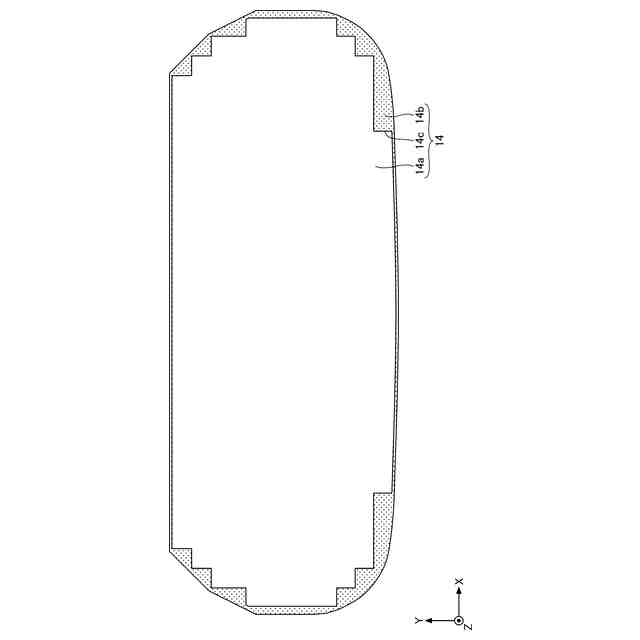

第１実施形態に係る面状光源における光拡散板を例示する平面模式図である。

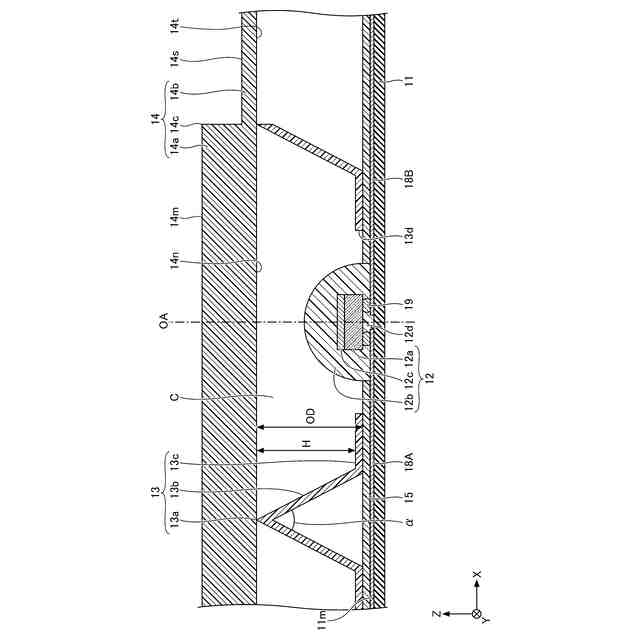

図３の光源近傍の部分拡大断面図である。

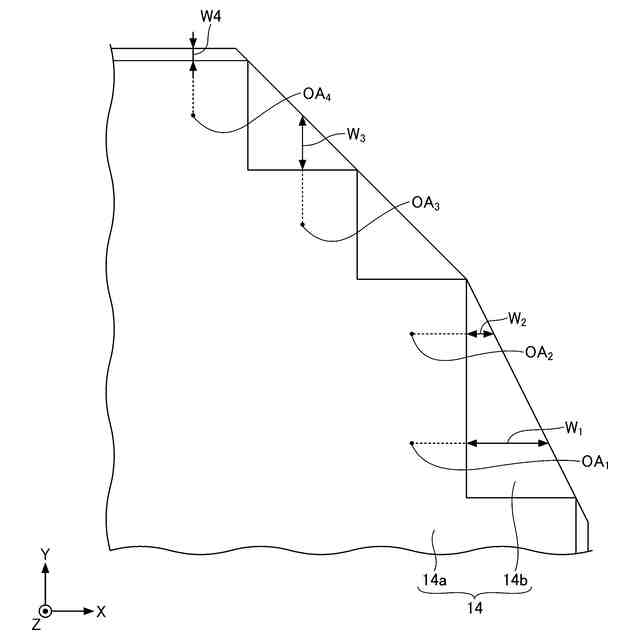

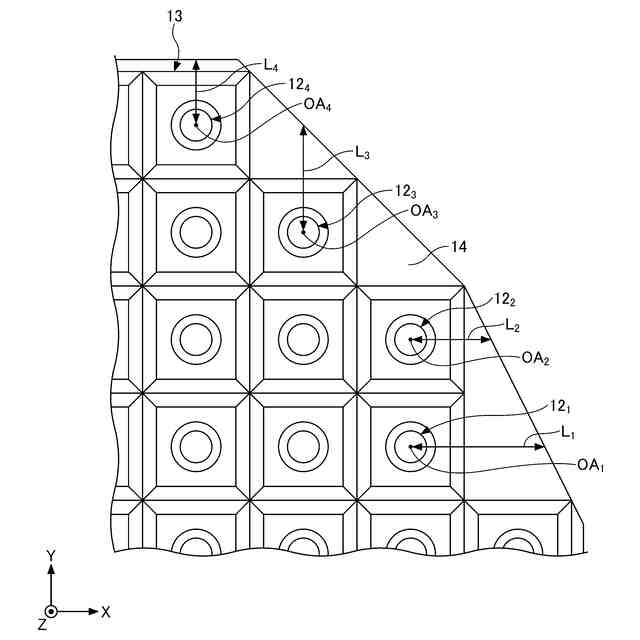

薄板部の幅について説明する模式平面図（その１）である。
薄板部の幅について説明する模式平面図（その２）である。

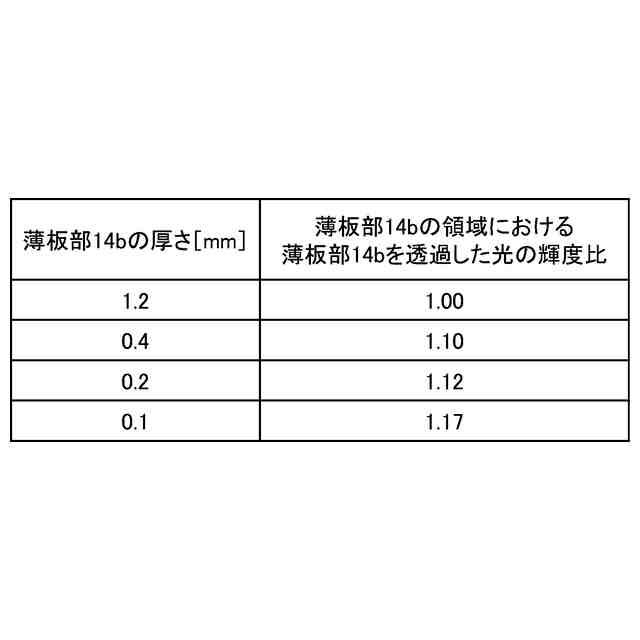

光拡散板に関するシミュレーションの結果を示す図（その１）である。
光拡散板に関するシミュレーションの結果を示す図（その２）である。
光学部材の配置について説明する模式断面図である。
第１実施形態の変形例１に係る面状光源における光拡散板を例示する模式部分拡大断面図（その１）である。
第１実施形態の変形例１に係る面状光源における光拡散板を例示する模式部分拡大断面図（その２）である。
第１実施形態の変形例１に係る面状光源における光拡散板を例示する模式部分拡大断面図（その３）である。
図１４の光拡散板を例示する平面模式図である。
第１実施形態の変形例２に係る区画部材の模式部分拡大平面図である。
図１６のＢ－Ｂ線に沿う断面図である。

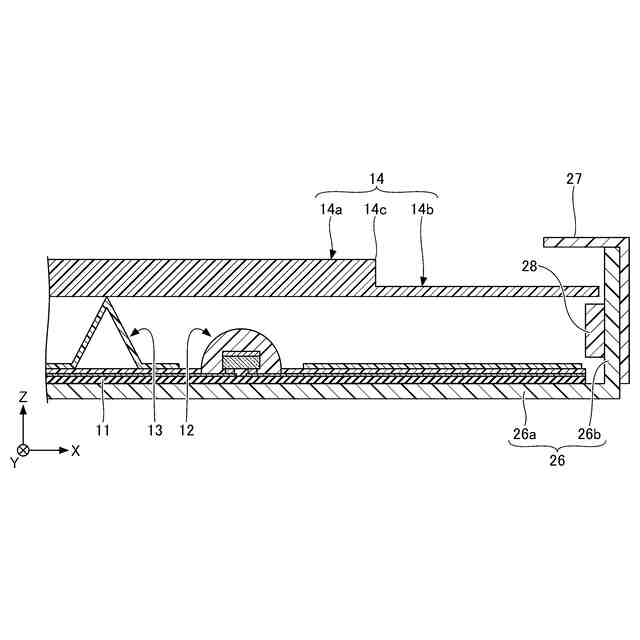

面状光源の外縁近傍の模式部分拡大断面図（その１）である。
面状光源の外縁近傍の模式部分拡大断面図（その２）である。
第１実施形態の変形例３に係る面状光源における基板の外形について説明する平面模式図である。
第２実施形態に係る液晶表示装置を例示する構成図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して発明を実施するための形態について説明する。なお、以下の説明では、必要に応じて特定の方向や位置を示す用語（例えば、「上」、「下」、及びそれらの用語を含む別の用語）を用いる。しかし、それらの用語の使用は図面を参照した発明の理解を容易にするためであって、それらの用語の意味によって本発明の技術的範囲が制限されるものではない。又、複数の図面に表れる同一符号の部分は同一もしくは同等の部分又は部材を示す。
【００１０】
更に、以下に示す実施形態は、本発明の技術思想を具体化するための面状光源を例示するものであって、本発明を以下に限定するものではない。又、以下に記載されている構成部品の寸法、材質、形状、その相対的配置等は、特定的な記載がない限り、本発明の範囲をそれのみに限定する趣旨ではなく、例示することを意図したものである。又、一の実施形態において説明する内容は、他の実施形態や変形例にも適用可能である。又、図面が示す部材の大きさや位置関係等は、説明を明確にするため、誇張している場合がある。
（【００１１】以降は省略されています）
