公開番号2025153345
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055787
出願日2024-03-29
発明の名称配置部材、及び、発光装置
出願人日亜化学工業株式会社
代理人弁理士法人ITOH
主分類H10H 20/85 20250101AFI20251002BHJP()
要約【課題】実装の利便性に配慮された配置部材を実現する。
【解決手段】配置面と、配置面に設けられ、互いに離隔する第1電極部材及び第2電極部材を含む複数の電極部材と、第1電極及び第2電極を識別できる、第1電極部材側に設けられた第1識別マークと、第2電極部材側に設けられた第2識別マークとを含み、アライメントの基準線を特定することができる、複数の識別マークと、を備え、第1識別マークと第2識別マークは、異なるマーキング形状である、配置部材。
【選択図】図9
特許請求の範囲【請求項１】
配置面と、
前記配置面の上に設けられ、互いに離隔する第１電極部材及び第２電極部材を含む複数の電極部材と、
第１電極及び第２電極を識別できる前記第１電極部材側に設けられた第１識別マーク及び前記第２電極部材側に設けられた第２識別マークを含み、アライメントの基準線を特定することができる、複数の識別マークと、を備え、
前記第１識別マークと前記第２識別マークは、異なるマーキング形状である、配置部材。
続きを表示（約 1,100 文字）【請求項２】
前記第１識別マーク及び前記第２識別マークに基づいて前記基準線を特定することができる、請求項１に記載の配置部材。
【請求項３】
前記第１識別マークは、前記第１電極部材の上に設けられており、
前記第２識別マークは、前記第２電極部材の上に設けられている、請求項１に記載の配置部材。
【請求項４】
前記第１識別マークのマーキング形状は、１つのマークで構成され、
前記第２識別マークのマーキング形状は、複数のマークで構成されている、請求項１に記載の配置部材。
【請求項５】
前記第１識別マークのマーキング形状を構成する前記１つのマークと、前記第２識別マークのマーキング形状を構成する前記複数のマークは、上面視で、前記基準線が通過する位置に設けられている、請求項４に記載の配置部材。
【請求項６】
前記第１電極部材と前記第２電極部材は、第１方向に並べて配置され、
前記第１識別マークは、前記第１方向における前記第１電極部材の両端のうち、前記第２電極部材からより遠い方の端に近い位置に設けられ、
前記第２識別マークは、前記第１方向における前記第２電極部材の両端のうち、前記第１電極部材からより遠い方の端に近い位置に設けられる、請求項１に記載の配置部材。
【請求項７】
前記複数の電極部材は、前記第１電極部材と前記第２電極部材の間に設けられる１または複数の第３電極部材をさらに含み、
前記配置部材は、上面視で、前記第１方向の幅が、前記第１方向に垂直な方向の幅よりも大きい、請求項６に記載の配置部材。
【請求項８】
請求項１乃至７のいずれか一項に記載の、１または複数の配置部材と、
前記第１電極部材及び前記第２電極部材と電気的に接続する、１または複数の発光素子と、
前記１または複数の配置部材、及び、前記１または複数の発光素子が配置されるパッケージと、
を備える発光装置。
【請求項９】
前記１または複数の配置部材には、請求項７に記載の配置部材である第１配置部材が含まれ、
前記１または複数の発光素子には、前記第１配置部材の前記第１電極部材及び前記第３電極部材と接続する第１発光素子と、前記第３電極部材及び前記第２電極部材と接続する第２発光素子とが含まれ、
前記第１発光素子及び前記第２発光素子は、上面視で、前記第１識別マークと前記第２識別マークを結ぶ線分が通過する位置に配置される、請求項８に記載の発光装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、配置部材、及び、発光装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特開２００９－７６５２４号には、発光素子と、基準点として凸形状のアライメントマークが形成されたサブマウントと、ワイヤとを備える発光装置が開示されている。この発光装置において、サブマウントに設けられた金属部材と、サブマウントに載置された発光素子の電極とがワイヤで接続されている。また、サブマウントは、発光素子が配置される配置部材の役割を果たしている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－７６５２４号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
配置部材や発光素子を実装するときの利便性に配慮された配置部材を実現するという課題を解決する発明を開示する。
【０００５】
あるいは、上述の課題に代えて、効率的に光を取り出すことのできる発光装置を実現するという課題を解決する発明を開示する。
【０００６】
なお、本明細書において、上述した各課題のうち複数の課題を複合的に解決する発明も開示される。
【課題を解決するための手段】
【０００７】
実施形態に開示される配置部材は、配置面と、前記配置面に設けられ、互いに離隔する第１電極部材及び第２電極部材を含む複数の電極部材と、第１電極及び第２電極を識別できる、前記第１電極部材側に設けられた第１識別マークと、前記第２電極部材側に設けられた第２識別マークとを含み、アライメントの基準線を特定することができる、複数の識別マークと、を備え、前記第１識別マークと前記第２識別マークは、異なるマーキング形状である。
【０００８】
実施形態に開示される発光装置は、上記の配置部材と、前記配置面に配置され、前記第１電極部材及び前記第２電極部材と電気的に接続する、１または複数の発光素子と、前記１または複数の配置部材、及び、前記１または複数の発光素子が配置されるパッケージと、を備える。
【０００９】
実施形態によって開示される１または複数の発明の少なくとも一つにおいて、配置部材や発光素子を実装するときの利便性に配慮された配置部材を実現できる。
【図面の簡単な説明】
【００１０】

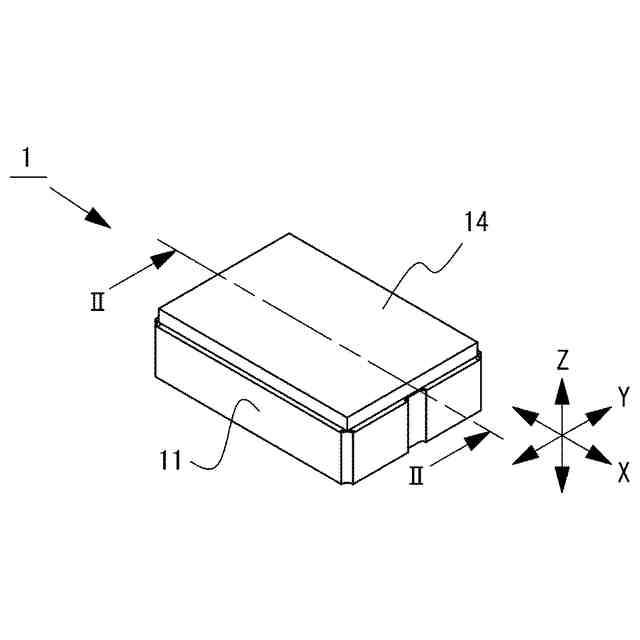

図１は、実施形態に係る発光装置の斜視図である。

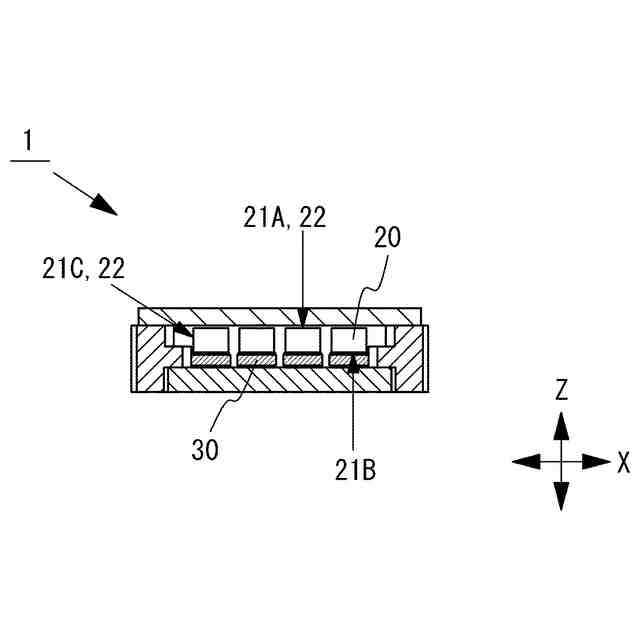

図２は、図１のII-II断面線における、実施形態に係る発光装置の断面図である。
図３は、実施形態に係る発光装置の、蓋体を除いた状態の上面図である。
図４は、実施形態に係る基体にサブマウントが配置された状態の上面図である。

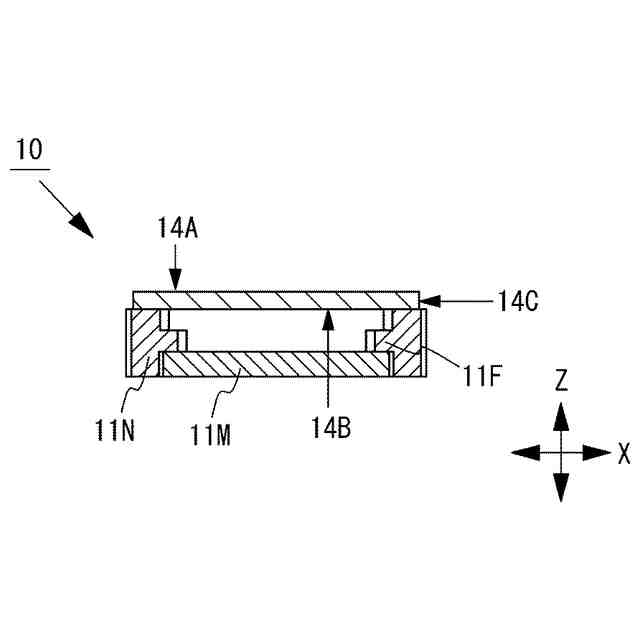

図５は、実施形態に係るパッケージの断面図である。
図６は、実施形態に係る基体の上面図である。

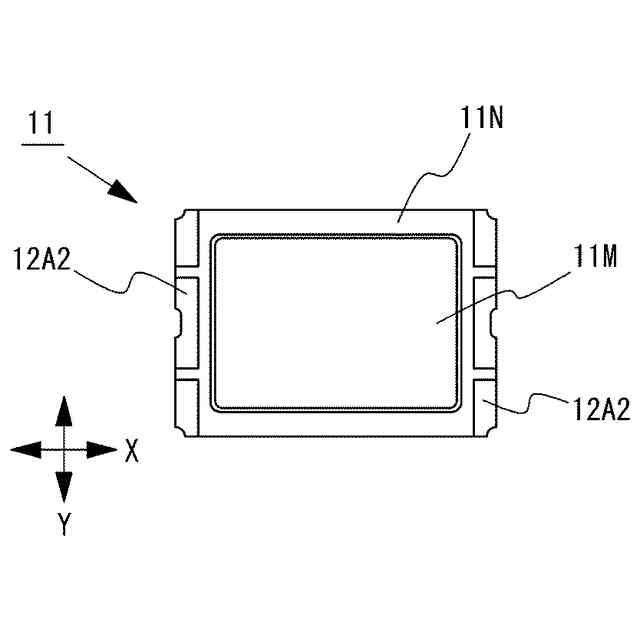

図７は、実施形態に係る基体の下面図である。

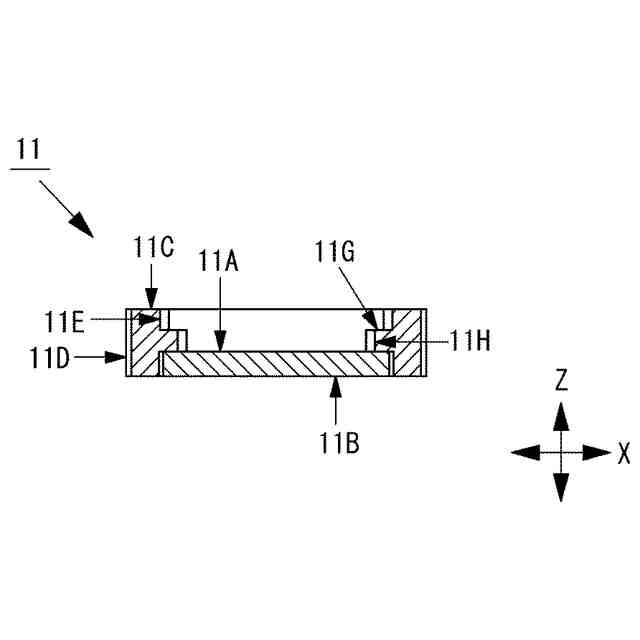

図８は、図６のVIII-VIII断面線における、実施形態に係る基体の断面図である。

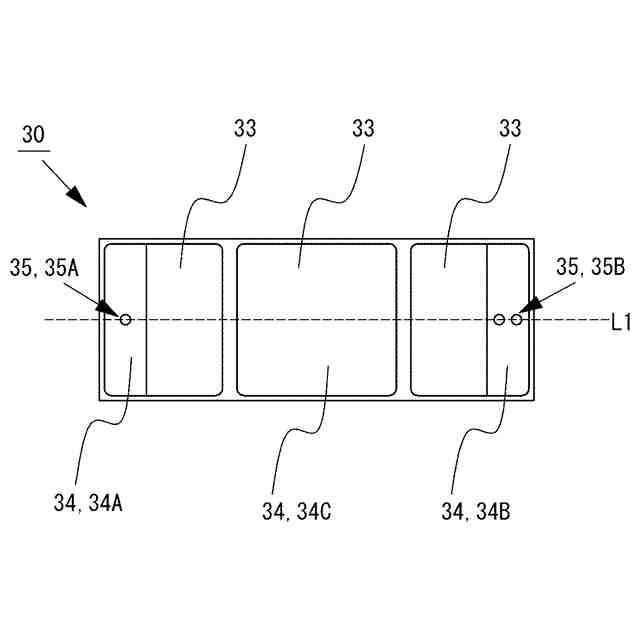

図９は、実施形態に係るサブマウント（配置部材）の上面図である。
図１０は、実施形態に係るサブマウントに発光素子が配置された状態の上面図である。
図１１は、実施形態に係るサブマウントの側面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
