公開番号2025167319
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071814
出願日2024-04-25
発明の名称発光モジュール及びモバイルデバイス
出願人日亜化学工業株式会社
代理人個人,個人
主分類F21V 5/04 20060101AFI20251030BHJP(照明)
要約【課題】外部から光源が視認されることを低減できる。
【解決手段】本開示の一実施形態に係る発光モジュールは、光源と、前記光源上に配置される第1レンズと、前記第1レンズ上に配置される第2レンズと、を備え、前記第1レンズは、前記光源側に凸の第1凸面を含む下面と、前記第2レンズ側に凸の第2凸面を含む上面と、を有し、上面視において、前記第2凸面の面積は、前記第1凸面の面積より小さく、前記第2レンズの上面及び下面の少なくとも一方は、凹面を含む。
【選択図】図2
特許請求の範囲【請求項１】
光源と、
前記光源上に配置される第１レンズと、
前記第１レンズ上に配置される第２レンズと、
を備え、
前記第１レンズは、
前記光源側に凸の第１凸面を含む下面と、
前記第２レンズ側に凸の第２凸面を含む上面と、
を有し、
上面視において、前記第２凸面の面積は、前記第１凸面の面積より小さく、
前記第２レンズの上面及び下面の少なくとも一方は、凹面を含む、
発光モジュール。
続きを表示（約 1,000 文字）【請求項２】
前記第２レンズの前記上面及び前記下面のそれぞれが、凹面を含む、
請求項１に記載の発光モジュール。
【請求項３】
前記第２レンズの、前記下面に含まれる前記凹面の曲率半径は、前記上面に含まれる前記凹面の曲率半径より小さい、
請求項２に記載の発光モジュール。
【請求項４】
上面視において、前記第２レンズの、前記上面に含まれる前記凹面の面積は、前記下面に含まれる前記凹面の面積より大きい、
請求項２に記載の発光モジュール。
【請求項５】
上面視において前記光源より外側に配置されるとともに、少なくとも前記第１レンズを支持するレンズ支持部をさらに備える、
請求項１又は請求項２に記載の発光モジュール。
【請求項６】
前記レンズ支持部は、内側面に凸部を有し、
前記第１レンズの前記上面は、上面視において前記第２凸面を囲む第１外端部をさらに含み、
前記第１レンズは、前記第１外端部が前記凸部の下面に接合されることで、前記レンズ支持部に支持される、
請求項５に記載の発光モジュール。
【請求項７】
前記第１レンズの前記下面は、前記レンズ支持部から露出する、
請求項６に記載の発光モジュール。
【請求項８】
前記第２レンズの前記下面は、前記凹面と、上面視において前記凹面より外側に位置する第２外端部と、を含み、
前記第２外端部は、前記レンズ支持部の上面に接合される、
請求項５に記載の発光モジュール。
【請求項９】
前記光源が載置される上面を有する基板をさらに備える、
請求項１又は請求項２に記載の発光モジュール。
【請求項１０】
表示部と、
上面視において、前記表示部側に配置される発光モジュールと、
を備え、
前記発光モジュールは、
光源と、
前記光源上に配置される第１レンズと、
前記第１レンズ上に配置される第２レンズと、
を備え、
前記第１レンズは、
前記光源側に凸の第１凸面を含む下面と、
前記第２レンズ側に凸の第２凸面を含む上面と、
を有し、
上面視において、前記第２凸面の面積は、前記第１凸面の面積より小さく、
前記第２レンズの上面及び下面の少なくとも一方は、凹面を含む、
モバイルデバイス。

発明の詳細な説明【技術分野】
【０００１】
本開示は、発光モジュール及びモバイルデバイスに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、複数のＬＥＤ素子を基板上に配備した発光モジュールと、発光モジュールを内部に配設した装置枠体と、凸レンズと凹レンズとからなる配光制御用レンズと、色相調整用の光学フィルタと、を含むＬＥＤ照明装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－０２２２５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、外部から光源が視認されることを低減する発光モジュール及びモバイルデバイスの提供を目的とする。
【課題を解決するための手段】
【０００５】
本開示の一実施形態に係る発光モジュールは、光源と、前記光源上に配置される第１レンズと、前記第１レンズ上に配置される第２レンズと、を備え、前記第１レンズは、前記光源側に凸の第１凸面を含む下面と、前記第２レンズ側に凸の第２凸面を含む上面と、を有し、上面視において、前記第２凸面の面積は、前記第１凸面の面積より小さく、前記第２レンズの上面及び下面の少なくとも一方は、凹面を含む。
【０００６】
本開示の一実施形態に係るモバイルデバイスは、表示部と、上面視において、前記表示部側に配置される発光モジュールと、を備え、前記発光モジュールは、光源と、前記光源上に配置される第１レンズと、前記第１レンズ上に配置される第２レンズと、を備え、前記第１レンズは、前記光源側に凸の第１凸面を含む下面と、前記第２レンズ側に凸の第２凸面を含む上面と、を有し、上面視において、前記第２凸面の面積は、前記第１凸面の面積より小さく、前記第２レンズの上面及び下面の少なくとも一方は、凹面を含む。
【発明の効果】
【０００７】
本開示の一実施形態によれば、外部から光源が視認されることを低減できる。
【図面の簡単な説明】
【０００８】

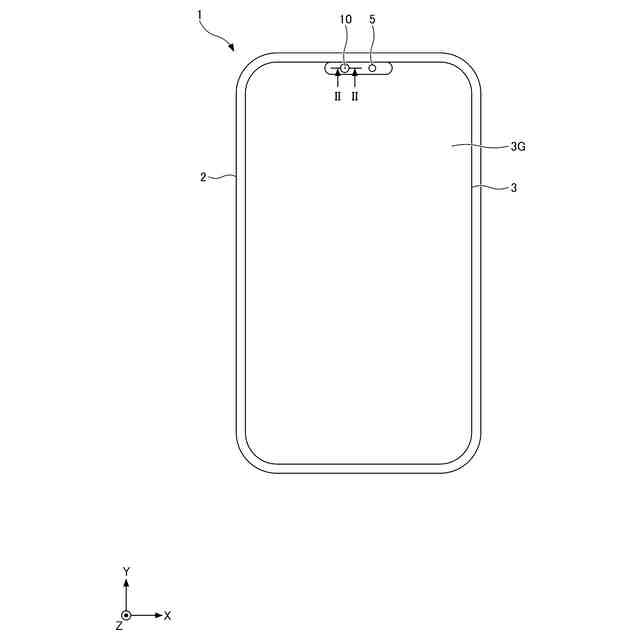

実施形態に係るモバイルデバイスを模式的に示す上面図である。

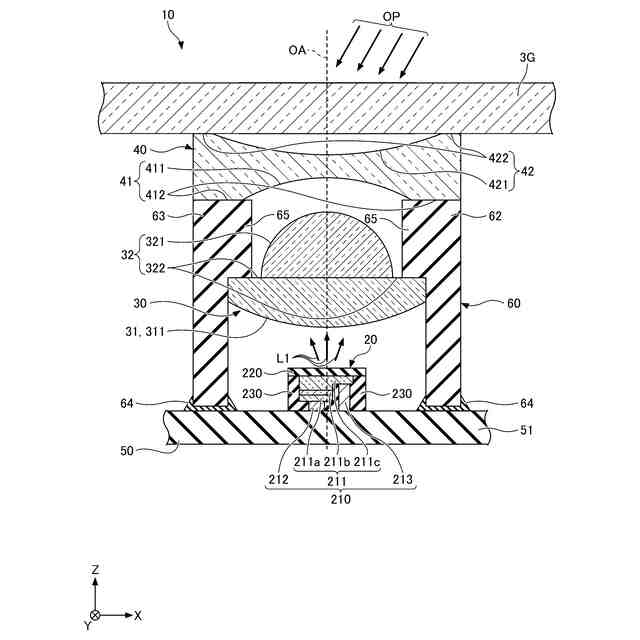

図１のII－II線における、実施形態に係る発光モジュールを模式的に示す断面図である。

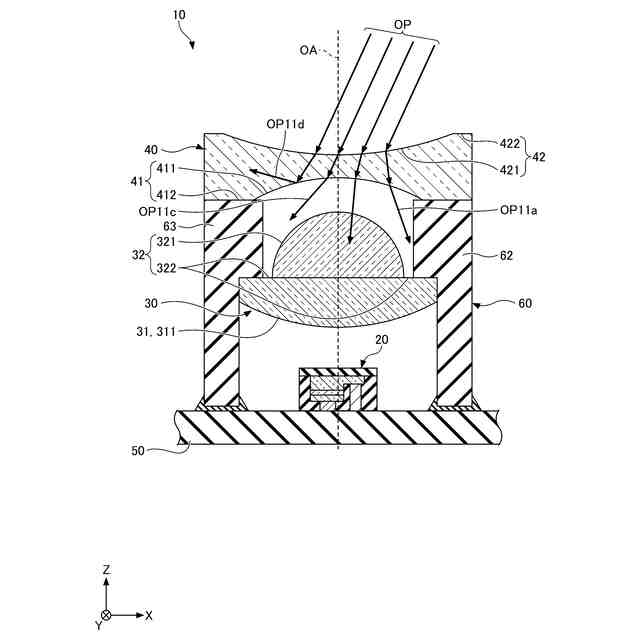

実施形態に係る発光モジュールが奏する効果の一例を説明するための模式的な断面図である。

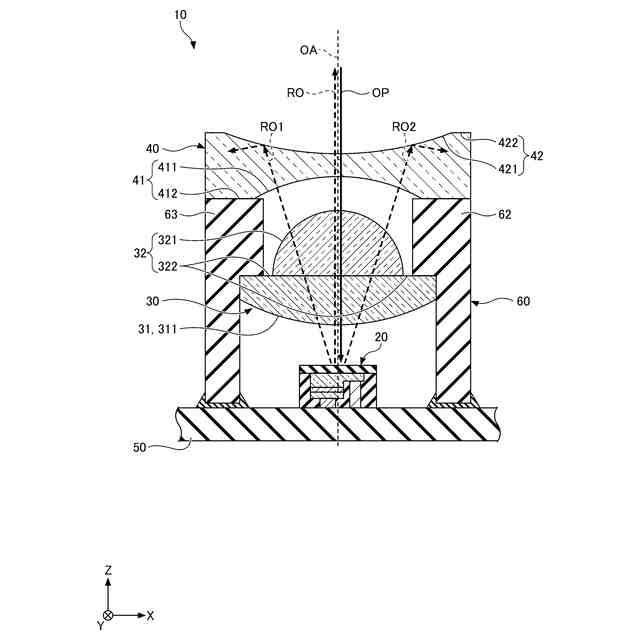

実施形態に係る発光モジュールが奏する効果の他の例を説明するための模式的な断面図である。

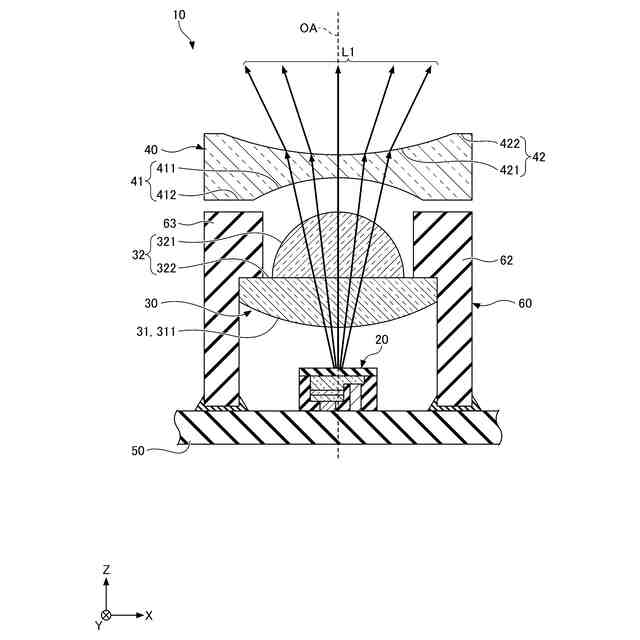

実施形態に係る発光モジュールが奏する効果のさらに他の例を説明するための模式的な断面図である。

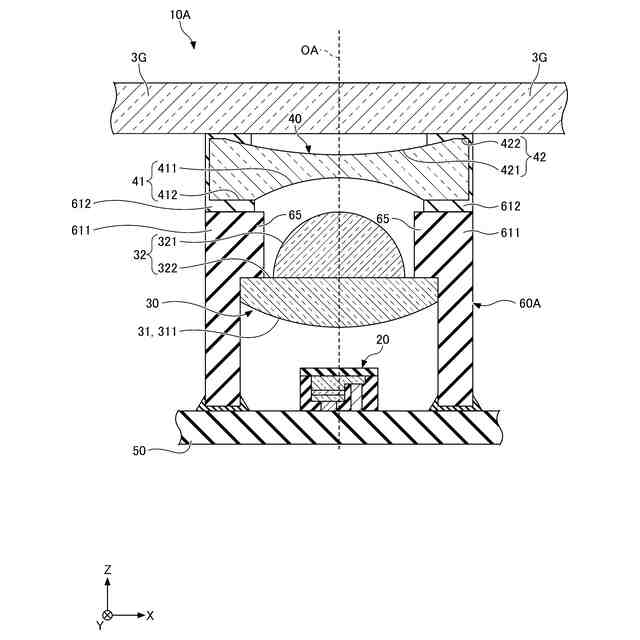

実施形態の変形例１に係る発光モジュールを模式的に示す断面図である。

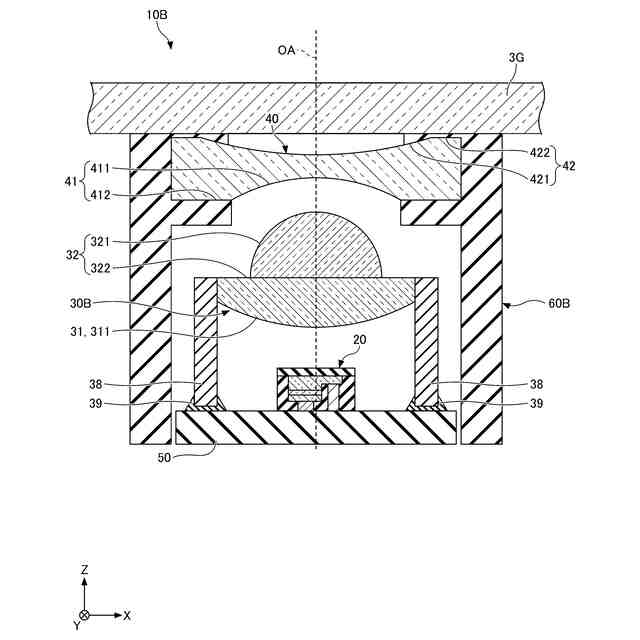

実施形態の変形例２に係る発光モジュールを模式的に示す断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して、本開示の実施形態に係る発光モジュール及びモバイルデバイスを詳細に説明する。ただし、以下に示す形態は、実施形態の技術思想を具体化するための発光モジュール及びモバイルデバイスを例示するものであって、以下に限定するものではない。また、実施形態に記載されている構成部の寸法、材質、形状、その相対的配置等は、特定的な記載がない限り、本開示の範囲をそれのみに限定する趣旨ではなく、単なる説明例にすぎない。なお、各図面が示す部材の大きさ、位置関係等は、説明を明確にするため誇張していることがある。また、以下の説明において、同一の名称、符号については、同一若しくは同質の部材を示しており、詳細な説明を適宜省略する。断面図として切断面のみを示す端面図を用いる場合がある。
【００１０】
以下に示す図においてＸ軸、Ｙ軸、及びＺ軸により方向を示す場合がある。Ｘ軸、Ｙ軸、及びＺ軸は相互に直交する方向である。Ｘ軸方向で矢印が向いている方向を＋Ｘ方向又は＋Ｘ側、＋Ｘ方向の反対方向を－Ｘ方向又は－Ｘ側と表記する。Ｙ軸方向で矢印が向いている方向を＋Ｙ方向又は＋Ｙ側、＋Ｙ方向の反対方向を－Ｙ方向又は－Ｙ側と表記する。Ｚ軸方向で矢印が向いている方向を＋Ｚ方向又は＋Ｚ側、＋Ｚ方向の反対方向を－Ｚ方向又は－Ｚ側と表記する。また、実施形態の用語における上面視とは、対象を＋Ｚ方向又は＋Ｚ側から見ることをいう。ただし、これらのことは、発光モジュール及びモバイルデバイスの使用時における向きを制限するものではなく、発光モジュール及びモバイルデバイスの向きは任意である。また、実施形態では、＋Ｚ方向又は＋Ｚ側から見たときの対象物の面を「上面」とし、－Ｚ方向又は－Ｚ側から見たときの対象物の面を「下面」とする。以下に示す実施形態においてＸ軸、Ｙ軸、及びＺ軸に沿うとは、対象がこれら軸に対して±１０°の範囲内の傾きを有することを含む。また、実施形態において直交は、９０°に対して±１０°以内の誤差を含んでもよい。

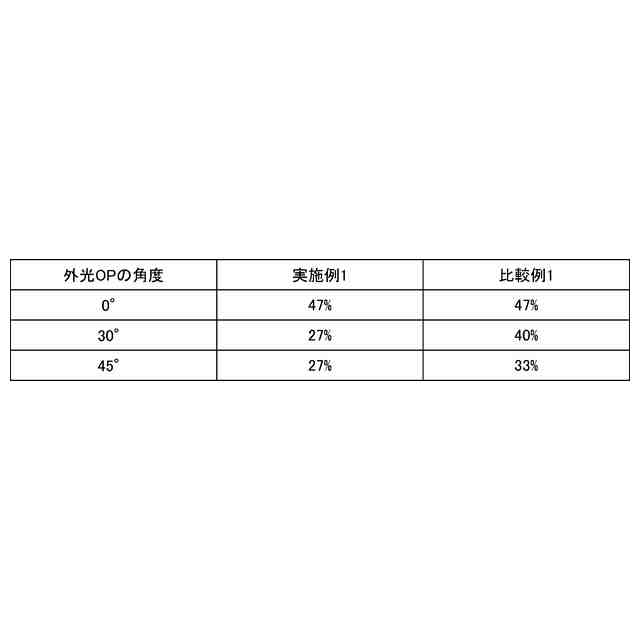

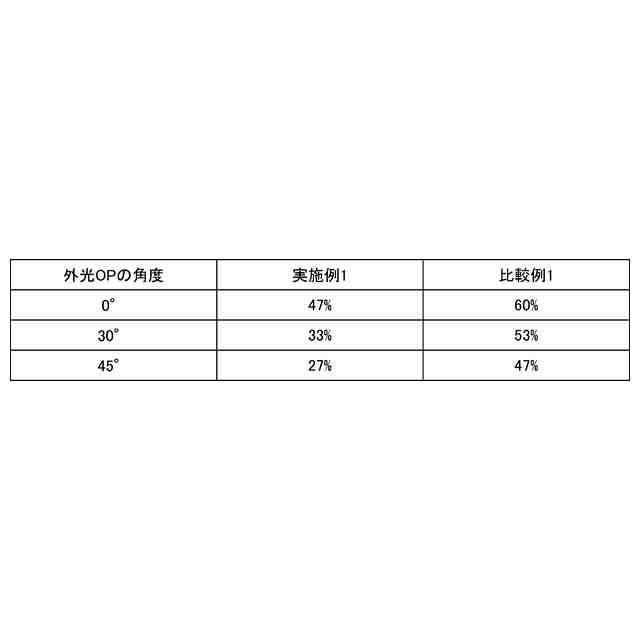

（【００１１】以降は省略されています）
