特許ウォッチ

公開番号2025158842
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061752
出願日2024-04-05
発明の名称粉体塗料組成物、塗膜、塗装品および粉体塗料組成物の製造方法
出願人国立大学法人東京大学,日本ペイント・インダストリアルコーティングス株式会社,日本ペイントコーポレートソリューションズ株式会社
代理人弁理士法人フィールズ国際特許事務所
主分類C09D 201/02 20060101AFI20251009BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】色別れを抑制できる粉体塗料組成物、この粉体塗料組成物を用いて形成された塗膜、この塗膜を備える塗装品、および粉体塗料組成物の製造方法を提供する。
【解決手段】

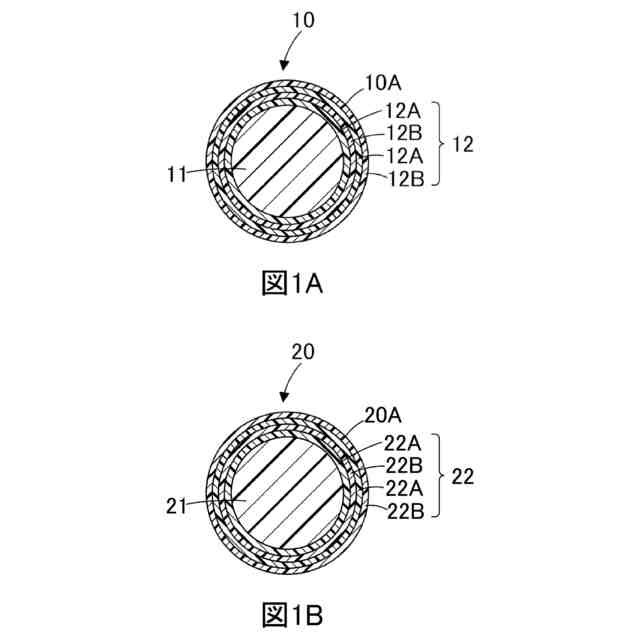

本発明の一の態様によれば、少なくとも第1粉体塗料10および第1粉体塗料10と色味が異なる第2粉体塗料20を含む粉体塗料組成物であって、第1粉体塗料10の表面10Aと第2粉体塗料20の表面20Aが、同じ帯電極性を有し、第1粉体塗料10および第2粉体塗料20が、それぞれ、塗料粉末11、21と、塗料粉末11、21の少なくとも一部を被覆するコーティング層12、22とを含み、コーティング層12、22は、カチオン性ポリマーを含むカチオン性ポリマー含有層12A、22Aおよびアニオン性ポリマーを含むアニオン性ポリマー含有層12B、22Bの少なくともいずれかを含む、粉体塗料組成物。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも第１粉体塗料および前記第１粉体塗料と色味が異なる第２粉体塗料を含む粉体塗料組成物であって、
前記第１粉体塗料の表面と前記第２粉体塗料の表面が、同じ帯電極性を有し、
前記第１粉体塗料および前記第２粉体塗料が、それぞれ、塗料粉末と、前記塗料粉末の少なくとも一部を被覆するコーティング層とを含み、
各前記コーティング層は、カチオン性ポリマーを含むカチオン性ポリマー含有層およびアニオン性ポリマーを含むアニオン性ポリマー含有層の少なくともいずれかを含む、粉体塗料組成物。
続きを表示（約 1,100 文字）【請求項２】
各前記コーティング層は、１以上の前記カチオン性ポリマー含有層と１以上の前記アニオン性ポリマー含有層が積層された部分を有する、請求項１に記載の粉体塗料組成物。
【請求項３】
各前記コーティング層は、前記カチオン性ポリマー含有層および前記アニオン性ポリマー含有層が交互に積層された部分を有する、請求項２に記載の粉体塗料組成物。
【請求項４】
前記第１粉体塗料の前記表面および前記第２粉体塗料の前記表面が、いずれも前記アニオン性ポリマー含有層の表面である、請求項１に記載の粉体塗料組成物。
【請求項５】
請求項１ないし４のいずれか一項に記載された粉体塗料組成物を用いて形成された塗膜。
【請求項６】
被塗装物と、
前記被塗装物に形成された請求項５に記載の塗膜と
を備える、塗装品。
【請求項７】
少なくとも第１粉体塗料および前記第１粉体塗料と色味が異なる第２粉体塗料を含む粉体塗料組成物の製造方法であって、
第１塗料粉末の表面に、カチオン性ポリマーを含むカチオン性ポリマー含有層およびアニオン性ポリマーを含むアニオン性ポリマー含有層の少なくともいずれかを含み、かつ前記第１塗料粉末の少なくとも一部を被覆するコーティング層を形成して、第１粉体塗料を形成する工程と、
第２塗料粉末の表面に、カチオン性ポリマーを含むカチオン性ポリマー含有層およびアニオン性ポリマーを含むアニオン性ポリマー含有層の少なくともいずれかを含み、かつ前記第２塗料粉末の少なくとも一部を被覆するコーティング層を形成して、表面が前記第１粉体塗料の表面と同じ帯電極性を有する第２粉体塗料を形成する工程と、
前記第１粉体塗料および前記第２粉体塗料をドライブレンドする工程と、を備える、粉体塗料組成物の製造方法。
【請求項８】
前記第１粉体塗料の前記コーティング層および前記第２粉体塗料の前記コーティング層は、それぞれ、１以上の前記カチオン性ポリマー含有層と１以上の前記アニオン性ポリマー含有層が積層された部分を有する、請求項７に記載の粉体塗料組成物の製造方法。
【請求項９】
前記第１粉体塗料の前記コーティング層および前記第２粉体塗料の前記コーティング層は、それぞれ、前記カチオン性ポリマー含有層および前記アニオン性ポリマー含有層が、交互に積層された部分を有する、請求項８に記載の粉体塗料組成物の製造方法。
【請求項１０】
前記第１粉体塗料の前記表面および前記第２粉体塗料の前記表面が、前記アニオン性ポリマー含有層の表面である、請求項７に記載の粉体塗料組成物の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粉体塗料組成物、塗膜、塗装品および粉体塗料組成物の製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来から、塗料としては、有機溶剤を用いた液体塗料が用いられている。しかしながら、近年、揮発性有機化合物（ＶＯＣ）排出抑制をはじめとした環境保全や、人々の健康に配慮する観点から、有機溶剤を含まない塗料である粉体塗料組成物が注目されている。
【０００３】
粉体塗料組成物は、塗料粉末を用いるものであり、粉体塗料組成物をドライな状態で噴霧等により被塗装物に形成した後、焼き付けることによって、塗膜を形成するものである（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１６１１６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
現在、粉体塗料組成物においては、異なる色味の２以上の粉体塗料を混合して、任意の色味への調色することが望まれている。しかしながら、色味が異なる２種以上の粉体塗料を含む粉体塗料組成物を用いて、被塗装物に塗膜を形成すると、均一に粉体塗料を混合したとしても、塗膜において色味が分かれてしまう、いわゆる色別れが生じるおそれがある。
【０００６】
本発明は、前記問題を解決するためになされたものである。すなわち、色別れを抑制できる粉体塗料組成物、この粉体塗料組成物を用いて形成された塗膜、この塗膜を備える塗装品、および粉体塗料組成物の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
［１］少なくとも第１粉体塗料および前記第１粉体塗料と色味が異なる第２粉体塗料を含む粉体塗料組成物であって、前記第１粉体塗料の表面と前記第２粉体塗料の表面が、同じ帯電極性を有し、前記第１粉体塗料および前記第２粉体塗料が、それぞれ、塗料粉末と、前記塗料粉末の少なくとも一部を被覆するコーティング層とを含み、各前記コーティング層は、カチオン性ポリマーを含むカチオン性ポリマー含有層およびアニオン性ポリマーを含むアニオン性ポリマー含有層の少なくともいずれかを含む、粉体塗料組成物。
【０００８】
［２］各前記コーティング層は、１以上の前記カチオン性ポリマー含有層と１以上の前記アニオン性ポリマー含有層が積層された部分を有する、前記［１］に記載の粉体塗料組成物。
【０００９】
［３］各前記コーティング層は、前記カチオン性ポリマー含有層および前記アニオン性ポリマー含有層が、交互に積層された部分を有する、前記［２］に記載の粉体塗料組成物。
【００１０】
［４］前記第１粉体塗料の前記表面および前記第２粉体塗料の前記表面が、いずれも前記アニオン性ポリマー含有層の表面である、前記［１］ないし［３］のいずれか一項に記載の粉体塗料組成物。
（【００１１】以降は省略されています）

関連特許
