特許ウォッチ

公開番号2025088373
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023203042
出願日2023-11-30
発明の名称原子力電池
出願人住友化学株式会社,国立大学法人東京大学
代理人弁理士法人秀和特許事務所
主分類G21H 1/10 20060101AFI20250604BHJP(核物理;核工学)
要約【課題】軽量且つ薄膜化を実現可能な原子力電池を提供する。
【解決手段】空間反転対称性の破れに基づく非相反伝導を示す熱電変換部と、
前記熱電変換部に互いに離間して設けられた、非相反熱電信号を取り出すための一対の電極と、
を備えた熱電変換素子を含有する原子力電池であって、
前記原子力電池を構成する少なくとも1つの構成部材は放射性同位体元素を含む、原子力電池により、上記課題を解決する。

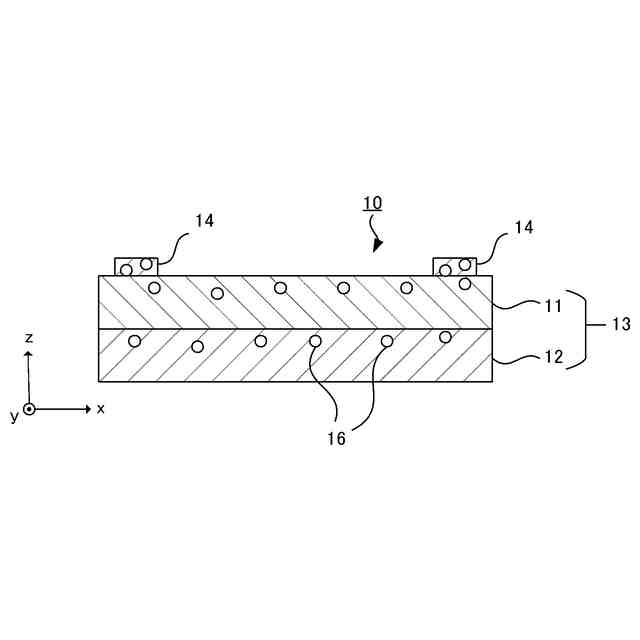

【選択図】図1
特許請求の範囲【請求項１】
空間反転対称性の破れに基づく非相反伝導を示す熱電変換部と、
前記熱電変換部に互いに離間して設けられた、非相反熱電信号を取り出すための一対の電極と、
を備えた熱電変換素子を含有する原子力電池であって、
前記原子力電池を構成する少なくとも１つの構成部材は放射性同位体元素を含む、原子力電池。
続きを表示（約 1,000 文字）【請求項２】
前記熱電変換部が、互いに積層された強磁性金属層及び常磁性金属層を含む熱電変換層であり、
前記一対の電極が、前記熱電変換層に前記熱電変換層の面内方向に互いに離間して設けられている、請求項１に記載の原子力電池。
【請求項３】
前記一対の電極の離間距離が、０．１μｍ以上、１０００μｍ以下である、請求項２に記載の原子力電池。
【請求項４】
前記常磁性金属層が単層又は積層された複数の層からなり、前記常磁性金属層の前記単層又は前記積層された複数の層のそれぞれが、Ｐｔ、Ｐｄ、Ｗ、ＡｕＷ合金、Ｔａ、ＣｕＩｒ合金、ＣｕＢｉ合金、ＢｉＳｂ合金、又はＢｉＳｅ合金で構成される、請求項２に記載の原子力電池。
【請求項５】
前記強磁性金属層が単層又は積層された複数の層からなり、前記強磁性金属層の前記単層又は前記積層された複数の層のそれぞれが、Ｎｉ－Ｆｅ合金、Ｆｅ、Ｃｏ、Ｎｉ、Ｇｄ、ＣｏＦｅＢ合金、又は（Ｇａ,Ｆｅ）Ｓｂ合金で構成されている、請求項２に記載の原
子力電池。
【請求項６】
前記放射性同位体元素が、ベリリウム－１０、炭素－１４、アルミニウム－２６、ケイ素－３２、塩素－３６、アルゴン－３９、カリウム－４０、ニッケル－６３、セレン－７９、ルビジウム－８７、ジルコニウム－９３、インジウム－１１５、セシウム－１３７、ランタン－１３８、ニオブ－９４、テクネチウム－９８、ルテチウム－７１、ネオジム－１４４、サマリウム－１４６、サマリウム－１４７、ガドリニウム－１５２、白金－１９０、ビスマス－２１０、ポロニウム－２０９、トリウム－２３２、ウラン－２３２、ウラン－２３３、ウラン－２３４、ウラン－２３５、ウラン－２３６、ウラン－２３８、プルトニウム－２３６、プルトニウム－２３８、プルトニウム－２３９、プルトニウム－２４４、アメリシウム－２４１、アメリシウム－２４３、キュリウム－２４４、キュリウム－２４６、キュリウム－２４７、キュリウム－２４８、カリホルニウム－２４９、及びカリホルニウム－２５１からなる群から選ばれる少なくとも１つの元素を含む、請求項１に記載の原子力電池。
【請求項７】

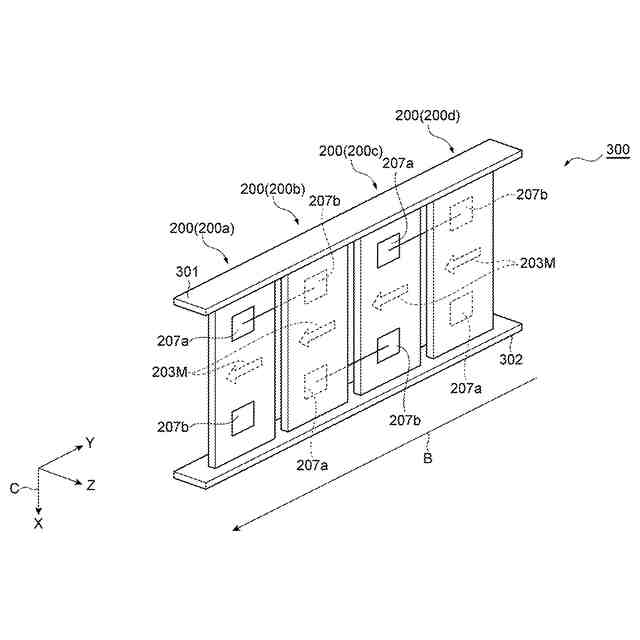

請求項１～６のいずれか１項に記載の原子力電池を複数備え、複数の前記原子力電池は、各原子力電池からの非相反熱電信号が同極性で重畳可能なように互いに電気的に接続されている、原子力電池モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、放射性同位体元素を含むことで崩壊熱から電気エネルギーを取り出せる原子力電池に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
原子力発電の燃料には使用後も放射性同位体が含まれ、原子核崩壊熱を恒常的に放出することからその長期管理が極めて重要な課題となる。その熱エネルギーを上手に転換し電気として利用する手立てがあれば、長期間動作する極めて安定な電源と見なすことができる。実際に、太陽光発電が使えない深宇宙探査機には、放射性同位体と熱電素子を組み合わせた同位体電池が搭載されており、数十年にわたる長期ミッションを支え今なお深宇宙の姿を地球に送信し続けている。
【０００３】
従来技術としては放射性同位体熱電気転換器（ＲＴＧ：Radioisotope thermoelectric generator）が使われている。放射性崩壊から電力を取り出せる。熱電対を用い、ゼーベ
ック効果によって放射性物質の崩壊熱を電気に変換している。
例えば、特許文献１には、放射線による劣化が小さく、小型化可能な原子力電池が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－８５７７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示された原子力電池は、温度勾配を利用するため冷却が必要であり、装置が大掛かりなものになる。そのため、更なる軽量・薄膜化が求められていた。
本開示は、上記事情に鑑みて為されたものであり、その目的は軽量且つ薄膜化を実現可能な原子力電池を提供することにある。
【課題を解決するための手段】
【０００６】

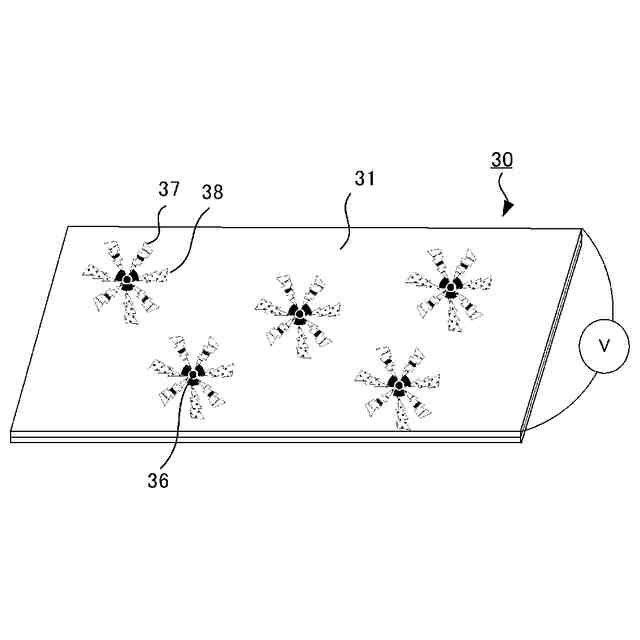

発明者らは鋭意検討の結果、空間反転対称性の破れに基づく非相反伝導を示す熱電変換部と、前記熱電変換部に互いに離間して設けられた、非相反熱電信号を取り出すための一対の電極と、を備えた熱電変換素子により、ミクロスケールでの温度揺らぎから熱電変換可能な熱電変換素子を提供できることを見出した。そして、該熱電変換素子を備えた原子力電池において、原子力電池を構成する少なくとも１つの構成部材が放射性同位体を含むことで、軽量且つ薄膜化が可能な原子力電池に想到した。
【０００７】
即ち本開示の一形態は、空間反転対称性の破れに基づく非相反伝導を示す熱電変換部と、
前記熱電変換部に互いに離間して設けられた、非相反熱電信号を取り出すための一対の電極と、
を備えた熱電変換素子を含有する原子力電池であって、
前記原子力電池を構成する少なくとも１つの構成部材は放射性同位体元素を含む、原子力電池、に関する。
【０００８】

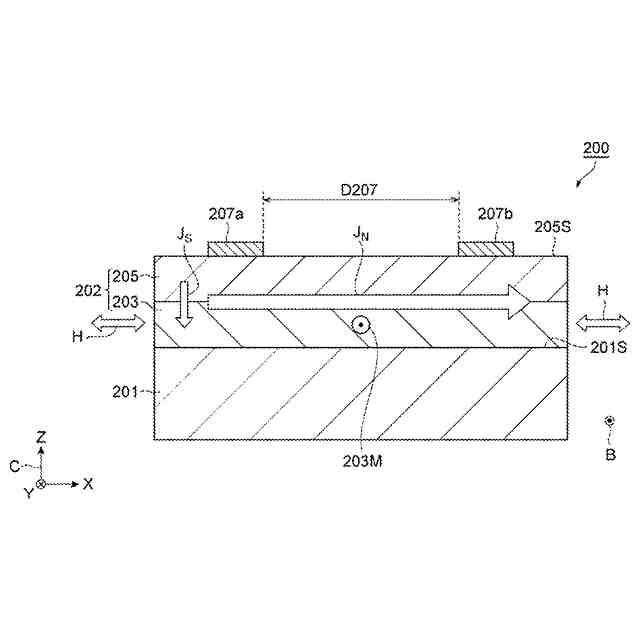

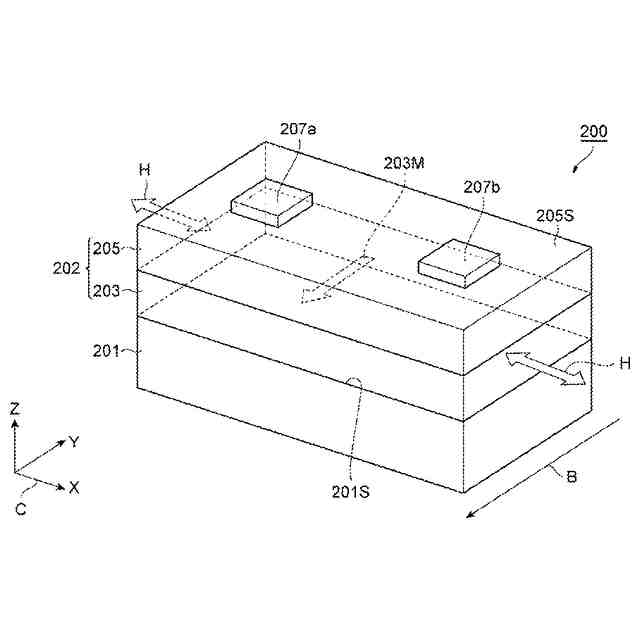

本開示では、前記熱電変換部が、互いに積層された強磁性金属層及び常磁性金属層を含む熱電変換層であり、前記一対の電極が、前記熱電変換層に前記熱電変換層の面内方向に
互いに離間して設けられている形態が好ましい。これにより、熱電変換層の空間反転対称性の破れに基づく熱電変換の電圧が大きくなるため、原子力電池の発電効率が特に高くなる。
【０００９】
本開示では、前記一対の電極の離間距離が、０．１μｍ以上、１０００μｍ以下である形態が好ましい。このような範囲とすることで、熱電変換の電圧が大きくなるため、原子力電池の発電効率が高くなる。
【００１０】
本開示では、前記常磁性金属層が単層又は積層された複数の層からなり、前記常磁性金属層の前記単層又は前記積層された複数の層のそれぞれが、Ｐｔ、Ｐｄ、Ｗ、ＡｕＷ合金、Ｔａ、ＣｕＩｒ合金、ＣｕＢｉ合金、ＢｉＳｂ合金、又はＢｉＳｅ合金で構成される形態が好ましい。これにより、熱電変換層の空間反転対称性の破れに基づく伝導の非相反性が特に大きくなるため、原子力電池の発電効率が特に高くなる。
（【００１１】以降は省略されています）
