公開番号2025158349
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024060816
出願日2024-04-04
発明の名称モータ
出願人ミネベアミツミ株式会社
代理人弁理士法人NYTパートナーズ
主分類H02K 3/50 20060101AFI20251009BHJP(電力の発電,変換,配電)
要約【課題】導線の結合の機械的な強度を向上させることができるモータを提供する。
【解決手段】モータ1は、コイル28を形成する導線28aと、分岐した2つの部分46b、46bを有する第1導電部材46と、第2導電部材50と、を備え、前記導線28aの一部分は前記2つの部分46b、46bに挟まれ、前記第2導電部材50は、前記2つの部分46b、46b及び前記導線28aの一部分を圧着している。
【選択図】図5
特許請求の範囲【請求項１】
コイルを形成する導線と、
分岐した２つの部分を有する第１導電部材と、
第２導電部材と、を備え、
前記導線の一部分は前記２つの部分に挟まれ、
前記第２導電部材は、前記２つの部分及び前記導線の一部分を圧着している、モータ。
続きを表示（約 260 文字）【請求項２】
前記第２導電部材は、孔部を備え、
前記導線は前記孔部を通過している、請求項１に記載のモータ。
【請求項３】
前記第２導電部材は前記２つの部分を囲んでいる、請求項１又は２に記載のモータ。
【請求項４】
前記第２導電部材は、前記２つの部分のうち、一方の前記部分から他方の前記部分に向かって延在している、請求項１から３のいずれかに記載のモータ。
【請求項５】
前記第２導電部材は、前記導線が延在する方向に延在している、請求項４に記載のモータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば特許文献１には、モータにおいて、コイルの引き出し線と接続端子との間の結合を容易にする技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－３８９３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
引き出し線と接続端子との間の電気的な接続のさらなる向上にあたって、引き出し線と接続端子との間の機械的な結合の強度を向上させることが必要である。
【０００５】
そこで、本発明は、導線の結合の機械的な強度を向上させることができるモータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係るモータは、コイルを形成する導線と、分岐した２つの部分を有する第１導電部材と、第２導電部材と、を備え、前記導線の一部分は前記２つの部分に挟まれ、前記第２導電部材は、前記２つの部分及び前記導線の一部分を圧着している。
【図面の簡単な説明】
【０００７】

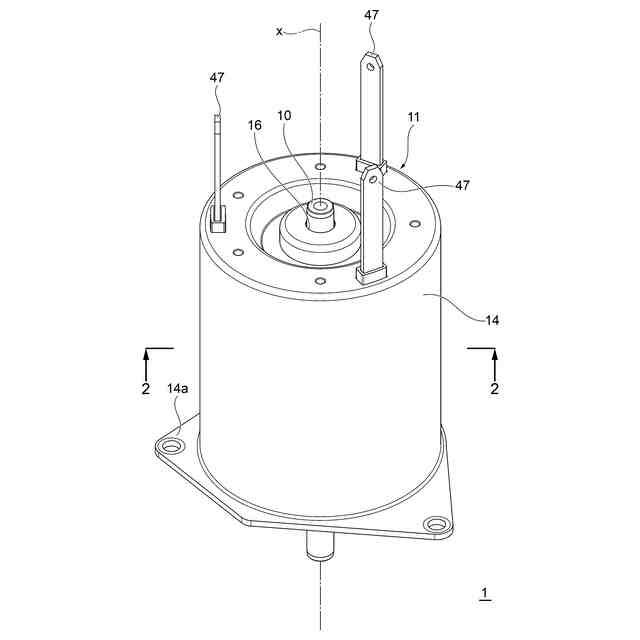

本発明の一実施形態に係るモータ１の構造を概略的に示す斜視図である。

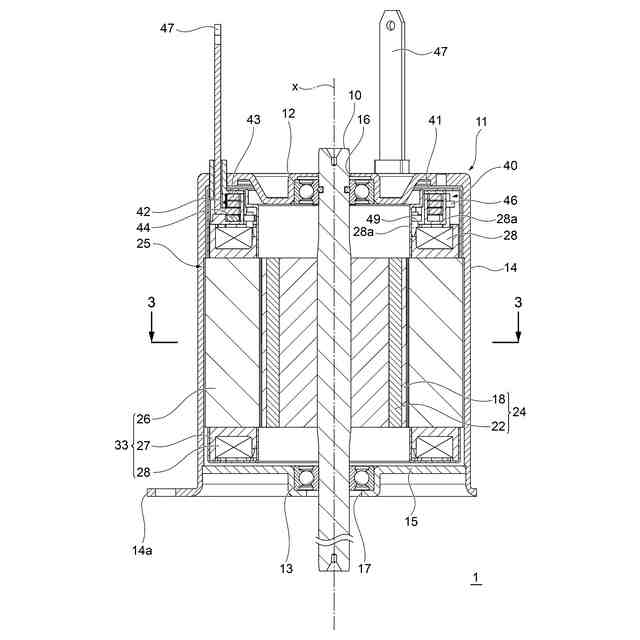

図１の２－２線に沿った断面図である。

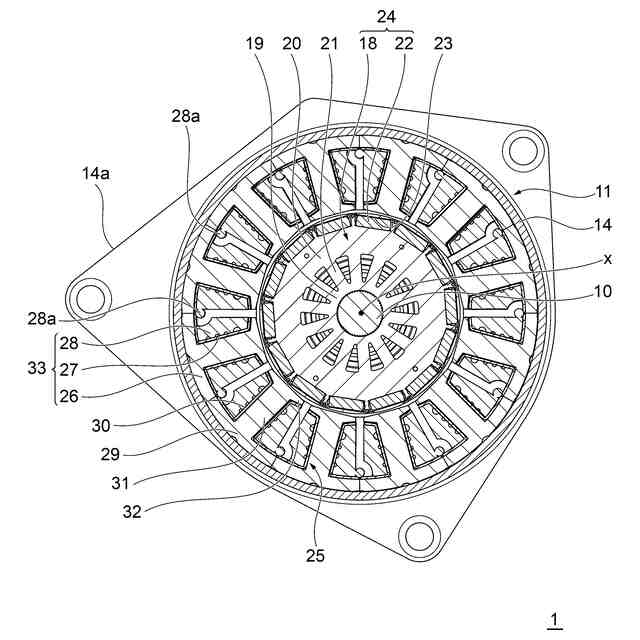

図２の３－３線に沿った断面図である。
一具体例に係るステータアセンブリ２５の構造を概略的に示す斜視図である。

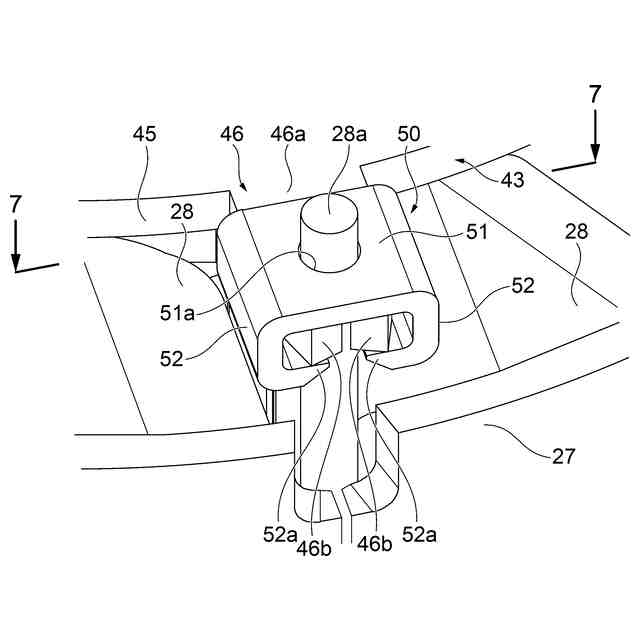

バスバーユニット４０とコイル２８との間の電気的な接続の一例を示す上側から見た斜視図である。
バスバーユニット４０とコイル２８との間の電気的な接続の一例を示す下側から見た斜視図である。

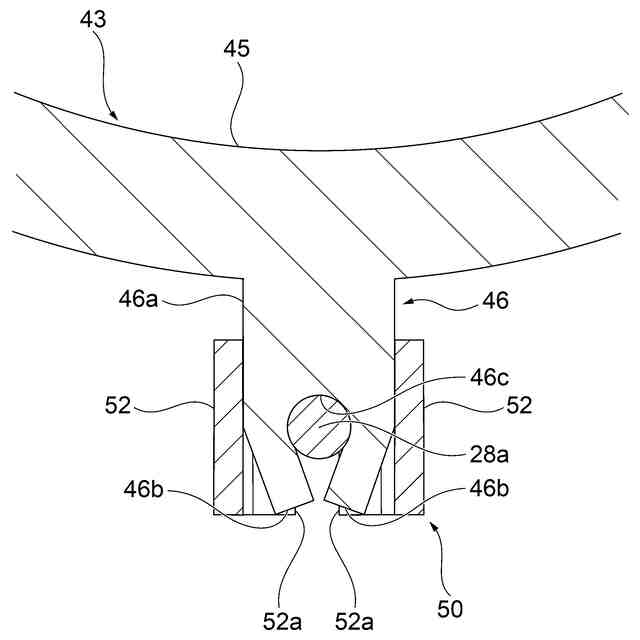

図５の７－７線に沿った断面図である。
外側端子４６及び導線２８ａに導電部材５０を取り付ける場面を説明するための斜視図である。

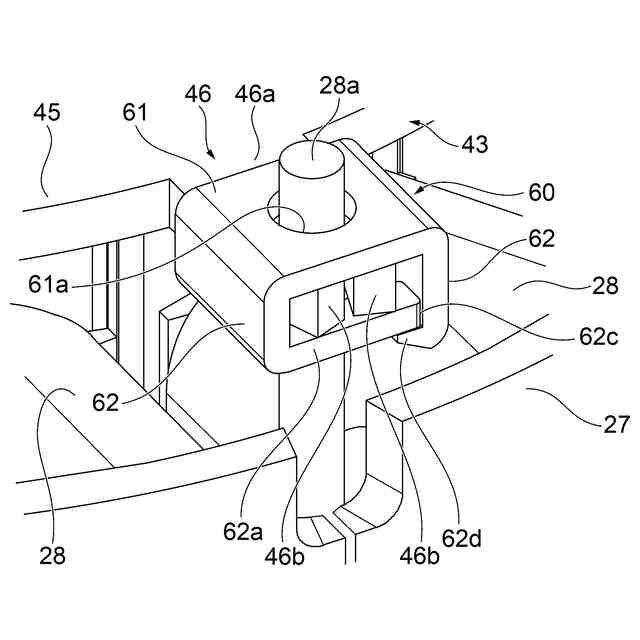

外側端子４６とコイル２８との間の電気的な接続の別の一例を示す上側から見た斜視図である。
外側端子４６とコイル２８との間の電気的な接続の別の一例を示す下側から見た斜視図である。
外側端子４６及び導線２８ａに導電部材６０を取り付ける場面を説明するための斜視図である。

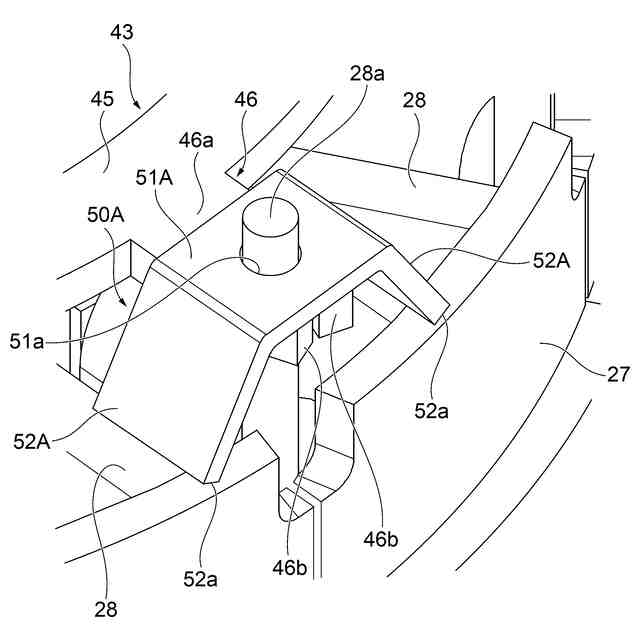

外側端子４６とコイル２８との間の電気的な接続のさらに別の一例を示す上側から見た斜視図である。
外側端子４６とコイル２８との間の電気的な接続のさらに別の一例を示す下側から見た斜視図である。
外側端子４６及び導線２８ａに導電部材７０を取り付ける場面を説明するための斜視図である。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して、本発明の一実施形態について説明する。図１は、本発明の一実施形態に係るモータ１の構造を概略的に示す斜視図である。図２は、本発明の一実施形態に係るモータ１の構造を概略的に示す垂直断面図である。図３は、本発明の一実施形態に係るモータ１の構造を概略的に示す水平断面図である。なお、図２は、モータ１の回転軸心を構成する軸線ｘを含む仮想平面に沿った、図１の２－２線に沿った断面図に相当する。また、図３は、軸線ｘに直交する仮想平面に沿った、図２の３－３線に沿った断面図に相当する。
【０００９】
なお、以下のモータ１の実施形態の説明において、軸線ｘに沿った方向（以下、「軸方向」という。）における一方の側を上側、一方の側の反対の他方の側を下側と規定する。軸方向において規定されるこれら上側及び下側は、重力方向における上下関係とは必ずしも一致しない。また、軸線ｘに垂直な方向にモータ１の径方向が規定される。この径方向において、軸線ｘから遠ざかる側を径方向における外側（外周側）と規定する一方で、軸線ｘに近づく方向を径方向における内側（内周側）と規定する。さらに、軸線ｘ周りにモータ１の周方向が規定される。
【００１０】
図１～図３を併せて参照すると、モータ１は、例えば軸線ｘを中心軸線とする円柱状のシャフト１０を備えている。シャフト１０は、ハウジング１１に固定される２つの軸受１２、１３に回転自在に支持されている。軸受１２、１３は、シャフト１０とハウジング１１との間に例えば圧入などにより取り付けられている。軸受１２、１３は例えば玉軸受である。この例では、シャフト１０は、ハウジング１１の上端から上側よりも、ハウジング１１の下端から下側により大きく突出している。
（【００１１】以降は省略されています）
