公開番号2025164050
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067776
出願日2024-04-18
発明の名称モータ
出願人ミネベアミツミ株式会社
代理人アインゼル・フェリックス=ラインハルト,個人,個人
主分類H02K 11/215 20160101AFI20251023BHJP(電力の発電,変換,配電)
要約【課題】例えば、センサへの金属粉の付着が防止されたモータの提供。
【解決手段】例えば、回転軸(S)と、非磁性体で形成されたブラケット(2)と、回転軸(S)をブラケット(2)に対して回転可能に支持する軸受(32)と、整流子(34)と、回転軸(S)に固定されたマグネット(7)と、回転軸方向において、ブラケット(2)の一方の面(2a)に配置されたセンサ(6)と、回転軸方向において、ブラケット(2)の他方の面(2b)に配置されたブラシ(35)と、を備え、センサ(6)は、マグネット(7)の磁束を検出する、モータ(1)。
【選択図】図11
特許請求の範囲【請求項１】
回転軸と、
非磁性体で形成されたブラケットと、
前記回転軸を前記ブラケットに対して回転可能に支持する軸受と、
整流子と、
前記回転軸に固定されたマグネットと、
回転軸方向において、前記ブラケットの一方の面に配置されたセンサと、
回転軸方向において、前記ブラケットの他方の面に配置されたブラシと、を備え、
前記センサは、前記マグネットの磁束を検出する、モータ。
続きを表示（約 580 文字）【請求項２】
前記ブラケットの前記一方の面に配置された基板を備え、
前記センサが前記基板に電気接続されている、請求項１に記載のモータ。
【請求項３】
前記ブラケットには、前記センサを収容するポケットが設けられており、
前記ポケットは、前記ブラケットの前記一方の面の側に開口し、
前記ポケットは、
径方向において前記マグネットに対向する内周部と、
側部と、
底部と、を備え、
前記センサは、前記ポケットの前記内周部、前記側部、前記底部に囲まれている、請求項１または２に記載のモータ。
【請求項４】
前記センサは、本体と、配線と、を備え、
前記ポケットは、前記センサの前記本体を収容する部分と、前記センサの前記配線を収容する部分と、を備える、請求項３に記載のモータ。
【請求項５】
前記センサの前記配線は、前記ブラケットの前記他方の面から前記一方の面に向かう方向に延在して基板に電気接続されている、請求項４に記載のモータ。
【請求項６】
径方向において、前記ブラケットは、前記整流子に対向する壁を備え、
前記ポケットの前記内周部は、前記壁に対して前記マグネット側にある、請求項３から５のいずれかに記載のモータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
ブラシ付きＤＣモータとして、モータの回転を検出するセンサを備えるものが知られている。例えば、特許文献１には、基体に成形されたポケット内にパルス受信器が挿入されたモータが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特表２００３－５０１９９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ブラシ付きＤＣモータにおいて、ブラシと整流子との摩擦により発生した金属粉がセンサに付着すると、例えば端子間のショートが発生する可能性がある。本発明は、センサへの金属粉の付着が防止されたモータの提供を課題の一例とする。
【課題を解決するための手段】
【０００５】
本発明の一例であるモータは、回転軸と、非磁性体で形成されたブラケットと、前記回転軸を前記ブラケットに対して回転可能に支持する軸受と、整流子と、前記回転軸に固定されたマグネットと、回転軸方向において、前記ブラケットの一方の面に配置されたセンサと、回転軸方向において、前記ブラケットの他方の面に配置されたブラシと、を備え、前記センサは、前記マグネットの磁束を検出する。
【図面の簡単な説明】
【０００６】

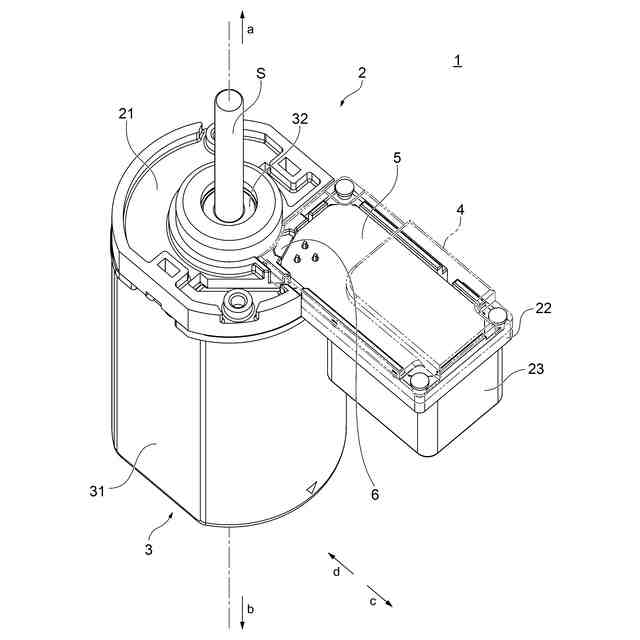

本発明の一例である実施の形態にかかるモータの斜視図である。

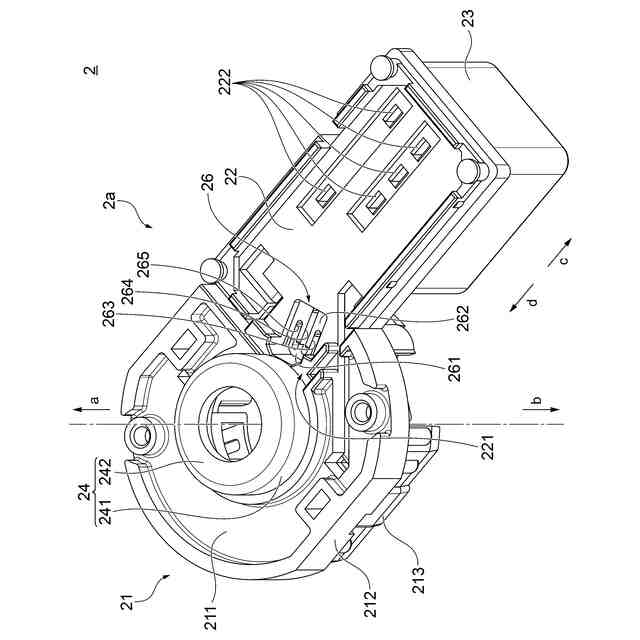

本発明の一例である実施の形態にかかるモータが備えるブラケットの斜視図である。
本発明の一例である実施の形態にかかるモータが備えるブラケットの他の斜視図である。
本発明の一例である実施の形態にかかるモータが備えるブラケットのポケットを拡大して示す斜視図である。
本発明の一例である実施の形態にかかるモータが備えるセンサの斜視図である。

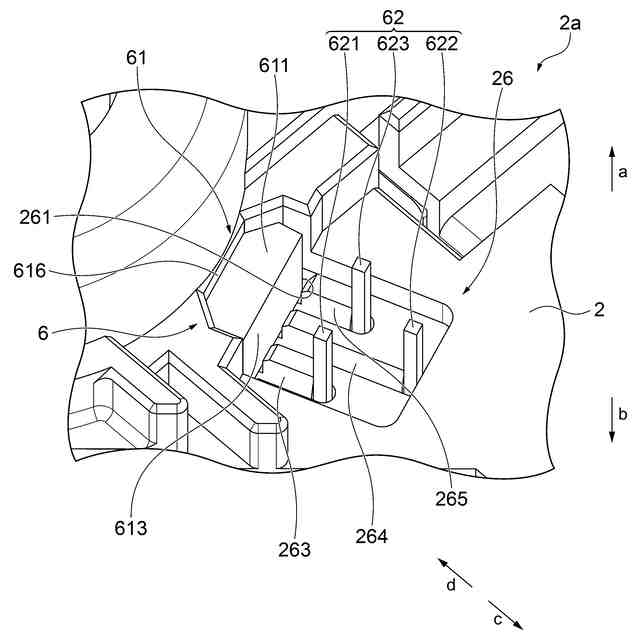

本発明の一例である実施の形態にかかるモータにおいて、センサがブラケットのポケットに収容される態様の例を示す斜視図である。

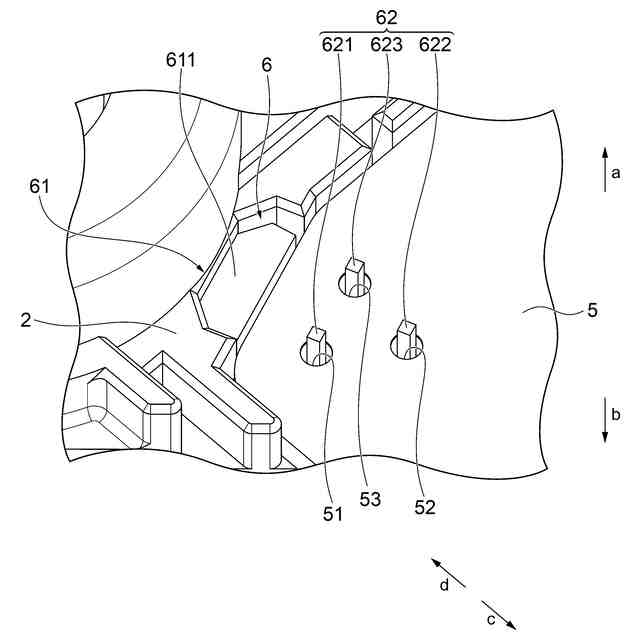

本発明の一例である実施の形態にかかるモータにおいて、センサの配線が基板に接続される態様の例を示す斜視図である。
本発明の一例である実施の形態にかかるモータが備えるブラケットにおいて、ブラシが配置される態様の例を示す斜視図である。
本発明の一例である実施の形態にかかるモータにおける、センサとブラシの配置の例を示す断面斜視図である。
本発明の一例である実施の形態にかかるモータにおいて、整流子とブラシの配置の例を示す断面斜視図である。

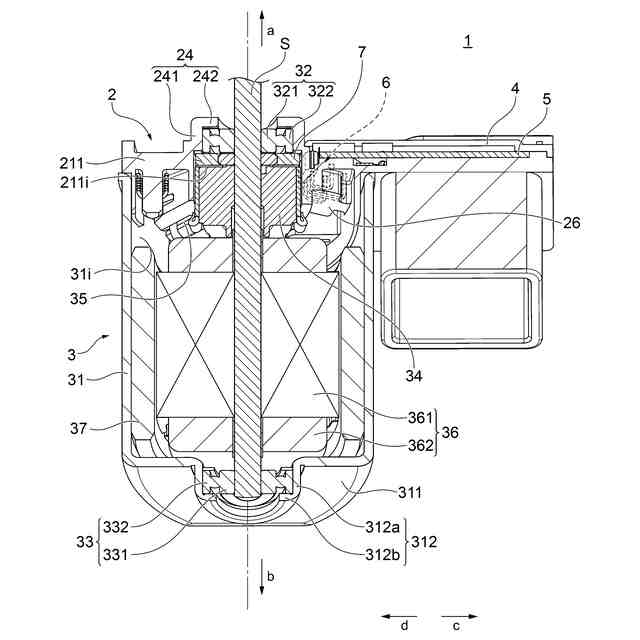

本発明の一例である実施の形態にかかるモータにおいて、回転軸に沿った面で切断して得られる面を示す断面斜視図である。
【発明を実施するための形態】
【０００７】
本発明の実施の形態の説明において、説明の便宜上、回転軸Ｓに沿った方向を回転軸方向とする。回転軸方向において、モータ本体３からブラケット２に向かう方向（矢印ａ方向）を一方側、その反対方向（矢印ｂ方向）を他方側とする。また、回転軸Ｓに直交する矢印ｃｄ方向を径方向と称し、回転軸Ｓから離れる矢印ｃ方向を径方向における外側または一方側、回転軸Ｓに近づく矢印ｄ方向を径方向における内側または他方側と称する。ある部材または部分において、径方向における外側（矢印ｃ方向）の面を外周面、径方向における内側（矢印ｄ方向）の面を内周面と称することがある。さらに、回転軸Ｓの周りに回転する方向を周方向と称することがある。
【０００８】
以下、本発明の一例である実施の形態について図面（図１～図１１）を参照しながら説明する。図１は、本実施の形態にかかるモータ１の全体構成を示す斜視図である。図２は、モータ１が備えるブラケット２の斜視図であり、ブラケット２の一方の面２ａを視認しやすいように示した図である。図３は、ブラケット２の他の斜視図であり、ブラケット２の他方の面２ｂを視認しやすいように示した図である。図４は、ブラケット２のポケット２６の、回転軸方向における他方側を視認しやすいように拡大して示した斜視図である。なお、図４では、ポケット２６の内部に収容され、隠れているセンサ６を破線で示している。図５は、モータ１が備えるセンサ６の斜視図である。図６は、センサ６がブラケット２のポケット２６に収容される態様の例を示す斜視図である。図７は、センサ６の配線６２が基板５に接続される態様の例を示す斜視図である。図８は、ブラケット２にブラシ３５が配置される態様の例を示す斜視図である。図９は、センサ６およびブラシ３５の配置の例を示す断面斜視図である。図１０は、整流子３４とブラシ３５の配置の例を示す断面斜視図である。図１１は、モータ１において、回転軸Ｓの中心線に沿った面で切断して得られる面を示す断面斜視図である。
【０００９】
図１に示すように、モータ１は、回転軸Ｓと、ブラケット２と、モータ本体３と、カバー４（仮想線で示されている）と、基板５と、センサ６と、を備える。モータ本体３は、筒状のケース３１を備える。回転軸方向において、ブラケット２は、モータ本体３の一方側（矢印ａ方向）に配置されている。ブラケット２は、モータ本体３のケース３１の、回転軸方向における一方側（矢印ａ方向）を覆っている。
【００１０】
ブラケット２は、モータ本体３の筒状のケース３１を覆う部分（以下、蓋部２１と称する）と、蓋部２１から径方向における外側（矢印ｃ方向）に突出した部分（以下、板状部２２と称する）と、板状部２２から回転軸方向における他方側（矢印ｂ方向）に向かって突出するハウジング（以下、コネクタハウジング２３と称する）と、を有する。
（【００１１】以降は省略されています）
