公開番号2025154943
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024058251
出願日2024-03-29
発明の名称可変ファンネル装置
出願人本田技研工業株式会社
代理人個人,個人
主分類F02B 27/02 20060101AFI20251002BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】可動ファンネルの駆動機構の工夫により、小型軽量化を図ることができる可変ファンネル装置を提供する。
【解決手段】スロットルボディ(13)の上流側に配設される可動ファンネル(8)を、吸気空気の流路方向に沿って往復動可能に支持する可変ファンネル装置(1)において、前記可動ファンネル(8)を、ボールねじ(22)を用いた駆動機構(M)によって駆動する。前記可動ファンネル(8)に対して吸入空気の上流側に配設される固定ファンネル(10)と、該固定ファンネル(10)の上流側から燃料を噴射するインジェクタ(11)とを備え、前記固定ファンネル(10)および前記インジェクタ(11)が、前記駆動機構(M)によって支持される。
【選択図】図2
特許請求の範囲【請求項１】
スロットルボディ（１３）の上流側に配設される可動ファンネル（８）を、吸気空気の流路方向に沿って往復動可能に支持する可変ファンネル装置（１）において、
前記可動ファンネル（８）を、ボールねじ（２２）を用いた駆動機構（Ｍ）によって駆動することを特徴とする可変ファンネル装置。
続きを表示（約 1,200 文字）【請求項２】
前記可動ファンネル（８）に対して吸入空気の上流側に配設される固定ファンネル（１０）と、該固定ファンネル（１０）の上流側から燃料を噴射するインジェクタ（１１）とを備え、
前記固定ファンネル（１０）および前記インジェクタ（１１）が、前記駆動機構（Ｍ）によって支持されることを特徴とする請求項１に記載の可変ファンネル装置。
【請求項３】

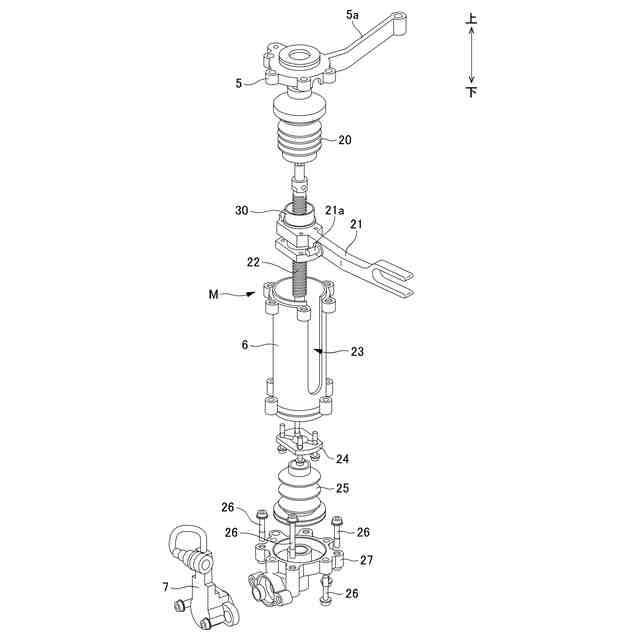

前記駆動機構（Ｍ）は、前記ボールねじ（２２）と、該ボールねじ（２２）の回転に伴って往復動するファンネル支持アーム（２１）と、前記ボールねじ（２２）および前記ファンネル支持アーム（２１）を収納する筒部材（６）とを有し、
前記ボールねじ（２２）の外周部にブーツ部材（２０，２５）が被せられており、
前記ブーツ部材（２０，２５）の外径寸法（φ１）が、前記筒部材（６）の内径寸法（φ２）の４分の３以上とされることを特徴とする請求項１または２に記載の可変ファンネル装置。
【請求項４】

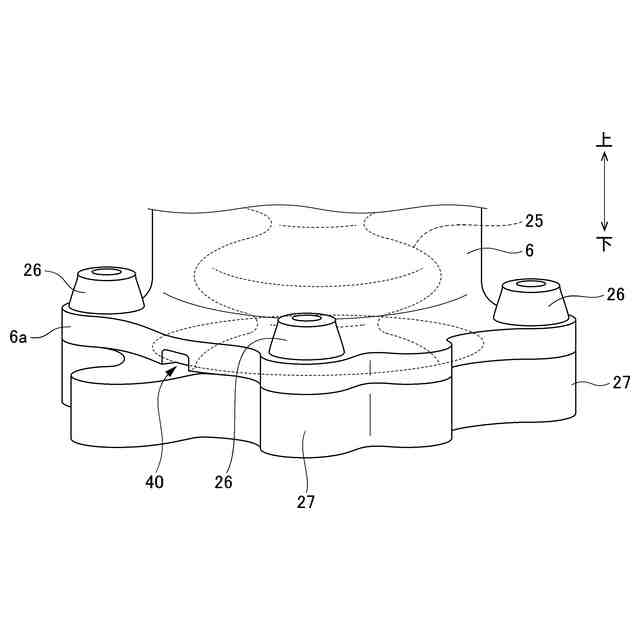

前記筒部材（６）の下方寄りの位置に、前記筒部材（６）の内外をつなぐ排出孔（４０，４１）が設けられていることを特徴とする請求項１または２に記載の可変ファンネル装置。
【請求項５】

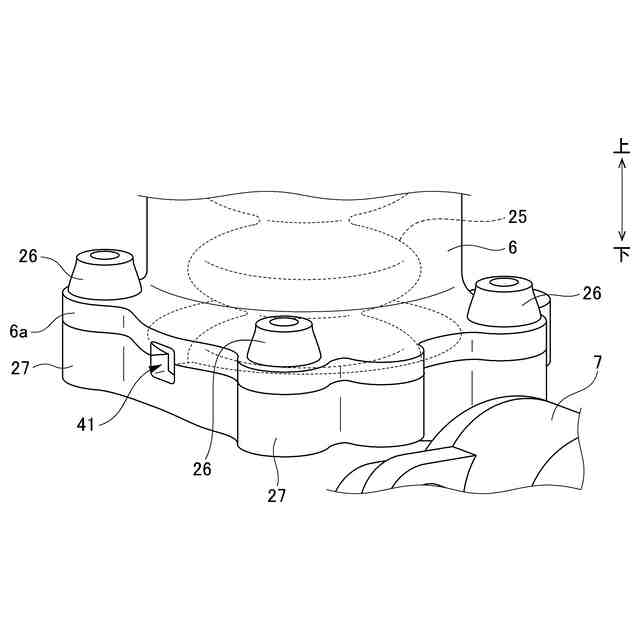

前記排出孔（４０，４１）は複数設けられ、そのうちの少なくとも１つは、前記筒部材（６）の下端部に設けられていることを特徴とする請求項４に記載の可変ファンネル装置。
【請求項６】
前記筒部材（６）の上部に、前記ボールねじ（２２）を回転させるアクチュエータ（４）が取り付けられており、
前記アクチュエータ（４）の回転軸（３２）の中心（３２ａ）と、前記ボールねじ（２２）の中心（２２ａ）とが一直線上に並ぶことを特徴とする請求項３に記載の可変ファンネル装置。
【請求項７】
前記ファンネル支持アーム（２１）は、前記筒部材（６）の径方向外側に延びる形状とされると共に、前記筒部材（６）に形成された切り欠き（２３）に沿って往復動することを特徴とする請求項３に記載の可変ファンネル装置。
【請求項８】
前記ブーツ部材（２０，２５）が、蛇腹形状とされていることを特徴とする請求項３に記載の可変ファンネル装置。
【請求項９】
前記ファンネル支持アーム（２１）は、前記ボールねじ（２２）に螺号するナット（３０）に固定されており、
前記ブーツ部材（２０，２５）が、前記ナット（３０）の上側に位置する上側ブーツ部材（２０）と、前記ナット（３０）の下側に位置する下側ブーツ部材（２５）とからなることを特徴とする請求項３に記載の可変ファンネル機構。
【請求項１０】
前記上側ブーツ部材（２０）の内部と前記下側ブーツ部材（２５）の内部とを連通する連通路（Ｔ）が設けられていることを特徴とする請求項９に記載の可変ファンネル機構。

発明の詳細な説明【技術分野】
【０００１】
本発明は、可変ファンネル装置に係り、特に、内燃機関のスロットルボディの上流側に配設される吸気ファンネルを往復動可能とした可変ファンネル装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来から、内燃機関の吸気装置であるスロットルボディの上流側に配設される可動式の吸気ファンネルを、吸入空気の流路方向に沿って往復動させることで、内燃機関の出力特性の調整を可能とする可変ファンネル装置が知られている。
【０００３】
特許文献１には、アクチュエータで駆動される揺動レバーによって可動ファンネルを往復動させるようにした可変ファンネル装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－１２８１５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１の構成では、揺動レバーが揺動する範囲を空きスペースとして確保しておく必要があると共に、可動ファンネルの動作範囲を増やすと揺動レバーが長くなって可変ファンネル装置が大型化しやすいという課題があった。
【０００６】
本発明の目的は、上記従来技術の課題を解決し、可動ファンネルの駆動機構の工夫により、小型軽量化を図ることができる可変ファンネル装置を提供することにある。
【課題を解決するための手段】
【０００７】
前記目的を達成するために、本発明は、スロットルボディ（１３）の上流側に配設される可動ファンネル（８）を、吸気空気の流路方向に沿って往復動可能に支持する可変ファンネル装置（１）において、前記可動ファンネル（８）を、ボールねじ（２２）を用いた駆動機構（Ｍ）によって駆動する点に第１の特徴がある。
【０００８】
また、前記可動ファンネル（８）に対して吸入空気の上流側に配設される固定ファンネル（１０）と、該固定ファンネル（１０）の上流側から燃料を噴射するインジェクタ（１１）とを備え、前記固定ファンネル（１０）および前記インジェクタ（１１）が、前記駆動機構（Ｍ）によって支持される点に第２の特徴がある。
【０００９】

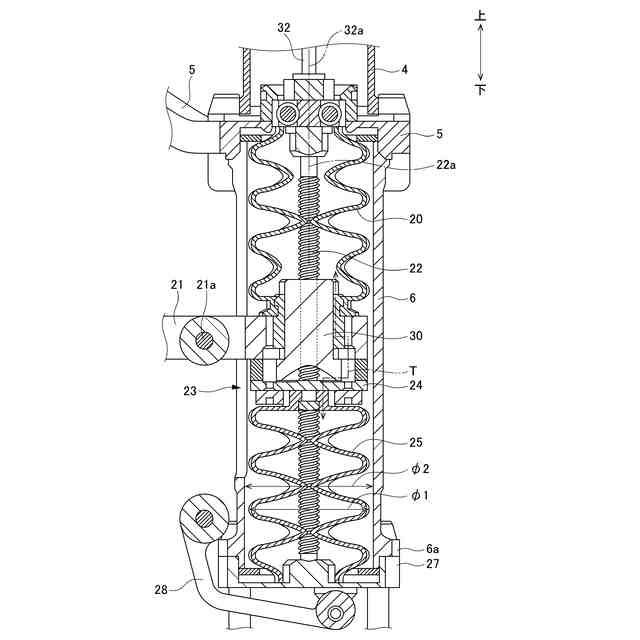

また、前記駆動機構（Ｍ）は、前記ボールねじ（２２）と、該ボールねじ（２２）の回転に伴って往復動するファンネル支持アーム（２１）と、前記ボールねじ（２２）および前記ファンネル支持アーム（２１）を収納する筒部材（６）とを有し、前記ボールねじ（２２）の外周部にブーツ部材（２０，２５）が被せられており、前記ブーツ部材（２０，２５）の外径寸法（φ１）が、前記筒部材（６）の内径寸法（φ２）の４分の３以上とされる点に第３の特徴がある。
【００１０】
また、前記筒部材（６）の下方寄りの位置に、前記筒部材（６）の内外をつなぐ排出孔（４０，４１）が設けられている点に第４の特徴がある。
（【００１１】以降は省略されています）
