公開番号2025153355
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055798
出願日2024-03-29
発明の名称フィルム、光学モジュール、及び転写用フィルム、並びに成形体の製造方法
出願人日東電工株式会社
代理人個人,個人
主分類G02B 5/26 20060101AFI20251002BHJP(光学)
要約【課題】3次元成形性に優れるフィルムを提供すること。
【解決手段】下記式1より算出される応力緩和率が70%以上であるフィルムである。
[応力緩和率の測定方法]

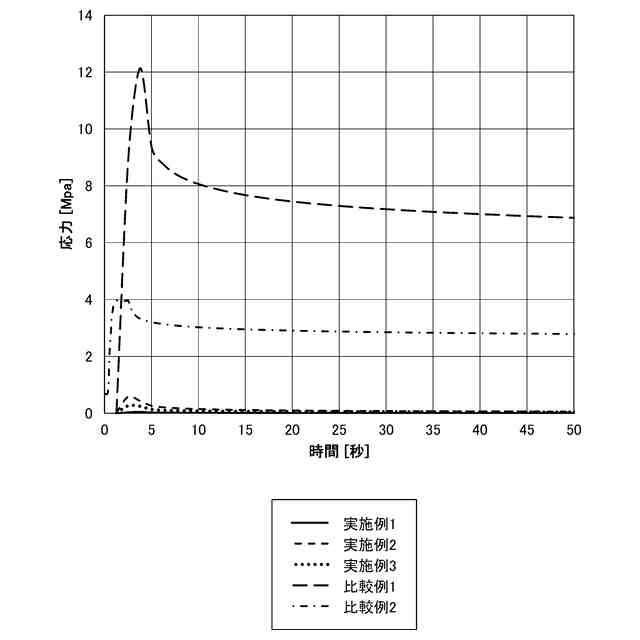

前記フィルムの少なくとも一方向を長さ方向とし、長さ10mm×幅30mmに切り出して短冊状の試験片を得る。この短冊状の試験片を、引張試験機を用いて、温度25℃、相対湿度45%の環境下にて引張速度200mm/分で長さ方向に引っ張り、伸び率50%まで延伸させて停止する。フィルムの応力値は、引っ張り開始時から、伸張停止から30秒間後までの間、連続的に測定する。そして、その測定時間内で最も高い応力を示した応力値を「A」(N)とし、伸張停止から30秒間後の応力値を「B」(N)として、下記式1に基づき前記フィルムの応力緩和率(%)を算出する。
[式1]応力緩和率(%)=(A-B)/A×100
【選択図】図4
特許請求の範囲【請求項１】
下記式１より算出される応力緩和率が７０％以上であることを特徴とするフィルム。
［応力緩和率の測定方法］
前記フィルムの少なくとも一方向を長さ方向とし、長さ１０ｍｍ×幅３０ｍｍに切り出して短冊状の試験片を得る。この短冊状の試験片を、引張試験機を用いて、温度２５℃、相対湿度４５％の環境下にて引張速度２００ｍｍ／分で長さ方向に引っ張り、伸び率５０％まで延伸させて停止する。フィルムの応力値は、引っ張り開始時から、伸張停止から３０秒間後までの間、連続的に測定する。そして、その測定時間内で最も高い応力を示した応力値を「Ａ」（Ｎ）とし、伸張停止から３０秒間後の応力値を「Ｂ」（Ｎ）として、下記式１に基づき前記フィルムの応力緩和率（％）を算出する。
［式１］
応力緩和率（％）＝（Ａ－Ｂ）／Ａ×１００
続きを表示（約 580 文字）【請求項２】
ヤング率が０．０３ＭＰａ以下である、請求項１に記載のフィルム。
【請求項３】
光学フィルタである、請求項１に記載のフィルム。
【請求項４】

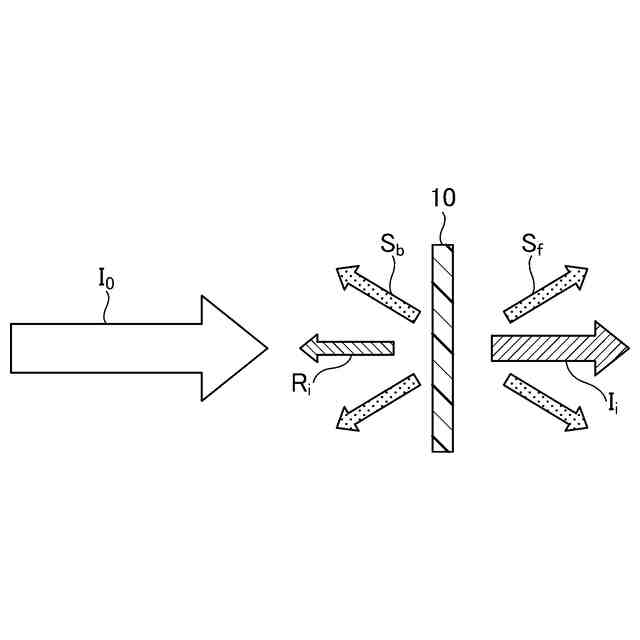

近赤外線に対する直線透過率が４５％以上である、請求項１に記載のフィルム。
【請求項５】
分光測色計を用いてＳＣＥ方式で測定したＬ
＊
の値が６０以上である、請求項１に記載のフィルム。
【請求項６】

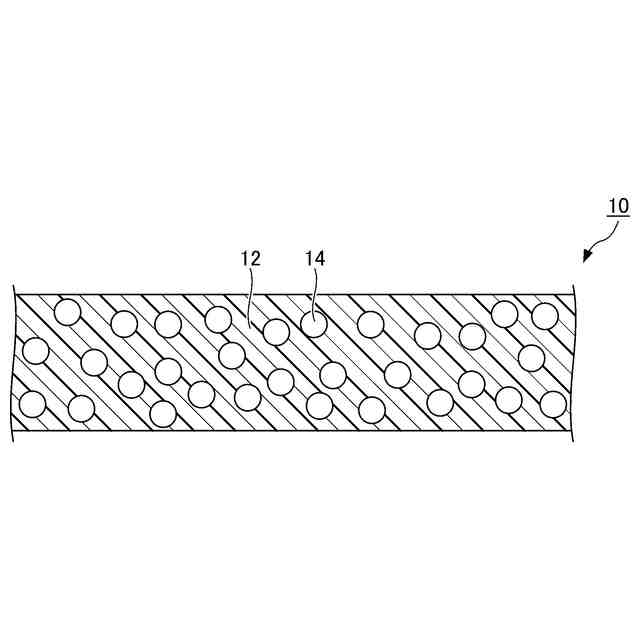

マトリクスと、前記マトリクス中に分散された微粒子とを含有する、請求項１に記載のフィルム。
【請求項７】
前記微粒子は、少なくともコロイドアモルファス集合体を構成する、請求項６に記載のフィルム。
【請求項８】
近赤外線受光部を備えたデバイスと、
前記デバイスの前記近赤外線受光部の前面に配置された、請求項１に記載のフィルムと、
を有することを特徴とする光学モジュール。
【請求項９】
前記デバイスは、センシングデバイス、通信デバイス、太陽電池、ヒーター、又は給電デバイスである、請求項８に記載の光学モジュール。
【請求項１０】
請求項１に記載のフィルムを仮支持体上に層状に有することを特徴とする転写用フィルム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、フィルム、光学モジュール、及び転写用フィルム、並びに成形体の製造方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近赤外線を利用した、センサ技術又は通信技術が開発又は実用化されている。近赤外線を受光する素子は、可視光にも感度を有するため、近赤外線だけを選択的に透過させる近赤外線透過フィルタが用いられている。
【０００３】
従来の近赤外線透過フィルタは、可視光を吸収するために黒色を呈するものが主流であった。そのため、従来の近赤外線透過フィルタは、意匠性が低いという問題がある。そこで、例えば、特許文献１には、赤外線の直線透過率の高い赤外線透過フィルタを実現することが可能で、概ね白色を呈する光学フィルタが開示されている。
【０００４】
また、使用時に折り曲げられる用途に利用するために、耐折り曲げ性が良好な積層体として、厚さ５０μｍ以下の基材及び無機層を含む積層フィルムと、前記積層フィルム上に直接設けられた樹脂層と、を含み、前記樹脂層は、引張弾性率が１０
１
Ｐａ以上１０
９
Ｐａ未満であり、前記積層フィルムの引張弾性率は、前記基材の引張弾性率より５％以上大きい積層体が提案されている（特許文献２参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－６９６７８号公報
特開２０２０－１３１４７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
種々の形状に対応するため、光学フィルタに適用し得るフィルム３次元成形性の向上が求められている。
【０００７】
特許文献１に記載の光学フィルタは、折り曲げると折れてしまい、成形加工できないという問題がある。また、特許文献２に記載の光学フィルタは、熱溶融押出しにより製造されたフィルムを折り曲げた場合においても変形しないという耐折り曲げ性が良好なフィルムであり、３次元成形には不向きである。
【０００８】
本発明の実施形態は、従来における前記諸問題を解決し、３次元成形性に優れるフィルムを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の実施形態としては、下記式１より算出される応力緩和率が７０％以上であることを特徴とするフィルムである。
［応力緩和率の測定方法］
前記フィルムの少なくとも一方向を長さ方向とし、長さ１０ｍｍ×幅３０ｍｍに切り出して短冊状の試験片を得る。この短冊状の試験片を、引張試験機を用いて、温度２５℃、相対湿度４５％の環境下にて引張速度２００ｍｍ／分で長さ方向に引っ張り、伸び率５０％まで延伸させて停止する。フィルムの応力値は、引っ張り開始時から、伸張停止から３０秒間後までの間、連続的に測定する。そして、その測定時間内で最も高い応力を示した応力値を「Ａ」（Ｎ）とし、伸張停止から３０秒間後の応力値を「Ｂ」（Ｎ）として、下記式１に基づき前記フィルムの応力緩和率（％）を算出する。
［式１］
応力緩和率（％）＝（Ａ－Ｂ）／Ａ×１００
【発明の効果】
【００１０】
本発明の実施形態は、３次元成形性に優れるフィルムを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
