公開番号2025153058
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055329
出願日2024-03-29
発明の名称亀裂測定器
出願人株式会社東京精密
代理人個人,個人,個人
主分類G01B 11/30 20060101AFI20251002BHJP(測定;試験)
要約【課題】膨大な工数をかけることなく界面検出機構の診断ができる亀裂測定器を提供する。
【解決手段】ワークの内部に生成された亀裂を検出する亀裂測定器であって、検出光を出射する光源部と、集光レンズと、集光点変更部と、検出光のうち分岐部によって遮られなかった光を検出し検出信号を出力する検出器と、集光レンズの集光点が界面に一致した場合に検出光を検出し界面検出信号を出力する界面検出器と、界面検出信号に基づき界面の位置を検出し、検出信号に基づき亀裂の亀裂深さを検出し、検出信号に基づき界面の位置を検出し、界面検出器の診断をする制御部と、を備える亀裂測定器。
【選択図】図2
特許請求の範囲【請求項１】
ワークの内部に生成された亀裂を検出する亀裂測定器であって、
主光軸に対して偏心した検出光を出射する光源部と、
前記主光軸と同軸のレンズ光軸を有し、前記光源部から出射した前記検出光を前記ワークの内部に集光させる集光レンズと、
前記集光レンズの集光点を前記ワークの厚さ方向に変化させる集光点変更部と、
前記主光軸に沿う下流側に配置され、前記検出光のうち、前記ワークの界面で反射された光を検出し、検出結果に基づき検出信号を出力する検出器と、
前記集光レンズの集光点が前記界面に一致した場合に、前記検出光を検出し、検出結果に基づき界面検出信号を出力する界面検出器と、
前記集光レンズの集光点の位置および前記界面検出信号に基づき前記界面の位置を検出し、前記集光レンズの集光点の位置および前記検出信号に基づき前記亀裂の亀裂深さを検出し、前記集光レンズの集光点の位置および前記検出信号に基づき前記界面の位置を検出し、前記界面検出器の診断をする制御部と、
を備える、
亀裂測定器。
続きを表示（約 860 文字）【請求項２】
前記制御部は、前記検出信号に基づき検出された前記界面の位置を用いて、前記界面検出信号に基づき検出された前記界面の位置を補正する補正値を算出する、
請求項１に記載の亀裂測定器。
【請求項３】
前記制御部は、前記補正値に閾値を設け、算出された前記補正値と前記閾値とを比較することで前記界面検出器の診断をする、
請求項２に記載の亀裂測定器。
【請求項４】
前記制御部は、前記界面検出信号に基づき検出された前記界面の位置および前記検出信号に基づき検出された前記界面の位置を用いて、当該制御部によって検出された前記亀裂の深さを補正する深さ補正値を算出する、
請求項３に記載の亀裂測定器。
【請求項５】
ワークの内部に生成された亀裂の亀裂深さを検出する亀裂測定器による界面検出器の診断方法であって、
主光軸に対して偏心した検出光を出射する検出光出射工程と、
前記主光軸と同軸のレンズ光軸を有する集光レンズによって、前記検出光を前記ワークの内部に集光させる集光工程と、
前記集光レンズの集光点を前記ワークの厚さ方向に変化させる集光点変更工程と、
前記検出光のうち、前記ワークの界面で反射された光を検出し、検出結果に基づき検出信号を出力する第一検出工程と、
前記集光レンズの集光点が前記界面に一致した場合に、前記検出光を検出し、検出結果に基づき界面検出信号を出力する第二検出工程と、
前記集光レンズの集光点の位置および前記検出信号に基づき、前記亀裂の亀裂深さを検出する亀裂検出工程と、
前記集光レンズの集光点の位置および前記界面検出信号に基づき、前記界面の位置を検出する界面検出工程と、
前記集光レンズの集光点の位置および前記検出信号に基づき、前記界面の位置を検出し、前記界面検出工程の診断をする自己診断工程と、
を備える、
亀裂測定器による界面検出器の診断方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は亀裂測定器に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、シリコンウェーハやガラスウェーハ等の基盤（以下、「ワーク」とも称する。）の内部に焦点光を合わせてレーザー光を切断予定ラインに沿って照射し、切断予定ラインに沿ってワークの内部に切断の起点となるレーザー加工領域を形成するレーザー加工装置が知られている。レーザー加工装置によりワークの内部にレーザー加工領域が生成されると、レーザー加工領域からワークの厚さ方向に亀裂が生成される。
【０００３】
レーザー加工装置に取り付けられ、ワークの内部に生成された亀裂を測定する亀裂測定器が知られている。例えば、特許文献１のような亀裂測定器が知られている。亀裂測定器には、ワークの界面（表面および裏面）の検出を行う界面検出器が設けられており、亀裂測定の事前測定として、界面検出器にて界面の検出が行われる。亀裂を正確に測定するために界面検出器の診断をする必要がある。診断には、例えば、界面検出器を診断する装置が使用される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１３３９９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来の亀裂測定装置では、界面検出器を診断するために、例えば亀裂測定装置から界面検出器を含む装置の一部を取り外す等して界面検出器を診断する装置に移す必要があるため、膨大な工数がかかるという問題がある。
【０００６】
本発明は、膨大な工数をかけることなく界面検出器の診断ができる亀裂測定器を提供することを目的としている。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明に係る亀裂測定器は、ワークの内部に生成された亀裂を検出する亀裂測定器であって、主光軸に対して偏心した検出光を出射する光源部と、主光軸と同軸のレンズ光軸を有し、光源部から出射した検出光をワークの内部に集光させる集光レンズと、集光レンズの集光点をワークの厚さ方向に変化させる集光点変更部と、主光軸に沿う下流側に配置され、検出光のうち、ワークの界面で反射された光を検出し、検出結果に基づき検出信号を出力する検出器と、集光レンズの集光点が界面に一致した場合に、検出光を検出し、検出結果に基づき界面検出信号を出力する界面検出器と、集光レンズの集光点の位置および界面検出信号に基づき界面の位置を検出し、集光レンズの集光点の位置および検出信号に基づき亀裂の亀裂深さを検出し、集光レンズの集光点のおよび検出信号に基づき界面の位置を検出し、界面検出器の診断をする制御部と、を備える。
【発明の効果】
【０００８】
本発明によれば、膨大な工数をかけることなく界面検出器の診断ができる亀裂測定器を提供することができる。
【図面の簡単な説明】
【０００９】
亀裂測定器の概略を示した構成図である。
亀裂測定器における光学系および第一検出光の光路を示す図である。
亀裂測定器における光学系および第二検出光の光路を示す図である。
制御部の機能ブロック図である。
第一焦点面がワークの裏面より下側の位置にある場合の反射光を示す光路模式図である。
第一焦点面がワークの裏面より下側の位置にある場合の反射光の受光位置をまとめた図である。
第一焦点面がワークの裏面の位置にある場合の反射光を示す光路模式図である。
第一焦点面がワークの裏面の位置にある場合の反射光の受光位置をまとめた図である。

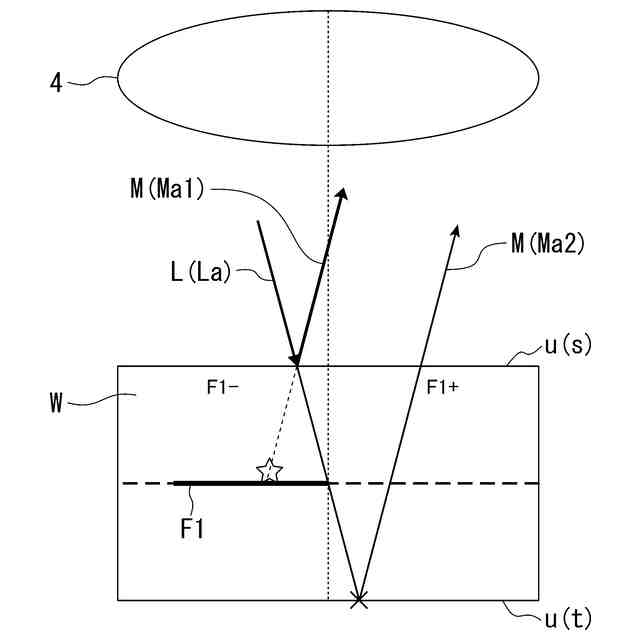

第一焦点面がワークの内部の位置にある場合の反射光を示す光路模式図である。
第一焦点面がワークの内部の位置にある場合の反射光の受光位置をまとめた図である。
第一焦点面がワークの表面の位置にある場合の反射光を示す光路模式図である。
第一焦点面がワークの表面の位置にある場合の反射光の受光位置をまとめた図である。
第一焦点面がワークの表面より上側の位置にある場合の反射光を示す光路模式図である。
第一焦点面がワークの表面より上側の位置にある場合の反射光の受光位置をまとめた図である。
ワーク内部に検出光が照射される様子を示す図である。
レンズを走査したときのフォトディテクタからの出力をプロットした測定グラフを示す図である。
図１６の測定グラフを１階微分して平滑化したグラフを示す図である。
亀裂測定器における制御部の制御フローチャートである。
【発明を実施するための形態】
【００１０】
以下、実施形態の亀裂測定器を、図面を参照して説明する。以下の説明では、同一または類似の機能を有する構成に同一の符号を付す。そして、それら構成の重複する説明は省略する場合がある。
（【００１１】以降は省略されています）
