公開番号2025152624
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054601
出願日2024-03-28
発明の名称スラグ流出予兆検知方法
出願人株式会社神戸製鋼所
代理人弁理士法人ATEN
主分類B22D 37/00 20060101AFI20251002BHJP(鋳造;粉末冶金)
要約【課題】スラグ流出の予兆を精度よく検知する。
【解決手段】溶鋼およびスラグを保持する保持容器の下部から別の容器に溶鋼を排出する工程において、スラグ流出の予兆として、溶鋼の排出終了直前に発生する排出渦によって生じる排出流の揺らぎを検知する。排出流を識別可能な撮影手段によって、排出流を連続的に撮影し、撮影した画像から鉛直方向の任意の解析範囲における排出流面積を求め、排出渦が発生していない段階の排出流面積を基準とし、現在の排出流面積、または現在までの任意の時間範囲における排出流面積の移動平均値が、基準の排出流面積に対し任意の比率だけ変化した場合に、排出流に揺らぎが生じたと判定する。排出流の撮影時の露光時間(Δt)ならびに鉛直方向の解析範囲を式(1)を満たす条件とする。
(vΔt + ΔL)/L ≧ 0.9 ・・・(1)

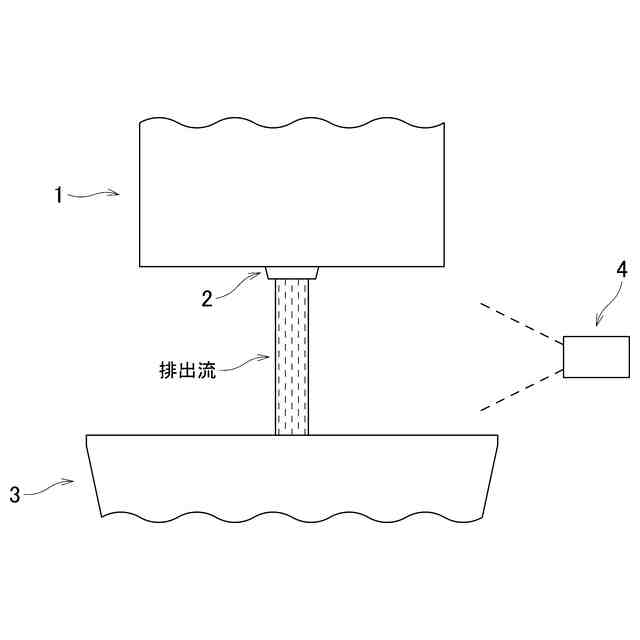

【選択図】図1
特許請求の範囲【請求項１】
溶鋼およびスラグを保持する保持容器の下部から別の容器に溶鋼を排出する工程において
スラグ流出の予兆として、溶鋼の排出終了直前に発生する排出渦によって生じる排出流の揺らぎを検知する方法であって、
排出流を識別可能な撮影手段によって、排出流を連続的に撮影し、
撮影した画像から鉛直方向の任意の解析範囲における排出流面積を求め、
排出渦が発生していない段階の排出流面積を基準とし、現在の排出流面積、または現在までの任意の時間範囲における排出流面積の移動平均値が、基準の排出流面積に対し任意の比率だけ変化した場合に、排出流に揺らぎが生じたと判定し、
排出流の撮影時の露光時間ならびに鉛直方向の解析範囲を式（１）を満たす条件とすることを特徴とする、スラグ流出予兆検知方法。
（ｖΔｔ＋ ΔＬ）／Ｌ ≧ ０．９・・・（１）
ここで、ｖ：排出流の流速［ｍ／ｓ］
Δｔ：露光時間［ｓ］
ΔＬ：解析範囲の鉛直方向長さ［ｍ］
Ｌ：保持容器側の排出口から解析範囲の下端までの鉛直方向距離［ｍ］
である。

発明の詳細な説明【技術分野】
【０００１】
本発明は、溶鋼とスラグを保持する保持容器から別の容器へ溶鋼を排出する工程において、スラグ流出の予兆を検知する方法に関する。具体的には、連続鋳造設備において取鍋からタンディッシュへ溶鋼を排出する工程において、スラグ流出の予兆を検知する方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
溶鋼とスラグを保持する保持容器内では、溶鋼上にスラグが浮遊した状態にある。保持容器内には密度の大きい溶鋼がスラグよりも下方に存在するため、保持容器から別の容器に溶鋼を排出する場合（たとえば、取鍋からタンディッシュに溶鋼を排出する場合）、保持容器の下部から溶鋼を排出する。
【０００３】
保持容器から溶鋼を排出すると、保持容器内の溶鋼の残量が減少していき、あるタイミングで排出渦が発生する。排出渦が発生すると、保持容器から排出される流体（ここでは溶鋼）（以下、保持容器から排出される流体を「排出流」と称する）の内部に空気や少量のスラグが巻き込まれて流出する。このとき排出流がわずかに揺らぐ。その後、保持容器内の溶鋼残量がほぼゼロになると、排出流の表層からもスラグが流出し、間もなく排出流が溶鋼からスラグに完全にかわる。
【０００４】
保持容器からの溶鋼排出作業の終了後、保持容器に溶鋼が残っていると、鉄ロスが生じ、歩留まりが低下するため、可能な限り保持容器の溶鋼を排出することが望ましい。一方、保持容器の溶鋼残量がほぼゼロになるまで溶鋼を排出すると、スラグが流出する。スラグの流出は、酸素源混入による清浄度の悪化（品質低下）、合金歩留低下および不純物元素混入による成分脱線などにつながる。鉄ロスを最小限にして鉄歩留を最大化しつつ、スラグの流出を最小限に抑制するためには、排出流が溶鋼からスラグに切り替わるタイミングを適切に判断した上で、溶鋼排出作業を終了させることが必要である。これには、排出流の表層にスラグを視認してから溶鋼排出作業を終了させるのでは遅く、これより早い時期に（たとえば、スラグ流出の予兆となる様々な兆候を確認してから）溶鋼排出作業を終了させることが望ましい。
【０００５】
特に連続鋳造工程では、取鍋（保持容器）を据え替えて複数チャージの溶鋼がタンディッシュ（別の容器）に注ぎ込まれるため、チャージ数を重ねるごとに取鍋から流出したスラグがタンディッシュ内に蓄積されていく。このような状況で、排出流の表層にスラグを視認してから溶鋼排出作業の終了を判断していては間に合わず、排出流が溶鋼からスラグに完全に切り替わる前に、溶鋼排出作業を終了することが望ましい。
【０００６】
排出流が溶鋼からスラグに完全に切り替わる前の、保持容器内の溶鋼が残りわずかとなったとき、スラグ流出の予兆として、様々な兆候が生じることがわかっている。この一つとして、上述した排出渦の発生による排出流の揺らぎがある。
【０００７】
既存の方法では、オペレータが排出流を目視で確認し、スラグ流出の有無、あるいは、溶鋼が残りわずかとなったときに生じる様々な兆候を見極めて、溶鋼排出作業の終了判断を行うことがある。しかし、この判断には、オペレータの熟練度によるばらつきがある。
【０００８】
上述した問題を解決する方法として、特許文献１には、「取鍋の底に設けられたノズルより流出する溶鋼表面の変化をカメラによって撮影し、その流出が、現在流出中の溶鋼からスラグの流出に代わる直前に、当該現在流出中の溶鋼のノズルより流出する液体流表面にゆらぎの変化があることを検出し、そのゆらぎの変化の検出によってスラグの流出タイミングを予知する」方法が開示されている（特許文献１の請求項１など参照）。
【先行技術文献】
【特許文献】
【０００９】
特開平５－１８５２０１号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
特許文献１に記載された方法では、スラグ流出の予兆として、溶鋼からスラグの流出に代わる直前に生じる、液体流表面のゆらぎの変化を検出している。溶鋼が流出しているとき、このゆらぎが生じるまでは、液体流表面がゆらぐことは殆どないが、本発明者の研究から、排出流の撮影条件によって、溶鋼が流出しているときに液体流表面が波打ってゆらいだようにみえる画像があることがわかった。液体流表面が波打ってゆらいだようにみえるゆらぎは小さいが、スラグ流出の予兆として、溶鋼からスラグの流出に代わる直前に発生するゆらぎの変化も小さいため、波打ちによるゆらぎを、スラグ流出予兆のゆらぎであると判断しやすい。波打ちによるゆらぎを、スラグ流出予兆のゆらぎと判断し、溶鋼の排出作業を終了すると、保持容器内には溶鋼が多く残っていることがあり、鉄ロスが生じる。
（【００１１】以降は省略されています）
