公開番号2025165716
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2024069974
出願日2024-04-23
発明の名称銅合金
出願人株式会社神戸製鋼所
代理人個人,個人
主分類C22C 9/04 20060101AFI20251028BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】高耐力、低ヤング率、良好なはんだ付け性、低導電率、および、共振法によるヤング率測定において室温及び加熱後のヤング率の差が小さいことを全て満足するCu-Ni-Zn合金を提供する。
【解決手段】Zn:32質量%以上45質量%以下、Ni:15質量%超30質量%以下、Mn:0.001質量%以上7質量%以下、Sn、Ag、Ti、Si、P、CrおよびMgからなる群から選択されるいずれか一種以上:0.001質量%以上0.45質量%以下、およびO、H、Bi、Pb、AsおよびFeからなる群から選択されるいずれか一種以上:0.2質量%以下(0質量%を含む)を含み、残部がCuおよび不可避不純物からなり、β相を含み、前記β相の外接円直径の算術平均値は1000nm未満である、銅合金。
【選択図】図1
特許請求の範囲【請求項１】
Ｚｎ：３２質量％以上４５質量％以下、
Ｎｉ：１５質量％超３０質量％以下、
Ｍｎ：０．００１質量％以上７質量％以下、
Ｓｎ、Ａｇ、Ｔｉ、Ｓｉ、Ｐ、ＣｒおよびＭｇからなる群から選択されるいずれか一種以上：０．００１質量％以上０．４５質量％以下、および
Ｏ、Ｈ、Ｂｉ、Ｐｂ、ＡｓおよびＦｅからなる群から選択されるいずれか一種以上：０．２質量％以下（０質量％を含む）を含み、残部がＣｕおよび不可避不純物からなり、
β相を含み、前記β相の外接円直径の算術平均値は１０００ｎｍ未満である、銅合金。
続きを表示（約 290 文字）【請求項２】
前記β相の面積率は６．０面積％以上である、請求項１に記載の銅合金。
【請求項３】

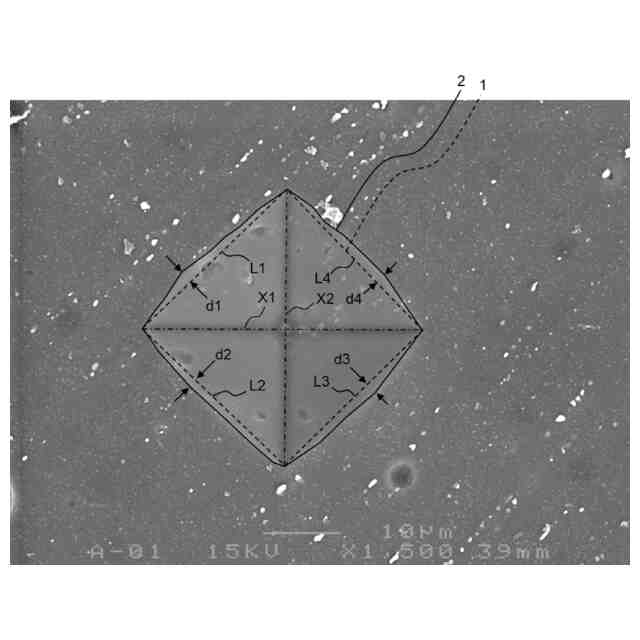

５００℃以上ソルバス温度未満における、日本工業規格ＪＩＳＺ２２５２－１９９１に準拠する高温ビッカース硬さ試験を行って形成される正四角錐形の圧子による圧痕の上面視において、前記圧痕の４つの頂点を直線で結んでなる四角形と、前記圧痕の外周稜線との間の最大距離が、前記圧痕の２本の対角線のうち長い方の長さの１／５未満である、請求項１又は２に記載の銅合金。
【請求項４】
板または直径１ｍｍ以下の微小球体である、請求項１又は２に記載の銅合金。

発明の詳細な説明【技術分野】
【０００１】
本開示は銅合金に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、リレー、スイッチ、コネクター等の機器の導電性ばね材料として、銅合金が用いられている。この銅合金の中でも高強度で耐食性にも優れたＣｕ－Ｎｉ－Ｚｎ合金（又は「洋白」とも称する）が広く使用されている。特許文献１には、対応力緩和性に優れ、安価なＣｕ－Ｎｉ－Ｚｎ合金が開示されている。特許文献２には、強度と耐食性を有するＣｕ－Ｎｉ－Ｚｎ合金が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開昭６２－２４３７５０号
特開平７－２９２４２７号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、自動車の周辺確認技術の進展、および携帯型情報端末へのカメラ搭載に伴い、より安価で高性能なカメラが求められるようになった。このようなカメラでは、レンズモジュールが電磁力によりリニア駆動しており、且つ筐体の揺れに応答して能動的に揺動する、という新技術が採用されるようになった。それに伴い、銅合金には、その新技術を実現可能にするように、高耐力、低ヤング率、良好なはんだ付け性、低導電率、および、共振法によるヤング率測定において室温及び加熱後のヤング率の差が小さいことが求められるようになった。
【０００５】
特許文献１および２に開示されるような従来技術では、高耐力、低ヤング率、良好なはんだ付け性、低導電率、および、共振法によるヤング率測定において室温及び加熱後のヤング率の差が小さいことを全て満足するＣｕ－Ｎｉ－Ｚｎ合金については検討されていない。
【０００６】
本開示はこのような状況に鑑みてなされたものであり、その目的の１つは、高耐力、低ヤング率、良好なはんだ付け性、低導電率、および、共振法によるヤング率測定において室温及び加熱後のヤング率の差が小さいことを全て満足するＣｕ－Ｎｉ－Ｚｎ合金を提供することである。
【課題を解決するための手段】
【０００７】
本発明の態様１は、
Ｚｎ：３２質量％以上４５質量％以下、
Ｎｉ：１５質量％超３０質量％以下、
Ｍｎ：０．００１質量％以上７質量％以下、
Ｓｎ、Ａｇ、Ｔｉ、Ｓｉ、Ｐ、ＣｒおよびＭｇからなる群から選択されるいずれか一種以上：０．００１質量％以上０．４５質量％以下、および
Ｏ、Ｈ、Ｂｉ、Ｐｂ、ＡｓおよびＦｅからなる群から選択されるいずれか一種以上：０．２質量％以下（０質量％を含む）を含み、残部がＣｕおよび不可避不純物からなり、
β相を含み、前記β相の外接円直径の算術平均値は１０００ｎｍ未満である、銅合金である。
【０００８】
本発明の態様２は、
前記β相の面積率は６．０面積％以上である、態様１に記載の銅合金である。
【０００９】
本発明の態様３は、
５００℃以上ソルバス温度未満における、日本工業規格ＪＩＳＺ２２５２－１９９１に準拠する高温ビッカース硬さ試験を行って形成される正四角錐形の圧子による圧痕の上面視において、前記圧痕の４つの頂点を直線で結んでなる四角形と、前記圧痕の外周稜線との間の最大距離が、前記圧痕の２本の対角線のうち長い方の長さの１／５未満である、態様１または２に記載の銅合金である。
【００１０】
本発明の態様４は、
板または直径１ｍｍ以下の微小球体である、態様１～３のいずれか１つに記載の銅合金である。
【発明の効果】
（【００１１】以降は省略されています）
