TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025151099
公報種別
公開特許公報(A)
公開日
2025-10-09
出願番号
2024052343
出願日
2024-03-27
発明の名称
鉛の回収方法
出願人
JX金属株式会社
代理人
個人
主分類
C22B
13/02 20060101AFI20251002BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約
【課題】 メタル成分の直行率を高くすることができる、鉛の回収方法を提供する。
【解決手段】 鉛の回収方法は、鉛原料を溶融する溶融工程と、前記溶融工程で得られたスパイスを凝固後に破砕する破砕工程と、前記破砕工程で得られた破砕物を酸で浸出する浸出工程と、前記浸出工程において得られた残渣を前記溶融工程へ繰り返す工程と、を含む。
【選択図】 図1
特許請求の範囲
【請求項1】
鉛原料を溶融する溶融工程と、
前記溶融工程で得られたスパイスを凝固後に破砕する破砕工程と、
前記破砕工程で得られた破砕物を酸で浸出する浸出工程と、
前記浸出工程において得られた残渣を前記溶融工程へ繰り返す工程と、
を含む、鉛の回収方法。
続きを表示(約 650 文字)
【請求項2】
前記スパイスは、少なくともPb、Sn、Sb、Biのいずれか1つを含み、
前記スパイス中に含まれるPb、Sn、Sb、Biの少なくとも1つが前記残渣に濃縮される、請求項1に記載の鉛の回収方法。
【請求項3】
前記スパイスは、少なくともFe、As、Cuのいずれか1つを含み、
前記スパイス中に含まれるFe、As、Cuの少なくとも1つが前記浸出工程で浸出する、請求項1に記載の鉛の回収方法。
【請求項4】
前記浸出工程で得られた浸出後液を中和し、沈殿物を銅製錬工程で処理する、請求項1に記載の鉛の回収方法。
【請求項5】
前記鉛原料は、銅製錬の過程で得られる鉛を含む、請求項1に記載の鉛の回収方法。
【請求項6】
前記破砕工程において、粒径が1mm以下になるまで前記スパイスを破砕する、請求項1に記載の鉛の回収方法。
【請求項7】
前記浸出工程において、硫酸および過酸化水素を混合した浸出液を用いる、請求項1に記載の鉛の回収方法。
【請求項8】
前記浸出工程において、硫酸濃度を50g/L以上400g/L以下とし、酸化還元電位(Ag/AgCl電極基準)が150mV以上となるように過酸化水素を添加する、請求項7に記載の鉛の回収方法。
【請求項9】
前記浸出工程において、前記浸出液の温度を50℃以上90℃以下に調整する、請求項7に記載の鉛の回収方法。
発明の詳細な説明
【技術分野】
【0001】
本発明は鉛の回収方法に関する。
続きを表示(約 1,700 文字)
【背景技術】
【0002】
銅製錬などで得られた鉛原料を電気炉で溶融還元して粗鉛を生成し、当該粗鉛から鉛を精製し、これを原料として鉛アノードを作製し、電解精製することで、鉛を回収する方法が知られている(例えば、特許文献1参照)。
【先行技術文献】
【特許文献】
【0003】
特開2013-234356号公報
【発明の開示】
【発明が解決しようとする課題】
【0004】
電気炉では、溶融還元の過程で、メタル相とスラグ相との間にスパイスが生成する。スパイスは、メタル相とともに電気炉から抜き出される。スパイスは高い粘性を有しているため、スパイスにメタル成分が巻き込まれることがある。そこで、スパイスを銅製錬工程に繰り返すことが考えられる。しかしながら、この場合、メタル成分の直行率が低くなるおそれがある。また、銅製錬の操業に影響を及ぼすおそれがある。
【0005】
本発明は上記の課題に鑑み、メタル成分の直行率を高くすることができる、鉛の回収方法を提供すること目的とする。
【課題を解決するための手段】
【0006】
本発明に係る鉛の回収方法は、鉛原料を溶融する溶融工程と、前記溶融工程で得られたスパイスを凝固後に破砕する破砕工程と、前記破砕工程で得られた破砕物を酸で浸出する浸出工程と、前記浸出工程において得られた残渣を前記溶融工程へ繰り返す工程と、を含む。前記スパイスは少なくともPb、Sn、Sb、Biのいずれか1つを含み、前記スパイス中に含まれるPb、Sn、Sb、Biの少なくとも1つが前記残渣に濃縮されていてもよい。前記スパイスは、少なくともFe、As、Cuのいずれか1つを含み、前記スパイス中に含まれるFe、As、Cuの少なくとも1つが前記浸出工程で浸出してもよい。前記浸出工程で得られた浸出後液を中和し、沈殿物を銅製錬工程で処理してもよい。前記鉛原料は、銅製錬の過程で得られる鉛を含んでいてもよい。前記破砕工程において、粒径が1mm以下になるまで前記スパイスを破砕してもよい。前記浸出工程において、硫酸および過酸化水素を混合した浸出液を用いてもよい。前記浸出工程において、硫酸濃度を50g/L以上400g/L以下とし、酸化還元電位(Ag/AgCl電極基準)が150mV以上となるように過酸化水素を添加してもよい。前記浸出工程において、前記浸出液の温度を50℃以上90℃以下に調整してもよい。
【発明の効果】
【0007】
メタル成分の直行率を高くすることができる、鉛の回収方法を提供することができる。
【図面の簡単な説明】
【0008】

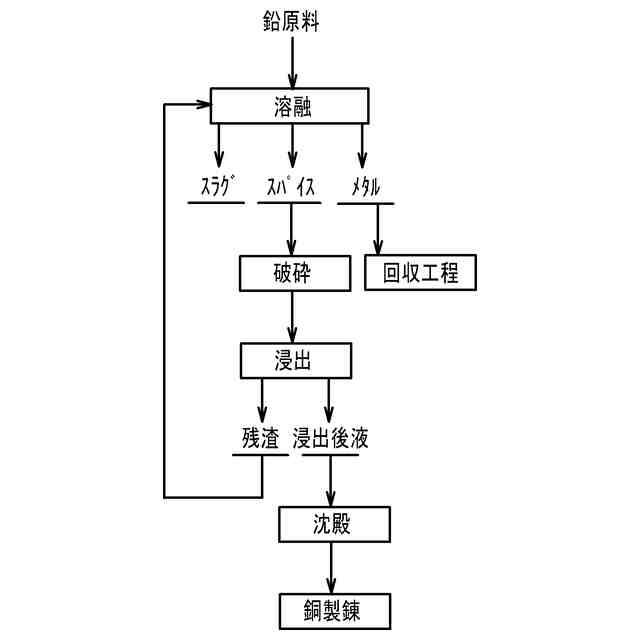

鉛の回収方法を例示する図である。

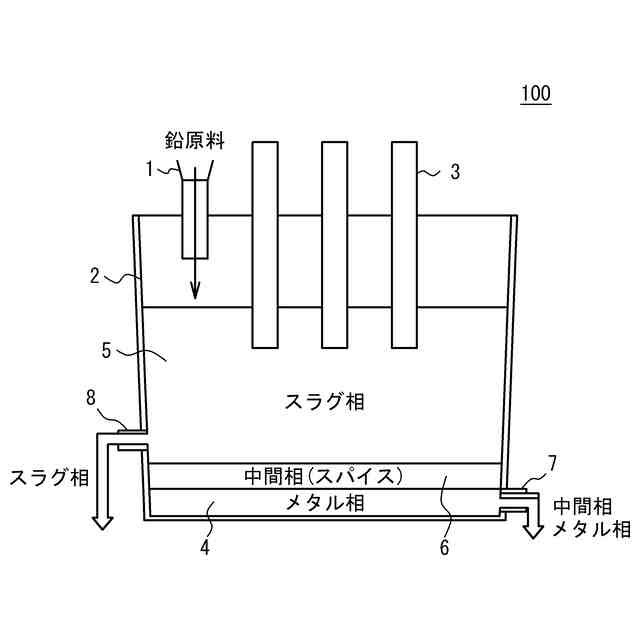

Pb電気炉を例示する図である。

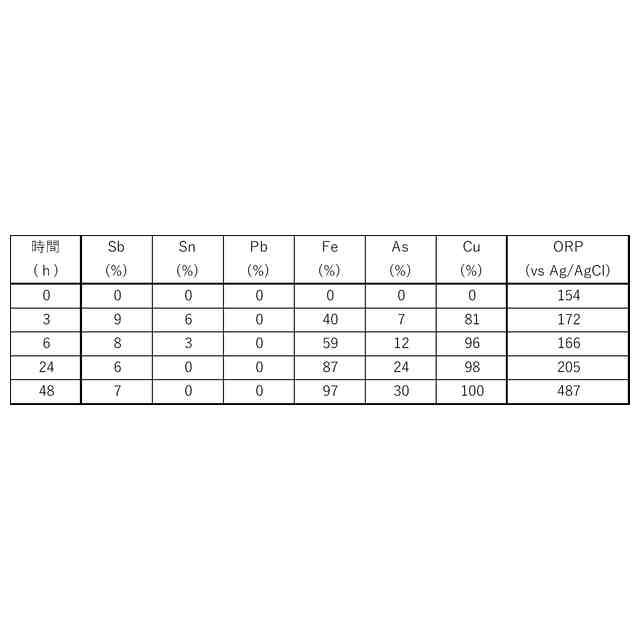

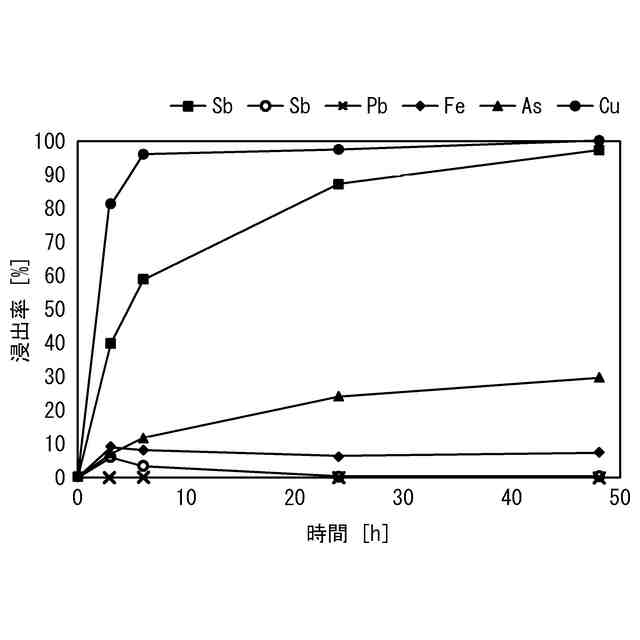

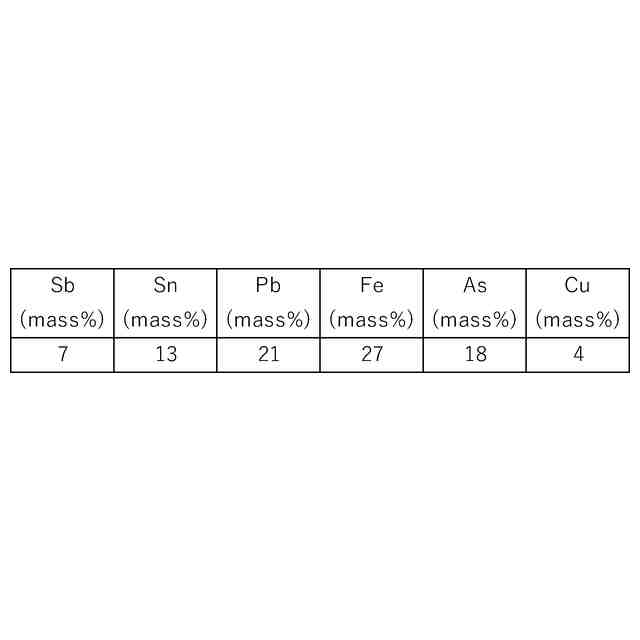

実施例の結果を示す図である。
【発明を実施するための形態】
【0009】
本実施形態において対象とする鉛原料は、少なくとも鉛(Pb)を含み、スズ(Sn)、アンチモン(Sb)、ビスマス(Bi)、鉄(Fe)、ヒ素(As)、銅(Cu)、硫黄(S)、ケイ素(Si)などを含んでいてもよい。鉛原料は、銅製錬工程における電解精製で生じた銅殿物(アノードスライム)を処理して得られる還元銀を酸化炉で酸化処理する際に生じる密陀や、電子部品などのリサイクル原料の溶融炉もしくは産業廃棄物を溶融処理する乾式炉で発生する乾式煙灰を硫酸浸出して得られた鉛滓(硫酸鉛)、硫酸鉛を炭酸ナトリウムにより処理して得られた炭酸鉛、などが挙げられる。鉛原料は、例えば、Pbを20mass%以上40mass%以下、Snを5mass%以上15mass%以下、Sbを1mass%以上10mass%以下、Biを5mass%以上15mass%以下、Feを5mass%以上15mass%以下、Asを1mass%以上10mass%以下含有する。鉛原料は、その他、貴金属などを含んでいてもよい。
【0010】
図1は、本実施形態に係る鉛の回収方法を例示する図である。以下、図1を参照しつつ、鉛の回収方法について説明する。
(【0011】以降は省略されています)
この特許をJ-PlatPat(特許庁公式サイト)で参照する
関連特許
JX金属株式会社
鉛の回収方法
1日前
JX金属株式会社
鉛の回収方法
1日前
JX金属株式会社
分配器及び分配装置
今日
JX金属株式会社
リサイクル原料の処理方法
1日前
JX金属株式会社
銅回路、プリント配線板及び多層基板
11日前
JX金属株式会社
磁性材ターゲット及び磁性材ターゲット組立品
今日
JX金属株式会社
磁性材ターゲット及び磁性材ターゲット組立品
今日
JX金属株式会社
磁性材ターゲット及び磁性材ターゲット組立品
今日
JX金属株式会社
磁性材ターゲット及び磁性材ターゲット組立品
今日
JX金属株式会社
磁性材ターゲット及び磁性材ターゲット組立品
今日
JX金属株式会社
処理対象物の分配方法及び処理対象物の回収方法
今日
JX金属株式会社
ドライフィルムレジスト及び回路パターン形成方法
3日前
JX金属株式会社
リン化インジウム基板及び半導体エピタキシャルウエハ
今日
JX金属株式会社
積層体及びその製造方法
21日前
JX金属株式会社
ドライフィルムレジスト
3日前
JX金属株式会社
リチウムイオン電池用正極活物質の評価方法及びリチウムイオン電池用正極活物質
今日
JX金属株式会社
銅粉、ペースト、低温同時焼成セラミックス基板を製造する方法及び、積層セラミックコンデンサを製造する方法
今日
個人
銅鉄合金の製造
2か月前
個人
高強度せん断補強筋用の鋼材
6か月前
宏幸株式会社
金属回収方法
6か月前
JX金属株式会社
鉛の回収方法
1日前
JX金属株式会社
鉛の回収方法
1日前
株式会社神戸製鋼所
鋼材
5か月前
三菱マテリアル株式会社
切削工具
2日前
株式会社神戸製鋼所
銅合金板
1か月前
株式会社クボタ
比重分離装置
6か月前
株式会社クボタ
比重分離装置
6か月前
株式会社クボタ
比重分離装置
6か月前
日本製鉄株式会社
鋼材
6か月前
日本製鉄株式会社
鋼材
4か月前
日本製鉄株式会社
鋼材
1か月前
日本製鉄株式会社
鋼材
1か月前
日本製鉄株式会社
鋼材
1か月前
日本製鉄株式会社
鋼材
1か月前
日本製鉄株式会社
鋼材
6か月前
住友金属鉱山株式会社
金属の抽出方法
今日
続きを見る
他の特許を見る
