発明の名称スパッタリングターゲット及びスパッタリングターゲット組立品
出願人JX金属株式会社
代理人アクシス国際弁理士法人
主分類C23C 14/34 20060101AFI20251030BHJP(金属質材料への被覆;金属質材料による材料への被覆;化学的表面処理;金属質材料の拡散処理;真空蒸着,スパッタリング,イオン注入法,または化学蒸着による被覆一般;金属質材料の防食または鉱皮の抑制一般)
要約【課題】製造工程におけるクラックや割れの発生を良好に抑制することができるスパッタリングターゲットを提供する。
【解決手段】(1)Feと、(2)Ptと、(3)Ag、Au、B、Co、Cr、Cu、Ga、Ge、Mn、Mo、Nb、Ni、Pd、Re、Rh、Ru、Si、Sn、Ta、W、V、Znから選択されるいずれか一種以上の元素と、(4)残部と、を有し、(1)Feと(2)Ptとの原子数比が34～55at%であり、(1)Feと(2)Ptとの合計濃度が50mol%以上であり、(3)の元素の含有率が合計で0.5～15mol%であり、(4)の残部が酸化物であり、不純物を選択的に含んでもよく、酸化物の体積率が40vol.%以上であり、視野倍率3000倍で撮影した走査型電子顕微鏡(SEM)写真の測定面積1261μm²当たりの酸化物の円換算直径が1μm以下である粒子の個数が100個以上である、スパッタリングターゲット。
【選択図】図1
特許請求の範囲【請求項１】
（１）Ｆｅと、（２）Ｐｔと、（３）Ａｇ、Ａｕ、Ｂ、Ｃｏ、Ｃｒ、Ｃｕ、Ｇａ、Ｇｅ、Ｍｎ、Ｍｏ、Ｎｂ、Ｎｉ、Ｐｄ、Ｒｅ、Ｒｈ、Ｒｕ、Ｓｉ、Ｓｎ、Ｔａ、Ｗ、Ｖ、Ｚｎから選択されるいずれか一種以上の元素と、（４）残部と、を有し、
前記（１）Ｆｅと前記（２）Ｐｔとの原子数比が３４～５５ａｔ％であり、
前記（１）Ｆｅと前記（２）Ｐｔとの合計濃度が５０ｍｏｌ％以上であり、
前記（３）の元素の含有率が合計で０．５～１５ｍｏｌ％であり、
前記（４）の残部が酸化物であり、不純物を選択的に含んでもよく、前記酸化物の体積率が４０ｖｏｌ.％以上であり、
視野倍率３０００倍で撮影した走査型電子顕微鏡（ＳＥＭ）写真の測定面積１２６１μｍ
2
当たりの酸化物の円換算直径が１μｍ以下である粒子の個数が１００個以上である、スパッタリングターゲット。
続きを表示（約 1,600 文字）【請求項２】
（１）Ｆｅと、（２）Ｐｔと、（３）Ａｇ、Ａｕ、Ｂ、Ｃｏ、Ｃｒ、Ｃｕ、Ｇａ、Ｇｅ、Ｍｎ、Ｍｏ、Ｎｂ、Ｎｉ、Ｐｄ、Ｒｅ、Ｒｈ、Ｒｕ、Ｓｉ、Ｓｎ、Ｔａ、Ｗ、Ｖ、Ｚｎから選択されるいずれか一種以上の元素と、（４）残部と、を有し、
前記（１）Ｆｅと前記（２）Ｐｔとの原子数比が３４～５５ａｔ％であり、
前記（１）Ｆｅと前記（２）Ｐｔとの合計濃度が５０ｍｏｌ％以上であり、
前記（３）の元素の含有率が合計で０．５～１５ｍｏｌ％であり、
前記（４）の残部が酸化物であり、不純物を選択的に含んでもよく、前記酸化物の体積率が４０ｖｏｌ.％以上であり、
視野倍率３０００倍で撮影した走査型電子顕微鏡（ＳＥＭ）写真の測定面積１２６１μｍ
2
当たりの酸化物の円換算直径が２μｍ以下である粒子の個数が１２０個以上である、スパッタリングターゲット。
【請求項３】
（１）Ｆｅと、（２）Ｐｔと、（３）Ａｇ、Ａｕ、Ｂ、Ｃｏ、Ｃｒ、Ｃｕ、Ｇａ、Ｇｅ、Ｍｎ、Ｍｏ、Ｎｂ、Ｎｉ、Ｐｄ、Ｒｅ、Ｒｈ、Ｒｕ、Ｓｉ、Ｓｎ、Ｔａ、Ｗ、Ｖ、Ｚｎから選択されるいずれか一種以上の元素と、（４）残部と、を有し、
前記（１）Ｆｅと前記（２）Ｐｔとの原子数比が３４～５５ａｔ％であり、
前記（１）Ｆｅと前記（２）Ｐｔとの合計濃度が５０ｍｏｌ％以上であり、
前記（３）の元素の含有率が合計で０．５～１５ｍｏｌ％であり、
前記（４）の残部が酸化物であり、不純物を選択的に含んでもよく、前記酸化物の体積率が４０ｖｏｌ.％以上であり、
視野倍率３０００倍で撮影した走査型電子顕微鏡（ＳＥＭ）写真の測定面積１２６１μｍ
2
当たりの酸化物の円換算直径が１μｍ以下である粒子の個数割合が６０％以上である、スパッタリングターゲット。
【請求項４】
（１）Ｆｅと、（２）Ｐｔと、（３）Ａｇ、Ａｕ、Ｂ、Ｃｏ、Ｃｒ、Ｃｕ、Ｇａ、Ｇｅ、Ｍｎ、Ｍｏ、Ｎｂ、Ｎｉ、Ｐｄ、Ｒｅ、Ｒｈ、Ｒｕ、Ｓｉ、Ｓｎ、Ｔａ、Ｗ、Ｖ、Ｚｎから選択されるいずれか一種以上の元素と、（４）残部と、を有し、
前記（１）Ｆｅと前記（２）Ｐｔとの原子数比が３４～５５ａｔ％であり、
前記（１）Ｆｅと前記（２）Ｐｔとの合計濃度が５０ｍｏｌ％以上であり、
前記（３）の元素の含有率が合計で０．５～１５ｍｏｌ％であり、
前記（４）の残部が酸化物であり、不純物を選択的に含んでもよく、前記酸化物の体積率が４０ｖｏｌ.％以上であり、
視野倍率３０００倍で撮影した走査型電子顕微鏡（ＳＥＭ）写真の測定面積１２６１μｍ
2
当たりの酸化物の円換算直径が２μｍ以下である粒子の個数割合が９０％以上である、スパッタリングターゲット。
【請求項５】
曲げ強度が３００ＭＰａ以上である、請求項１～４のいずれか一項に記載のスパッタリングターゲット。
【請求項６】
前記酸化物がＳｉの酸化物を含有する、請求項１～４のいずれか一項に記載のスパッタリングターゲット。
【請求項７】
前記酸化物が更にＡｌ、Ｂ、Ｂａ、Ｂｅ、Ｃａ、Ｃｅ、Ｃｒ、Ｄｙ、Ｅｒ、Ｅｕ、Ｇａ、Ｇｄ、Ｈｏ、Ｌｉ、Ｍｇ、Ｍｎ、Ｎｂ、Ｎｄ、Ｐｒ、Ｓｃ、Ｓｍ、Ｓｒ、Ｔａ、Ｔｂ、Ｔｉ、Ｖ、Ｙ、Ｚｎ、Ｚｒから選択される元素の酸化物をいずれか一種以上含有する、請求項６に記載のスパッタリングターゲット。
【請求項８】
請求項１～４のいずれか一項に記載のスパッタリングターゲットと、
前記スパッタリングターゲットに接合されたバッキングプレートと、
を備えた、スパッタリングターゲット組立品。

発明の詳細な説明【技術分野】
【０００１】
本発明はスパッタリングターゲット及びスパッタリングターゲット組立品に関するものであり、主に、ＨＤＤの膜の製造向けのスパッタリングターゲットに関するものである。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
垂直磁気記録方式を採用するハードディスクドライブ（ＨＤＤ）を構成する層には、例えば、強磁性金属であるＣｏ、Ｆｅ、Ｎｉをベースとした材料が用いられており、記録層には、ＣｏやＦｅを主成分とするＣｏ－Ｃｒ系、Ｃｏ－Ｐｔ系、Ｃｏ－Ｃｒ－Ｐｔ系、Ｆｅ－Ｐｔ系などの強磁性合金と非磁性の無機材料からなる複合材料が多く用いられている。このようなハードディスクドライブなどの磁気記録媒体の薄膜は、生産性の高さから、上記の材料を成分とするスパッタリングターゲットをスパッタリングして作製されることが多い。
【０００３】
スパッタリングターゲットの製造は、一般に、まず、原材料の粉末を粉砕し混合して得られた混合物を、ホットプレスすることにより焼結体を得る。この後、焼結体の密度向上のために、ＨＩＰ（Hot Isostatic Pressing：熱間等方圧加圧）加工を施すことがある。このようにして得られた焼結体を旋盤により加工し、所定の形状のターゲットを製造している（特許文献１、２）。
【先行技術文献】
【特許文献】
【０００４】
特許第６０３０２７１号公報
特許第６３０５８８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述のように、ＨＤＤの記録層としてＦｅ－Ｐｔ系などの強磁性合金と非磁性の無機材料からなる複合材料が有用であることは上述した通りである。しかしながら、このような記録層の作製のために、スパッタリングターゲットとして、Ｆｅ及びＰｔを含む母材金属に酸化物が分散した組織を有する焼結体を製造する際、当該組成を有する焼結体は比較的脆く、製造工程でクラックや割れが発生する問題がある。
【０００６】
そこで、本発明の実施形態は、製造工程におけるクラックや割れの発生を良好に抑制することができるスパッタリングターゲット及びスパッタリングターゲット組立品を提供することを課題とする。
【課題を解決するための手段】
【０００７】
上記課題は、以下のように特定される本発明によって解決される。
１．（１）Ｆｅと、（２）Ｐｔと、（３）Ａｇ、Ａｕ、Ｂ、Ｃｏ、Ｃｒ、Ｃｕ、Ｇａ、Ｇｅ、Ｍｎ、Ｍｏ、Ｎｂ、Ｎｉ、Ｐｄ、Ｒｅ、Ｒｈ、Ｒｕ、Ｓｉ、Ｓｎ、Ｔａ、Ｗ、Ｖ、Ｚｎから選択されるいずれか一種以上の元素と、（４）残部と、を有し、
前記（１）Ｆｅと前記（２）Ｐｔとの原子数比が３４～５５ａｔ％であり、
前記（１）Ｆｅと前記（２）Ｐｔとの合計濃度が５０ｍｏｌ％以上であり、
前記（３）の元素の含有率が合計で０．５～１５ｍｏｌ％であり、
前記（４）の残部が酸化物であり、不純物を選択的に含んでもよく、前記酸化物の体積率が４０ｖｏｌ.％以上であり、
視野倍率３０００倍で撮影した走査型電子顕微鏡（ＳＥＭ）写真の測定面積１２６１μｍ
2
の酸化物の円換算直径が１μｍ以下である粒子の個数が１００個以上である、スパッタリングターゲット。
２．（１）Ｆｅと、（２）Ｐｔと、（３）Ａｇ、Ａｕ、Ｂ、Ｃｏ、Ｃｒ、Ｃｕ、Ｇａ、Ｇｅ、Ｍｎ、Ｍｏ、Ｎｂ、Ｎｉ、Ｐｄ、Ｒｅ、Ｒｈ、Ｒｕ、Ｓｉ、Ｓｎ、Ｔａ、Ｗ、Ｖ、Ｚｎから選択されるいずれか一種以上の元素と、（４）残部と、を有し、
前記（１）Ｆｅと前記（２）Ｐｔとの原子数比が３４～５５ａｔ％であり、
前記（１）Ｆｅと前記（２）Ｐｔとの合計濃度が５０ｍｏｌ％以上であり、
前記（３）の元素の含有率が合計で０．５～１５ｍｏｌ％であり、
前記（４）の残部が酸化物であり、不純物を選択的に含んでもよく、前記酸化物の体積率が４０ｖｏｌ.％以上であり、
視野倍率３０００倍で撮影した走査型電子顕微鏡（ＳＥＭ）写真の測定面積１２６１μｍ
2
当たりの前記酸化物の円換算直径が２μｍ以下である粒子の個数が１２０個以上である、スパッタリングターゲット。
３．（１）Ｆｅと、（２）Ｐｔと、（３）Ａｇ、Ａｕ、Ｂ、Ｃｏ、Ｃｒ、Ｃｕ、Ｇａ、Ｇｅ、Ｍｎ、Ｍｏ、Ｎｂ、Ｎｉ、Ｐｄ、Ｒｅ、Ｒｈ、Ｒｕ、Ｓｉ、Ｓｎ、Ｔａ、Ｗ、Ｖ、Ｚｎから選択されるいずれか一種以上の元素と、（４）残部と、を有し、
前記（１）Ｆｅと前記（２）Ｐｔとの原子数比が３４～５５ａｔ％であり、
前記（１）Ｆｅと前記（２）Ｐｔとの合計濃度が５０ｍｏｌ％以上であり、
前記（３）の元素の含有率が合計で０．５～１５ｍｏｌ％であり、
前記（４）の残部が酸化物であり、不純物を選択的に含んでもよく、前記酸化物の体積率が４０ｖｏｌ.％以上であり、
視野倍率３０００倍で撮影した走査型電子顕微鏡（ＳＥＭ）写真の測定面積１２６１μｍ
2
当たりの酸化物の円換算直径が１μｍ以下である粒子の個数割合が６０％以上である、スパッタリングターゲット。
４．（１）Ｆｅと、（２）Ｐｔと、（３）Ａｇ、Ａｕ、Ｂ、Ｃｏ、Ｃｒ、Ｃｕ、Ｇａ、Ｇｅ、Ｍｎ、Ｍｏ、Ｎｂ、Ｎｉ、Ｐｄ、Ｒｅ、Ｒｈ、Ｒｕ、Ｓｉ、Ｓｎ、Ｔａ、Ｗ、Ｖ、Ｚｎから選択されるいずれか一種以上の元素と、（４）残部と、を有し、
前記（１）Ｆｅと前記（２）Ｐｔとの原子数比が３４～５５ａｔ％であり、
前記（１）Ｆｅと前記（２）Ｐｔとの合計濃度が５０ｍｏｌ％以上であり、
前記（３）の元素の含有率が合計で０．５～１５ｍｏｌ％であり、
前記（４）の残部が酸化物であり、不純物を選択的に含んでもよく、前記酸化物の体積率が４０ｖｏｌ.％以上であり、
視野倍率３０００倍で撮影した走査型電子顕微鏡（ＳＥＭ）写真の測定面積１２６１μｍ
2
当たりの酸化物の円換算直径が２μｍ以下である粒子の個数割合が９０％以上である、スパッタリングターゲット。

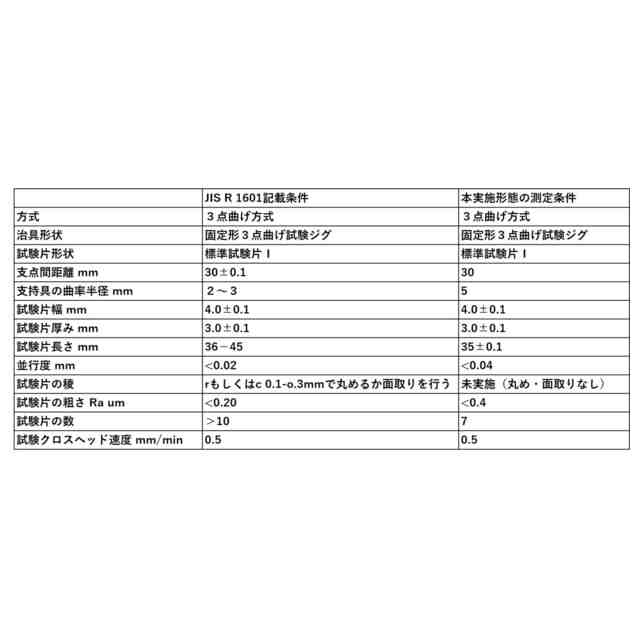

５．曲げ強度が３００ＭＰａ以上である、前記１～４のいずれかに記載のスパッタリングターゲット。
６．前記酸化物がＳｉの酸化物を含有する、前記１～５のいずれかに記載のスパッタリングターゲット。
７．前記酸化物が更にＡｌ、Ｂ、Ｂａ、Ｂｅ、Ｃａ、Ｃｅ、Ｃｒ、Ｄｙ、Ｅｒ、Ｅｕ、Ｇａ、Ｇｄ、Ｈｏ、Ｌｉ、Ｍｇ、Ｍｎ、Ｎｂ、Ｎｄ、Ｐｒ、Ｓｃ、Ｓｍ、Ｓｒ、Ｔａ、Ｔｂ、Ｔｉ、Ｖ、Ｙ、Ｚｎ、Ｚｒから選択される元素の酸化物をいずれか一種以上含有する、前記６に記載のスパッタリングターゲット。
８．前記１～７のいずれかに記載のスパッタリングターゲットと、
前記スパッタリングターゲットに接合されたバッキングプレートと、
を備えた、スパッタリングターゲット組立品。
【発明の効果】
【０００８】

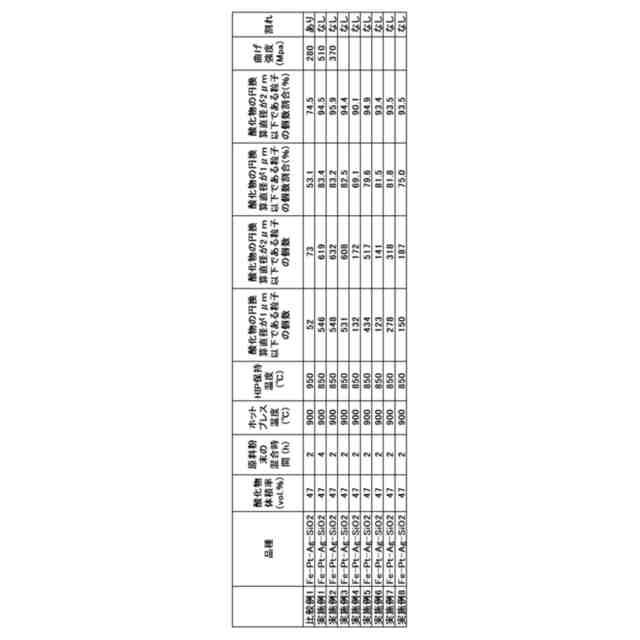

本発明の実施形態によれば、製造工程におけるクラックや割れの発生を良好に抑制することができるスパッタリングターゲット及びスパッタリングターゲット組立品を提供することができる。
【図面の簡単な説明】
【０００９】

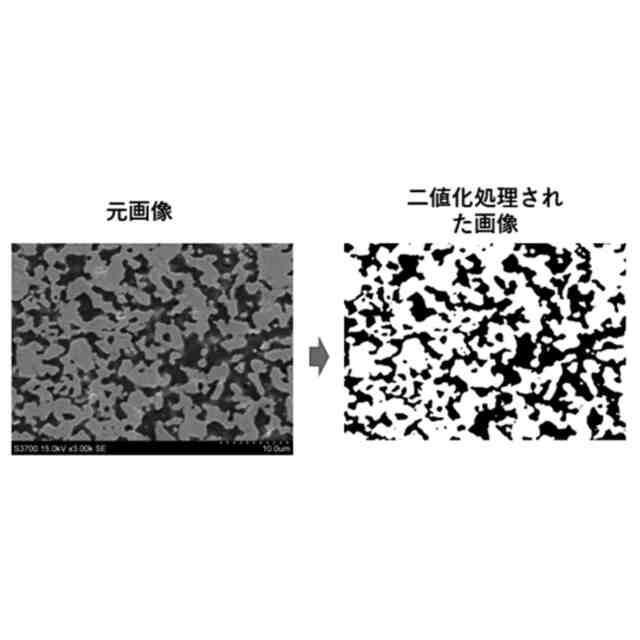

ＩｍａｇｅＪを用いた画像解析における、二値化処理された画像と元画像との例を示す。

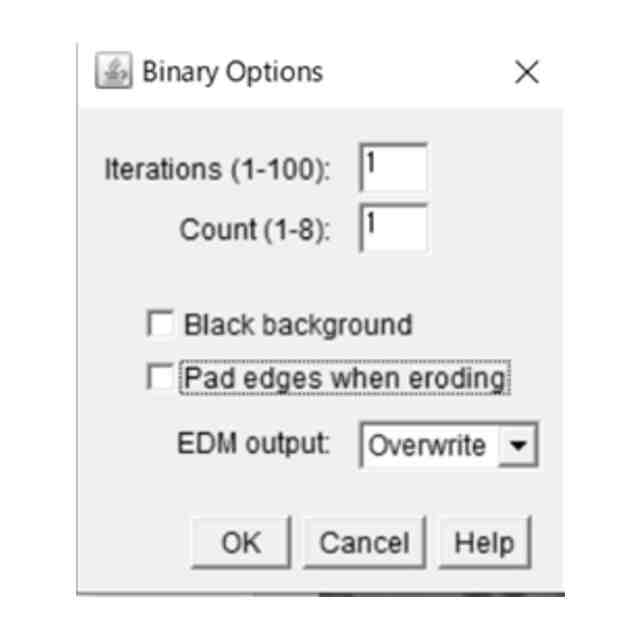

ＩｍａｇｅＪを用いた二値化処理の設定条件のスクリーンショットである。
