TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025143048
公報種別
公開特許公報(A)
公開日
2025-10-01
出願番号
2024042737
出願日
2024-03-18
発明の名称
被覆部材、及び、表面被覆金型
出願人
フジタ技研株式会社
代理人
個人
主分類
C23C
14/06 20060101AFI20250924BHJP(金属質材料への被覆;金属質材料による材料への被覆;化学的表面処理;金属質材料の拡散処理;真空蒸着,スパッタリング,イオン注入法,または化学蒸着による被覆一般;金属質材料の防食または鉱皮の抑制一般)
要約
【課題】 より耐用期間の長い被膜を提供する。
【解決手段】 被膜部材は、基材の表面に被膜を形成した被覆部材であって、前記被膜は、Ti
a
M
b
X
c
(但し、MはIVa族、Va族、VIa族、アルミニウム、ケイ素もしくはこれらの複合物であり、Xは炭素、窒素もしくはこれらの複合物であり、a+b+c=1であるときに、(a+b)は0.05以上0.45以下)であり、前記被膜のビッカース硬さHvは、1500以上3200以下である。
【選択図】図1
特許請求の範囲
【請求項1】
基材の表面に被膜を形成した被覆部材であって、
前記被膜は、Ti
a
M
b
X
c
(但し、MはIVa族、Va族、VIa族、アルミニウム、ケイ素もしくはこれらの複合物であり、Xは炭素、窒素もしくはこれらの複合物であり、a+b+c=1であるときに、(a+b)は0.05以上0.45以下)であり、
前記被膜のビッカース硬さHvは、1500以上3200以下である
被膜部材。
続きを表示(約 740 文字)
【請求項2】
前記被膜は、Ti
a
M
b
C
d
N
e
(但し、Mはクロム又はバナジウムもしくは存在せず、a+b+d+e=1であるときに、eは0.00以上0.25以下)であり、
前記被膜のビッカース硬さHvは、1500以上2600以下である
請求項1に記載の被膜部材。
【請求項3】
前記被膜は、Ti
a
C
d
(但し、a+d=1であるときに、dは0.45以上0.70以下)であり、
前記被膜のビッカース硬さHvは、1500以上3200以下である
請求項1に記載の被膜部材。
【請求項4】
前記被膜は、Ti
a
M
b
C
d
(但し、Mはクロム又はバナジウムであり、a+b+d=1であるときに、aは0.05以上0.45以下)であり、
前記被膜のビッカース硬さHvは、1500以上2800以下である
請求項1に記載の被膜部材。
【請求項5】
金型本体と、
前記金型本体の表面の少なくとも一部を被覆する被膜と
を有し、
前記被膜は、Ti
a
M
b
X
c
(但し、MはIVa族、Va族、VIa族、アルミニウム、ケイ素もしくはこれらの複合物であり、Xは炭素、窒素もしくはこれらの複合物であり、a+b+c=1であるときに、(a+b)は0.05以上0.45以下)であり、
前記被膜のビッカース硬さHvは、1500以上3200以下である
表面被覆金型。
発明の詳細な説明
【技術分野】
【0001】
本発明は、被覆部材、及び、表面被覆金型に関する。
続きを表示(約 1,200 文字)
【背景技術】
【0002】
例えば、特許文献1には、イオンプレーティングにより無機基材の表面にVN膜を成膜する成膜方法が開示されている。
【先行技術文献】
【特許文献】
【0003】
特開2002-371352号
【発明の概要】
【発明が解決しようとする課題】
【0004】
より耐用期間の長い被膜を提供することを目的とする。
【課題を解決するための手段】
【0005】
本発明に係る被膜部材は、基材の表面に被膜を形成した被覆部材であって、前記被膜は、Ti
a
M
b
X
c
(但し、MはIVa族、Va族、VIa族、アルミニウム、ケイ素もしくはこれらの複合物であり、Xは炭素、窒素もしくはこれらの複合物であり、a+b+c=1であるときに、(a+b)は0.05以上0.45以下)であり、前記被膜のビッカース硬さHvは、1500以上3200以下である。
【0006】
好適には、前記被膜は、Ti
a
M
b
C
d
N
e
(但し、Mはクロム又はバナジウムもしくは存在せず、a+b+d+e=1であるときに、eは0.00以上0.25以下)であり、前記被膜のビッカース硬さHvは、1500以上2600以下である。
【0007】
好適には、前記被膜は、Ti
a
C
d
(但し、a+d=1であるときに、dは0.45以上0.70以下)であり、前記被膜のビッカース硬さHvは、1500以上3200以下である。
【0008】
好適には、前記被膜は、Ti
a
M
b
C
d
(但し、Mはクロム又はバナジウムであり、a+b+d=1であるときに、aは0.05以上0.45以下)であり、前記被膜のビッカース硬さHvは、1500以上2800以下である。
【0009】
また、本発明に係る表面被覆金型は、金型本体と、前記金型本体の表面の少なくとも一部を被覆する被膜とを有し、前記被膜は、Ti
a
M
b
X
c
(但し、MはIVa族、Va族、VIa族、アルミニウム、ケイ素もしくはこれらの複合物であり、Xは炭素、窒素もしくはこれらの複合物であり、a+b+c=1であるときに、(a+b)は0.05以上0.45以下)であり、前記被膜のビッカース硬さHvは、1500以上3200以下である。
【発明の効果】
【0010】
より耐用期間の長い被膜を提供することができる。
【図面の簡単な説明】

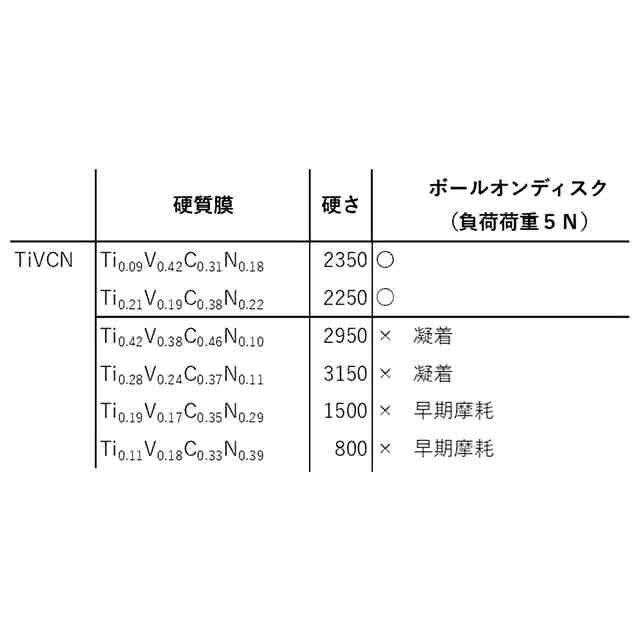

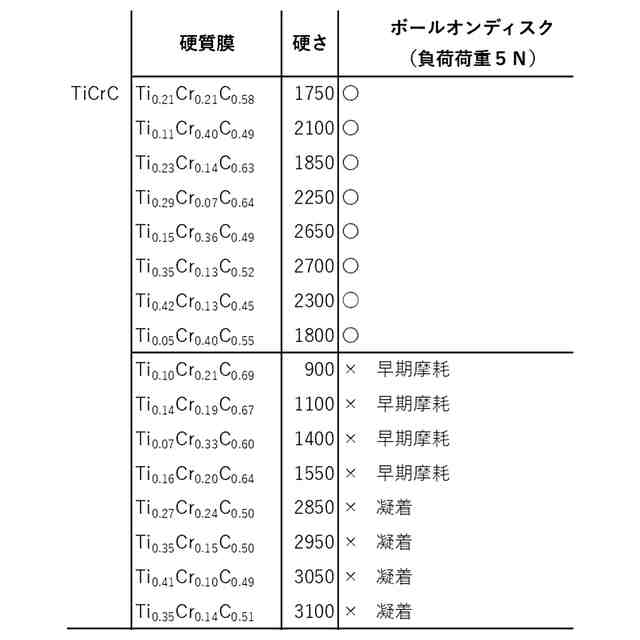

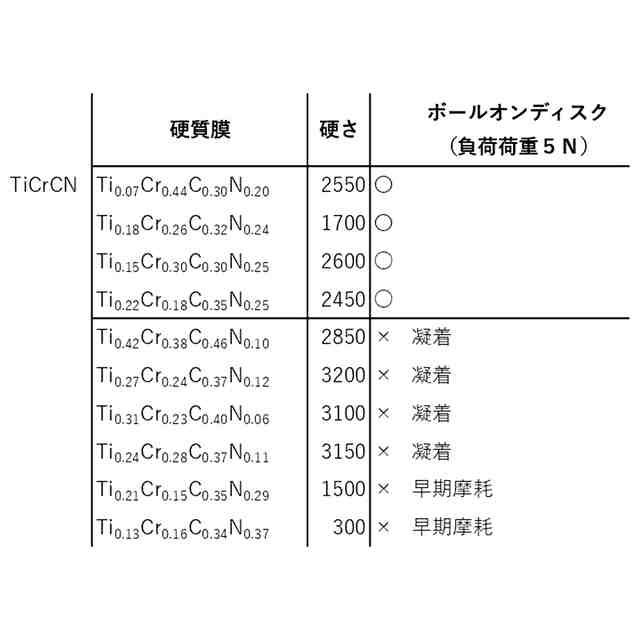

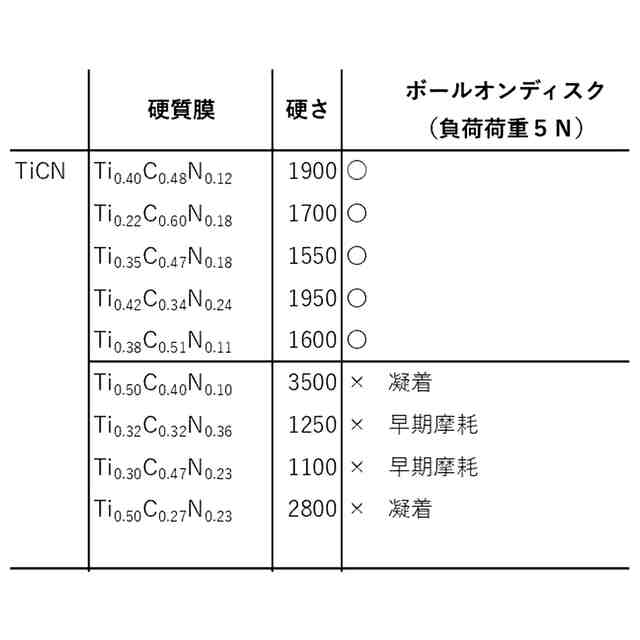

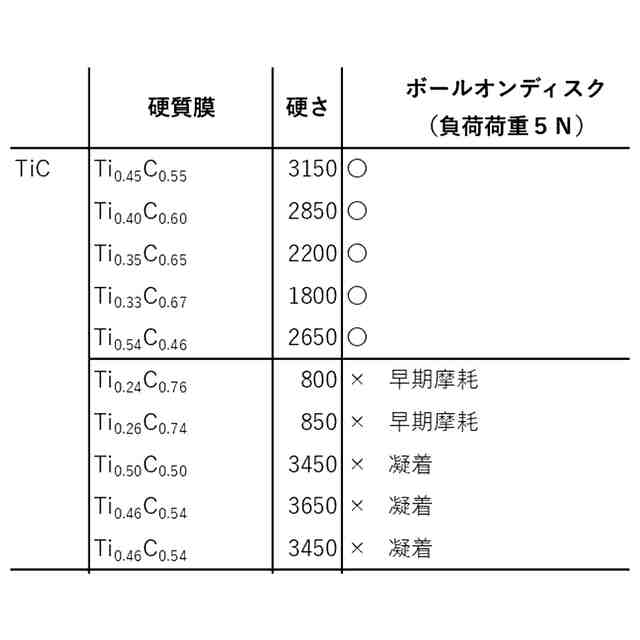

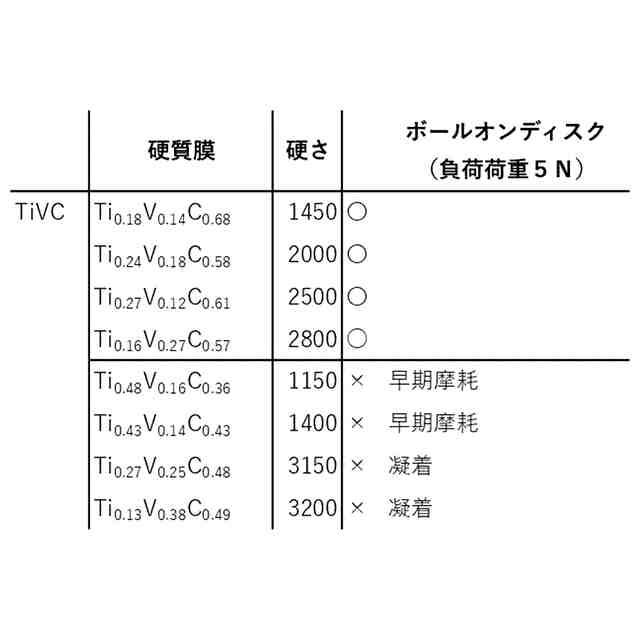

(【0011】以降は省略されています)
この特許をJ-PlatPat(特許庁公式サイト)で参照する
関連特許
フジタ技研株式会社
被覆部材、及び、表面被覆金型
今日
個人
フッ素樹脂塗装鋼板の保管方法
2か月前
株式会社京都マテリアルズ
めっき部材
2日前
株式会社三愛工業所
アルミニウム材
4か月前
株式会社KSマテリアル
防錆組成物
2か月前
株式会社オプトラン
蒸着装置
5か月前
日本化学産業株式会社
複合めっき皮膜
1か月前
台灣晶技股ふん有限公司
無電解めっき法
28日前
東京エレクトロン株式会社
成膜方法
20日前
日東電工株式会社
積層体の製造方法
4か月前
JFEスチール株式会社
鋼部品
2か月前
東京エレクトロン株式会社
基板処理装置
3か月前
東京エレクトロン株式会社
基板処理装置
5か月前
住友重機械工業株式会社
成膜装置
3か月前
信越半導体株式会社
真空蒸着方法
4か月前
東京エレクトロン株式会社
基板処理装置
5か月前
株式会社内村
防食具、防食具の設置方法
22日前
住友重機械工業株式会社
成膜装置
2か月前
DOWAサーモテック株式会社
浸炭方法
4か月前
黒崎播磨株式会社
溶射装置
6日前
国立大学法人千葉大学
成膜装置及び成膜方法
26日前
フジタ技研株式会社
被覆部材、及び、表面被覆金型
今日
株式会社デンソー
接合体
12日前
ケニックス株式会社
蒸発源装置
1か月前
川崎重工業株式会社
水素遮蔽膜
1か月前
株式会社アルバック
成膜装置、および搬送方法
1か月前
黒崎播磨株式会社
溶射用ランス
4か月前
学校法人静岡理工科大学
放電被覆装置及び放電被覆方法
1か月前
キヤノントッキ株式会社
成膜装置
5か月前
東京エレクトロン株式会社
成膜方法及び成膜装置
20日前
株式会社アルバック
真空蒸着装置、真空蒸着方法
1か月前
株式会社オプトラン
光学薄膜形成装置および方法
5か月前
株式会社神戸製鋼所
成膜方法
5か月前
株式会社カネカ
製膜装置
5か月前
株式会社神戸製鋼所
成膜方法
2か月前
株式会社スリーボンド
洗浄剤組成物
5か月前
続きを見る
他の特許を見る
