公開番号2025162651
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024065969
出願日2024-04-16
発明の名称カップリング組付用治具及び治具付き押出機
出願人株式会社神戸製鋼所
代理人弁理士法人三協国際特許事務所
主分類B29C 48/265 20190101AFI20251021BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】カップリングの組付作業の負担を軽減する。
【解決手段】組付用治具30は、スクリュシャフトの軸と減速機の出力軸とを互いに連結するカップリング26の組付作業に用いる。治具30は、カップリング26を出力軸の軸心と平行な軸心周りに回転可能な状態で下方から支持するローラ31cが配置された支持台31と、支持台31の高さ位置を調節する高さ調節機構32と、水平方向で且つ出力軸の軸線方向と直交する方向である軸合わせ方向に沿って設置されるレール状部35を有するベース36と、を備える。ベース36は、支持台31がレール状部35の上において軸合わせ方向に沿って移動できるように支持台31を下方から支持する。
【選択図】図1
特許請求の範囲【請求項１】
スクリュシャフトの回転軸と減速機の出力軸とを互いに連結するカップリングの組付作業に用いるカップリング組付用治具であって、
前記カップリングを前記出力軸の軸心と平行な軸心周りに回転可能な状態で下方から支持する複数個のローラが配置された支持台と、
前記支持台の高さ位置を調節する高さ調節機構と、
水平方向で且つ前記出力軸の軸線方向と直交する方向である軸合わせ方向に沿って設置されるレール状部を有するベースと、を備え、
前記ベースは、前記支持台が前記レール状部の上において前記軸合わせ方向に沿って移動できるように前記支持台を下方から支持する、カップリング組付用治具。
続きを表示（約 1,300 文字）【請求項２】
前記カップリングの軸方向一端側において前記支持台に設けられ、前記カップリングを支持した時に前記カップリングの軸方向一端部に係止されるストッパーを更に備えている、請求項１に記載のカップリング組付用治具。
【請求項３】
前記ストッパーは、前記カップリングの前記軸方向一端部において前記カップリングを係止するストップ位置と、前記ストップ位置から退避し、前記カップリングの軸方向移動が許容される退避位置との間で位置調節可能に配置されている、請求項２に記載のカップリング組付用治具。
【請求項４】
前記ストッパーは、前記支持台に対して着脱可能である、請求項２に記載のカップリング組付用治具。
【請求項５】
前記レール状部に支持される被支持面に配置されるスライドプレートを更に備えている、請求項１に記載のカップリング組付用治具。
【請求項６】

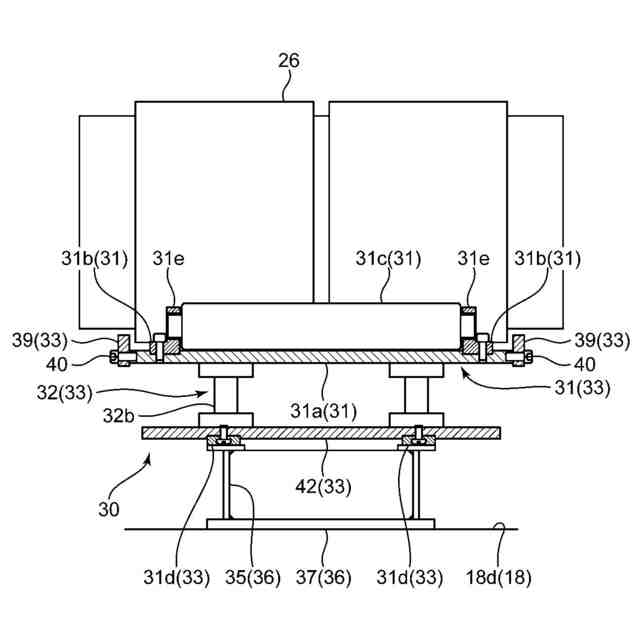

前記高さ調節機構として、前記支持台の下端部に備え付けられ、前記支持台に対する下方への突出長さを調節可能なボルトを備える、請求項１に記載のカップリング組付用治具。
【請求項７】

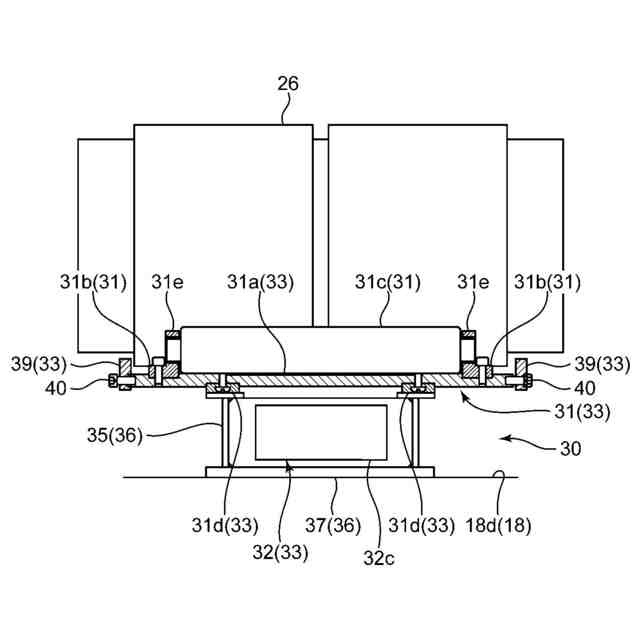

前記支持台の下方に位置するとともに前記ベースの前記レール状部によって支持されて前記支持台とともに前記レール状部に沿って移動可能なロアボディを更に備えており、
前記高さ調節機構は、前記支持台と前記ロアボディとの間に配置されたジャッキ装置である、請求項１に記載のカップリング組付用治具。
【請求項８】
前記高さ調節機構は、前記支持台の下に配置されるとともに、前記支持台に接触しない程度に縮んだ状態から、前記支持台を下から支持しながら前記支持台の高さ位置を調節する状態まで、高さ方向に伸縮可能に構成されており、
前記ベースは、前記高さ調節機構が前記支持台と接触しない程度に縮んだ状態において、前記支持台が前記レール状部の上を前記軸合わせ方向に沿って移動できるように前記支持台を下方から支持する、請求項１に記載のカップリング組付用治具。
【請求項９】
前記カップリングを収容するジャンクションボックスの外側で前記カップリングを前記支持台に載せられるように、前記レール状部は、前記ジャンクションボックスにおける軸方向に直交する方向の長さよりも長く形成されている、請求項１に記載のカップリング組付用治具。
【請求項１０】
出力軸を有する減速機と、

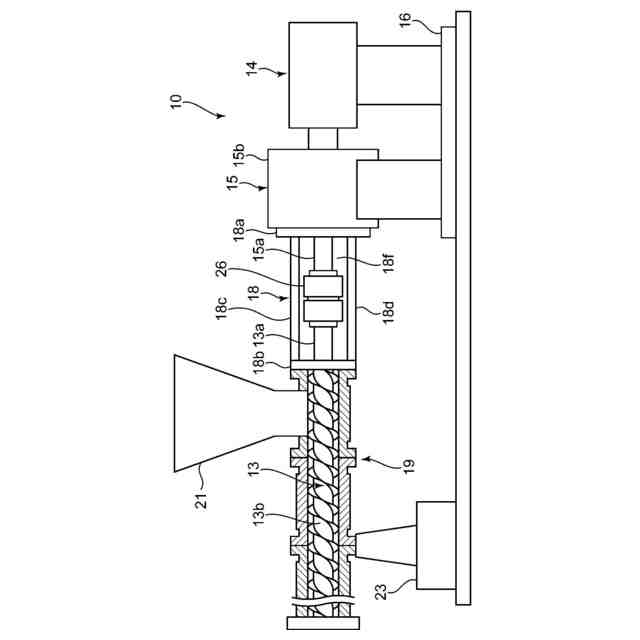

スクリュシャフトと、前記スクリュシャフトを格納するバレルと、前記減速機の前記出力軸と前記スクリュシャフトの回転軸とを互いに連結するためのカップリングと、前記カップリングを格納しつつ前記減速機と前記バレルとの間に配置されたジャンクションボックスと、を有し、前記スクリュシャフトの回転によって、材料を押し出す押出機と、
前記カップリングの組付作業に用いられる請求項１から８の何れか１項に記載のカップリング組付用治具と、
前記カップリング組付用治具の前記ベースを前記ジャンクションボックスに固定するための締結具と、を備えている治具付き押出機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カップリング組付用治具及び治具付き押出機に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、下記特許文献１に開示されているように、スクリュシャフトをモータで駆動することによって材料を連続的に押し出す押出機が知られている。下記の特許文献１には図８に示す押出機が開示されている。この押出機は、モータ８２と、減速機８３と、スクリュシャフトが格納されたバレル８４と、減速機８３及びバレル８４間に配置されたジャンクションボックス８５と、を有する。ジャンクションボックス８５内に配置されたカップリング９５により、スクリュシャフトの軸９１と減速機８３の軸９２とが接続されている。カップリング９５とスクリュシャフトの軸９１との結合は、例えばスプライン結合であり、また、カップリング９５と減速機８３の軸９２との結合も例えばスプライン結合となっている。これにより、減速機８３の軸９２の駆動力をスクリュシャフトの軸９１に伝達可能となっている。ジャンクションボックス８５に隣接するバレル８４には材料投入口９４が設けられており、投入された材料はバレル８４内をスクリュシャフトによって軸方向に送られて押し出される。
【先行技術文献】
【特許文献】
【０００３】
特開平６－１７９２１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
減速機８３の軸９２とスクリュシャフトの軸９１をカップリング９５でつなぐ作業を行う際には、軸９１，９２の軸心とカップリング９５の中心軸を合わせるとともに、軸９１，９２の外周面にカップリング９５の内周面を合わせ、さらにカップリング９５のスプラインの位相を軸９１，９２のスプラインの位相に合わせる必要がある。このため、カップリング９５を回転させたり、カップリング９５に軸９１，９２が挿入されるようにカップリング９５を移動させる作業工程を要する。しかしながら、カップリング９５自体のサイズは大きく、しかも重たい物（約１００ｋｇ）であるため、作業員の手による組付作業は力のいる高負荷な作業であり、困難を伴うものである。
【０００５】
そこで、本発明は、前記従来技術を鑑みてなされたものであり、その目的とするところは、カップリングの組付作業の負担を軽減できるカップリング組付用治具を提供することにある。
【課題を解決するための手段】
【０００６】
前記の目的を達成するため、本発明に係るカップリング組付用治具は、スクリュシャフトの回転軸と減速機の出力軸とを互いに連結するカップリングの組付作業に用いるカップリング組付用治具であって、前記カップリングを前記出力軸の軸心と平行な軸心周りに回転可能な状態で下方から支持する複数個のローラが配置された支持台と、前記支持台の高さ位置を調節する高さ調節機構と、水平方向で且つ前記出力軸の軸線方向と直交する方向である軸合わせ方向に沿って設置されるレール状部を有するベースと、を備える。前記ベースは、前記支持台が前記レール状部の上において前記軸合わせ方向に沿って移動できるように前記支持台を下方から支持する。
【０００７】
本発明に係るカップリング組付用治具では、カップリングを支持する支持台をレール状部の上を軸合わせ方向に沿って移動でき、また高さ調節機構によって支持台の高さ位置を調節することができる。このとき、支持台がベースによって下方から支持されているため、カップリングを下方から支持する支持台の位置調節作業の負担を軽減することができる。さらに、カップリングが支持台によって下方から支持された状態でカップリングを軸心周りに回転させることができるため、カップリングの回転位相を調整する作業においても、作業負担を軽減できる。
【０００８】
前記カップリング組付用治具は、前記カップリングの軸方向一端側において前記支持台に設けられ、前記カップリングを支持した時に前記カップリングの軸方向一端部に係止されるストッパーを更に備えていてもよい。
【０００９】
この態様では、カップリングを例えば軸合わせ方向に移動させるときに、カップリングが軸方向に移動してしまうことを防止できる。
【００１０】
前記ストッパーは、前記カップリングの前記軸方向一端部において前記カップリングを係止するストップ位置と、前記ストップ位置から退避し、前記カップリングの軸方向移動が許容される退避位置との間で位置調節可能に配置されていてもよい。
（【００１１】以降は省略されています）
