公開番号2025159835
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062637
出願日2024-04-09
発明の名称水素供給システムおよび水素供給方法
出願人株式会社神戸製鋼所,株式会社コベルコE&M
代理人弁理士法人三協国際特許事務所
主分類C25B 15/02 20210101AFI20251015BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】水素の有効利用に資するようにする。
【解決手段】水素供給システム10は、水素含有ガスを発生させるように構成された水電解装置12と、水電解装置12で得られた水素含有ガスの少なくとも一部を需要先Dに送る主供給路14と、主供給路14から分岐するとともに脱酸素装置23および脱水装置24が設けられ、水電解装置12で得られた水素含有ガスのうちの需要先Dに送られる水素含有ガス以外の水素含有ガスを燃料電池18に送る副供給路16と、を備える。需要先Dは、燃料電池18で用いられる水素含有ガスよりも低純度の水素を含む水素含有ガスを利用する設備を有する。

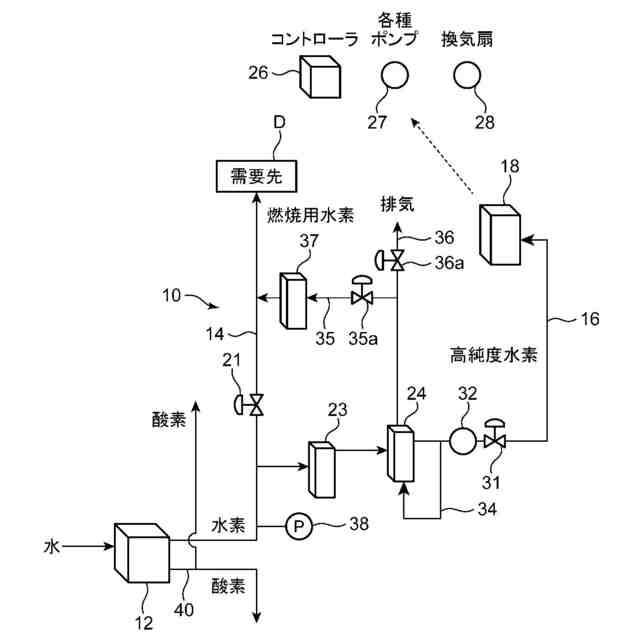

【選択図】図1
特許請求の範囲【請求項１】
水素含有ガスを発生させるように構成された水電解装置と、
前記水電解装置で得られた水素含有ガスの少なくとも一部を需要先に送る主供給路と、
前記主供給路から分岐するとともに脱酸素装置および脱水装置が設けられ、前記水電解装置で得られた水素含有ガスのうちの前記需要先に送られる水素含有ガス以外の水素含有ガスを燃料電池に送る副供給路と、
を備え、
前記需要先は、前記燃料電池で用いられる水素含有ガスよりも低純度の水素を含む水素含有ガスを利用する設備を有する、水素供給システム。
続きを表示（約 1,300 文字）【請求項２】
前記主供給路は、前記副供給路で送られる流量よりも大きな流量の水素含有ガスを送るように設計されている、請求項１に記載の水素供給システム。
【請求項３】
前記主供給路及び前記副供給路にはそれぞれ流量調整弁が設けられており、
前記主供給路の前記流量調整弁は、前記需要先の要求量に応じた流量の水素含有ガスが前記需要先に供給されるように開度調整され、
前記副供給路の前記流量調整弁は、前記水電解装置で得られた水素含有ガスのうち、前記需要先に供給される水素含有ガスの残部が前記燃料電池に供給されるように開度調整される、請求項１に記載の水素供給システム。
【請求項４】
前記脱水装置で得られた水素含有ガスの一部を前記脱水装置に還流させる還流路と、
前記脱水装置に還流されるとともに前記脱水装置の再生に用いられた水素含有ガスを前記主供給路に送る接続路と、を備え、
前記接続路には、当該接続路を流れる前記水素含有ガスを冷却して、当該水素含有ガスから水分を除去する水分除去装置が設けられている、請求項１に記載の水素供給システム。
【請求項５】
前記主供給路には、脱水装置が設けられておらず、前記主供給路は、前記水電解装置で得られた水素含有ガスを、水素含有量を調整せずに前記需要先に供給するように構成されている、請求項１に記載の水素供給システム。
【請求項６】
水電解装置により、水素含有ガスを発生させる水素生成工程と、
前記水電解装置で得られた水素含有ガスの少なくとも一部を、主供給路を通して需要先に送る主供給工程と、
前記水電解装置で得られた水素含有ガスのうちの前記需要先に送られる水素含有ガス以外の水素含有ガスを脱酸素装置および脱水装置で水素純度を高める処理を行い、副供給路を通して燃料電池に送る副供給工程と、
を含み、
前記主供給工程では、前記燃料電池で用いられる水素含有ガスよりも低純度の水素を含む水素含有ガスを前記需要先に送る、水素供給方法。
【請求項７】
前記主供給工程では、前記副供給工程において前記燃料電池に供給する水素含有ガスの流量よりも大きな流量の水素含有ガスを前記需要先に送る、請求項６に記載の水素供給方法。
【請求項８】
前記主供給路及び前記副供給路にはそれぞれ流量調整弁が設けられており、
前記主供給工程では、前記需要先からの要求に応じた流量の水素含有ガスが前記需要先に供給されるように前記主供給路の前記流量調整弁の開度調整を行い、
前記副供給工程では、前記水電解装置で得られた水素含有ガスのうち、前記需要先に供給される水素含有ガスの残部が前記燃料電池に供給されるように、前記副供給路の前記流量調整弁の開度調整を行う、請求項６に記載の水素供給方法。
【請求項９】
前記脱水装置で得られた水素含有ガスの一部を前記脱水装置に還流させて、前記脱水装置の再生を行う再生工程と、
前記脱水装置の再生に用いられた水素含有ガスを前記主供給路に送る再利用工程と、をさらに備えている、請求項６に記載の水素供給方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水素供給システムおよび水素供給方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、環境を考慮して、水素を発電や自動車等の燃料として用いることが考えられており、水素の需要が増大している。例えば、下記の特許文献１には、水電気分解装置と、水電気分解装置で得られた水素含有ガスの水分量を調湿装置と、を備えた水素供給システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－５８１６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された水素供給システムでは、水素含有ガスの水分量を調湿装置によって水素利用設備の要求に応じた水分量に調整し、この水分量が調整された水素を水素利用設備に供給する。このため、高純度の水素を含む水素含有ガスを必要とする水素利用設備にも対応できる。しかし、１つの水素利用設備に水素含有ガスを供給できるに過ぎないため、水素供給システムとしての利便性は十分ではない。
【０００５】
そこで、本発明は、前記従来技術を鑑みてなされたものであり、その目的とするところは、水素の有効利用に資するようにすることにある。
【課題を解決するための手段】
【０００６】
前記の目的を達成するため、本発明に係る水素供給システムは、水素含有ガスを発生させるように構成された水電解装置と、前記水電解装置で得られた水素含有ガスの少なくとも一部を需要先に送る主供給路と、前記主供給路から分岐するとともに脱酸素装置および脱水装置が設けられ、前記水電解装置で得られた水素含有ガスのうちの前記需要先に送られる水素含有ガス以外の水素含有ガスを燃料電池に送る副供給路と、を備える。前記需要先は、前記燃料電池で用いられる水素含有ガスよりも低純度の水素を含む水素含有ガスを利用する設備を有する。
【０００７】
本発明に係る水素供給システムでは、水電解装置で得られる水素含有ガスの少なくとも一部が需要先に供給され、水素含有ガスの他部が燃料電池に供給される。したがって、水素の需要先に対する水素の供給というだけでなく、燃料電池による電力の利用が可能となる。したがって、水素供給システムとしての利便性を向上でき、水素の有効利用に資する。しかも、主供給路が繋がる需要先では、燃料電池で用いる水素含有ガスよりも低純度の水素を含む水素含有ガスを利用するため、主供給路には、脱酸素装置および脱水装置を設ける必要がない。したがって、高コストなシステムになってしまうことを防止できる。さらに、燃料電池によって作られた電力を水電解装置で利用することもできるため、燃料電池を水電解装置の非常電源又はバックアップ電源として利用することが可能となる。このため、低純度の水素を含む水素含有ガスを供給するシステムの運転安定化、あるいは運転停止時の安全化を図ることができる。また、脱酸素装置および脱水装置等の付帯設備は、副供給路を流れる水素含有ガスの流量に応じた仕様とすればいいため、付帯設備が大型化することを防止できる。
【０００８】
前記主供給路は、前記副供給路で送られる流量よりも大きな流量の水素含有ガスを送るように設計されていてもよい。
【０００９】
この態様では、需要先において多くの水素含有ガスを消費する場合にも対応できる。したがって、水素含有ガスの需要量が多い需要先に主供給路が接続される場合に有効である。
【００１０】
前記主供給路及び前記副供給路にはそれぞれ流量調整弁が設けられていてもよい。この場合、前記主供給路の前記流量調整弁は、前記需要先の要求量に応じた流量の水素含有ガスが前記需要先に供給されるように開度調整され、前記副供給路の前記流量調整弁は、前記水電解装置で得られた水素含有ガスのうち、前記需要先に供給される水素含有ガスの残部が前記燃料電池に供給されるように開度調整されてもよい。
（【００１１】以降は省略されています）
