公開番号2025151842
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053443
出願日2024-03-28
発明の名称信号発生装置および信号発生装置が実行する信号発生方法
出願人アンリツ株式会社
代理人個人,個人
主分類G06F 1/04 20060101AFI20251002BHJP(計算;計数)
要約【課題】SSCの変調開始のタイミングを従来よりも短い時間で規定する。
【解決手段】信号発生装置1は、基準周波数のクロックを生成するクロック源2と、基準周波数のクロックに対して変調をかけたジッタクロックを発生するジッタ変調源3と、被測定物Wに入力するための所望の規格で規定された周波数遷移パターンの信号をジッタクロックのタイミングで発生する信号発生源4と、周波数遷移パターンの信号の種類、基準周波数のクロックに対して変調をかける開始時間、基準周波数のクロックに対して変調をかけるときの周波数偏移量を設定する操作部5とを備える。信号発生源4は、基準周波数のクロックに対して変調をかける周波数遷移パターンの信号の切り替わりのタイミングをジッタ変調源3に通知する。ジッタ変調源3は、信号発生源4から通知を受けると、基準周波数のクロックに対して周波数偏移量の変調をかけたジッタクロックを信号発生源4に出力する。
【選択図】図1
特許請求の範囲【請求項１】
基準周波数のクロックを生成するクロック源（２）と、該クロック源が生成する基準周波数のクロックに対して変調をかけたジッタクロックを発生するジッタ変調源（３）と、被測定物（Ｗ）に入力するための所望の規格で規定された周波数遷移パターンの信号を前記ジッタクロックのタイミングで発生する信号発生源（４）と、前記周波数遷移パターンの信号の種類、前記基準周波数のクロックに対して変調をかける開始時間、前記基準周波数のクロックに対して変調をかけるときの周波数偏移量を設定する操作部（５）とを備えた信号発生装置（１）であって、
前記信号発生源は、前記基準周波数のクロックに対して変調をかける前記周波数遷移パターンの信号の切り替わりのタイミングを前記ジッタ変調源に通知し、
前記ジッタ変調源は、前記信号発生源から前記通知を受けたときに、前記基準周波数のクロックに対して前記周波数偏移量の変調をかけたジッタクロックを前記信号発生源に出力することを特徴とする信号発生装置。
続きを表示（約 1,100 文字）【請求項２】
前記クロック源（２）、前記ジッタ変調源（３）、前記信号発生源（４）は、装置本体（１ａ）に設けられる複数のスロット（１ｃ）に対して選択的に着脱可能なモジュールで構成されることを特徴とする請求項１に記載の信号発生装置。
【請求項３】
前記モジュールの各間を接続するためのセレクタ部（７）を配置し、
前記基準周波数のクロックに対して変調をかける前記周波数遷移パターンの信号の切り替わりのタイミングで前記ジッタ変調源（３）のモジュールと前記信号発生源（４）のモジュールとの間を接続するように前記セレクタ部を制御する装置制御部（８）を備えたことを特徴とする請求項２に記載の信号発生装置。
【請求項４】
基準周波数のクロックを生成するクロック源（２）と、該クロック源が生成する基準周波数のクロックに対して変調をかけたジッタクロックを発生するジッタ変調源（３）と、被測定物（Ｗ）に入力するための所望の規格で規定された周波数遷移パターンの信号を前記ジッタクロックのタイミングで発生する信号発生源（４）とを信号発生装置（１）の装置本体（１ａ）に配置するステップと、
前記周波数遷移パターンの信号の種類、前記基準周波数のクロックに対して変調をかける開始時間、前記基準周波数のクロックに対して変調をかけるときの周波数偏移量を設定するステップと、
前記基準周波数のクロックに対して変調をかける前記周波数遷移パターンの信号の切り替わりのタイミングを前記信号発生源から前記ジッタ変調源に通知するステップと、
前記ジッタ変調源が前記信号発生源から前記通知を受けたときに、前記基準周波数のクロックに対して前記周波数偏移量の変調をかけたジッタクロックを前記ジッタ変調源から前記信号発生源に出力するステップとを含むことを特徴とする信号発生方法。
【請求項５】
前記クロック源（２）、前記ジッタ変調源（３）、前記信号発生源（４）を、前記装置本体（１ａ）に設けられる複数のスロット（１ｃ）に対して選択的に着脱可能なモジュールとして配置するステップを含むことを特徴とする請求項４に記載の信号発生方法。
【請求項６】
前記モジュールの各間を接続するためのセレクタ部（７）を配置するステップと、
前記基準周波数のクロックに対して変調をかける前記周波数遷移パターンの信号の切り替わりのタイミングで前記ジッタ変調源（３）のモジュールと前記信号発生源（４）のモジュールとの間を接続するように装置制御部（８）により前記セレクタ部を制御するステップとを含むことを特徴とする請求項５に記載の信号発生方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＳＳＣ（spread spectrum clocking：スペクトラム拡散クロック）を用いて信号を発生する信号発生装置及び信号発生方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
コンピュータとデバイス間の通信に用いられるＵＳＢの規格速度は高速化の一途をたどっている。高速化に伴い信号の品質確保のための手法も複雑化しており、その手法の一つとして、例えば下記特許文献１に開示されるように、スペクトラム拡散クロック（ＳＳＣ：spread spectrum clocking、以下、ＳＳＣとも言う）が知られている。当然ではあるが、ＳＳＣのかけ方や周波数についても規格で定められている。規格では製品そのものに対する規定はもちろんのこと、その製品のテスト方法も定めており、ＵＳＢ規格等を用いた製品を製造するすべてのメーカーはこれらに従う必要がある。
【０００３】

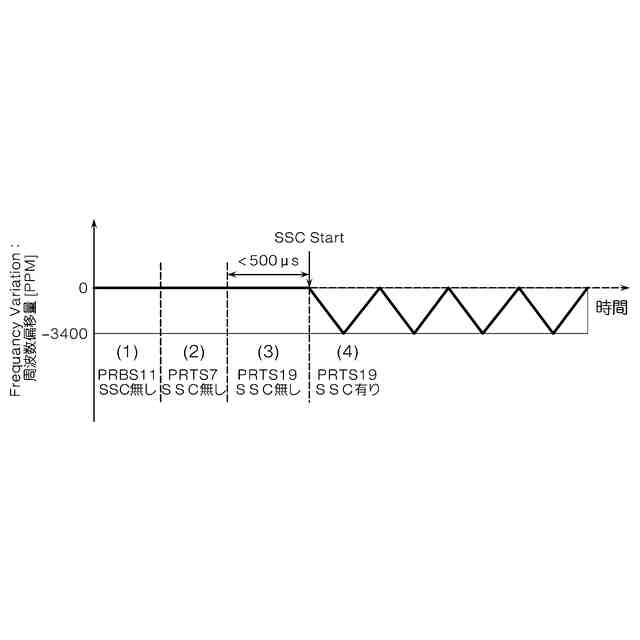

ここで、例えば３ビットの信号にＳＳＣがかかった状態でテスト対象のデバイスが正常に動作するか否かをテストする場合の一例として、ＵＳＢ４ｖ２Ｇｅｎ４のＲＸ側のＴｒｉｔＥｒｒｏｒＲａｔｅテストの一部を例にとって説明する。図４はＵＳＢ４ｖ２Ｇｅｎ４で規定された周波数遷移パターンの順序を図で示したものである。ＵＳＢ４ｖ２Ｇｅｎ４のＲＸ側のＴｒｉｔＥｒｒｏｒＲａｔｅテストを行うにあたっては、テスト対象のデバイス（ＤＵＴ）に対して、図４に示すように、（１）ＰＲＢＳ１１（ＳＳＣ無し）→（２）ＰＲＴＳ７（ＳＳＣ無し）→（３）ＰＲＴＳ１９（ＳＳＣ無し）→（４）ＰＲＴＳ１９（ＳＳＣ有り）の順序でデータパターンを与える必要がある（エラーレートの測定そのものはこれ以降に行われる）。また、図４において、（３）から（４）の切り替えは５００μｓ以内に行う必要がある。
【先行技術文献】
【特許文献】
【０００４】
特許第７３７６５２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、上述したテストを行うにあたって、デバイスメーカが必要とするのは信号発生装置である。信号発生装置は信号を発生させることが役割であるが、それ単体で動作することはできず、別途クロック源を必要とする場合が多い。そして、上記のように周波数の遷移を必要とする場合には、クロック源以外にもクロックに対して変調をかける装置が必要となる。このような装置の一例として、ジッタ変調源があげられる。ジッタとは位相の揺らぎであり、ジッタ変調源は入力されたクロックに対して、規定されたパターンと揺らぎ量のジッタを与え、出力することができる。つまり、クロック源、ジッタ変調源、信号発生源をすべて備えた誤り率測定装置（ＢＥＲＴＳ：Bit Error Rate Test Set ）であれば装置単体で需要を満たすことができる。
【０００６】
この種の誤り率測定装置では、クロック源、ジッタ変調源、信号発生源がそれぞれモジュールとして同一の装置に組み込まれている。このため、当然ではあるが、各モジュールはある程度の協調動作が可能である。しかも、誤り率測定装置の制御装置がそれぞれのモジュールを制御するため、ここに技術的課題は存在しない。
【０００７】
しかしながら、これは数百ｍｓから数秒オーダーでのことであり、図４に示すように、μｓオーダーで各モジュールの協調動作を行うことはできない。従来の誤り率測定装置の制御装置は一般的なコンピュータとおおよそ差はなく、ユーザにＧＵＩを提供し、ユーザからの入力に基づいて各モジュールの制御を行っている。つまり、アプリケーションソフトウェアベースであるため、タイミング制御にはそもそも向いていない。以上のことから、図４に示すような出力を可能にするためには新しい機構が必要となる。
【０００８】
そこで、本発明は上記問題点に鑑みてなされたものであって、ＳＳＣの変調開始のタイミングを従来よりも短い時間で規定することができる信号発生装置および信号発生方法を提供することを目的としている。
【課題を解決するための手段】
【０００９】

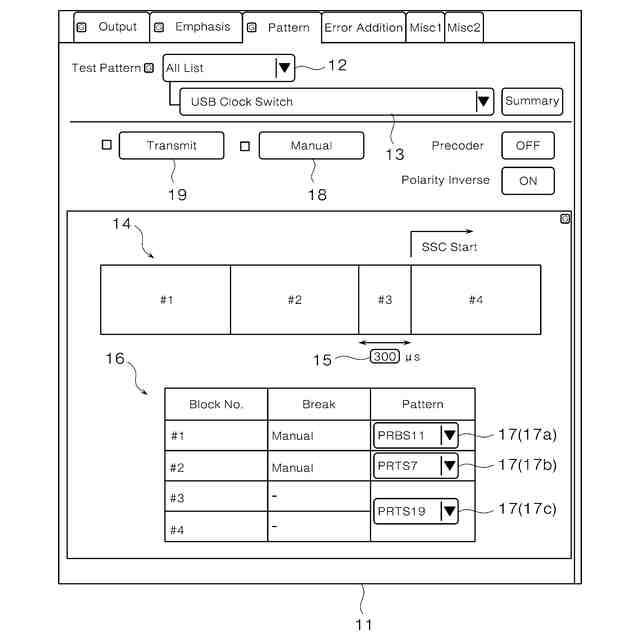

上記目的を達成するため、本発明の請求項１に記載された信号発生装置は、基準周波数のクロックを生成するクロック源２と、該クロック源が生成する基準周波数のクロックに対して変調をかけたジッタクロックを発生するジッタ変調源３と、被測定物Ｗに入力するための所望の規格で規定された周波数遷移パターンの信号を前記ジッタクロックのタイミングで発生する信号発生源４と、前記周波数遷移パターンの信号の種類、前記基準周波数のクロックに対して変調をかける開始時間、前記基準周波数のクロックに対して変調をかけるときの周波数偏移量を設定する操作部５とを備えた信号発生装置１であって、
前記信号発生源は、前記基準周波数のクロックに対して変調をかける前記周波数遷移パターンの信号の切り替わりのタイミングを前記ジッタ変調源に通知し、
前記ジッタ変調源は、前記信号発生源から前記通知を受けたときに、前記基準周波数のクロックに対して前記周波数偏移量の変調をかけたジッタクロックを前記信号発生源に出力することを特徴とする。
【００１０】
本発明の請求項２に記載された信号発生装置は、請求項１の信号発生装置において、
前記クロック源２、前記ジッタ変調源３、前記信号発生源４は、装置本体１ａに設けられる複数のスロット１ｃに対して選択的に着脱可能なモジュールで構成されることを特徴とする。
（【００１１】以降は省略されています）
