公開番号2025158371
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024060853
出願日2024-04-04
発明の名称物品検査装置及びX線検査装置
出願人アンリツ株式会社
代理人個人,個人
主分類G01N 23/18 20180101AFI20251009BHJP(測定;試験)
要約【課題】複数の発熱部品を有するX線検査装置において必要な冷却性能を確保しつつ内部構造を複雑化することなく装置を小型化する。

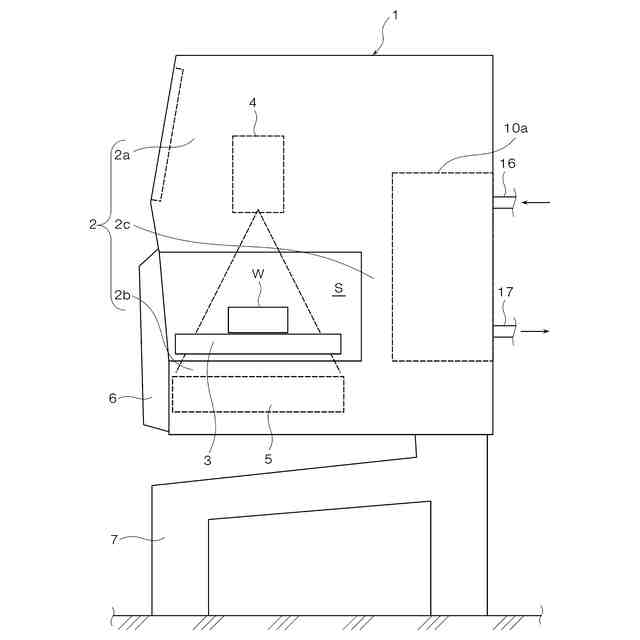

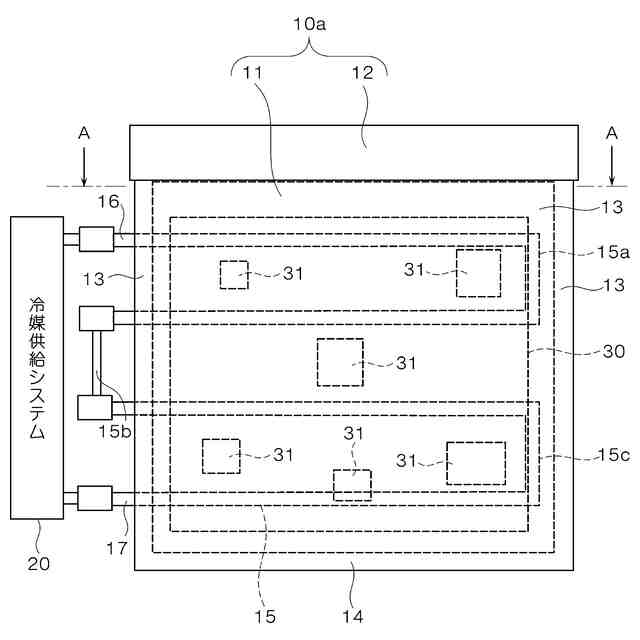

【解決手段】X線検査装置1は、筐体2の内部に、X線発生器4及びX線検出器5と、制御基板30を有する。制御基板30は、筐体の内部に設けられた冷却箱10aに収納される。冷却箱の壁部13に埋め込まれた流通路15には冷却媒体供給システム20によって冷却媒体が流通する。冷却箱の内部全体が、冷却箱の外部より低い一定の温度に保持される。冷却箱内で発熱部品から出た熱は、冷却媒体によって装置外に排出され、冷却箱から筐体内の空気を介して外部の空気に放散される。発熱部品の配置スペースが減少して装置を小型化できる。
【選択図】図2
特許請求の範囲【請求項１】
筐体（２）の内部に複数の発熱部品（３０）を有する物品検査装置（１）であって、
前記発熱部品の少なくとも一部が収納されて前記筐体の内部に設けられた冷却箱（１０ａ，１０ｂ）と、
前記冷却箱の壁部（１３）に設けられて前記冷却箱の内部の温度を外部の温度よりも低く保持する冷却媒体の流通路（１５）と、
を具備することを特徴とする物品検査装置（１）。
続きを表示（約 530 文字）【請求項２】

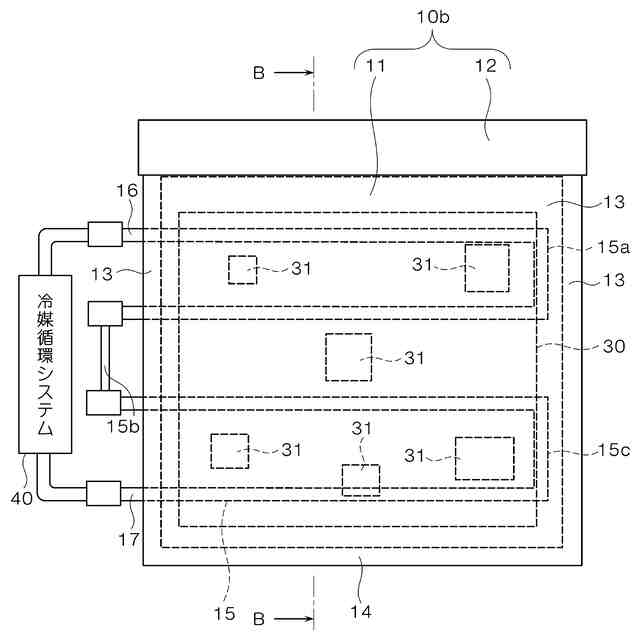

前記流通路（１５）に冷却媒体を循環させる循環システム（４０）を有することを特徴とする請求項１に記載の物品検査装置（１）。
【請求項３】

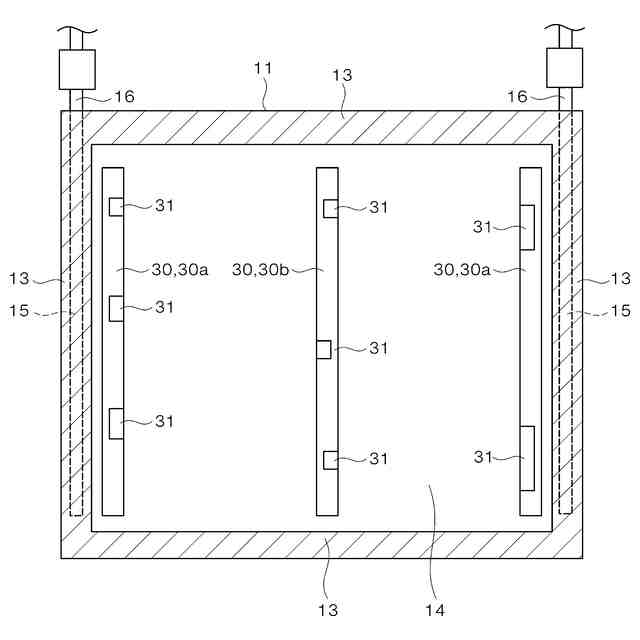

前記冷却箱（１０ａ，１０ｂ）が金属によって構成されており、前記冷却箱の前記壁部（１３）の内部に前記流通路（１５）が埋め込まれていることを特徴とする請求項１に記載の物品検査装置（１）。
【請求項４】

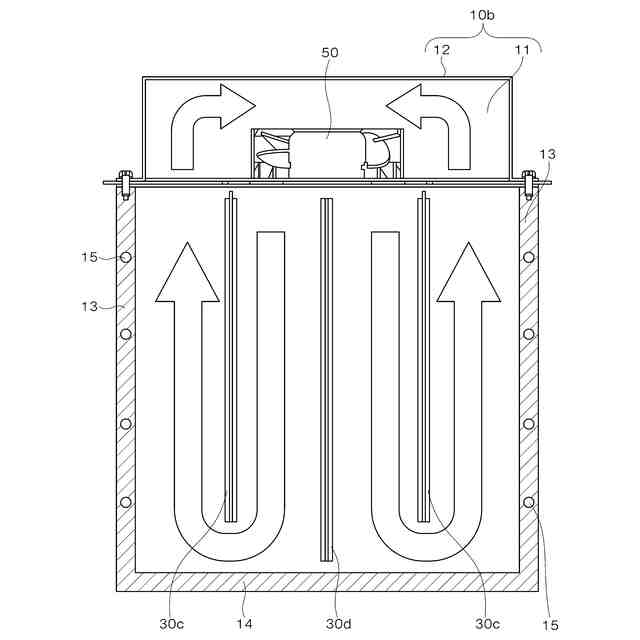

前記冷却箱（１０ｂ）の内部の空気を流動させるファン（５０）を設けたことを特徴とする請求項１に記載の物品検査装置（１）。
【請求項５】
筐体（２）の内部に、Ｘ線発生器（４）及びＸ線検出器（５）を含む第１発熱部品と、第２発熱部品（３０）とを有しており、前記Ｘ線発生器から照射されて物品を透過したＸ線を前記Ｘ線検出器で検出することにより物品の検査を行うＸ線検査装置（１）であって、
前記第２発熱部品の少なくとも一部が収納されて前記筐体の内部に設けられた冷却箱（１０ａ，１０ｂ）と、
前記冷却箱の壁部（１３）に設けられて前記冷却箱の内部の温度を外部の温度よりも低く保持する冷却媒体の流通路（１５）と、
を具備することを特徴とするＸ線検査装置（１）。

発明の詳細な説明【技術分野】
【０００１】
本発明は、筐体の内部に複数の発熱部品を有する物品検査装置、又は筐体の内部にＸ線発生器及びＸ線検出器を含む複数の発熱部品を備えたＸ線検査装置に係り、特に、必要な冷却性能を確保しつつ、筐体をコンパクト化できる物品検査装置又はＸ線検査装置に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
下記特許文献１にはＸ線検査装置の発明が開示されている。この発明に係るＸ線検査装置１は、第１室Ｒ１と第２室Ｒ２に分離された筐体４と、第１室の発熱部品であるＸ線発生器２及び第１制御部９と、第２室の発熱部品であるＸ線検出器３及び第２制御部１１と、筐体の背面側の外に配置された冷却器１２を有している。冷却器１２からの冷気は、筐体外の外部冷気案内路２０を経て第１室Ｒ１に供給され、内部冷気案内路２１を経て第２室に供給され、Ｘ線発生器２及び第１制御部９と、Ｘ線検出器３及び第２制御部１１を、それぞれ冷却する。第１室からの温気は、筐体外の温気案内路３０を経て冷却器の吸込口１４に戻る。この発明によれば、複数の熱源に対して冷却器からの冷気を導くことにより、効率よく冷却を行えるものとされている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１５８２６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
Ｘ線検査装置は、発熱部品であるＸ線発生器及びＸ線検出器の他にも、熱源である電子部品を搭載した複数の制御基板を筐体の内部に有している。Ｘ線検出器の使用中に、これら制御基板が発熱することにより、筐体内の温度が局所的に上昇し、これが当該制御基板を含めた各種電子部品・機器等の短命化を促してしまうという問題があった。
【０００５】
そこで、上記特許文献１に記載されているようなＸ線検査装置では、複数の制御基板、すなわち第１制御部９及び第２制御部１１を筐体内の別の位置に分散して配置し、冷却器１２からの冷気を各制御基板に送って冷却するとともに、各制御基板からの熱を筐体に伝導して筐体の外面から外界に放散する筐体放熱も併用し、筐体の内部の温度を平準化し、また低下させる熱対策を採用する場合があった。
【０００６】
Ｘ線検査装置の分野においては、性能の向上や機能の多様化についてユーザー側から多くの要求が寄せられている。このような要求に応えるためには、筐体内に設けられた制御基板に、より高性能・高機能な電子素子を実装したり、制御基板の数を増やすといった対応が考えられるが、これによって制御基板の発熱量が増大することは避けられない。またユーザー側には、性能等の向上だけでなく、装置全体を小型化したいとの要求もある。
【０００７】
しかしながら、筐体内における熱の局所的な集中を避けるために、制御基板を適当な距離をおいて筐体内で分散配置することは、構造上困難な設計が必要となるだけでなく、筐体の小型化という要求にも反する。また、制御基板の発熱量が増大することを前提に考えると、発熱部品である制御基板の配置を筐体内で分散させて筐体放熱で冷却するだけの手法では、筐体の内部の温度を平準化し、低下させることは難しい。
【０００８】
このように、従来のＸ線検査装置において、高機能化したＸ線検査装置に必要な冷却性能を担保しつつ、しかも筐体を小型化することは、エアコンと筐体放熱を利用した従来の熱対策では困難であるという問題があった。
【０００９】
本発明は、以上説明した従来の技術における課題に鑑みてなされたものであり、筐体の内部に複数の発熱部品を有する物品検査装置、又は筐体の内部にＸ線発生器及びＸ線検出器を含む複数の発熱部品を有するＸ線検査装置において、性能の向上に伴って発熱量が増大した場合においても必要な冷却性能を確保することができ、筐体がコンパクト化された物品検査装置又はＸ線検査装置を提供することを目的としている。
【課題を解決するための手段】
【００１０】
請求項１記載された物品検査装置１は、
筐体２の内部に複数の発熱部品３０を有する物品検査装置１であって、
前記発熱部品３０の少なくとも一部が収納されて前記筐体２の内部に設けられた冷却箱１０ａ，１０ｂと、
前記冷却箱１０ａ，１０ｂの壁部１３に設けられて前記冷却箱１０ａ，１０ｂの内部の温度を外部の温度よりも低く保持する冷却媒体の流通路１５と、
を具備することを特徴としている。
（【００１１】以降は省略されています）
