公開番号2025176955
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083381
出願日2024-05-22
発明の名称分光測定装置及びこれを備えた物品検査装置
出願人アンリツ株式会社
代理人弁理士法人日誠国際特許事務所
主分類G01N 21/27 20060101AFI20251128BHJP(測定;試験)
要約【課題】光検出部で取得される光量を適正な光量に調整可能な分光測定装置及び物品検査装置を提供すること。

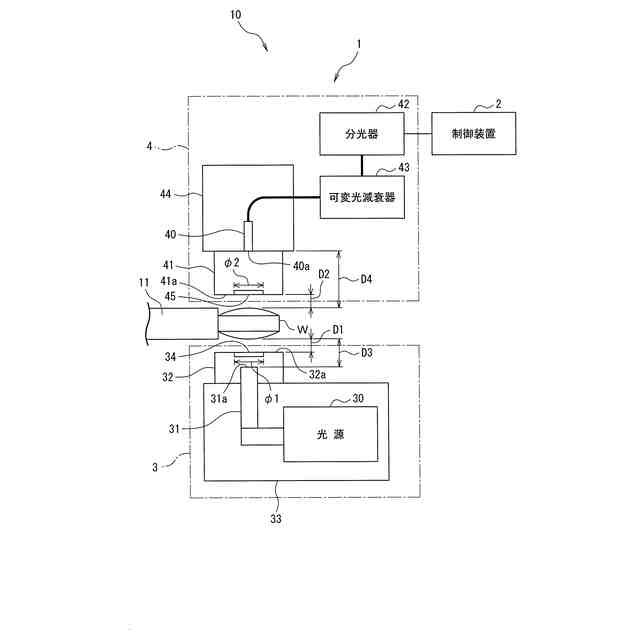

【解決手段】光源30から錠剤Wに光を照射する光源部3と、光源部3から照射され錠剤Wを透過した透過光の分光特性を分光器42で測定する光検出部4と、を備え、光源部3は、錠剤Wに対する相対的な距離D1を調整可能に構成され、光検出部4は、錠剤Wに対する相対的な距離D2を調整可能に構成されている。
【選択図】図1
特許請求の範囲【請求項１】
光源（３０）から物品（Ｗ）に光を照射する光源部（３）と、
前記光源部から照射され前記物品を透過した透過光の分光特性を分光器（４２）で測定する光検出部（４）と、を備え、
前記光源部及び前記光検出部は、前記物品に対する相対的な距離（Ｄ１、Ｄ２）を調整対象として調整可能に構成されている、分光測定装置。
続きを表示（約 1,500 文字）【請求項２】
前記光検出部は、前記物品に対向する受光端（４１ａ）を有する受光部材（４１）と、前記受光部材を通過した光が入射する入射端面（４０ａ）を有する受光ファイバ（４０）と、を含み、
前記受光ファイバは、前記入射端面の前記物品に対する相対的な距離（Ｄ４）を調整対象として調整可能に構成されている請求項１に記載の分光測定装置。
【請求項３】
前記光検出部は、前記物品に対向する受光端（４１ａ）を有する受光部材（４１）と、前記受光部材を通過した光が入射する入射端面（４０ａ）を有する受光ファイバ（４０）と、を含み、
前記受光部材は、前記受光端において前記物品からの光が入射する開口の大きさである受光径（φ２）を調整対象として調整可能に構成されている請求項１に記載の分光測定装置。
【請求項４】
前記光検出部は、前記分光器に伝送される前記透過光を減衰可能であってその減衰量を調整対象として変更可能な可変光減衰器（４３）を有する請求項１に記載の分光測定装置。
【請求項５】
前記光源部は、前記物品に対向する投光端（３２ａ）を有する投光部材（３２）と、前記光源から前記投光部材に前記光源の光を導くとともに当該光が出射する出射端面（３１ａ）を有するライトガイド（３１）と、を含み、
前記ライトガイドは、前記出射端面の前記物品に対する相対的な距離（Ｄ３）を調整対象として調整可能に構成されている請求項１に記載の分光測定装置。
【請求項６】
前記光源部は、前記物品に対向する投光端（３２ａ）を有する投光部材（３２）と、前記光源から前記投光部材に前記光源の光を導くとともに当該光が出射する出射端面（３１ａ）を有するライトガイド（３１）と、を含み、
前記投光部材は、前記投光端において前記光源からの光が出射する開口の大きさである投光径（φ１）を調整対象として調整可能に構成されている請求項１に記載の分光測定装置。
【請求項７】
前記光源は、照射する光の光量を調整対象として調整可能に構成されている請求項１に記載の分光測定装置。
【請求項８】
請求項１から請求項７の何れか１項に記載の分光測定装置（１）と、
前記分光器で測定された分光特性に基づき前記物品の品質を検査する検査部（２０）と、

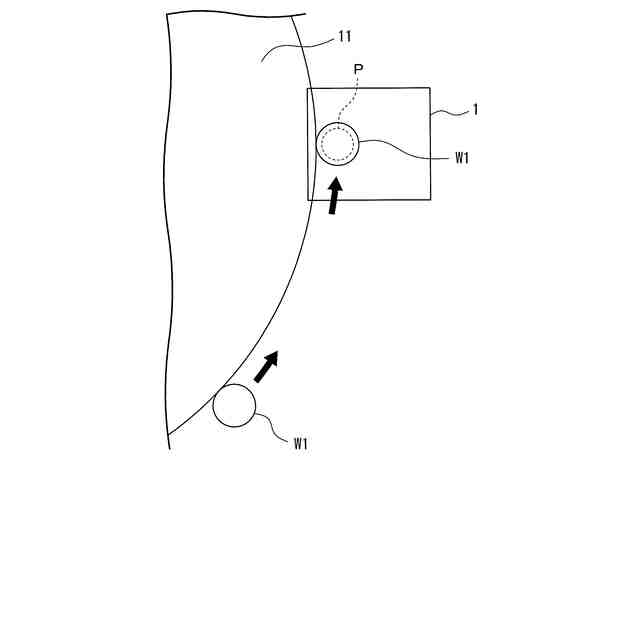

前記分光測定装置に前記物品を搬送する搬送部（１１）と、を備え、
前記搬送部の搬送速度を調整することにより前記分光器の露光時間を調整対象として調整可能に構成されている物品検査装置。
【請求項９】
前記調整対象の調整を行う制御部（２、５）を更に備え、
前記制御部は、前記調整対象の調整を所定の調整間隔で行いつつ、各調整間隔ごとに前記分光器で得られたスペクトルを記録し、記録されたスペクトルにおいて最も光量が大きい波長のカウント値が所定の閾値以下となったときのスペクトルに対応する前記調整対象の調整値を光量調整値とする請求項８に記載の物品検査装置。
【請求項１０】
請求項１から請求項７の何れか１項に記載の分光測定装置（１）と、
前記調整対象の調整を行う制御部（２、５）と、を備え、
前記制御部は、前記調整対象の調整を所定の調整間隔で行いつつ、各調整間隔ごとに前記分光器で得られたスペクトルを記録し、記録されたスペクトルにおいて最も光量が大きい波長のカウント値が所定の閾値以下となったときのスペクトルに対応する前記調整対象の調整値を光量調整値とする物品検査装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、分光測定装置及び物品検査装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、成形品及び成形品を搬送する回転体を挟んで回転体の回転軸の方向である上下方向に沿って対向するように配置された光源及び受光素子であるセンサを備え、光源から放たれた光又は電磁波のうち成形品を透過した透過光を信号光としてセンサに入射させ、その信号光を分析することで、成形品に異物が混入していないか、及び／又は、成形品の成分その他の品質が適正であるか否を検査する検査装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１１２１９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、成形品の透過率は、成形品の物性によって大きく異なることがある。このため、上述した特許文献１に記載の検査装置のような透過測定を行う装置の場合、測定対象の成形品が変わると、変更後の成形品の物性によっては測定データが光検出部の測定可能範囲を外れてしまうおそれがある。
【０００５】
測定対象の成形品が変わっても、光検出部の測定範囲内に測定データを収めるために、光検出部で取得される光量を調整可能であることが望ましい。
【０００６】
本発明は、上述のような事情に鑑みてなされたもので、光検出部で取得される光量を適正な光量に調整可能な分光測定装置及び物品検査装置を提供することを目的としている。
【課題を解決するための手段】
【０００７】
本発明に係る分光測定装置は、光源から物品に光を照射する光源部と、前記光源部から照射され前記物品を透過した透過光の分光特性を分光器で測定する光検出部と、を備え、前記光源部及び前記光検出部は、前記物品に対する相対的な距離を調整対象として調整可能に構成されている。
【０００８】
この構成により、本発明に係る分光測定装置は、光源部及び光検出部が物品に対する相対的な距離を調整可能に構成されているので、光源部及び光検出部の少なくとも何れか一方の物品に対する相対的な距離を変更することで、光検出部で取得される光量を適正な光量に調整することができる。
【０００９】
本発明に係る分光測定装置において、前記光検出部は、前記物品に対向する受光端を有する受光部材と、前記受光部材を通過した光が入射する入射端面を有する受光ファイバと、を含み、前記受光ファイバは、前記入射端面の前記物品に対する相対的な距離を調整対象として調整可能に構成されていることが好ましい。
【００１０】
この構成により、本発明に係る分光測定装置は、光検出部の受光ファイバが入射端面の物品に対する相対的な距離を調整可能に構成されているので、受光ファイバの入射端面の物品に対する相対的な距離を調整することによっても光検出部で取得される光量を適正な光量に調整することができる。
（【００１１】以降は省略されています）
