公開番号2025150544
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051466
出願日2024-03-27
発明の名称乗用型苗移植機
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類A01C 11/02 20060101AFI20251002BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】走行車体に設けた予備苗載装置に予備苗載台と畦で補助作業する作業者へ空の苗箱を返す専用の空箱レールを装備したものがある。苗箱を載置する予備苗載台から空箱レールへ空の苗箱を移動させる方法は、機体に搭乗した作業者が空の苗箱を持ち上げて移動させる必要があり、作業効率が悪いものであった。そこで、作業効率を向上させることができる予備苗載装置を装備した乗用型苗植機を提供する。
【解決手段】走行車体に予備苗載台38と空箱レール70を装備した予備苗載装置6を設けた乗用型苗移植機において、予備苗載台38の苗箱Nを空箱レール70に移動させる移動機構71を設ける。

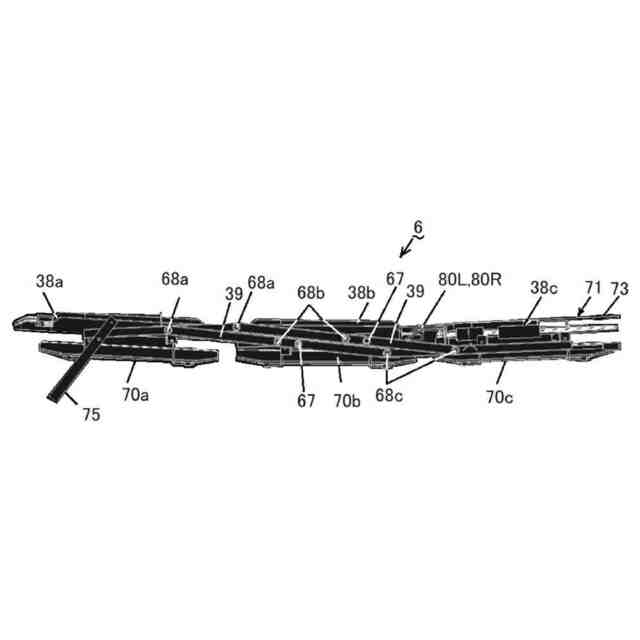

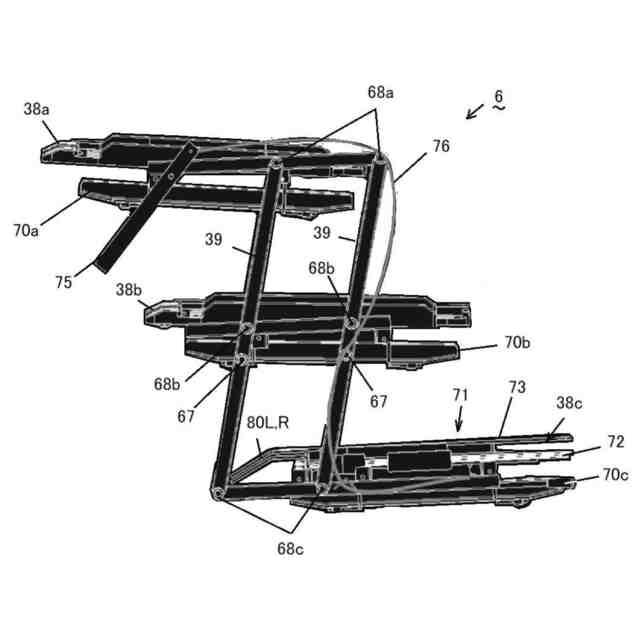

【選択図】図4
特許請求の範囲【請求項１】
走行車体（２）に予備苗載台（３８）と空箱レール（７０）を装備した予備苗載装置（６）を設けた乗用型苗移植機において、予備苗載台（３８）の苗箱（Ｎ）を空箱レール（７０）に移動させる移動機構（７１）を設けたことを特徴とする乗用型苗移植機。
続きを表示（約 570 文字）【請求項２】
予備苗載台（３８）の苗箱（Ｎ）を載置する載置部材（７３）を苗箱（Ｎ）が載置される載置状態から回動して空箱レール（７０）に向いて傾斜した傾斜状態として苗箱（Ｎ）を空箱レール（７０）に移動させる移動機構（７１）であることを特徴とする請求項１記載の乗用型苗移植機。
【請求項３】
載置部材（７３）にその枢支軸（７３ａ）より下方に突出する突出部（７３ｃ）を設け、該突出部（７３ｃ）と空箱レール（７０）前方側に設けた操作具（７５）を操作連繋具（７６）で連結したことを特徴とする請求項２に記載の乗用型苗移植機。
【請求項４】

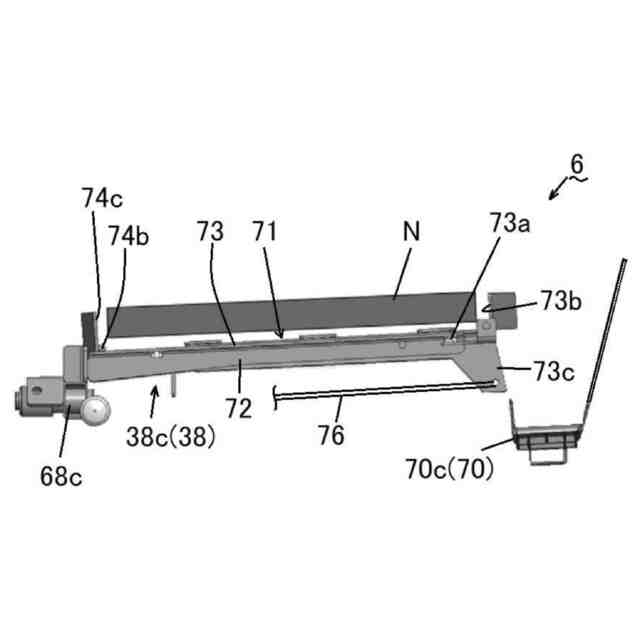

リンク部材（７４）の一端側を載置部材（７３）の中途部に回動軸（７４ａ）にて連結し、リンク部材（７４）の他端側を予備苗載台（３８）の基台（７２）に沿って移動自在に設け、リンク部材（７４）の一端側を回動軸（７４ａ）より突出させて載置部材（７３）が苗箱（Ｎ）を載置する載置状態の際には載置部材（７３）上面よりも下方に位置し、載置部材（７３）が枢支軸（７３ａ）にて回動して空箱レール（７０）に向いて傾斜した傾斜状態の際には載置部材（７３）上面よりも上方に突出して載置した苗箱（Ｎ）を押し上げる箱押し上げ部（７３ｄ）を構成したことを特徴とする請求項２または請求項３に記載の乗用型苗移植機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、走行車体に予備苗載装置を装備した乗用型苗移植機に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
走行車体に設けた予備苗載装置に予備苗載台と畦で補助作業する作業者へ空の苗箱を返す専用の空箱レールを装備したものがある。（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０７２８７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
苗箱を載置する予備苗載台から空箱レールへ空の苗箱を移動させる方法は、機体に搭乗した作業者が空の苗箱を持ち上げて移動させる必要があり、作業効率が悪いものであった。
【０００５】
本発明は、上記に鑑みてなされたものであって、作業効率を向上させることができる予備苗載装置を装備した乗用型苗植機を提供することを目的とする。
【課題を解決するための手段】
【０００６】

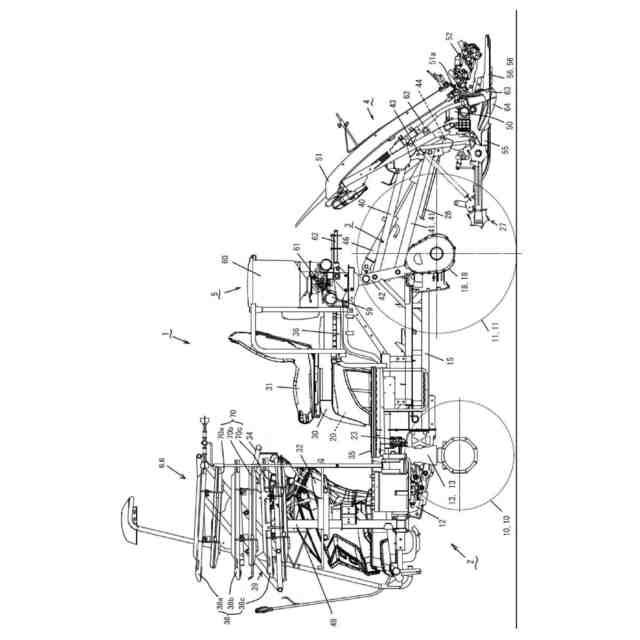

請求項１記載の発明は、走行車体２に予備苗載台３８と空箱レール７０を装備した予備苗載装置６を設けた乗用型苗移植機において、予備苗載台３８の苗箱Ｎを空箱レール７０に移動させる移動機構７１を設けた乗用型苗移植機である。
【０００７】
請求項１記載の発明によれば、予備苗載台３８の苗箱Ｎを空箱レール７０に移動させる移動機構７１を設けたので、苗供給作業の作業効率を向上させることができる。
【０００８】
請求項２記載の発明は、予備苗載台３８の苗箱Ｎを載置する載置部材７３を苗箱Ｎが載置される載置状態から回動して空箱レール７０に向いて傾斜した傾斜状態として苗箱Ｎを空箱レール７０に移動させる移動機構７１である請求項１記載の乗用型苗移植機である。
【０００９】
請求項３記載の発明は、載置部材７３にその枢支軸７３ａより下方に突出する突出部７３ｃを設け、該突出部７３ｃと空箱レール７０前方側に設けた操作具７５を操作連繋具７６で連結した請求項２に記載の乗用型苗移植機である。
【００１０】
請求項４記載の発明は、リンク部材７４の一端側を載置部材７３の中途部に回動軸７４ａにて連結し、リンク部材７４の他端側を予備苗載台３８の基台７２に沿って移動自在に設け、リンク部材７４の一端側を回動軸７４ａより突出させて載置部材７３が苗箱Ｎを載置する載置状態の際には載置部材７３上面よりも下方に位置し、載置部材７３が枢支軸７３ａにて回動して空箱レール７０に向いて傾斜した傾斜状態の際には載置部材７３上面よりも上方に突出して載置した苗箱Ｎを押し上げる箱押し上げ部７３ｄを構成した請求項２または請求項３に記載の乗用型苗移植機である。
【図面の簡単な説明】
（【００１１】以降は省略されています）
