公開番号2025156757
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059381
出願日2024-04-02
発明の名称コンバイン
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類A01D 41/127 20060101AFI20251007BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】グレンタンク前後の一方下方にロードセルを設け、収穫された穀粒量を重量から算出するコンバインがある。然しながら、貯留が始まった初期の穀粒量が少ないうちは、穀粒がグレンタンクの底部に拡散して入り込むと、ロードセルが正確に重量を検出できない課題があった。そこで、穀粒の貯留量が少ない初期から、正確な重量の検出が可能なコンバインを提供する。
【解決手段】走行装置を設けた車台に刈取装置、脱穀装置及び貯留タンク7を装備したコンバインにおいて、貯留タンク7の重量を計測する重量センサ21を設け、貯留タンク7の穀粒投入口23よりも下方に投入される穀粒の移動を規制して所定位置に穀粒を集積させる仕切り板24を設ける。
【選択図】図3

特許請求の範囲【請求項１】
走行装置（４）を設けた車台（２）に刈取装置（１５）、脱穀装置（６）及び貯留タンク（７）を装備したコンバインにおいて、貯留タンク（７）の重量を計測する重量センサ（２１）を設け、貯留タンク（７）の穀粒投入口（２３）よりも下方に投入される穀粒の移動を規制して所定位置に穀粒を集積させる仕切り板（２４）を設けたことを特徴とするコンバイン。
続きを表示（約 670 文字）【請求項２】

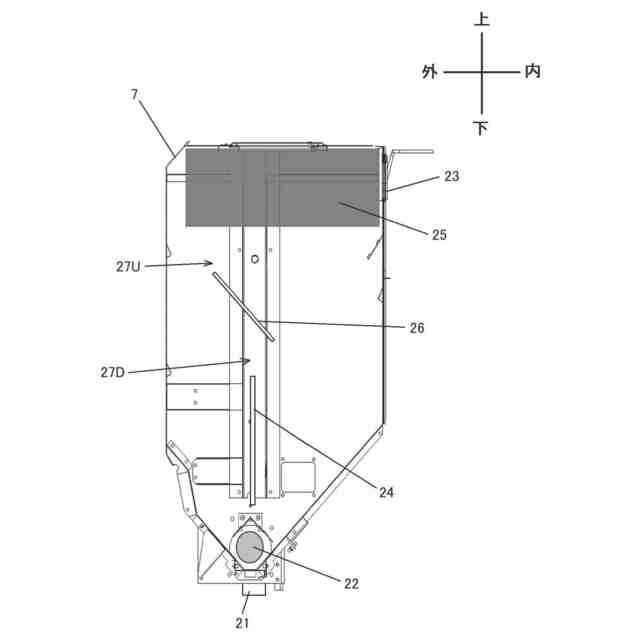

仕切り板（２４）が貯留タンク（７）の底部に設けた穀粒を排出する排出搬送装置（２２）の上部から貯留タンク（７）の上下中間位置付近に亘る上下高さで貯留タンク（７）を前後または左右に仕切ることを特徴とする請求項１に記載のコンバイン。
【請求項３】
貯留タンク（７）の上部に設けた穀粒を入り込ませる穀粒投入口（２３）の後側に穀粒投入口（２３）から投入される穀粒が貯留タンク（７）の後部側に飛散することを防止する飛散防止板（２５）が左右方向を長手方向として配置され、その上部が穀粒投入口（２３）の上端部とほぼ同じ高さに位置し、下部が穀粒投入口（２３）の下端部よりも下方に位置することを特徴とする請求項２に記載のコンバイン。
【請求項４】
仕切り板（２４）上端と飛散防止板（２５）下端の間に前部側に傾斜したガイド板（２６）が設けられ、ガイド板（２６）の上端が飛散防止板（２５）下端よりも後部側に位置し、ガイド板（２６）の下端が仕切り板（２４）上端よりも前部側に位置して、穀粒投入口（２３）から投入される穀粒を貯留タンク（７）の前部側に案内し、重量センサ（２１）が前部側に設けられていることを特徴とする請求項３に記載のコンバイン。
【請求項５】
仕切り板（２４）上端及び飛散防止板（２５）下端とガイド板（２６）上下端の間に間隔部（２７Ｕ，２７Ｄ）が設けられ、仕切り板（２４）、飛散防止板（２５）及びガイド板（２６）が可撓性を有することを特徴とする請求項４に記載のコンバイン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、刈取装置によって刈取られた穀桿を脱穀装置にて脱穀した穀粒を貯留する貯留タンクを装備したコンバインに関するものである。
続きを表示（約 950 文字）【背景技術】
【０００２】
グレンタンク前後の一方下方にロードセルを設け、収穫された穀粒量を重量から算出するコンバインがある（特許文献１）。
【０００３】
（特許文献１参照）
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１９８５７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
然しながら、貯留が始まった初期の穀粒量が少ないうちは、穀粒がグレンタンクの底部に拡散して入り込むと、ロードセルが正確に重量を検出できない課題があった。
【０００６】
そこで、本発明は、穀粒の貯留量が少ない初期から、正確な重量の検出が可能なコンバインを提供する。
【課題を解決するための手段】
【０００７】

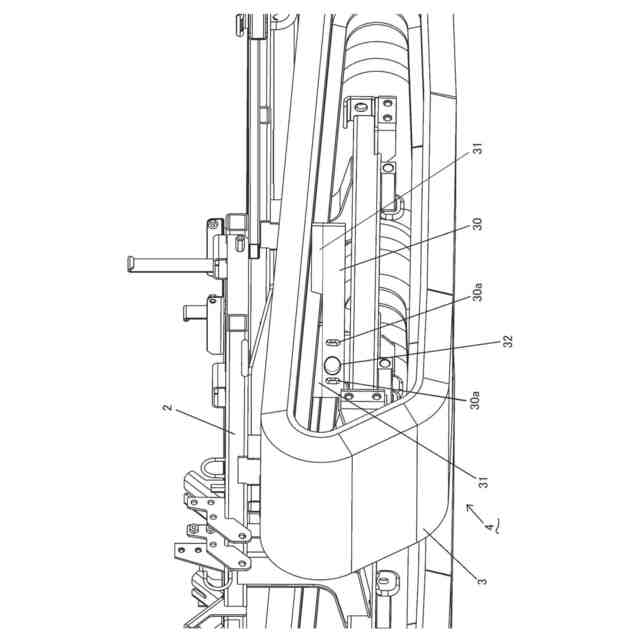

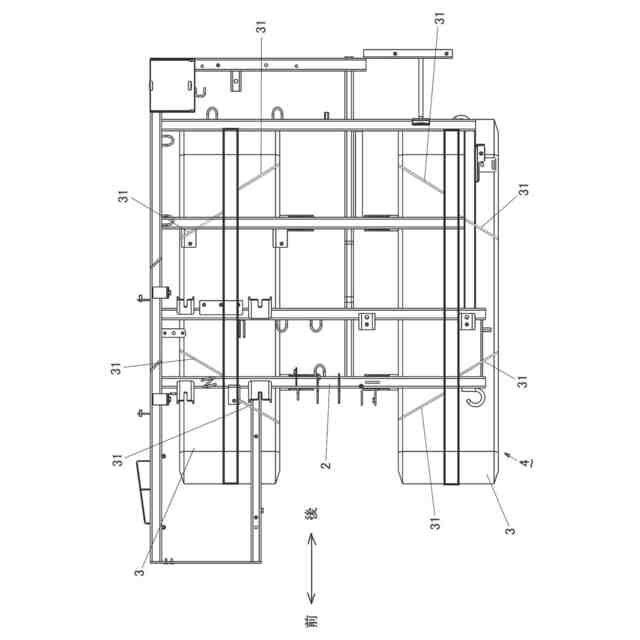

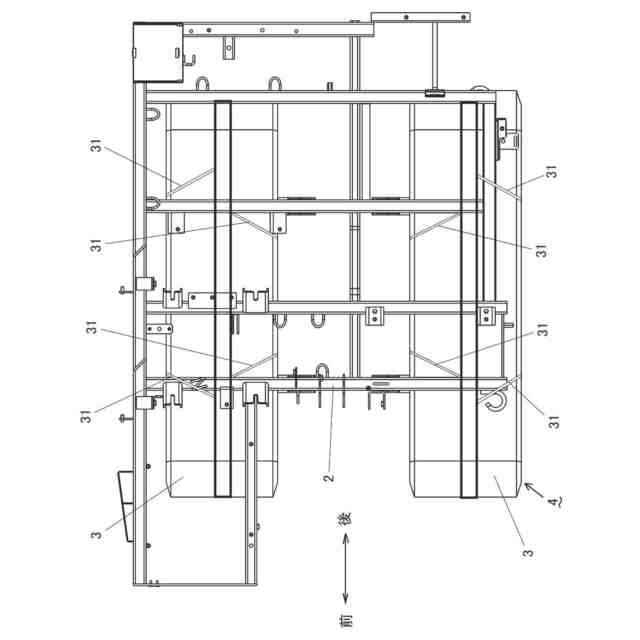

請求項１記載の発明は、走行装置４を設けた車台２に刈取装置１５、脱穀装置６及び貯留タンク７を装備したコンバインにおいて、貯留タンク７の重量を計測する重量センサ２１を設け、貯留タンク７の穀粒投入口２３よりも下方に投入される穀粒の移動を規制して所定位置に穀粒を集積させる仕切り板２４を設けたコンバインである。
【０００８】
請求項１記載の発明によれば、貯留タンク７の穀粒投入口２３よりも下方に投入される穀粒の移動を規制して所定位置に穀粒を集積させる仕切り板２４を設けたので、貯留タンク７内の穀粒の貯留量が少ない時でも重量センサ２１による重量測定を精度よく行うことができ、穀粒の貯留量を正確に算出することができる。
【０００９】
請求項２記載の発明は、仕切り板２４が貯留タンク７の底部に設けた穀粒を排出する排出搬送装置２２の上部から貯留タンク７の上下中間位置付近に亘る上下高さで貯留タンク７を前後または左右に仕切る請求項１に記載のコンバインである。
【００１０】
請求項２記載の発明によれば、仕切り板２４が排出搬送装置２２の搬送を妨げないと共に、一定以上穀粒が溜まると仕切り板２４の上部を越えて穀粒を貯留させることができ、グレンタンク７の全容量に合わせた貯留ができる。
（【００１１】以降は省略されています）
