公開番号2025148005
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048563
出願日2024-03-25
発明の名称冷凍装置
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類F25B 49/02 20060101AFI20250930BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】冷凍装置からの冷媒の漏洩を検知した際におけるユーザー等の要望を満たす。
【解決手段】冷凍装置(10)の制御器(50)は、第1動作と第2動作を選択的に行う。第1動作は、冷媒センサ(57)が冷媒を検知すると漏洩報知処理を行う動作である。第2動作は、冷媒センサ(57)が冷媒を検知し、且つ漏洩条件が成立すると漏洩報知処理を行う動作である。漏洩報知処理は、冷媒回路(20)から冷媒が漏洩したと判断したことを報知する処理である。漏洩条件は、冷媒回路(20)内の冷媒の状態を示す状態量に基づいて冷媒回路(20)から冷媒が漏洩したことを示す条件である。
【選択図】図1
特許請求の範囲【請求項１】

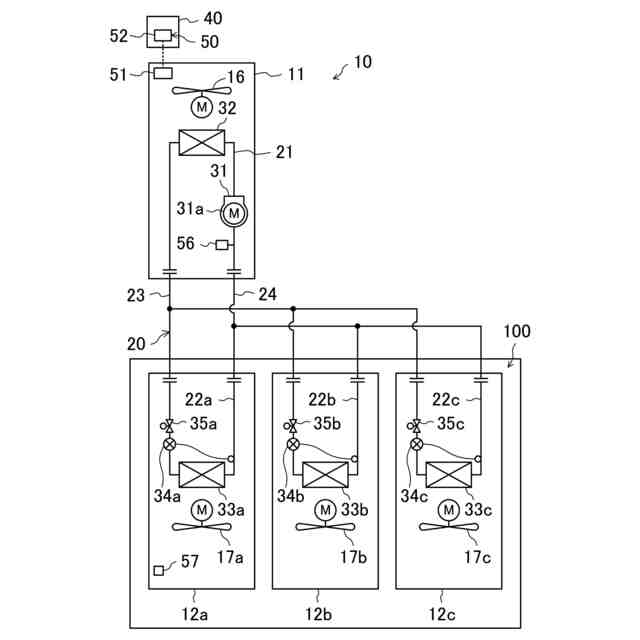

圧縮機（31）を有して冷凍サイクルを行う冷媒回路（20）を備え、対象空間（100）の温度調節を行う冷凍装置（10）であって、
上記冷媒回路（20）から上記対象空間（100）へ漏洩した冷媒を検知する冷媒センサ（57）と、
第１動作と第２動作を選択的に行う制御器（50）とを備え、
上記第１動作は、上記冷媒センサ（57）が冷媒を検知すると、上記冷媒回路（20）から冷媒が漏洩したと判断したことを報知する漏洩報知処理を行う動作であり、
上記第２動作は、上記冷媒センサ（57）が冷媒を検知すると漏洩条件の成否を判断し、上記漏洩条件が成立すると上記漏洩報知処理を行う動作であり、
上記漏洩条件は、上記冷媒回路（20）内の冷媒の状態を示す状態量に基づいて上記冷媒回路（20）から冷媒が漏洩したことを示す条件である
冷凍装置。
続きを表示（約 1,100 文字）【請求項２】
上記制御器（50）は、上記第１動作において、上記冷媒センサ（57）が冷媒を検知すると上記圧縮機（31）を停止させる
請求項１に記載の冷凍装置。
【請求項３】
上記制御器（50）は、上記第２動作において、上記冷媒センサ（57）が冷媒を検知すると上記圧縮機（31）を停止させ、上記圧縮機（31）の停止中に上記漏洩条件の成否を判断する
請求項１に記載の冷凍装置。
【請求項４】
上記漏洩条件は、上記状態量である上記冷媒回路（20）内の冷媒の圧力が所定値よりも低い、という条件である
請求項１～３のいずれか一つに記載の冷凍装置。
【請求項５】
上記制御器（50）は、第３動作と第４動作を選択的に行い、
上記第３動作は、上記第２動作において上記漏洩条件が成立しなかったときに、自動的に上記圧縮機（31）を起動させる動作であり、
上記第４動作は、上記第２動作において上記漏洩条件が成立しなかったときに、起動指示が入力されると上記圧縮機（31）を起動させる動作である
請求項１～３のいずれか一つに記載の冷凍装置。
【請求項６】
上記第２動作において、上記制御器（50）は、上記漏洩条件が成立しなかったときに、上記冷媒回路（20）から冷媒が漏洩したと誤って判断したことを報知する誤判断報知処理を行う
請求項１～３のいずれか一つに記載の冷凍装置。
【請求項７】

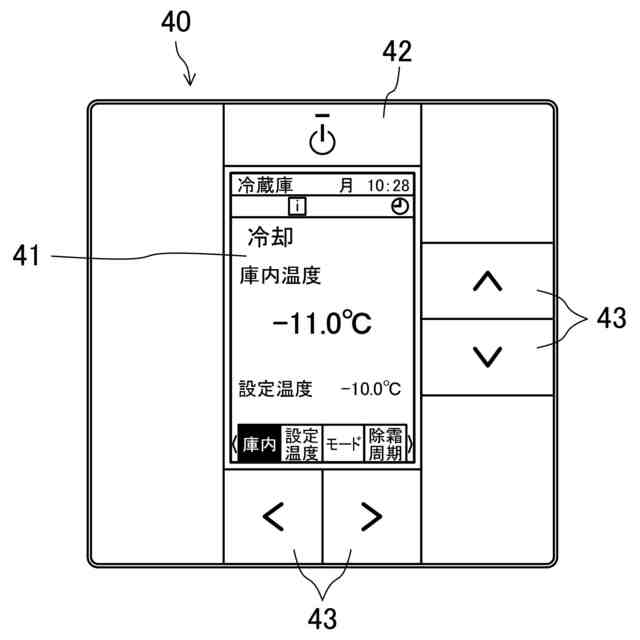

上記制御器（50）が行う上記漏洩報知処理は、上記冷媒回路（20）から冷媒が漏洩したと判断したことを示す情報を、表示部（41）に表示させる処理である
請求項１～３のいずれか一つに記載の冷凍装置。
【請求項８】
上記制御器（50）が行う上記漏洩報知処理は、上記冷媒回路（20）から冷媒が漏洩したと判断したことを、音または光によって報知する処理である
請求項１～３のいずれか一つに記載の冷凍装置。
【請求項９】

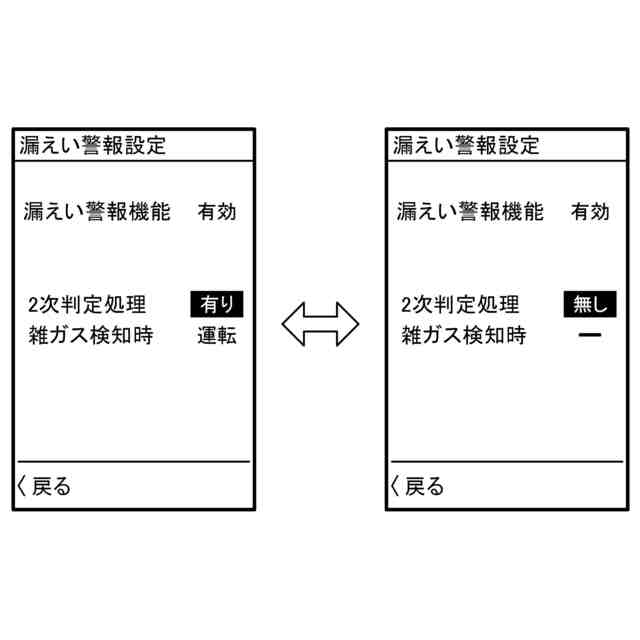

上記制御器（50）は、上記第１動作と上記第２動作の一方を選択する指示を入力するための選択用画面を表示部（41）に表示させ、上記第１動作と上記第２動作のうち上記選択用画面において選択された方を行う
請求項１～３のいずれか一つに記載の冷凍装置。
【請求項１０】
上記制御器（50）は、上記第２動作において、冷媒の漏洩に関する処理を実行中であることを示す情報を、上記圧縮機（31）の停止中に上記漏洩条件の成否を判断している間に表示部（41）に表示させる処理を行う
請求項３に記載の冷凍装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、冷凍装置に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、冷媒回路を備えた冷凍装置が開示されている。冷凍装置の冷媒回路には、Ｒ３２（ＨＦＣ－３２）等の可燃性の冷媒が充填されている。冷凍装置は、冷媒回路から空調対象空間への冷媒の漏洩を検知するセンサを備える。冷凍装置は、冷媒回路から空調対象空間への冷媒の漏洩をセンサが検知すると、安全対策のための所定の動作を行う。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－００９７６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された冷凍装置は、安全対策のための動作として、一種類の動作を行う。しかし、冷媒回路から空調対象空間への冷媒の漏洩が検知された際に、冷凍装置のユーザーや管理者が希望する安全対策のための動作は、一つとは限らない。そのため、従来の冷凍装置は、ユーザーや管理者の要望に充分に応えられないおそれがあった。
【０００５】
本開示の目的は、冷媒回路からの冷媒の漏洩を検知した際に所定の動作を行う冷凍装置において、冷媒回路からの冷媒の漏洩を検知した際におけるユーザーや管理者の要望を満たすことにある。
【課題を解決するための手段】
【０００６】
本開示の第１の態様は、圧縮機（31）を有して冷凍サイクルを行う冷媒回路（20）を備え、対象空間（100）の温度調節を行う冷凍装置（10）であって、上記冷媒回路（20）から上記対象空間（100）へ漏洩した冷媒を検知する冷媒センサ（57）と、第１動作と第２動作を選択的に行う制御器（50）とを備え、上記第１動作は、上記冷媒センサ（57）が冷媒を検知すると、上記冷媒回路（20）から冷媒が漏洩したと判断したことを報知する漏洩報知処理を行う動作であり、上記第２動作は、上記冷媒センサ（57）が冷媒を検知すると漏洩条件の成否を判断し、上記漏洩条件が成立すると上記漏洩報知処理を行う動作であり、上記漏洩条件は、上記冷媒回路（20）内の冷媒の状態を示す状態量に基づいて上記冷媒回路（20）から冷媒が漏洩したことを示す条件である。
【０００７】
第１の態様において、冷凍装置（10）の制御器（50）は、第１動作と第２動作を選択的に行う。第１動作において、制御器（50）は、冷媒センサ（57）が冷媒を検知すると漏洩報知処理を行う。第２動作において、制御器（50）は、冷媒センサ（57）が冷媒を検知すると漏洩条件の成否を判断し、漏洩条件が成立すると漏洩報知処理を行う。冷媒センサ（57）は、冷媒以外のガスを冷媒と誤って検知する可能性がある。第２動作において、制御器（50）は、冷媒センサ（57）が冷媒を検知すると共に漏洩条件が成立し、実際に冷媒回路（20）から冷媒が漏洩している可能性が高い場合に、漏洩報知処理を行う。
【０００８】
例えば、制御器（50）は、第１動作と第２動作のうち、管理者等の人間が指定した方の動作を行う。第１の態様では、冷媒センサ（57）が冷媒を検知したときに制御器（50）が行う動作を、第１動作と第２動作の中から選択できる。そのため、制御器（50）が第１動作と第２動作の一方だけを実行可能である場合に比べると、この態様の冷凍装置（10）は、冷媒回路（20）からの冷媒の漏洩を検知した際に、冷凍装置（10）のユーザーや管理者の要望に応じた動作を行うことができる。
【０００９】
本開示の第２の態様は、上記第１の態様において、上記制御器（50）は、上記第１動作において、上記冷媒センサ（57）が冷媒を検知すると上記圧縮機（31）を停止させる。
【００１０】
第２の態様の制御器（50）は、第１動作において、冷媒センサ（57）が冷媒を検知すると、漏洩報知処理を行うと共に、圧縮機（31）を停止させる。
（【００１１】以降は省略されています）
