公開番号2025147485
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047750
出願日2024-03-25
発明の名称収納箱の扉の係止構造
出願人河村電器産業株式会社
代理人弁理士法人信栄事務所
主分類E05C 9/04 20060101AFI20250930BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】一対の扉の閉状態をより強固に固定することのできる収納箱の扉の係止構造を提供する。
【解決手段】収納箱100は、筐体10と、筐体10に取り付けられた、観音開き式の一対の扉50とを備え、扉50の左扉51は、開閉操作部62と、開閉操作部62が操作されることにより先端位置が移動可能な鎖錠棒60と、を有し、扉50の右扉52は、鎖錠棒60が貫通可能な右扉側ガイド部83を有し、筐体10は、鎖錠棒60が貫通可能な固定部20を有し、左扉51および右扉52が閉じられた閉状態において、開閉操作部62が操作されることにより、鎖錠棒60の先端位置が移動して、鎖錠棒60が右扉側ガイド部83および固定部20を貫通する。
【選択図】図11
特許請求の範囲【請求項１】
筐体と、前記筐体に取り付けられた、観音開き式の一対の扉である第１扉および第２扉と、を備える収納箱の扉の係止構造であって、
前記第１扉は、開閉操作部と、前記開閉操作部が操作されることにより先端位置が移動可能な鎖錠棒と、を有し、
前記第２扉は、前記鎖錠棒が貫通可能な第２扉側ガイド部を有し、
前記筐体は、前記鎖錠棒が貫通可能な固定部を有し、
前記第１扉および前記第２扉が閉じられた閉状態において、前記開閉操作部が操作されることにより前記先端位置が移動して、前記鎖錠棒が前記第２扉側ガイド部および前記固定部を貫通する、収納箱の扉の係止構造。
続きを表示（約 620 文字）【請求項２】
前記第１扉は、前記鎖錠棒が貫通している第１扉側ガイド部を有する、請求項１に記載の収納箱の扉の係止構造。
【請求項３】
前記第２扉は、前記閉状態において前記第１扉側に延在している延在部を有し、
前記第１扉側ガイド部は、前記閉状態において、前記第１扉の背面側に突出し、前記第２扉の前記延在部に当接する、請求項２に記載の収納箱の扉の係止構造。
【請求項４】
前記第２扉側ガイド部は、前記延在部と一体的に形成されている、請求項３に記載の収納箱の扉の係止構造。
【請求項５】
前記鎖錠棒は、第１鎖錠棒と、第２鎖錠棒とを含み、
前記第２扉側ガイド部は、前記第２扉の上部に設けられた第２扉側上ガイド部と、前記第２扉の下部に設けられた第２扉側下ガイド部とを含み、
前記固定部は、前記筐体の上部に設けられた上固定部と、前記筐体の下部に設けられた下固定部とを含み、
前記第１鎖錠棒は、前記閉状態において前記開閉操作部が操作されることにより、前記第１鎖錠棒の先端位置が上方へ移動して、前記第２扉側上ガイド部および前記上固定部を貫通し、
前記第２鎖錠棒は、前記閉状態において前記開閉操作部が操作されることにより、前記第２鎖錠棒の先端位置が下方へ移動して、前記第２扉側下ガイド部および前記下固定部を貫通する、請求項１または請求項２に記載の収納箱の扉の係止構造。

発明の詳細な説明【技術分野】
【０００１】
本開示は、収納箱の扉の係止構造に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、蓄電池や分電盤などを収納する収納箱の扉の係止構造に関する技術が開発されている。例えば、特許文献１には、観音開き式の一対の扉が設けられたキャビネットの扉ロック構造であって、一方の扉に平面ハンドルを設け、他方の扉に、本体の開口部上下端部に係止して扉をロックする鎖錠棒を設け、鎖錠棒の中央に設けられた回動板が、鎖錠棒を伸縮させ、平面ハンドルの背部に設けられてベロが係止する係止片を有する扉ロック構造が開示されている。この扉ロック構造では、鎖錠棒が本体に係止して他方の扉がロック状態にあるときに、一方の扉が閉扉されて平面ハンドルのロック操作が成されると、ベロが係止片に係止して一方の扉もロックされる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２００１６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に開示されている扉ロック構造では、平面ハンドルを有する一方の扉は、当該扉の中央付近に設けられた回動板によってのみ他方の扉に固定される。このため、一対の扉の閉状態をより強固に固定することのできる構造が求められる。
【課題を解決するための手段】
【０００５】
本開示の一側面に係る収納箱の扉の係止構造は、
筐体と、前記筐体に取り付けられた、観音開き式の一対の扉である第１扉および第２扉と、を備える収納箱の扉の係止構造であって、
前記第１扉は、開閉操作部と、前記開閉操作部が操作されることにより先端位置が移動可能な鎖錠棒と、を有し、
前記第２扉は、前記鎖錠棒が貫通可能な第２扉側ガイド部を有し、
前記筐体は、前記鎖錠棒が貫通可能な固定部を有し、
前記第１扉および前記第２扉が閉じられた閉状態において、前記開閉操作部が操作されることにより前記先端位置が移動して、前記鎖錠棒が前記第２扉側ガイド部および前記固定部を貫通する。
【発明の効果】
【０００６】
本開示によれば、一対の扉の閉状態をより強固にすることができる。
【図面の簡単な説明】
【０００７】

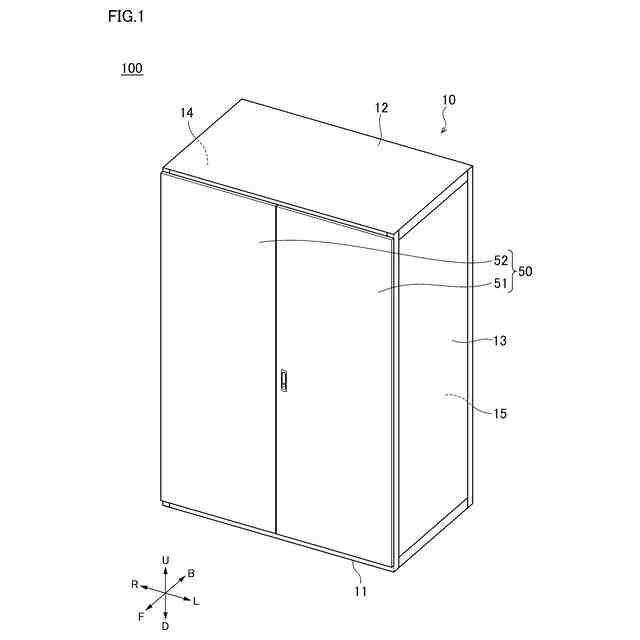

図１は、本開示の実施形態に係る係止構造を有する収納箱の構成を示す斜視図である。

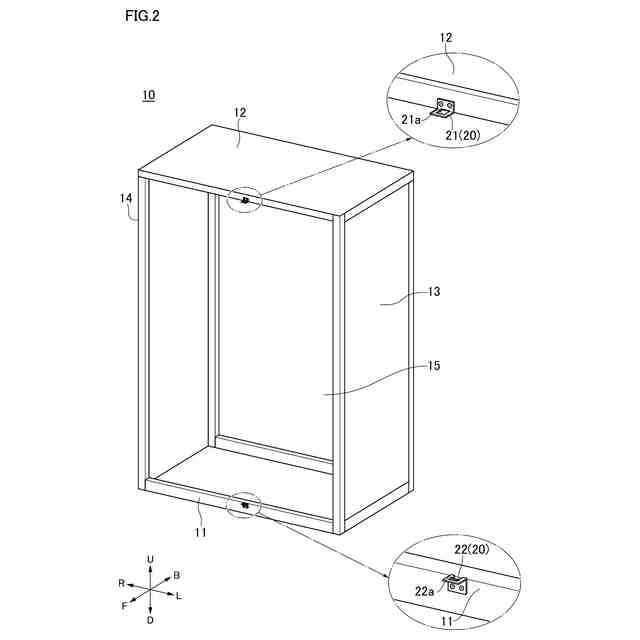

図２は、図１に示す筐体の詳細な構成を示す図である。

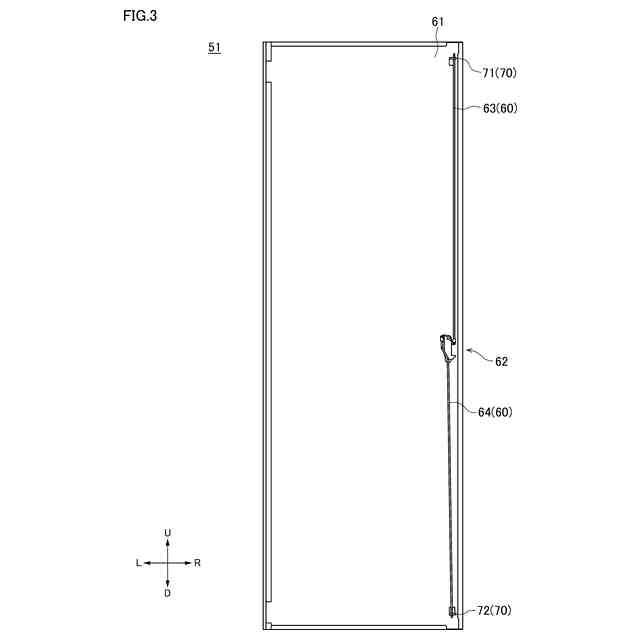

図３は、図１に示す左扉の背面の構成を示す図である。
図４は、図３に示す左扉の詳細な構成を示す部分拡大図である。

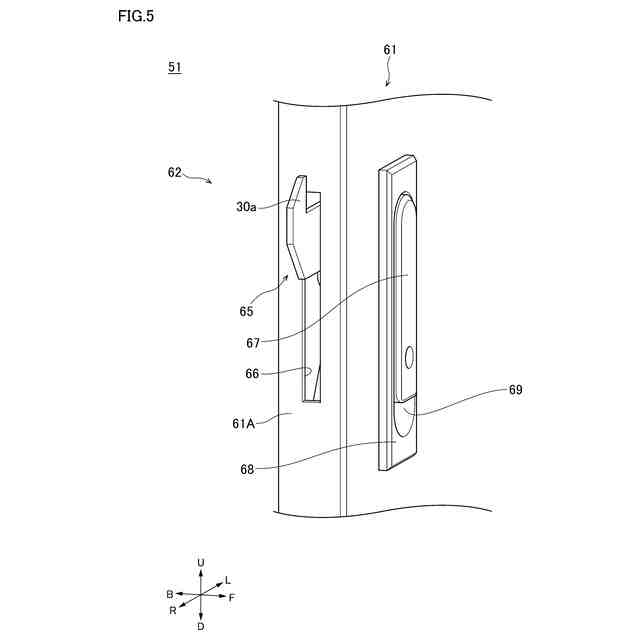

図５は、図４に示す回動板を回動させるための構成を説明するための部分拡大図（その１）である。

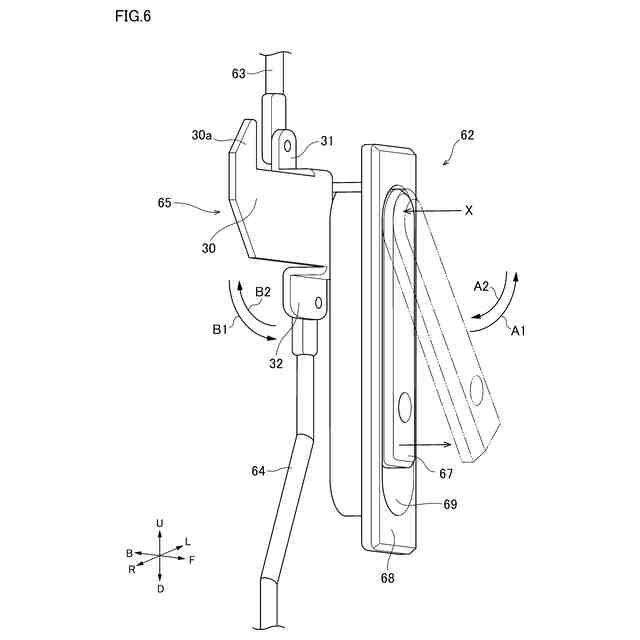

図６は、図４に示す回動板を回動させるための構成を説明するための部分拡大図（その２）である。

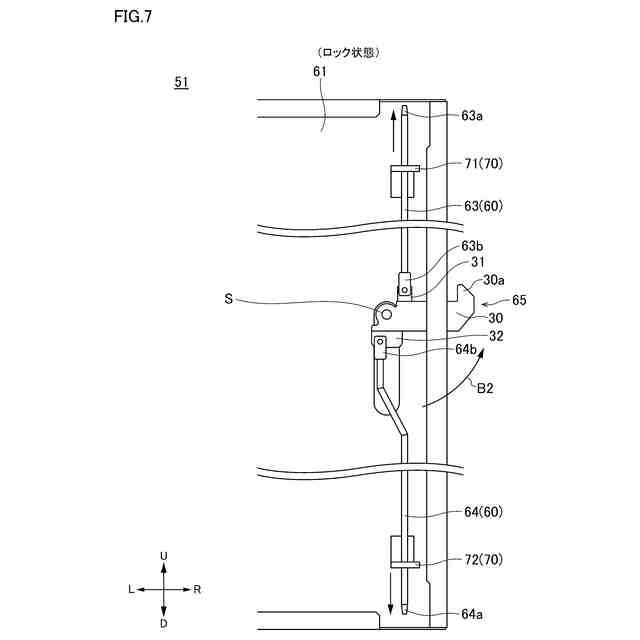

図７は、ロック解除状態からロック状態へ変化する際の第１鎖錠棒および第２鎖錠棒の動きを説明するための図である。

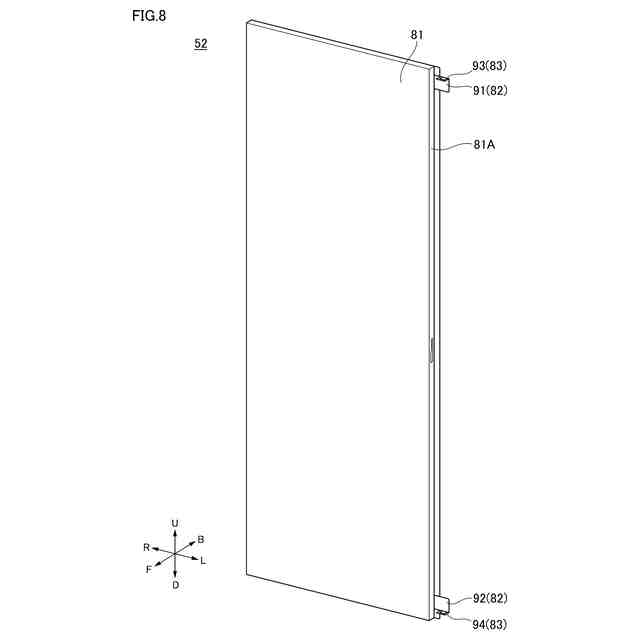

図８は、図１に示す右扉の前面の構成を示す斜視図である。

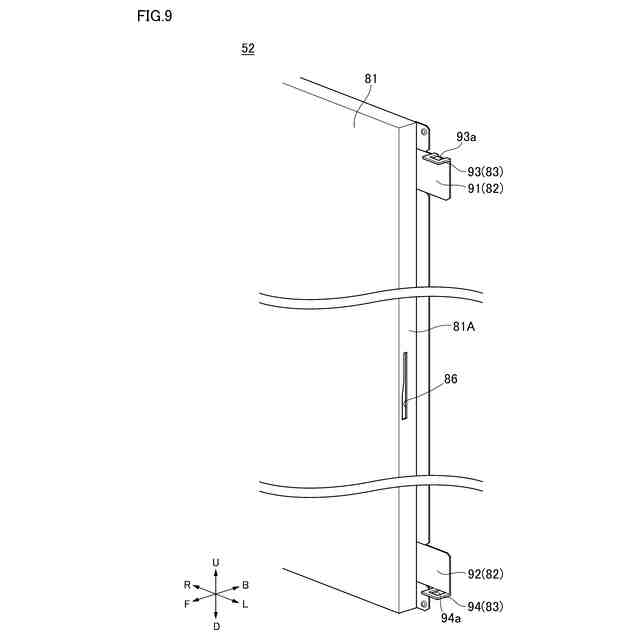

図９は、図８に示す右扉の詳細な構成を示す部分拡大図である。
図１０は、閉状態における右扉側上ガイド部と上固定部との位置関係を示す部分拡大図である。

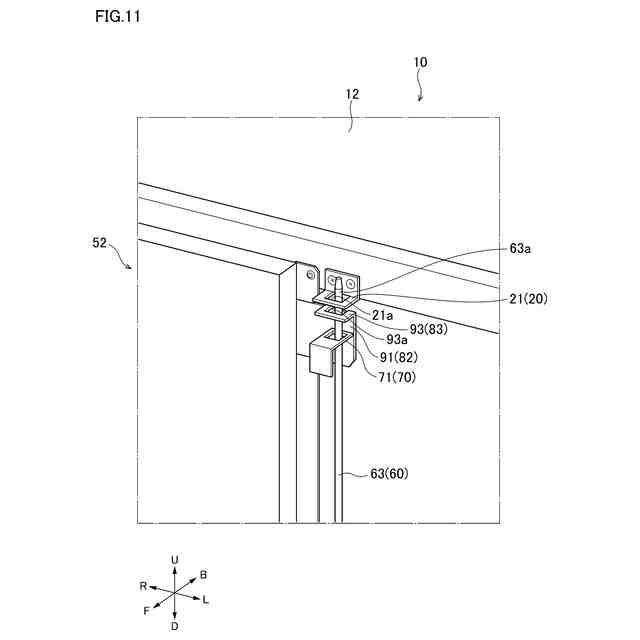

図１１は、ロック状態における第１鎖錠棒の位置を説明するための図である。
図１２は、ロック状態における第２鎖錠棒の位置を説明するための図である。
【発明を実施するための形態】
【０００８】
本開示の収納箱の扉の係止構造の具体例を、以下に図面を参照しつつ説明する。なお、本発明はこれらの例示に限定されるものではなく、特許請求の範囲によって示され、特許請求の範囲と均等の意味および範囲内でのすべての変更が含まれることが意図される。
【０００９】
以下の説明では、「前」、「後」、「左」、「右」、「上」および「下」という語句を用いることがあるが、これらの方向は、説明の便宜上、設定された相対的な方向である。各図において、「Ｆ」が「前」であり、「Ｂ」が「後」であり、「Ｌ」が「左」であり、「Ｒ」が「右」であり、「Ｕ」が「上」であり、「Ｄ」が「下」である。
【００１０】
［全体構成］
図１は、本開示の実施形態に係る係止構造を有する収納箱１００の構成を示す斜視図である。図１に示すように、収納箱１００は、分電盤などの電気機器を内部に収納する筐体１０と、筐体１０の前側に取り付けられた、観音開き式の一対の扉５０とを備える。筐体１０は、下側に位置する底板１１と、上側に位置する天板１２と、左側に位置する左側板１３と、右側に位置する右側板１４と、後側に位置する背面板１５とを有する。扉５０は、左側板１３に連結された左扉（第１扉）５１と、右側板１４に連結された右扉（第２扉）５２とを有する。
（【００１１】以降は省略されています）
