公開番号2025164989
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024068811
出願日2024-04-22
発明の名称木製ドアストッパー
出願人有限会社ヒューマン日商電機
代理人個人,個人
主分類E05C 17/54 20060101AFI20251027BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】木製であるので、軽量であり、また、玄関ドアを傷つけるおそれがなく、また、チェーンロックを使用した状態であってもドアを開放状態に保つことができ、また、玄関ドアに引っ付けた状態で保管できるので邪魔にならず、また、紛失することもなく、さらに、使用したい場合に、直ぐに使用できて大変便利な木製ドアストッパーを提供する。
【解決手段】ドアの下端面に接する斜面部と、床面と接する底面部と、後端部と、からなり、該斜面部と該底面部とのなす角が鋭角である略クサビ形状の歯止部と、該歯止部の該後端部に固着された柄部と、を少なくとも備え、該歯止部と該柄部が木製であることを特徴とする。

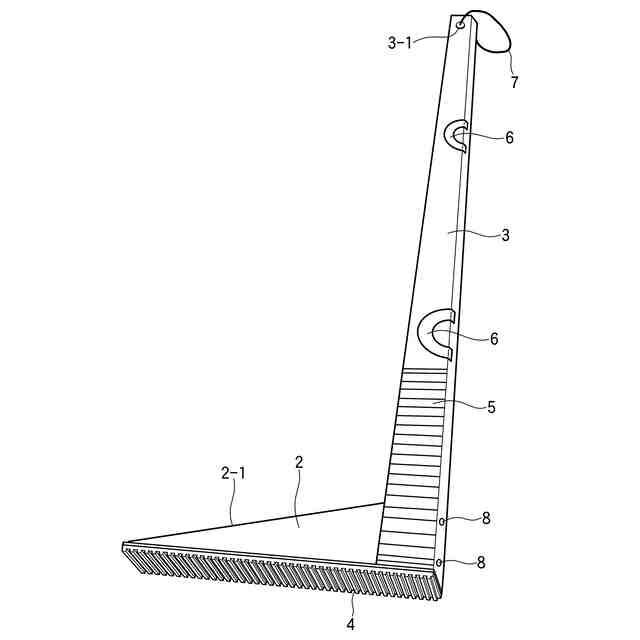

【選択図】図1
特許請求の範囲【請求項１】
ドアの下端面に接する斜面部と、床面と接する底面部と、後端部と、からなり、該斜面部と該底面部とのなす角が鋭角である略クサビ形状の歯止部と、該歯止部の該後端部に固着された柄部と、を少なくとも備え、該歯止部と該柄部が木製であることを特徴とする木製ドアストッパー。
続きを表示（約 330 文字）【請求項２】
前記柄部の側面に、単数又は複数個の磁石を備えたことを特徴とする請求項１に記載の木製ドアストッパー。
【請求項３】
前記柄部の下方側面部に緩衝材を備えたことを特徴とする請求項１又は２に記載の木製ドアストッパー。
【請求項４】
前記柄部の下端部が、前記歯止部の前記底面部と同一面にしたことを特徴とする請求項３に記載の木製ドアストッパー。
【請求項５】
前記底面部に滑止部材を備えたことを特徴とする請求項４に木製ドアストッパー。
【請求項６】
前記歯止部の前記斜面部の上に、両面テープ又は木ネジで該斜面部に固定する高さ調整部材を備えたことを特徴とする請求項５に記載の木製ドアストッパー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、軽量であって、人が屈まずにドアを開いた状態に保つことができるので、老人にも扱い易く、また、チェーンロックを掛けた状態のまま、ドアを開いた状態に保つことができる木製ドアストッパーに関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
マンションや団地などは、南側にベランダがあって大きな窓があり、反対側に玄関がある構造が多い。ベランダ側の窓と玄関のドアを開けておくと風通しが良くなって、家の中に居ても涼しく快適に過ごすことができる。しかし、通常、玄関ドアにはドアクローザーが備えられており、ドアが開いた状態で手を離すと自動的にドアが閉まる構造になっている。そこで、従来、玄関ドアを開いた状態に保つために、様々な形状のドアストッパーが開発され販売されてきた。
【０００３】
ドアストッパーは、玄関等のドアを開いた状態に保つ点で便利であるが、屈んだ状態で、手で設置及び解除・回収する必要があり、腰に負担が掛かっていた。そこで、支柱を備えて屈まずに設置及び解除・回収できるので腰に負担が掛からないドアストッパーの考案として、ドアストッパーの先行技術が開示されている（参考文献１）。
【先行技術文献】
【特許文献】
【０００４】
登録実用新案第３２２５４３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の先行技術には、支柱を備えたことで屈まずにドアストッパーを設置できること、また、手を使わないので衛生的である点で優れているが、金属製又は樹脂製なので、重量があって老人には扱いにくく、また、使用の際に、硬いので玄関ドアを傷つけるおそれがあった。また、横向けに使用できないので、チェーンロックを掛けた状態で玄関ドアを少しだけ開けることができないという問題があった。また、大掛かりで嵩張るので、使用しない際には置き場が必要で邪魔になるおそれがあった。
【０００６】
本発明は、これらの問題を解決したものであって、木製であるので、軽量であり、また、玄関ドアを傷つけるおそれがなく、また、チェーンロックを使用した状態であってもドアを開放状態に保つことができ、また、玄関ドアに引付けた状態で保管できるので邪魔にならず、また、紛失することもなく、さらに、使用したい場合に、直ぐに使用できて大変便利な木製ドアストッパーを提供するものである。
【課題を解決するための手段】
【０００７】
上記の目的を達成するために、本願発明の請求項１に係る木製ドアストッパーは、ドアの下端面に接する斜面部と、床面と接する底面部と、後端部と、からなり、該斜面部と該底面部とのなす角が鋭角である略クサビ形状の歯止部と、該歯止部の該後端部に固着された柄部と、を少なくとも備え、該歯止部と該柄部が木製であることを特徴とする。
【０００８】

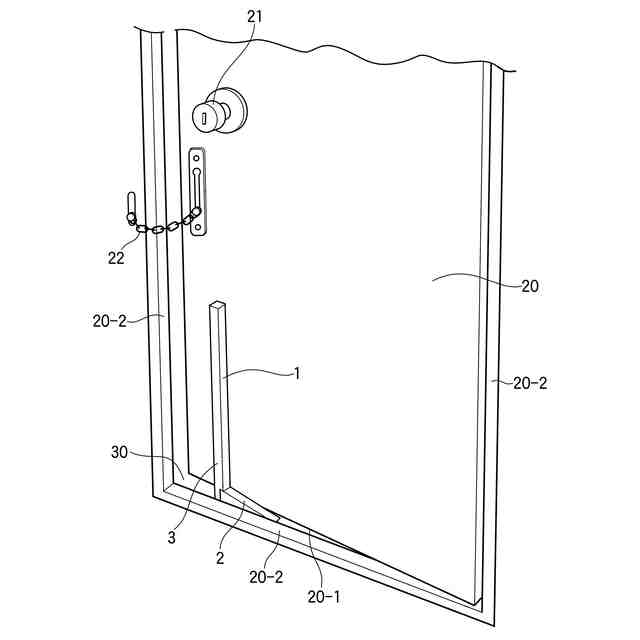

この構成を採用することにより、本発明に係る木製ドアストッパーは、木製であって、斜面部と底面部とが鋭角のクサビ形状の歯止部と、その歯止部の後端部から略鉛直方向に延びた柄部と、から構成されている。本発明に係る木製ドアストッパーは、所定の位置に置いた後、柄部を持ちながら、開いた玄関ドアを引っ張って、歯止部の斜面部の上に、玄関ドアの下端部を迫り上げるように載せると、玄関の外側の床面と玄関ドアの下端部との隙間に歯止部が挿し込まれるような状態となって、玄関ドアを所定の位置で開放状態に保つことができる。この際に、柄部と玄関ドアの取手とを両手で握れるので、使用者は屈んだ状態で作業する必要がなく、作業が楽である。よって、屈む作業が苦痛な老人や腰に持病がある人であっても、腰に負担なく使用することができる。
【０００９】
また、本発明に係る木製ドアストッパーは、木製であるので、表面が柔らかく、玄関ドアや床面を傷つけるおそれがない。よって、横向きでも使用することができる。また、木製であるので、軽量で扱い易く、老人や子供にも簡単に扱うことができる。
【００１０】
本願発明の請求項２に係る木製ドアストッパーは、請求項１に記載の木製ドアストッパーにおいて、前記柄部の側面に、単数又は複数個の磁石を備えたことを特徴とする。
（【００１１】以降は省略されています）
