公開番号2025144044
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043617
出願日2024-03-19
発明の名称窓用ステー及び開き窓
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E05D 15/44 20060101AFI20250925BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】障子を安定して開閉動作させることができる高品質の窓用ステー、及びその窓用ステーを備える開き窓を提供すること。
【解決手段】金属製のベースプレートと、ベースプレートの長さ方向に沿って摺動可能に設けられるキャリッジと、金属製の第1リンクプレートと、金属製の第2リンクプレートと、金属製の可動プレートと、を備え、障子を窓枠の内側に収容する閉鎖位置と、障子を窓枠から一方向に押し出す第1の押出位置と、障子を窓枠から第1の押出位置よりも一方向に押し出す第2の押出位置に配置する窓用ステーであって、キャリッジは、ベースプレートに摺動可能に取り付けられる樹脂製のキャリッジ本体と、キャリッジ本体に設けられる金属プレート部材と、を有し、第1リンクプレートの一端部は、金属プレート部材に揺動可能に接続される。
【選択図】図5
特許請求の範囲【請求項１】
窓枠への取り付け部を構成する金属製のベースプレートと、
前記ベースプレートの長さ方向に沿って摺動可能に設けられるキャリッジと、
一端部において前記キャリッジに揺動可能に接続される金属製の第１リンクプレートと、
一端部において前記ベースプレートに揺動可能に接続される金属製の第２リンクプレートと、
前記窓枠に納められる障子への取り付け部を構成し、前記第１リンクプレートの他端部と前記第２リンクプレートの他端部とがそれぞれ揺動可能に接続される金属製の可動プレートと、を備え、
前記キャリッジが、前記ベースプレートの一端部に配置された状態で、前記可動プレートは、前記障子を前記窓枠の内側に収容する閉鎖位置と、前記障子を前記窓枠から一方向に押し出す第１の押出位置と、の間で揺動可能に設けられ、
前記キャリッジが、前記ベースプレートの一端部から前記ベースプレートと前記第２リンクプレートとの接続部に向けて摺動した状態で、前記可動プレートは、前記障子を前記窓枠から前記第１の押出位置よりも前記一方向に押し出す第２の押出位置に配置される窓用ステーであって、
前記キャリッジは、
前記ベースプレートに摺動可能に取り付けられる樹脂製のキャリッジ本体と、
前記キャリッジ本体に設けられる金属プレート部材と、を有し、
前記第１リンクプレートの前記一端部は、前記金属プレート部材に揺動可能に接続される、窓用ステー。
続きを表示（約 440 文字）【請求項２】
前記金属プレート部材は、前記キャリッジ本体にねじ止めされる、請求項１に記載の窓用ステー。
【請求項３】
前記キャリッジは、前記金属プレート部材と前記キャリッジ本体との取り付け部位を覆い隠すカバー部材を有する、請求項２に記載の窓用ステー。
【請求項４】
前記金属プレート部材は、前記キャリッジ本体にインサート成形された一体成形品である、請求項１に記載の窓用ステー。
【請求項５】
前記金属プレート部材は、前記キャリッジ本体に樹脂カシメによって一体化されている、
請求項１に記載の窓用ステー。
【請求項６】
窓枠と、
前記窓枠の内側に開閉可能に納められる障子と、
請求項１～５のいずれか１項に記載の窓用ステーと、を備え、
前記窓用ステーの前記ベースプレートが、前記窓枠の見込み面に取り付けられ、前記可動プレートが、前記障子の見込み面に取り付けられる、開き窓。

発明の詳細な説明【技術分野】
【０００１】
本開示は、窓用ステー及び開き窓に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、窓枠と障子とに亘って取り付けられ、障子を窓枠に対して室外側に向けて押し出すことによって窓を開放するように構成される開き窓に用いられる窓用ステーが知られている（例えば、特許文献１参照）。
【０００３】
窓用ステーは、窓枠の見込み面に取り付けられる金属製のベースプレートに、キャリッジが摺動可能に取り付けられる。キャリッジには金属製の第１リンクプレートが揺動可能に接続され、ベースプレートには金属製の第２リンクプレートが揺動可能に接続される。第１リンクプレートと第２リンクプレートとに亘って金属製の可動プレートが揺動可能に接続される。可動プレートは、障子の見込み面に取り付けられる。窓用ステーは、キャリッジがベースプレートの一端部に配置された状態において、障子を閉鎖位置と室外側に向けて斜めに押し出す押出位置との間で移動させる。
【０００４】
通常、キャリッジは、ベースプレートの一端部に保持され、解除ボタンの押下操作によって、ベースプレートと第２リンクプレートとの接続部に向けて摺動可能に構成される。窓用ステーは、キャリッジがベースプレートと第２リンクプレートとの接続部の近傍まで摺動することによって、障子をさらに室外側に向けて大きく押し出すことができる。これによって、窓枠の内側が大きく開放され、室内側から障子の室外側の面を容易に清掃することができる。
【先行技術文献】
【特許文献】
【０００５】
特表２０１９－５３６９２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
キャリッジは、第１リンクプレートとの接続部を構成するとともに、ベースプレートに摺動可能に取り付けるための複雑な構造を有する。窓用ステー及び開き窓のコストを抑制する観点からは、キャリッジは樹脂製であることが望ましい。しかしながら、その場合、キャリッジと第１リンクプレートとの接続部は、樹脂と金属との接続部となり、金属同士の接続部を構成するプレート同士の接続部とは異質の接続構造を有することとなる。その結果、各プレートの接続部の品質が不均一となり、障子を長期に亘って安定して開閉動作させる観点で改善の余地がある。
【０００７】
本開示は、障子を安定して開閉動作させることができる高品質の窓用ステー、及びその窓用ステーを備える開き窓を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示は、窓枠への取り付け部を構成する金属製のベースプレートと、前記ベースプレートの長さ方向に沿って摺動可能に設けられるキャリッジと、一端部において前記キャリッジに揺動可能に接続される金属製の第１リンクプレートと、一端部において前記ベースプレートに揺動可能に接続される金属製の第２リンクプレートと、前記窓枠に納められる障子への取り付け部を構成し、前記第１リンクプレートの他端部と前記第２リンクプレートの他端部とがそれぞれ揺動可能に接続される金属製の可動プレートと、を備え、前記キャリッジが、前記ベースプレートの一端部に配置された状態で、前記可動プレートは、前記障子を前記窓枠の内側に収容する閉鎖位置と、前記障子を前記窓枠から一方向に押し出す第１の押出位置と、の間で揺動可能に設けられ、前記キャリッジが、前記ベースプレートの一端部から前記ベースプレートと前記第２リンクプレートとの接続部に向けて摺動した状態で、前記可動プレートは、前記障子を前記窓枠から前記第１の押出位置よりも前記一方向に押し出す第２の押出位置に配置される窓用ステーであって、前記キャリッジは、前記ベースプレートに摺動可能に取り付けられる樹脂製のキャリッジ本体と、前記キャリッジ本体に設けられる金属プレート部材と、を有し、前記第１リンクプレートの前記一端部は、前記金属プレート部材に揺動可能に接続される、窓用ステーに関する。
【図面の簡単な説明】
【０００９】

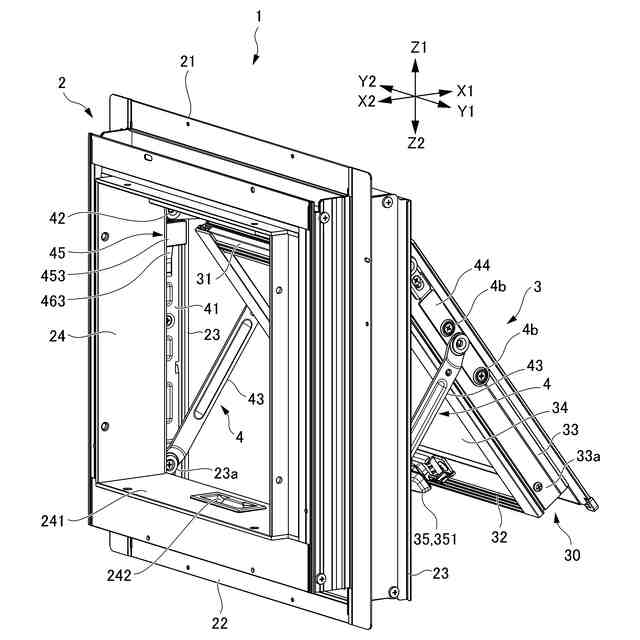

障子が第１の押出位置に配置された開き窓の斜視図である。

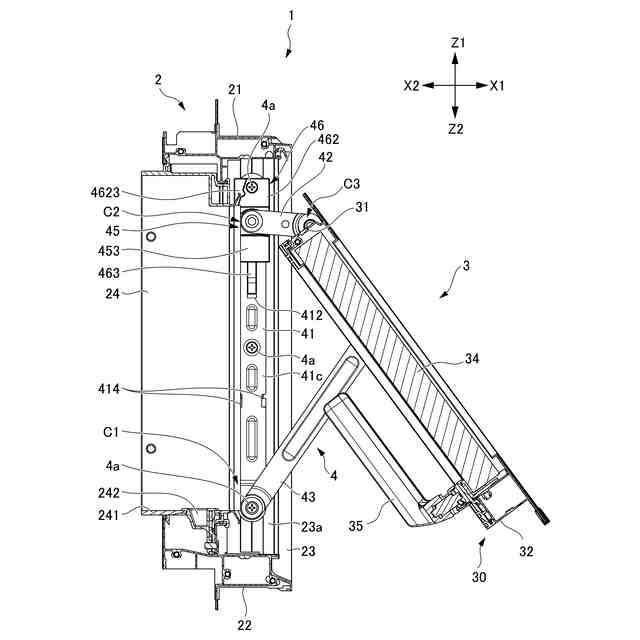

図１に示す開き窓の縦断面図である。

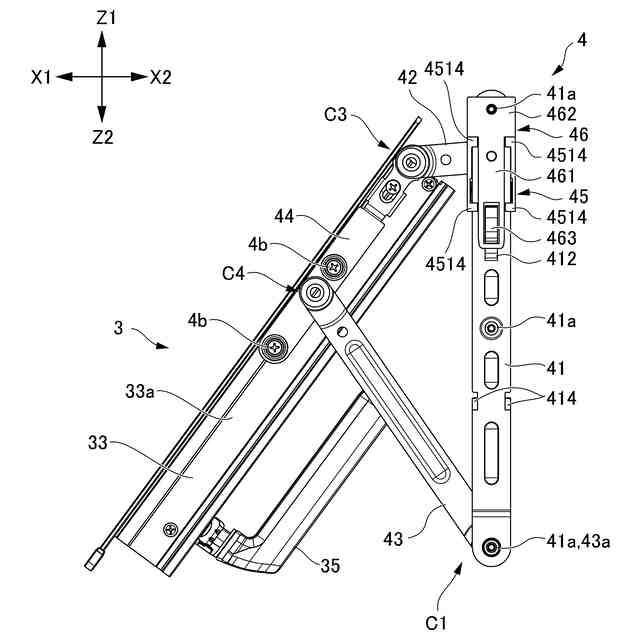

図１に示す開き窓の障子に取り付けられた窓用ステーを裏面側から見た側面図である。

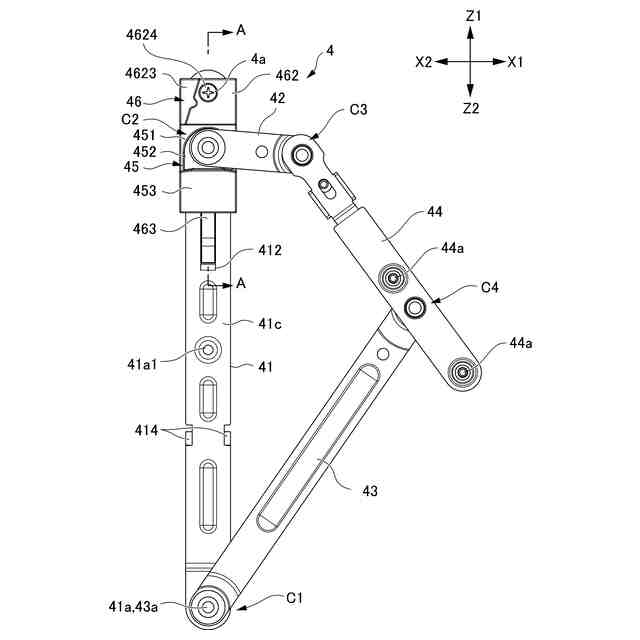

図１に示す開き窓の窓用ステーのみを表面側から見た側面図である。

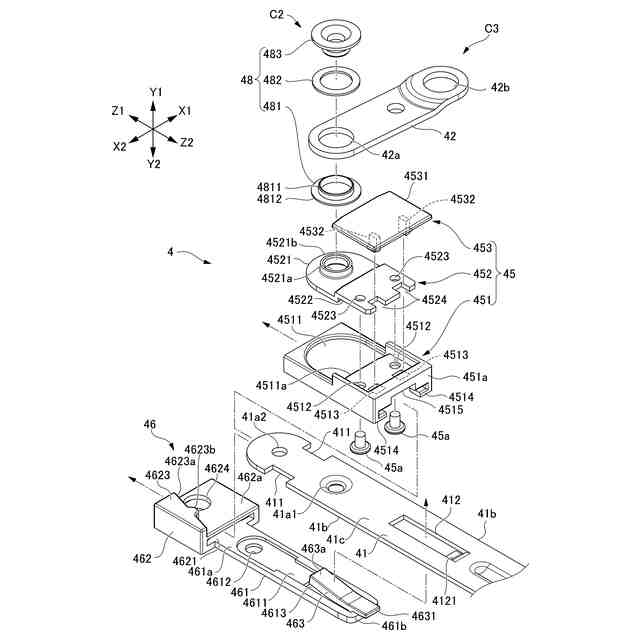

窓用ステーのベースプレートの一端部を分解して示す斜視図である。

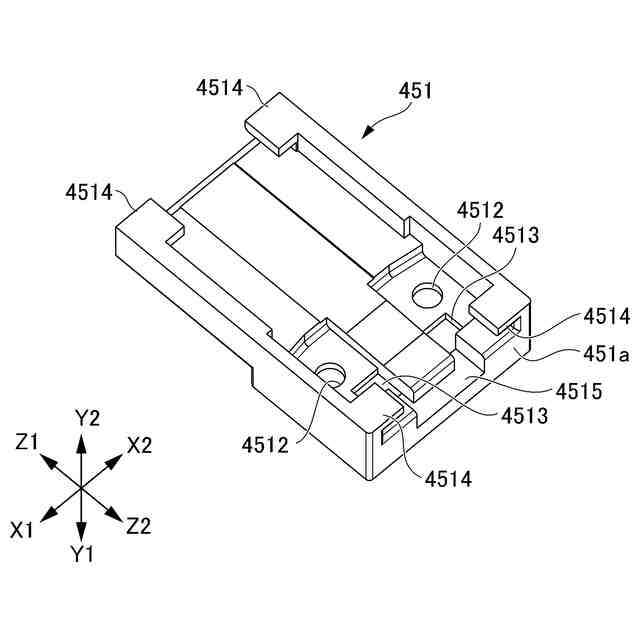

窓用ステーのキャリッジを背面側から見た斜視図である。

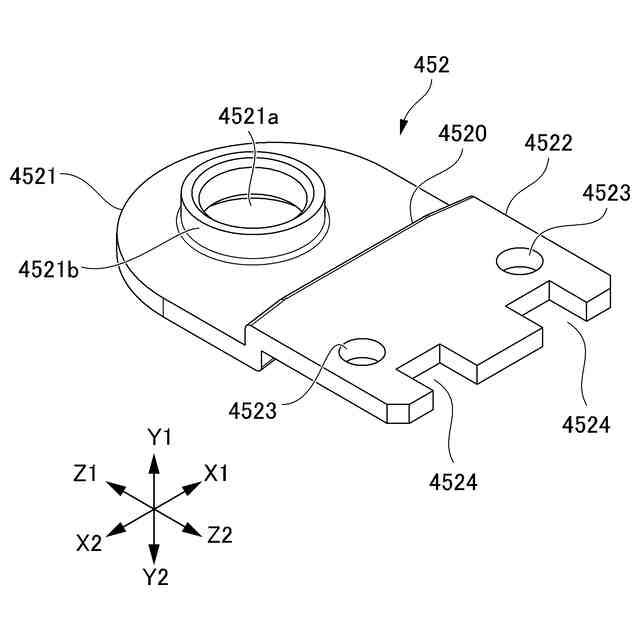

窓用ステーのキャリッジに設けられる金属プレート部材を表面側から見た斜視図である。

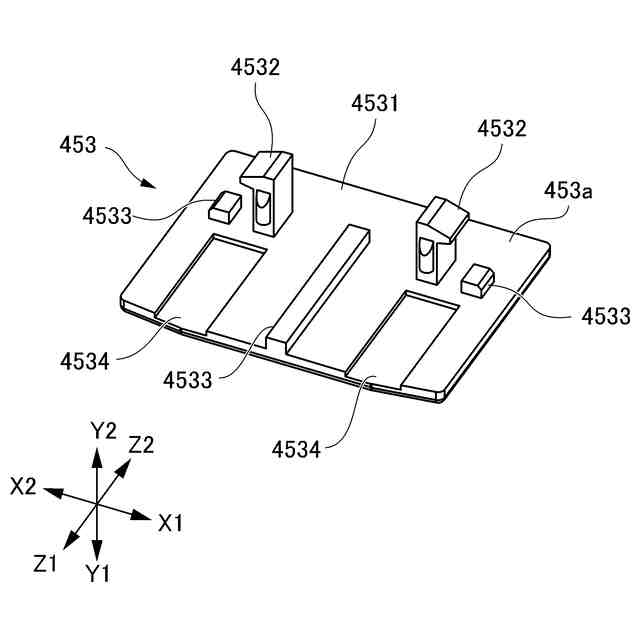

窓用ステーのキャリッジに取り付けられるカバー部材を裏面側から見た斜視図である。

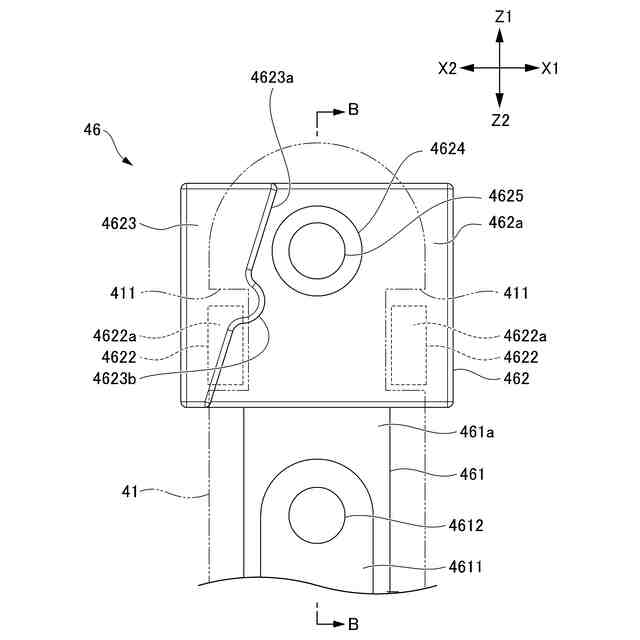

窓用ステーのストッパ部材の一部を示す図である。
図９中のＢ－Ｂ線に沿う断面図である。
図４中のＡ－Ａ線に沿う断面図である。
解除ボタンを解除位置に配置した窓用ステーを図４中のＡ－Ａ線と同じ線に沿って切断した断面図である。
ベースプレートと第２リンクプレートとの接続部位を分解して示す斜視図である。
障子が第２の押出位置に配置された開き窓の斜視図である。
キャリッジを摺動させた窓用ステーを表面側から見た側面図である。
障子が閉鎖位置に配置された開き窓の縦断面図である。
障子が閉鎖位置に配置された開き窓における窓用ステーの一部を表面側から見た側面図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態について図面を参照して詳細に説明する。図１及び図２に示すように、開き窓１は、窓枠２と、障子３と、一対の窓用ステー４，４と、を有して構成される。本実施形態に示す開き窓１は、障子３が室外側Ｘ１に向けて下り傾斜するように、障子３の下端側を室外側Ｘ１に押し出すことによって窓開口を開放するように構成される横辷り出し窓を例示している。但し、本開示の開き窓は、横辷り出し窓に限定されず、障子の左右のいずれか一方端側を室外側Ｘ１に押し出すことによって窓開口を開放するように構成される縦辷り出し窓であってもよい。
（【００１１】以降は省略されています）
