公開番号2025164516
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068535
出願日2024-04-19
発明の名称自動ドア開閉装置
出願人日本自動ドア株式会社
代理人個人,個人,個人
主分類E05D 15/06 20060101AFI20251023BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】框に固定されるときの強度を確保しながら、ローラーが走行する部分でも台板を分割することができる自動ドア開閉装置を提供すること。
【解決手段】左右方向に延びており、左側の第一区間と第一区間より右側の第二区間とを有し、扉に取り付けられたローラーを第一区間から少なくとも第二区間まで走行自在に支持するレール部と、レール部の第一区間を下方から支持する第一台板と、レール部の前記第二区間を下方から支持する第二台板と、第一台板と前記第二台板とを取り外し可能に接続する接続板と、を備える、自動ドア開閉装置。
【選択図】図3
特許請求の範囲【請求項１】
左右方向に延びており、左側の第一区間と前記第一区間より右側の第二区間とを有し、扉に取り付けられたローラーを前記第一区間から少なくとも前記第二区間まで走行自在に支持するレール部と、
前記レール部の前記第一区間を下方から支持する第一台板と、
前記レール部の前記第二区間を下方から支持する第二台板と、
前記第一台板と前記第二台板とを取り外し可能に接続する接続板と、
を備える、
自動ドア開閉装置。
続きを表示（約 840 文字）【請求項２】
前記扉は、第一扉と、前記第一扉とは別に設けられる第二扉とを有し、
前記ローラーは、前記第一扉に取り付けられた第一ローラーと、前記第二扉に取り付けられた第二ローラーとを有し、
前記第一ローラーは、前記第一区間から少なくとも前記第二区間まで走行する、
請求項１に記載の自動ドア開閉装置。
【請求項３】
前記接続板は、板状の接続板本体部と、前記左右方向に延びており前記接続板本体部の表面から前記左右方向と交差する前後方向に突出する補強部と、を有する、
請求項１または請求項２に記載の自動ドア開閉装置。
【請求項４】
前記接続板は、板状の接続板本体部と、
前記接続板は、前記左右方向に延びる補強板を有する、
請求項１または請求項２に記載の自動ドア開閉装置。
【請求項５】
前記レール部は、前記第一台板および前記第二台板に嵌合して取り付けられる、
請求項１または請求項２に記載の自動ドア開閉装置。
【請求項６】
前記レール部のうち前記第二区間より右側の第三区間を下方から支持し、前記接続板によって前記第二台板に取り外し可能に接続される第三台板を有する、
請求項１または請求項２に記載の自動ドア開閉装置。
【請求項７】
前記接続板は、ボルトの頭部を嵌めるボルト溝を有する、
請求項１または請求項２に記載の自動ドア開閉装置。
【請求項８】
前記レール部と前記第一台板および前記第二台板との間には、前記左右方向に延びるクッション材が介在されている、
請求項１または請求項２に記載の自動ドア開閉装置。
【請求項９】
前記接続板本体部は、アルミニウムによって形成されており、
前記補強板は、ステンレス鋼によって形成されている、
請求項４に記載の自動ドア開閉装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、自動ドア開閉装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
框に固定されることで、自動ドアに取り付けられたローラーを走行自在に支持するレール部を備える自動ドア開閉装置が知られている。自動ドア開閉装置はレール部を支持する台板を有している。台板にはローラーが走行しない部分があり、例えば、両開きの自動ドアにおける中央の部分である。
【０００３】
台板は、ローラーの走行方向の長さが大きいため、輸送のときに分割されることがある。例えば特許文献１に記載の自動ドア分割装置では、台板はローラーが走行しない部分で分割可能である。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－２４２５２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ローラーが走行しない部分で台板を分割しても、台板の長さが十分に大きく、輸送が困難な場合がある。一方で、ローラーが走行する部分で台板を分割すると、框に固定されるときに自動ドア開閉装置の強度が落ちてしまう虞がある。
【０００６】
本発明は、框に固定されるときの強度を確保しながら、ローラーが走行する部分でも台板を分割することができる自動ドア開閉装置を提供することを目的としている。
【課題を解決するための手段】
【０００７】
上記の課題を解決するために、本発明の自動ドア開閉装置は、左右方向に延びており、左側の第一区間と第一区間より右側の第二区間とを有し、扉に取り付けられたローラーを第一区間から少なくとも第二区間まで走行自在に支持するレール部と、レール部の第一区間を下方から支持する第一台板と、レール部の第二区間を下方から支持する第二台板と、第一台板と第二台板とを取り外し可能に接続する接続板と、を備える。
【発明の効果】
【０００８】
本発明によれば、框に固定されるときの強度を確保しながら、ローラーが走行する部分でも台板を分割することができる自動ドア開閉装置を提供することができる。
【図面の簡単な説明】
【０００９】

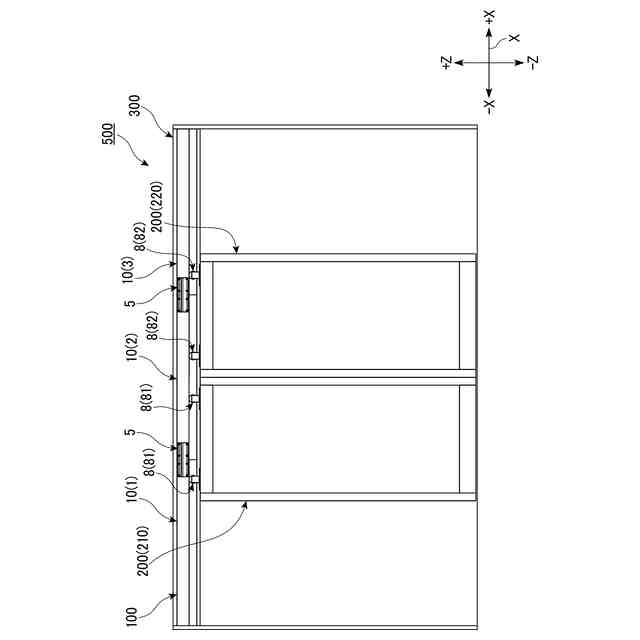

自動ドアを示す正面図であって、筐体を取り外した状態を示す。

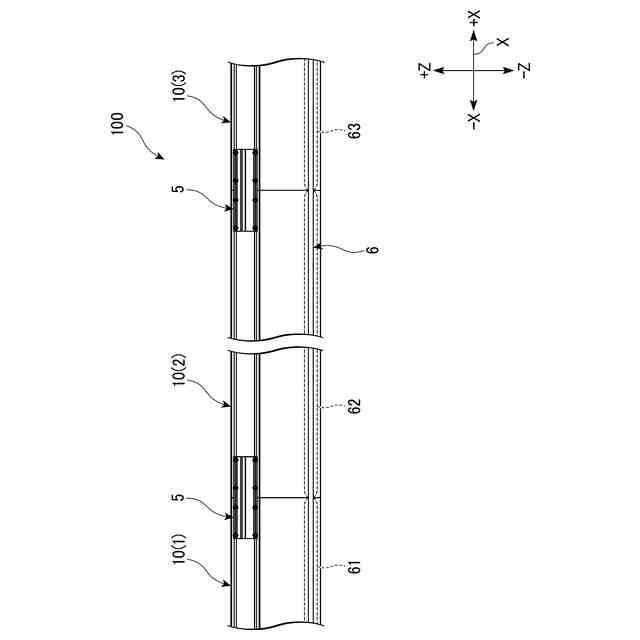

自動ドア開閉装置を示す正面図であって、筐体を取り外した状態を示す。

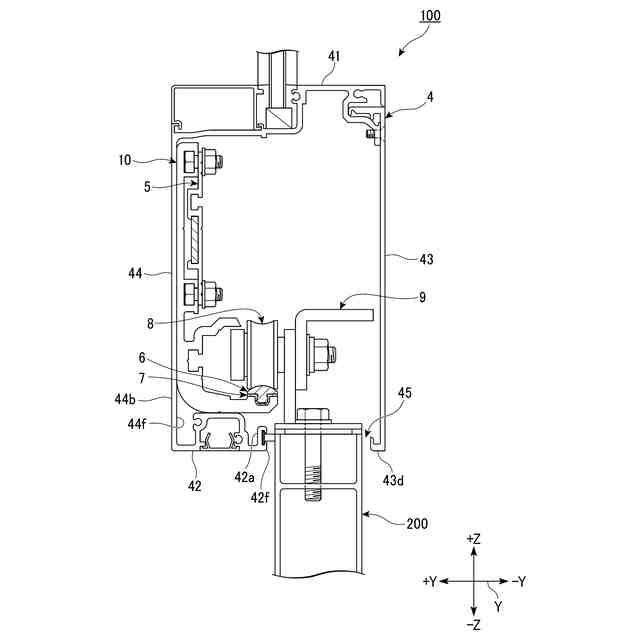

自動ドア開閉装置のうち接続板が設けられている箇所において左右方向と垂直な面で切断したときの断面を示す断面図である。
台板部のうち接続板が設けられている箇所において左右方向と垂直な面で切断したときの断面を示す断面図である。

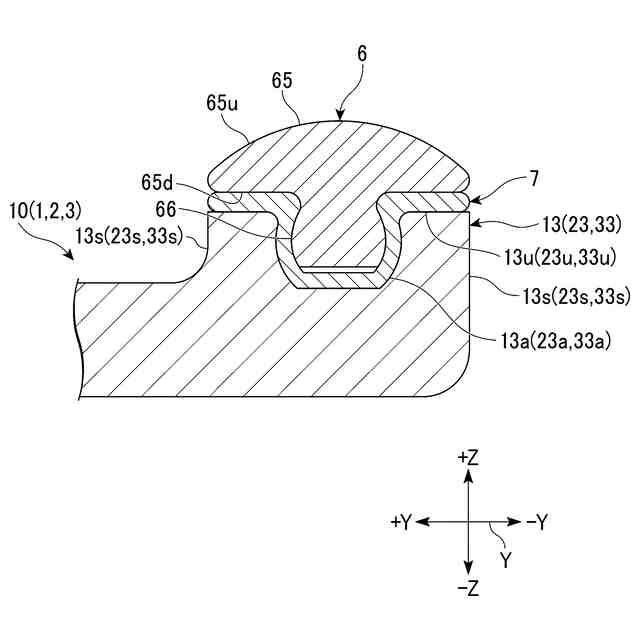

図４中に示された台板部のＤ４における拡大図である。

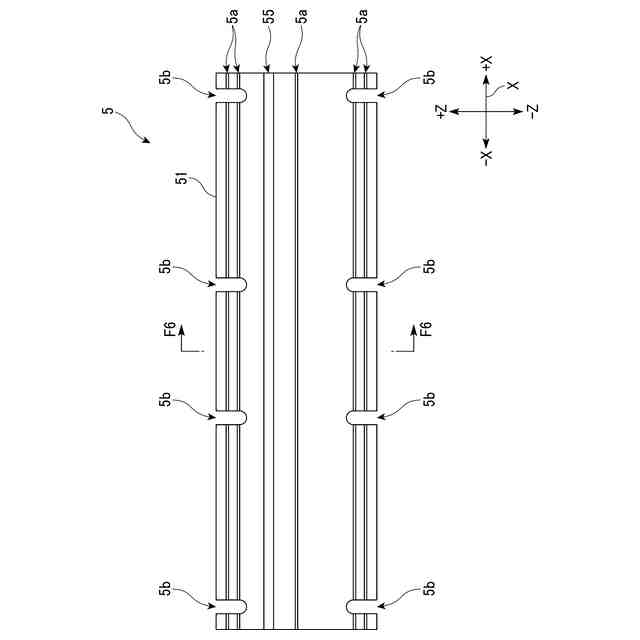

接続板を示す正面図である。
図６に示された接続板のＦ６－Ｆ６線に沿う断面図である。

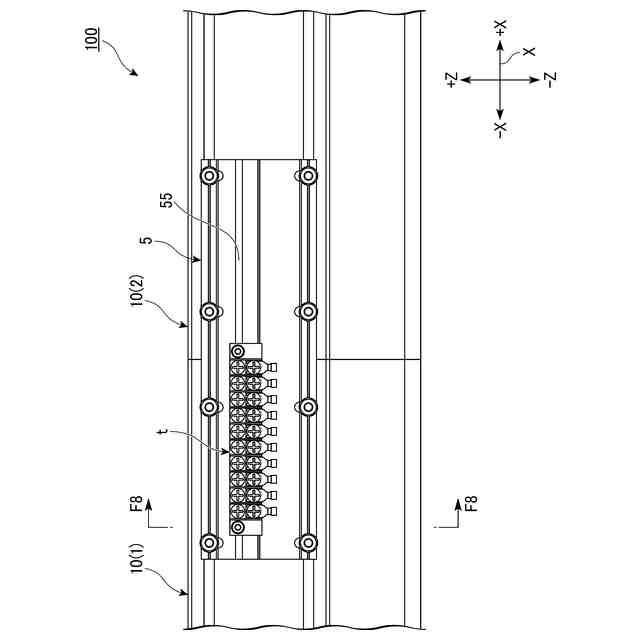

接続板に端子台を取り付けた様子を示す正面図である。

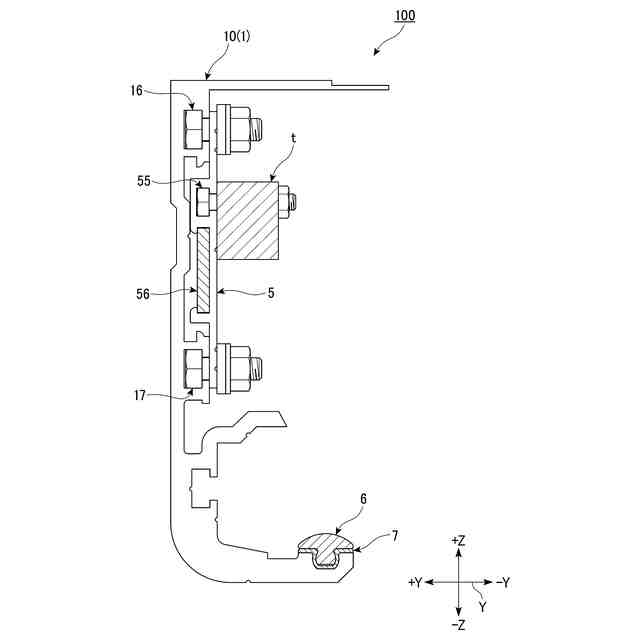

図８に示された接続板のＦ８－Ｆ８線に沿う断面図である。
第一台板に端子台を取り付けた様子を示す正面図である。
接続板および第二台板に端子台を取り付けた様子を示す正面図である。
接続板の変形例を示す正面図である。
自動ドアの変形例を示す正面図である。
【発明を実施するための形態】
【００１０】
以下、実施形態の自動ドア開閉装置を、図を参照して説明する。以下の説明では、同一または類似の機能を有する構成に同一の符号を付す。そして、それらの構成の重複する説明は省略する場合がある。
（【００１１】以降は省略されています）
