公開番号2025140310
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039636
出願日2024-03-14
発明の名称ヒンジ装置
出願人スガツネ工業株式会社
代理人弁理士法人湧泉特許事務所
主分類E05D 7/04 20060101AFI20250919BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】ヒンジ装置の調節ネジの過剰締付によりスライド調節が不能になる状況を回避する。
【解決手段】

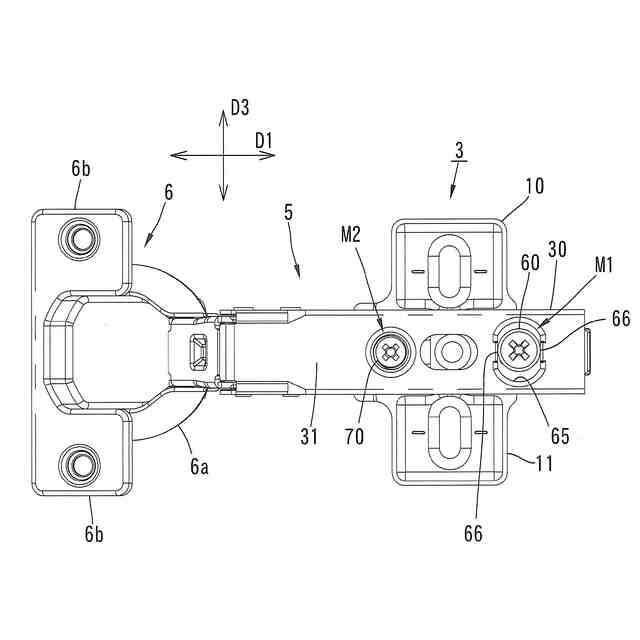

第1ヒンジ本体5と第2ヒンジ本体6と連結機構50が、第1方向D1に沿って配置される。第1ヒンジ本体5は、サポート部材20と、サポート部材20に第1、第2位置調節機構M1,M2を介して支持された主ヒンジ部材30とを有している。第1位置調節機構M1は、主ヒンジ部材を第1方向D1に位置調節する。第2位置調節機構M2は、主ヒンジ部材30をサポート部材20に対して接近・離間する第2方向に位置調節し、主ヒンジ部材30の雌ネジ部71と調節ネジ70を含む。サポート部材20のネジ支持部76と、調節ネジ70の係合部74が係合される。調節ネジ70はストッパとしてのフランジ部72を有している。雌ネジ部75の先端75a(当接部)がフランジ部72に当たることにより、調節ネジ70のねじ込み量が規制される。
【選択図】図4B
特許請求の範囲【請求項１】
第１ヒンジ本体と第２ヒンジ本体が、第１方向に沿って配置され、
前記第１ヒンジ本体は、サポート部材と、前記サポート部材に第１、第２位置調節機構を介して支持された主ヒンジ部材とを有し、前記主ヒンジ部材が前記第２ヒンジ本体に回動可能に連結され、
前記第１位置調節機構は、前記主ヒンジ部材を前記サポート部材に対して前記第１方向に位置調節するように構成され、
前記第２位置調節機構は、前記主ヒンジ部材を前記サポート部材に対して接近・離間するように前記第１方向と異なる第２方向に位置調節するように構成され、
前記第２位置調節機構は、前記主ヒンジ部材に形成され前記サポート部材に向かって突出する雌ネジ部と、前記雌ネジ部に螺合する雄ネジ部を有する調節ネジと、を含み、
前記サポート部材に形成されたネジ支持部と、前記調節ネジにおいて前記雄ネジ部より先端側に形成された係合部との係合により、前記調節ネジが前記サポート部材に対して回転可能かつ前記第１方向に相対的に移動可能であるが、ネジ軸方向に移動不能に支持されたヒンジ装置において、
前記調節ネジは前記雄ネジ部より先端側にストッパを有し、前記主ヒンジ部材は当接部を有し、前記当接部が前記ストッパに当たることにより、前記調節ネジのねじ込み量を規制し、前記雌ネジ部の先端が前記サポート部材の前記支持部に当たるのを禁じるようにしたことを特徴とするヒンジ装置。
続きを表示（約 610 文字）【請求項２】
前記サポート部材のネジ支持部は、前記第１方向に延びるスリットと、前記スリットの両側に形成された一対の支持板部とを有し、
前記調節ネジの係合部は、環状溝と、この環状溝に囲われた挿通部とを有し、前記挿通部が前記スリットに挿通されるとともに、前記一対の支持板部が前記環状溝に挿入されることを特徴とする請求項１に記載のヒンジ装置。
【請求項３】
前記調節ネジは前記雄ネジ部より先端側に先端に向かって順に第１、第２フランジ部を有し、前記第１、第２フランジ部間に前記環状溝と前記挿通部が形成され、
前記第１フランジ部が前記ストッパとして提供され、前記雌ネジ部の先端が前記当接部として提供されることを特徴とする請求項２に記載のヒンジ装置。
【請求項４】
前記調節ネジは前記雄ネジ部より先端側にフランジ部を有し、前記雄ネジ部の先端と前記フランジ部との間に前記環状溝と前記挿通部が形成され、前記フランジ部が前記ストッパとして提供され、

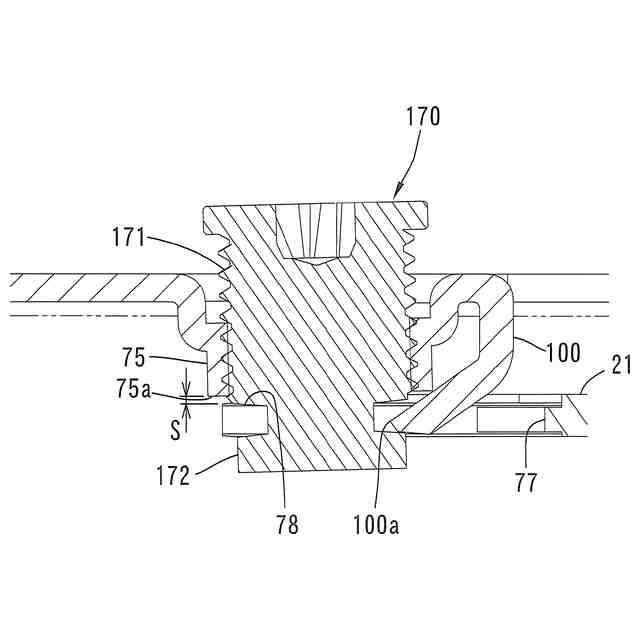

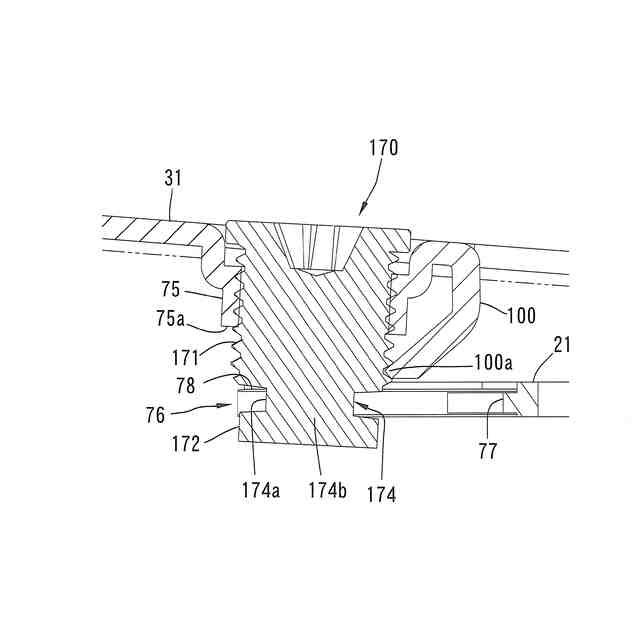

前記主ヒンジ部材は弾性爪を有し、前記弾性爪の先端部が当接部として提供され、前記弾性爪の先端部は、前記調節ネジの前記雄ネジ部に弾性力をもって接し、前記調節ネジのネジ込み量が所定量まで増大したときに、前記サポート部材の前記スリットと前記調節ネジの前記環状溝に入り込み、前記フランジ部に当たることを特徴とする請求項２に記載のヒンジ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば家具本体、建物枠、機器本体などの第１対象に、扉等の第２対象を回転可能に取り付けるためのヒンジ装置に関し、特に第２対象の第１対象に対する位置を調節可能なヒンジ装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】

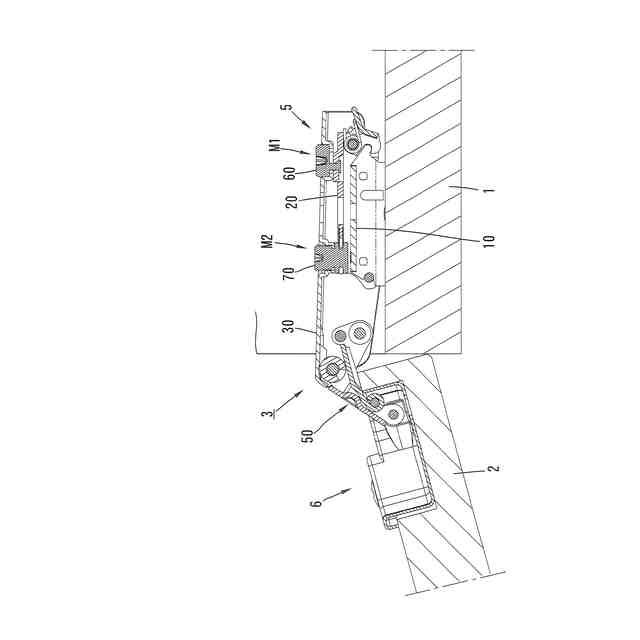

特許文献１に開示されたヒンジ装置は、家具本体に固定される第１ヒンジ本体と、扉に固定される第２ヒンジ本体と、これら第１、第２ヒンジ本体を回動可能に連結する連結機構とを備えている。
前記第１ヒンジ本体は、家具本体に取り付けられたサポート部材と、このサポート部材に第１、第２位置調節機構を介して支持された主ヒンジ部材とを有している。この主ヒンジ部材が前記連結機構を介して前記第２ヒンジ本体に連結されている。
【０００３】
第１位置調節機構は、主ヒンジ部材をサポート部材に対して家具の前後方向（第１、第２ヒンジ本体が配置される方向）に位置調節するように構成されている。第２位置調節機構は、主ヒンジ部材をサポート部材に対して家具の左右方向（主ヒンジ部材がサポート部材に対して接近・離間する方向）に位置調節するように構成されている。
【０００４】
第２位置調節機構は、主ヒンジ部材に形成され前記サポート部材に向かって突出する雌ネジ部と、この雌ネジ部に螺合する調節ネジとを有している。調節ネジには雄ネジ部より先端側に係合部が形成されている。この係合部をサポート部材のネジ支持部に係合することにより、調節ネジはサポート部材に対して回転可能かつ家具の前後方向に相対的に移動可能であるがネジ軸方向に移動不能に支持されている。
【０００５】
サポート部材のネジ支持部は、前後方向に延びるスリットと、このスリットの両側に形成された一対の支持板部とを有している。調節ネジの係合部は、雄ネジ部の先端に小径の首部を介して連なるフランジ部と、雄ネジ部の先端とフランジ部との間に形成された環状溝を有している。調節ネジの首部がネジ支持部のスリットに挿通されるとともに、一対の支持板部が環状溝に挿入されている。
調節ネジを回すことにより、主ヒンジ部材がサポート部材に対して接近したり離間したりする方向に位置調節され、ひいては、扉の家具本体に対する左右方向の位置が調節される。
【先行技術文献】
【特許文献】
【０００６】
特許６３７１９１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１のヒンジ装置では、第２位置調節機構の調節ネジをねじ込むと主ヒンジ部材がサポート部材に接近して、主ヒンジ部材の雌ネジ部の先端がサポ-ト部材の支持板部に当たり、さらにねじ込みを続けると両者に食いつきが生じる。このように雌ネジ部の先端と支持板部の食いつきが生じると、第１位置調節機構による位置調節ができなくなってしまう。
【課題を解決するための手段】
【０００８】
前記問題点を解決するために、本発明は、第１ヒンジ本体と第２ヒンジ本体が、第１方向に沿って配置され、前記第１ヒンジ本体は、サポート部材と、前記サポート部材に第１、第２位置調節機構を介して支持された主ヒンジ部材とを有し、前記主ヒンジ部材が前記第２ヒンジ本体に回動可能に連結され、前記第１位置調節機構は、前記主ヒンジ部材を前記サポート部材に対して前記第１方向に位置調節するように構成され、前記第２位置調節機構は、前記主ヒンジ部材を前記サポート部材に対して接近・離間するように前記第１方向と異なる第２方向に位置調節するように構成され、前記第２位置調節機構は、前記主ヒンジ部材に形成され前記サポート部材に向かって突出する雌ネジ部と、前記雌ネジ部に螺合する雄ネジ部を有する調節ネジと、を含み、前記サポート部材に形成されたネジ支持部と、前記調節ネジにおいて前記雄ネジ部より先端側に形成された係合部との係合により、前記調節ネジが前記サポート部材に対して回転可能かつ前記第１方向に相対的に移動可能であるが、ネジ軸方向に移動不能に支持されたヒンジ装置において、
前記調節ネジは前記雄ネジ部より先端側にストッパを有し、前記主ヒンジ部材は当接部を有し、前記当接部が前記ストッパに当たることにより、前記調節ネジのねじ込み量を規制し、前記雌ネジ部の先端が前記サポート部材の前記支持部に当たるのを禁じるようにしたことを特徴とする。
【０００９】
上述の構成によれば、調節ネジのねじ込み量が制限され、雌ネジ部の先端がサポート部材の支持部に当たらないので、両者の食い付きを防止できる。その結果、第１位置調節機構による主ヒンジ部材の第１方向の位置調節機能を確保することができる。
【００１０】
好ましくは、前記サポート部材のネジ支持部は、前記第１方向に延びるスリットと、前記スリットの両側に形成された一対の支持板部とを有し、前記調節ネジの係合部は、環状溝と、この環状溝に囲われた挿通部とを有し、前記挿通部が前記スリットに挿通されるとともに、前記一対の支持板部が前記環状溝に挿入される。
（【００１１】以降は省略されています）
