公開番号2025144043
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043616
出願日2024-03-19
発明の名称窓用ステー及び開き窓
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E05C 17/34 20060101AFI20250925BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】生産性が改善された窓用ステー及び開き窓を提供すること。
【解決手段】窓用ステーのベースプレートの一端部には、ベースプレートを貫通する開口部が設けられ、キャリッジをベースプレートの一端部に保持するストッパ部材が取り付けられており、ストッパ部材は、本体部と、本体部がベースプレートの裏面側に配置されるようにベースプレートを内側に挿通させる筒部と、係止位置と解除位置とに変位可能に設けられる解除ボタンと、を有し、キャリッジは、解除ボタンが係止位置に配置される状態において、ベースプレートの一端部におけるストッパ部材の筒部と解除ボタンとの間に摺動不能に保持され、解除ボタンが解除位置に配置される状態で、解除ボタンを通過して、ベースプレートと第2リンクプレートとの接続部に向けて摺動可能に設けられる。
【選択図】図5
特許請求の範囲【請求項１】
窓枠への取り付け部を構成するベースプレートと、
前記ベースプレートの長さ方向に沿って摺動可能に設けられるキャリッジと、
一端部において前記キャリッジに揺動可能に接続される第１リンクプレートと、
一端部において前記ベースプレートに揺動可能に接続される第２リンクプレートと、
前記窓枠に納められる障子への取り付け部を構成し、前記第１リンクプレートの他端部と前記第２リンクプレートの他端部とにそれぞれ揺動可能に接続される可動プレートと、を備え、
前記キャリッジが、前記ベースプレートの一端部に配置された状態で、前記可動プレートは、前記障子を前記窓枠の内側に収容する閉鎖位置と、前記障子を前記窓枠から一方向に押し出す第１の押出位置と、の間で揺動可能に設けられ、
前記キャリッジが、前記ベースプレートの一端部から前記ベースプレートと前記第２リンクプレートとの接続部に向けて摺動した状態で、前記可動プレートは、前記障子を前記窓枠から前記第１の押出位置よりも前記一方向に押し出す第２の押出位置に配置される窓用ステーであって、
前記ベースプレートの前記一端部には、前記ベースプレートを貫通する開口部が設けられるとともに、前記キャリッジを前記ベースプレートの前記一端部に保持するストッパ部材が取り付けられており、
前記ストッパ部材は、
前記ベースプレートの長さ方向に沿って延びる本体部と、
前記本体部の一端部に配置され、前記本体部が前記ベースプレートの裏面側に配置されるように前記ベースプレートを内側に挿通させる筒部と、
前記本体部の他端部に配置され、前記開口部から前記ベースプレートの表面に突出する係止位置と、押下操作されることによって前記開口部に埋没する解除位置と、に変位可能に設けられる解除ボタンと、を有し、
前記キャリッジは、前記解除ボタンが前記係止位置に配置される状態において、前記ベースプレートの前記一端部における前記ストッパ部材の前記筒部と前記解除ボタンとの間に摺動不能に保持され、前記解除ボタンが前記解除位置に配置される状態で、前記解除ボタンを通過して、前記ベースプレートと前記第２リンクプレートとの接続部に向けて摺動可能に設けられる、窓用ステー。
続きを表示（約 410 文字）【請求項２】
前記ストッパ部材の前記筒部の内側に、係止突起が設けられ、
前記ベースプレートの前記一端部に、前記係止突起と係合する切り欠き部が設けられ、
前記ストッパ部材は、前記ベースプレートを前記筒部の内側に挿通した状態で、前記係止突起が前記切り欠き部に係合することによって、前記ベースプレートに仮止めされる、請求項１に記載の窓用ステー。
【請求項３】
前記ストッパ部材は、前記本体部、前記筒部及び前記解除ボタンを一体に有する樹脂部品である、請求項１又は２に記載の窓用ステー。
【請求項４】
窓枠と、
前記窓枠の内側に開閉可能に納められる障子と、
請求項１又は２に記載の窓用ステーと、を備え、
前記窓用ステーの前記ベースプレートが、前記窓枠の見込み面に取り付けられ、前記可動プレートが、前記障子の見込み面に取り付けられる、開き窓。

発明の詳細な説明【技術分野】
【０００１】
本開示は、窓用ステー及び開き窓に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
従来、窓枠と障子とに亘って取り付けられ、障子を窓枠に対して室外側に向けて押し出すことによって窓を開放するように構成される開き窓に用いられる窓用ステーが知られている（例えば、特許文献１参照）。
【０００３】
窓用ステーは、窓枠の見込み面に取り付けられるベースプレートに、キャリッジが摺動可能に取り付けられる。キャリッジには第１リンクプレートが揺動可能に接続され、ベースプレートには第２リンクプレートが揺動可能に接続される。第１リンクプレートと第２リンクプレートとに亘って可動プレートが揺動可能に接続される。可動プレートは、障子の見込み面に取り付けられる。窓用ステーは、キャリッジがベースプレートの一端部に配置された状態において、障子を閉鎖位置と室外側に向けて斜めに押し出す押出位置との間で移動させる。
【０００４】
通常、キャリッジは、ベースプレートの一端部に保持され、解除ボタンの押下操作によって、ベースプレートと第２リンクプレートとの接続部に向けて摺動可能に構成される。窓用ステーは、キャリッジがベースプレートと第２リンクプレートとの接続部の近傍まで摺動することによって、障子をさらに室外側に向けて大きく押し出すことができる。これによって、窓枠の内側が大きく開放され、室内側から障子の室外側の面を容易に清掃することができる。
【先行技術文献】
【特許文献】
【０００５】
特表２０１９－５３６９２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
窓用ステーの組み立て時、キャリッジは、ベースプレートの一端部からスライドさせることによって、ベースプレートに摺動可能に取り付けられる。キャリッジがベースプレートから抜け出すことを防止するためには、キャリッジをベースプレートに取り付けた後に、ベースプレートに抜け出し防止用の突起等を加工しなくてはならない。また、従来の窓用ステーのストッパ部材は、ベースプレートのカシメ後に追加工によって解除ボタンを設ける必要があった。このように、従来の窓用ステーは、生産性の観点で改善の余地がある。
【０００７】
本開示は、生産性が改善された窓用ステー、及びその窓用ステーを備える開き窓を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示は、窓枠への取り付け部を構成するベースプレートと、前記ベースプレートの長さ方向に沿って摺動可能に設けられるキャリッジと、一端部において前記キャリッジに揺動可能に接続される第１リンクプレートと、一端部において前記ベースプレートに揺動可能に接続される第２リンクプレートと、前記窓枠に納められる障子への取り付け部を構成し、前記第１リンクプレートの他端部と前記第２リンクプレートの他端部とにそれぞれ揺動可能に接続される可動プレートと、を備え、前記キャリッジが、前記ベースプレートの一端部に配置された状態で、前記可動プレートは、前記障子を前記窓枠の内側に収容する閉鎖位置と、前記障子を前記窓枠から一方向に押し出す第１の押出位置と、の間で揺動可能に設けられ、前記キャリッジが、前記ベースプレートの一端部から前記ベースプレートと前記第２リンクプレートとの接続部に向けて摺動した状態で、前記可動プレートは、前記障子を前記窓枠から前記第１の押出位置よりも前記一方向に押し出す第２の押出位置に配置される窓用ステーであって、前記ベースプレートの前記一端部には、前記ベースプレートを貫通する開口部が設けられるとともに、前記キャリッジを前記ベースプレートの前記一端部に保持するストッパ部材が取り付けられており、前記ストッパ部材は、前記ベースプレートの長さ方向に沿って延びる本体部と、前記本体部の一端部に配置され、前記本体部が前記ベースプレートの裏面側に配置されるように前記ベースプレートを内側に挿通させる筒部と、前記本体部の他端部に配置され、前記開口部から前記ベースプレートの表面に突出する係止位置と、押下操作されることによって前記開口部に埋没する解除位置と、に変位可能に設けられる解除ボタンと、を有し、前記キャリッジは、前記解除ボタンが前記係止位置に配置される状態において、前記ベースプレートの前記一端部における前記ストッパ部材の前記筒部と前記解除ボタンとの間に摺動不能に保持され、前記解除ボタンが前記解除位置に配置される状態で、前記解除ボタンを通過して、前記ベースプレートと前記第２リンクプレートとの接続部に向けて摺動可能に設けられる、窓用ステーに関する。
【図面の簡単な説明】
【０００９】

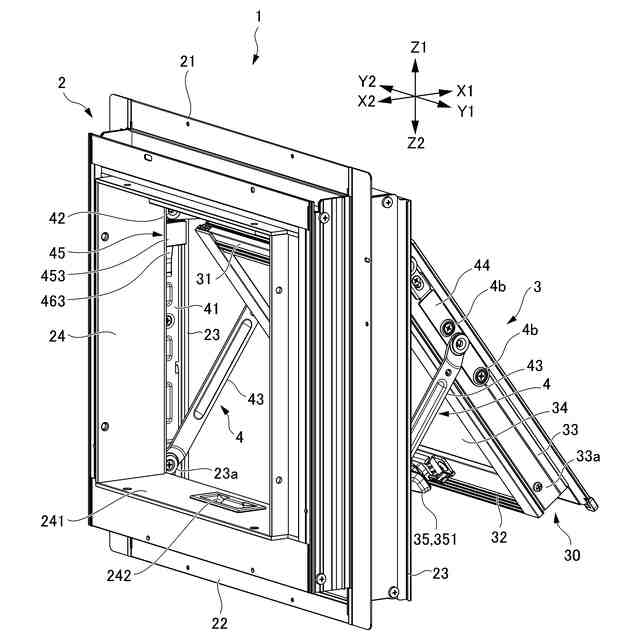

障子が第１の押出位置に配置された開き窓の斜視図である。
図１に示す開き窓の縦断面図である。

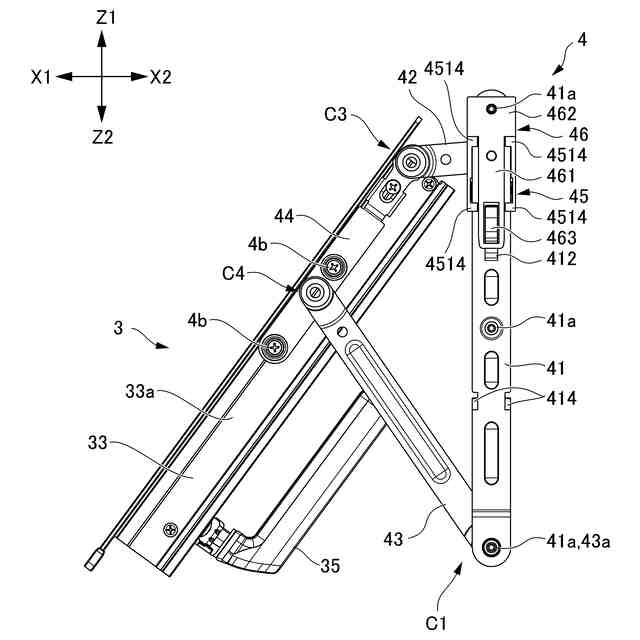

図１に示す開き窓の障子に取り付けられた窓用ステーを裏面側から見た側面図である。
図１に示す開き窓の窓用ステーのみを表面側から見た側面図である。

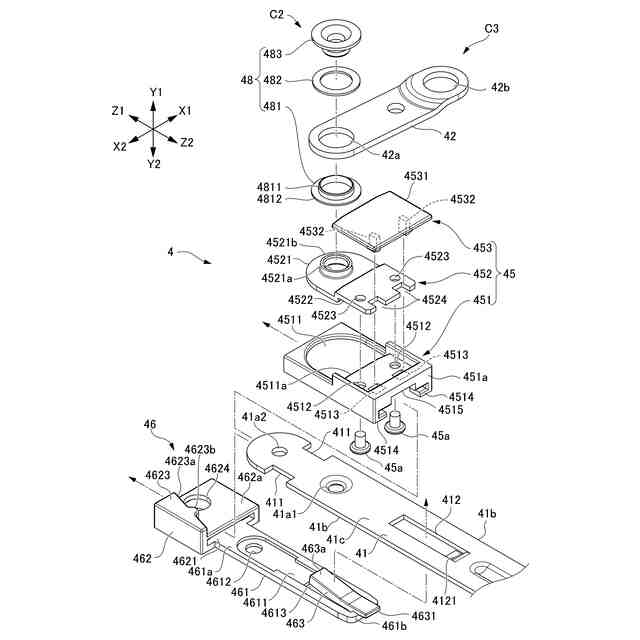

窓用ステーのベースプレートの一端部を分解して示す斜視図である。

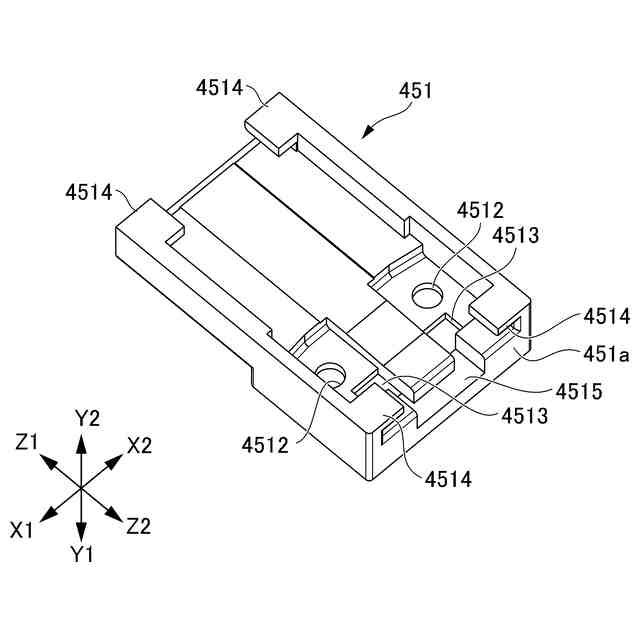

窓用ステーのキャリッジを背面側から見た斜視図である。
窓用ステーのキャリッジに設けられる金属プレート部材を表面側から見た斜視図である。

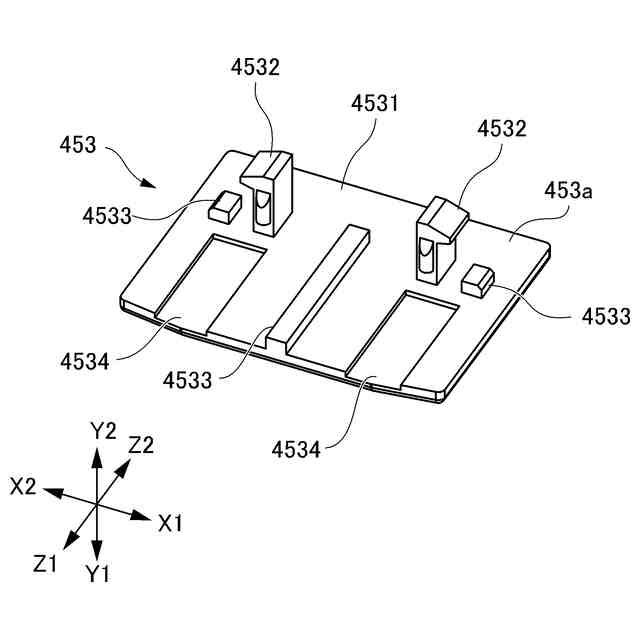

窓用ステーのキャリッジに取り付けられるカバー部材を裏面側から見た斜視図である。

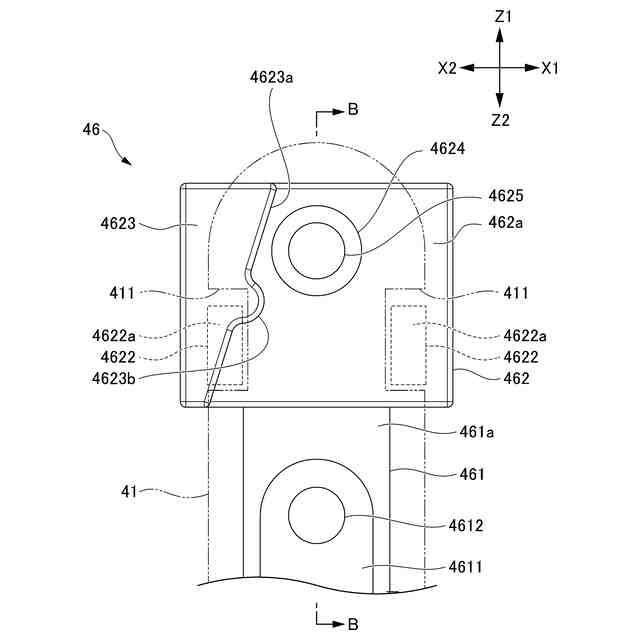

窓用ステーのストッパ部材の一部を示す図である。
図９中のＢ－Ｂ線に沿う断面図である。
図４中のＡ－Ａ線に沿う断面図である。
解除ボタンを解除位置に配置した窓用ステーを図４中のＡ－Ａ線と同じ線に沿って切断した断面図である。
ベースプレートと第２リンクプレートとの接続部位を分解して示す斜視図である。
障子が第２の押出位置に配置された開き窓の斜視図である。
キャリッジを摺動させた窓用ステーを表面側から見た側面図である。
障子が閉鎖位置に配置された開き窓の縦断面図である。
障子が閉鎖位置に配置された開き窓における窓用ステーの一部を表面側から見た側面図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態について図面を参照して詳細に説明する。図１及び図２に示すように、開き窓１は、窓枠２と、障子３と、一対の窓用ステー４，４と、を有して構成される。本実施形態に示す開き窓１は、障子３が室外側Ｘ１に向けて下り傾斜するように、障子３の下端側を室外側Ｘ１に押し出すことによって窓開口を開放するように構成される横辷り出し窓を例示している。但し、本開示の開き窓は、横辷り出し窓に限定されず、障子の左右のいずれか一方端側を室外側Ｘ１に押し出すことによって窓開口を開放するように構成される縦辷り出し窓であってもよい。
（【００１１】以降は省略されています）
