公開番号2025144432
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024044201
出願日2024-03-19
発明の名称障子、建具、及び障子の施工方法
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 3/968 20060101AFI20250925BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】縦框の端部又は横框の端部の加工を少なくすることができる障子及び障子の施工方法を提供すること。
【解決手段】障子20は、一対の縦材23,24と一対の横材21,22とを有し、框組みされて構成された框体200と、框体200のコーナー部において縦材23,24と横材21,22との間に設けられるコーナーブロック25,26,27,28と、横材21,22の端部が縦材23,24のガラス溝底部230a,240a近傍に配置された状態で縦材23,24及び横材21,22の一部同士が見込み方向に見た場合に重なって配置される重なり部20a,20b,20c,20dと、縦材23,24と横材21,22とを締結すると共に、少なくとも一部がコーナーブロック25,26,27,28の内部に配置される固定部材25a,26a,27a,28aと、を備える。
【選択図】図11
特許請求の範囲【請求項１】
一対の縦材と一対の横材とを有し、框組みされて構成された框体と、
前記框体のコーナー部において前記縦材と前記横材との間に設けられるコーナーブロックと、
前記横材及び前記縦材のいずれか一方の端部が、前記横材及び前記縦材のいずれか他方のガラス溝底部近傍に配置された状態で、前記縦材及び前記横材の一部同士が見込み方向に見た場合に重なって配置される重なり部と、
前記縦材と前記横材とを締結すると共に、少なくとも一部が前記コーナーブロックの内部に配置される固定部材と、を備える、障子。
続きを表示（約 750 文字）【請求項２】
前記コーナーブロックは、前記縦材の長手方向の端部から前記縦材の内部に挿入して配置される挿入部を有する、請求項１に記載の障子。
【請求項３】
前記コーナーブロックは、外部に露出して配置される外観構成部と前記縦材の内部に挿入して配置される挿入部とを有して構成されるブロック本体部と、前記ブロック本体部に取り付けられ前記框体のコーナー部を補強する補強部と、を有する、請求項１に記載の障子。
【請求項４】
前記障子は、枠体内にスライド移動可能に配置され、
前記コーナーブロックは、前記枠体のレールが走行するレール走行溝となる切り欠き部を有する、請求項１～３のいずれかに記載の障子。
【請求項５】
前記コーナーブロックは、前記重なり部よりも外周側に配置される、請求項１～３のいずれかに記載の障子。
【請求項６】
前記横材の長手方向の端部は、前記縦材におけるガラスが飲み込まれて配置される飲み込み部に飲み込まれて配置され、
前記横材の長手方向の端部は、前記縦材の飲み込み部の底部の見込み面に当接する、請求項１～３のいずれかに記載の障子。
【請求項７】
建物躯体に設けられた開口部に固定される枠体と、
前記枠体内に配置される請求項１～３のいずれかに記載の障子と、を備える建具。
【請求項８】
請求項１～３のいずれかに記載の障子の施工方法であって、
前記コーナーブロックの挿入部を、前記縦材の長手方向の端部に挿入して取り付ける工程と、
前記コーナーブロックを取り付けた前記縦材を、前記固定部材により前記横材の長手方向の端部に固定する工程と、を含む障子の施工方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、障子、建具、及び障子の施工方法に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
従来、一対の縦框（縦材）と一対の横框（横材）とが框組みされて構成された框体と、框体内に配置されるガラスと、を備える障子が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－６０２２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の障子においては、縦框と横框とを組み合わせて取り付ける場合に、框体のコーナー部において、縦框の端部又は横框の端部を切り欠く切り欠き加工をする必要があった。縦框の端部又は横框の端部の加工を少なくすることが求められている。
【０００５】
本開示は、縦框の端部又は横框の端部の加工を少なくすることができる障子、建具、及び障子の施工方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、一対の縦材と一対の横材とを有し、框組みされて構成された框体と、前記框体のコーナー部において前記縦材と前記横材との間に設けられるコーナーブロックと、前記横材及び前記縦材のいずれか一方の端部が、前記横材及び前記縦材のいずれか他方のガラス溝底部近傍に配置された状態で、前記縦材及び前記横材の一部同士が見込み方向に見た場合に重なって配置される重なり部と、前記縦材と前記横材とを締結すると共に、少なくとも一部が前記コーナーブロックの内部に配置される固定部材と、を備える、障子に関する。
【図面の簡単な説明】
【０００７】

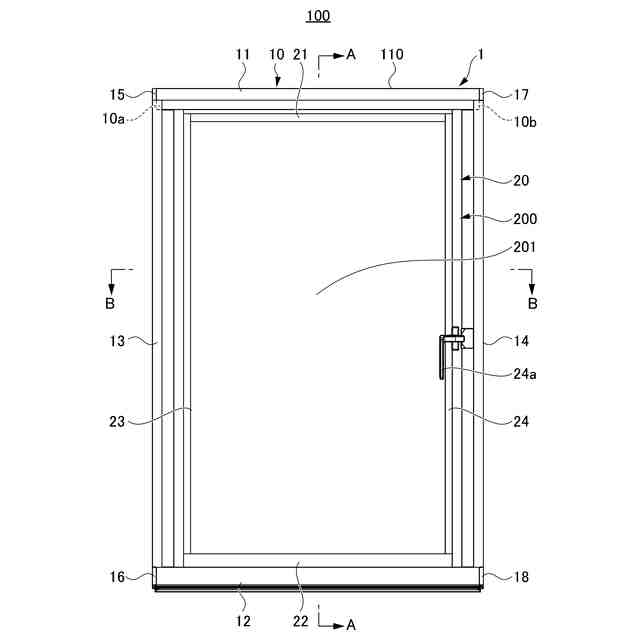

第１実施形態の縦辷り出し窓を室内側から見た図である。

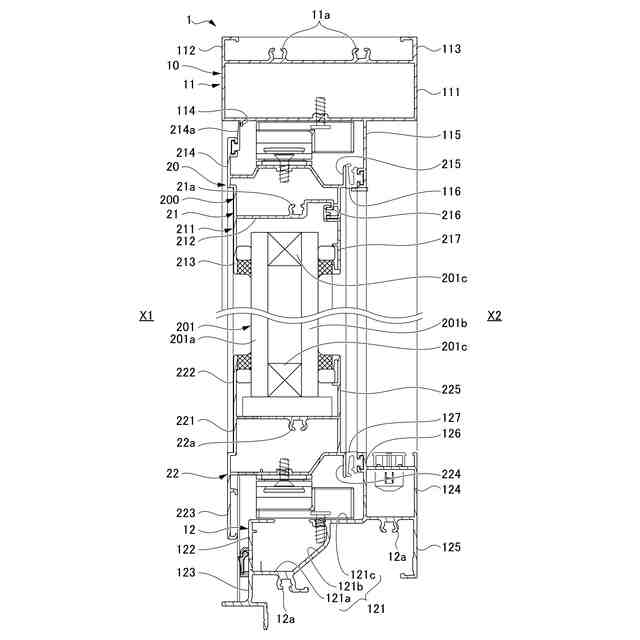

図１のＡ－Ａ線断面図である。

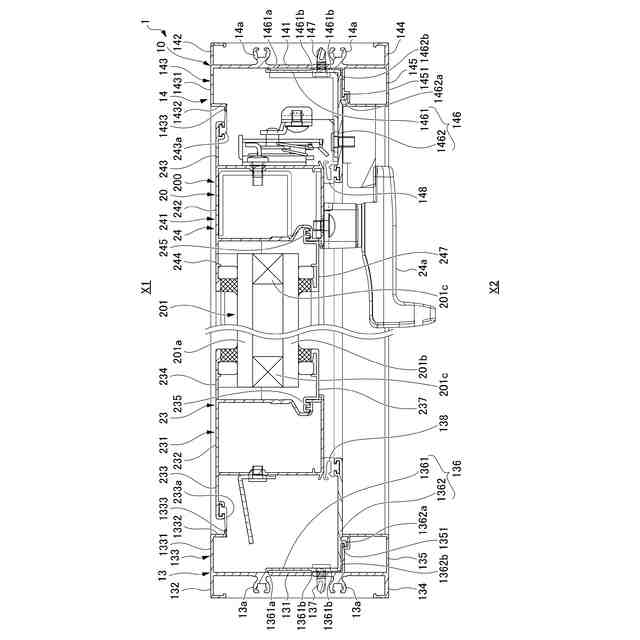

図１のＢ－Ｂ線断面図である。

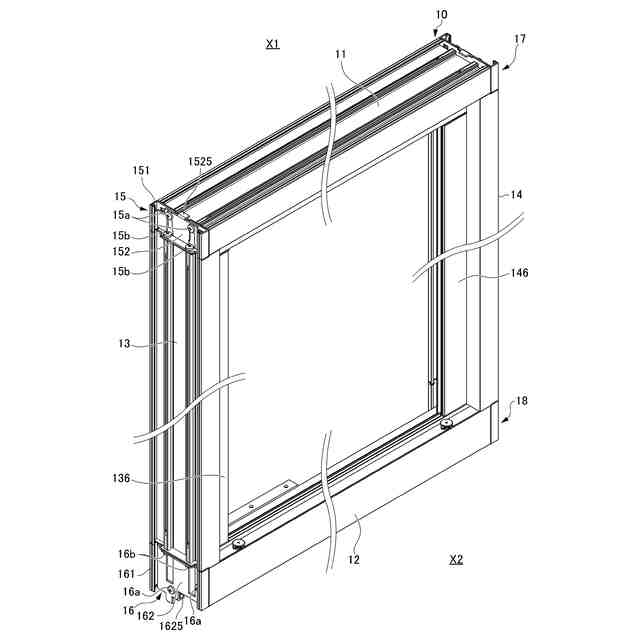

第１実施形態の縦辷り出し窓の枠体を室内側から見た斜視図である。

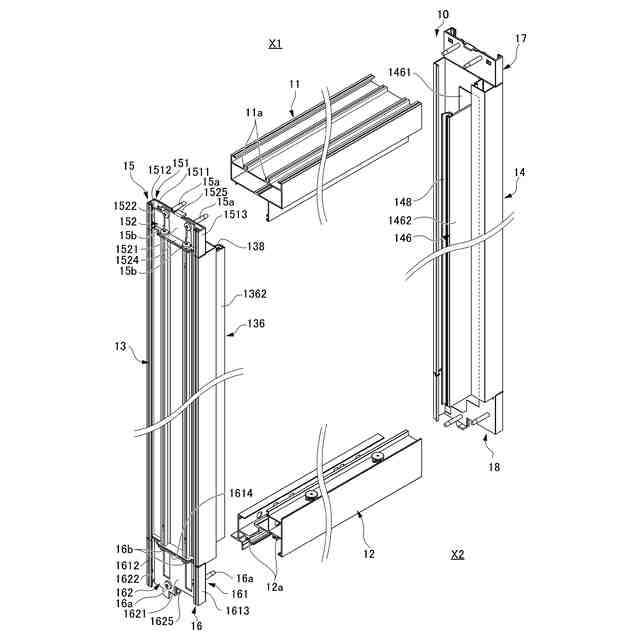

図４の状態から、コーナーブロックを取り付けた一対の縦枠を、上枠及び下枠から取り外した状態を示す斜視図である。

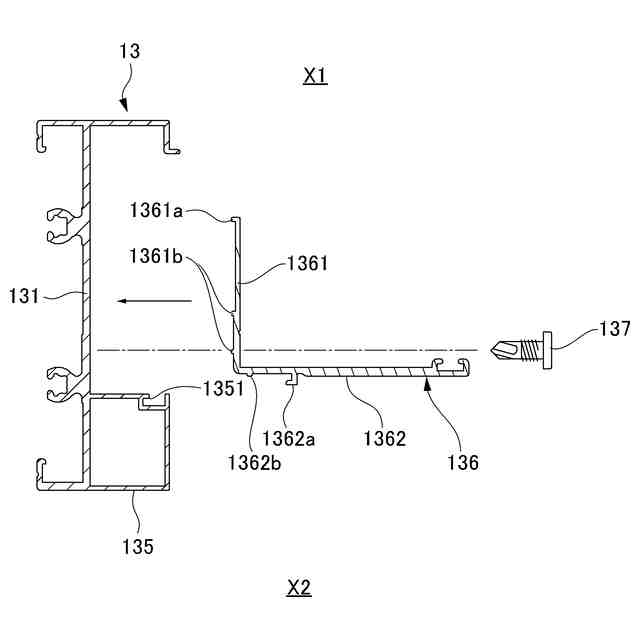

アタッチメント部材を縦枠に取り付ける状態を示す図である。
縦枠からコーナーブロックを取り外した状態を示す斜視図である。
第１実施形態の縦辷り出し窓の障子を室内側から見た斜視図である。

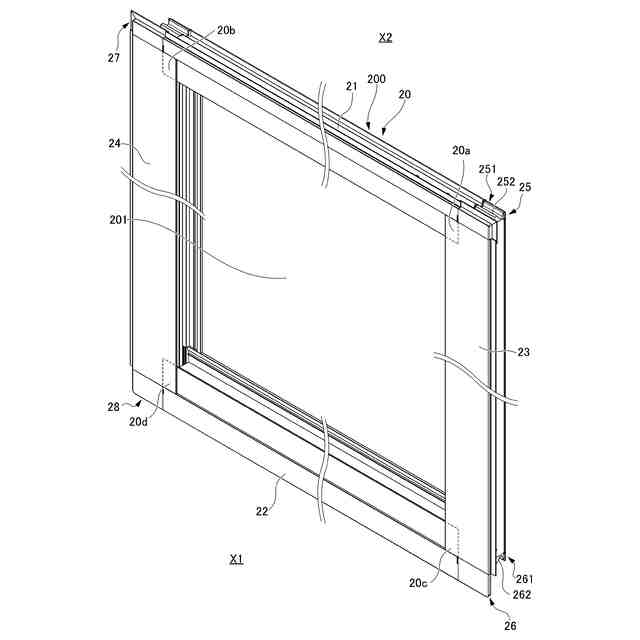

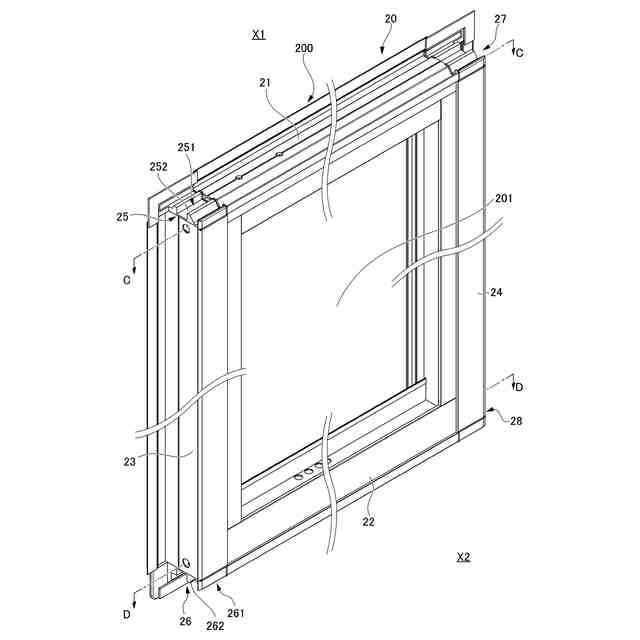

第１実施形態の縦辷り出し窓の障子を室外側から見た斜視図である。
図８の状態から、コーナーブロックを取り付けた一対の縦框を、上框及び下框から取り外した状態を示す斜視図である。
図８のＣ－Ｃ線断面図である。

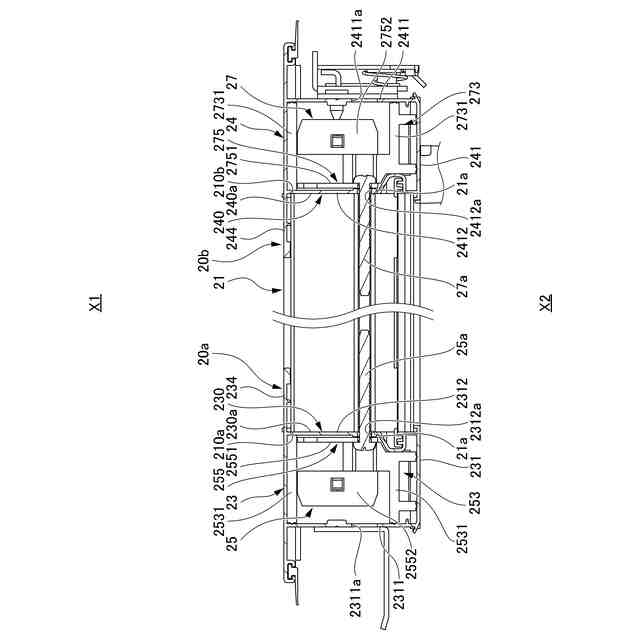

図８のＤ－Ｄ線断面図である。
縦框からコーナーブロックを取り外した状態を示す斜視図である。
第１実施形態の第１変形例を示す図であって、図１３と比べて加熱発泡材を異なる位置に配置した図である。
第１実施形態の第２変形例を示す図であって、図１３と比べて加熱発泡材を異なる位置に配置した図である。
第２実施形態の引き違い窓を室内側から見た図である。
図１６のＥ－Ｅ線断面図である。
図１６のＦ－Ｆ線断面図である。
第２実施形態の内障子を室内側から見た斜視図である。
第２実施形態の内障子を室外側から見た斜視図である。
図１９の状態から、コーナーブロックを取り付けた一対の縦框を、上框及び下框から取り外した状態を示す斜視図である。
図１９のＧ－Ｇ線断面図である。
図１９のＨ－Ｈ線断面図である。
図１９のＩ－Ｉ線断面図である。
内障子の召し合わせ縦框からコーナーブロックを取り外した状態を示す斜視図である。
内障子の戸先縦框からコーナーブロックを取り外した状態を示す斜視図である。
第２実施形態の第１変形例を示す図であって、図２６の下框とは加熱発泡材を異なる位置に配置した図である。
障子の下框に戸車が取り付けられた状態を示す斜視図である。
図２８において、障子の下框にスペーサ部材を介して戸車を取り付ける状態を示す図である。
第２実施形態の第２変形例を示す図であって、内障子の下框に２連の車を有すると戸車が取り付けられた状態を示す斜視図である。
図３０において、障子の下框にスペーサ部材を介して２連の戸車を取り付ける状態を示す図である。
第３実施形態の内障子を室内側から見た斜視図である。
第３実施形態の内障子を室外側から見た斜視図である。
図３２の状態から、コーナーブロックを取り付けた一対の縦框を、上框及び下框から取り外した状態を示す斜視図である。
図３２のＪ－Ｊ線断面図である。
図３２のＫ－Ｋ線断面図である。
図３２のＬ－Ｌ線断面図である。
内障子の召し合わせ縦框からコーナーブロックを取り外した状態を示す斜視図である。
内障子の戸先縦框からコーナーブロックを取り外した状態を示す斜視図である。
第４実施形態の連窓を室内側から見た図である。
第４実施形態の連窓を室内側から見た斜視図である。
第４実施形態の連窓を上方側から見た図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照しながら詳しく説明する。なお、本明細書において、「見込み方向」とは、建具における室内外方向に沿う方向である。「見付け方向」とは、建具における面材（ガラス）の面方向に沿う方向であり、見込み方向に対して直交する方向である。「見付け面」は、建具における室外側及び室内側に面するそれぞれの面を意味し、「見込み面」は、建具において室内外方向に延びる面を意味する。図面において、建具の室外側を「室外側Ｘ１」とし、建具の室内側を「室内側Ｘ２」とする。建具を正面視したときの横方向を「左右」とする。
【０００９】
第１実施形態について説明する。第１実施形態は、建具を、縦辷り出し窓１により構成した実施形態である。図１～図３に示すように、縦辷り出し窓１（建具）は、建物躯体１００に設けられた開口部１１０に納められる。縦辷り出し窓１は、枠体１０（フレーム体）と、枠体１０内に開閉可能に配置される障子２０と、を備える。枠体１０は、建物躯体１００に固定されている。障子２０は、戸先側を室外側Ｘ１に押出し、吊元側に設けられた図示しない回動軸を中心として回動させることで、開放可能となっている。
【００１０】
図２～図５に示すように、枠体１０は、上枠１１（横枠、横材）、下枠１２（横枠、横材）及び左右の縦枠１３，１４（吊元側縦枠１３及び戸先側縦枠１４）（枠、縦材）が矩形に枠組みされて構成される。上枠１１、下枠１２及び左右の縦枠１３，１４は、アルミニウム材料などの金属材料を押出し成形することで形成される。
（【００１１】以降は省略されています）
