公開番号2025144260
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043951
出願日2024-03-19
発明の名称建具および建具の改装方法
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 1/18 20060101AFI20250925BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】断熱性能を向上できる建具および建具の改装方法を提供する。
【解決手段】躯体11に固定された金属製の既設枠21に固定される新設枠31を有し、新設上枠4は、屋外側に設けられる金属製の屋外側部材42と、屋内側に設けられる金属製の屋内側部材41と、屋外側部材42と屋内側部材41との間に設けられ屋外側部材42と屋内側部材41とを連結する樹脂製のブリッジ材43と、を有し、ブリッジ材43は、既設枠21の屋外側端部よりも屋内側に配置される。
【選択図】図5

特許請求の範囲【請求項１】
躯体に固定された金属製の既設枠に固定される新設枠を有し、
前記新設枠は、
屋外側に設けられる金属製の屋外側部材と、
屋内側に設けられる金属製の屋内側部材と、
前記屋外側部材と前記屋内側部材との間に設けられ前記屋外側部材と前記屋内側部材とを連結する樹脂製のブリッジ材と、を有し、
前記ブリッジ材は、前記既設枠の屋外側端部よりも屋内側に配置される建具。
続きを表示（約 670 文字）【請求項２】
前記新設枠は、前記既設枠に固定される固定部の内側となる位置に固定部内側中空部が形成されている請求項１に記載の建具。
【請求項３】
前記新設枠は、前記固定部内側中空部と屋内外方向に重なる位置に複数の屋内外方向中空部が形成されている請求項２に記載の建具。
【請求項４】
前記新設枠の屋内側に設けられる額縁を有し、
前記額縁には、前記固定部内側中空部の屋内側に重なる位置に額縁中空部が形成されている請求項２または３に記載の建具。
【請求項５】
前記新設枠に取り付けられ、前記新設枠と前記既設枠との間の空間を屋内側と屋外側とに区画する遮蔽部材を有し、
前記遮蔽部材は、前記既設枠の屋外側端部の近傍位置に配置される請求項１に記載の建具。
【請求項６】
躯体に固定された金属製の既設枠の内側に新設枠を配置し、
前記新設枠を前記既設枠に固定し、
前記新設枠の屋内側に額縁を取り付け、
前記新設枠は、
屋外側に設けられる金属製の屋外側部材と、
屋内側に設けられる金属製の屋内側部材と、
前記屋外側部材と前記屋内側部材との間に設けられ前記屋外側部材と前記屋内側部材とを連結する樹脂製のブリッジ材と、
前記屋内側部材を屋内側から前記既設枠に固定する屋内側固定部材と、を有し、
前記ブリッジ材が前記既設枠の屋外側端部よりも屋内側に配置されるように前記新設枠を前記既設枠の内側に配置する建具の改装方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建具および建具の改装方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、建物の建具を改装する際に、新設する建具の枠を既設の建具の枠の内側に設置し、建物の躯体に固定している。新設する建具には、アルミなどの金属と樹脂との複合サッシが用いられる。このような場合、建具の断熱性能を高めるために、屋内側に設けられる金属製の部材と屋外側に設けられる金属製の部材とを樹脂製のブリッジ材で連結している（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０８０３１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
既設の枠の内側に新設の枠を設置する場合、既設の枠や躯体から新設の枠に冷気が伝達することがある。このため、改装用の建具における断熱性の向上が望まれている。
【０００５】
本開示は、断熱性能を向上できる建具および建具の改装方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る建具は、躯体に固定された金属製の既設枠に固定される新設枠を有し、前記新設枠は、屋外側に設けられる金属製の屋外側部材と、屋内側に設けられる金属製の屋内側部材と、前記屋外側部材と前記屋内側部材との間に設けられ前記屋外側部材と前記屋内側部材とを連結する樹脂製のブリッジ材と、を有し、前記ブリッジ材は、前記既設枠の屋外側端部よりも屋内側に配置される。
【０００７】
上記目的を達成するため、本開示に係る建具の改装方法は、躯体に固定された金属製の既設枠の内側に新設枠を配置し、前記新設枠を前記既設枠に固定し、前記新設枠の屋内側に額縁を取り付け、前記新設枠は、屋外側に設けられる金属製の屋外側部材と、屋内側に設けられる金属製の屋内側部材と、前記屋外側部材と前記屋内側部材との間に設けられ前記屋外側部材と前記屋内側部材とを連結する樹脂製のブリッジ材と、前記屋内側部材を屋内側から前記既設枠に固定する屋内側固定部材と、を有し、前記ブリッジ材が前記既設枠の屋外側端部よりも屋内側に配置されるように前記新設枠を前記既設枠の内側に配置する。
【図面の簡単な説明】
【０００８】
第１実施形態による建具の鉛直断面図である。

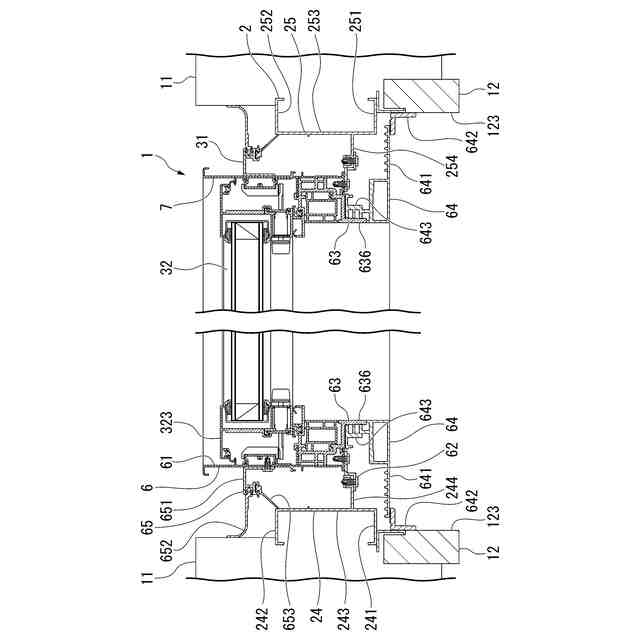

第１実施形態による建具の水平断面図である。

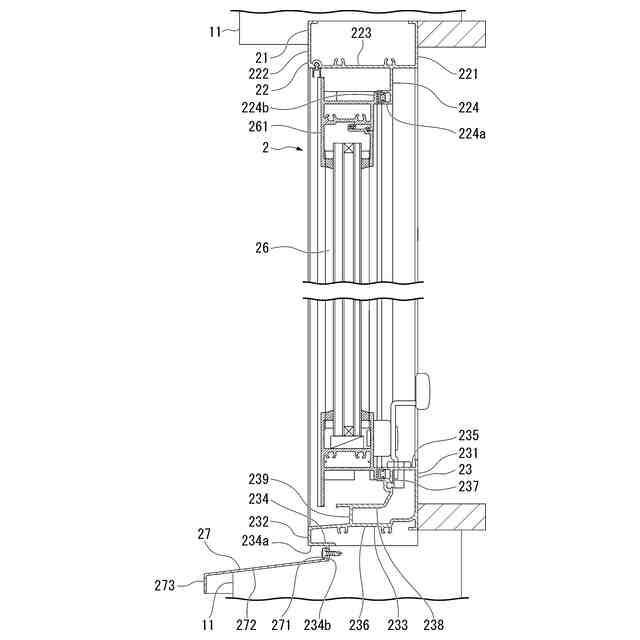

既設の建具の鉛直断面図である。

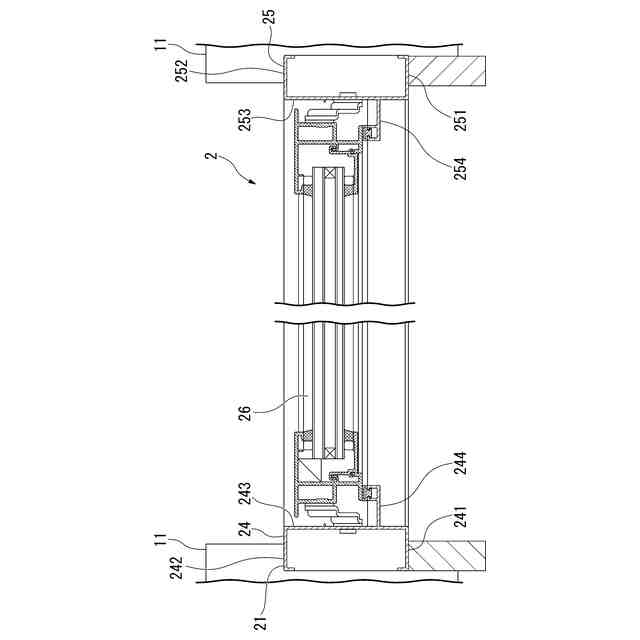

既設の建具の水平断面図である。

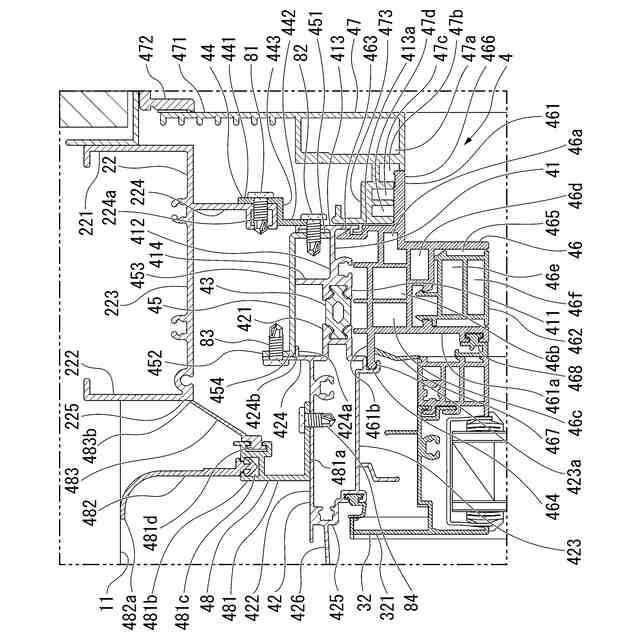

第１実施形態の新設上枠の鉛直断面図である。

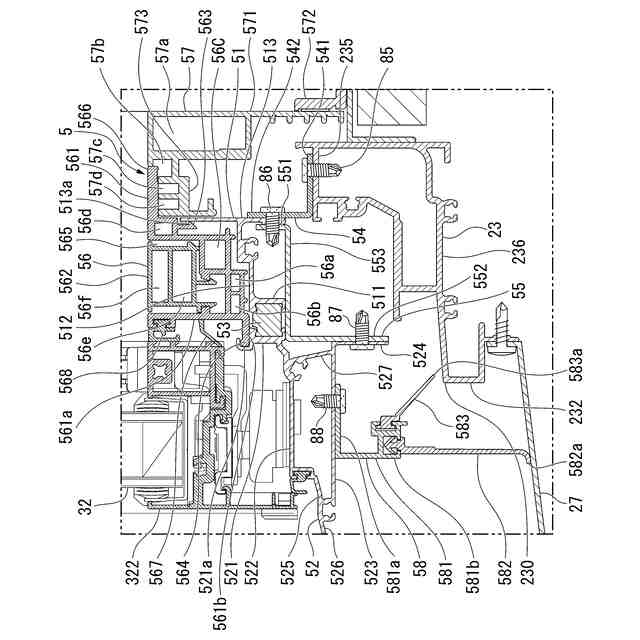

第１実施形態の新設下枠の鉛直断面図である。

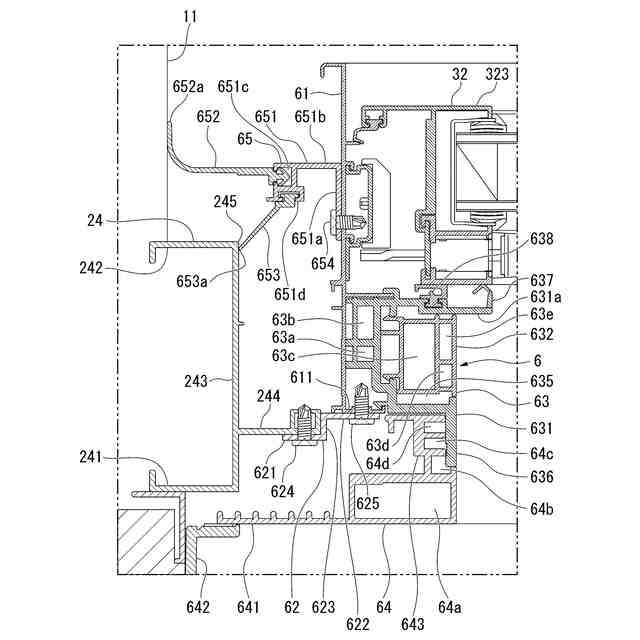

第１実施形態の第１新設縦枠の水平断面図である。

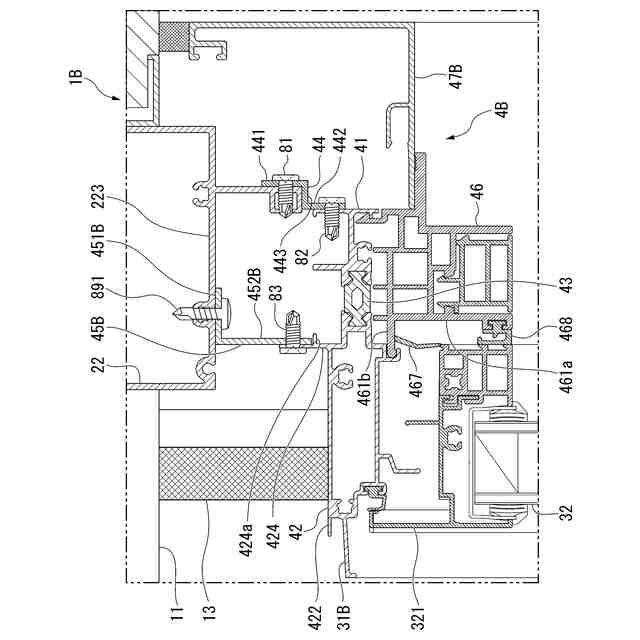

第２実施形態の新設上枠の鉛直断面図である。

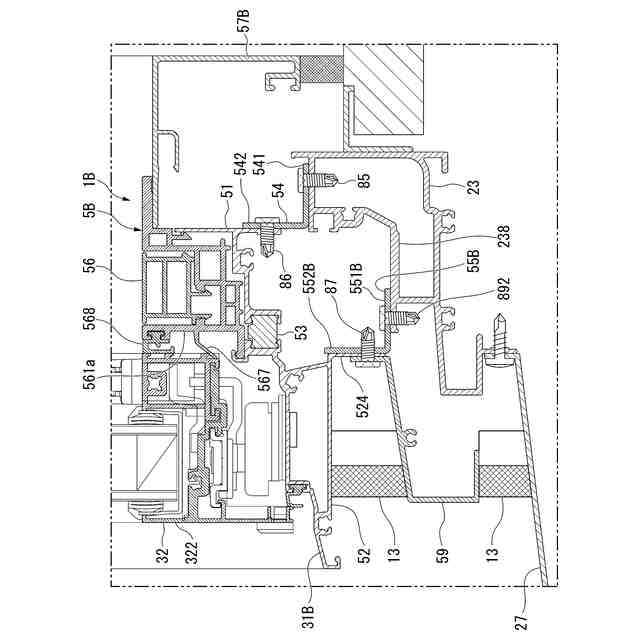

第２実施形態の新設下枠の鉛直断面図である。
第２実施形態の第１新設縦枠の水平断面図である。
第３実施形態の新設上枠の鉛直断面図である。
第４実施形態の新設上枠の鉛直断面図である。
【発明を実施するための形態】
【０００９】
（第１実施形態）
図１および図２に示すように、第１実施形態による建具１は、建物の躯体１１に固定されている既設建具２の改装を行う際に新設される建具である。建具１は、横すべり出し窓である。建具１は、枠３１と、障子３２と、を有する。枠３１は、既設枠２１の内側に設置される。枠３１は、既設枠２１を覆うように設けられる。新設される建具１の枠３１を新設枠３１と表記する。既設建具２は、金属製のサッシである。新設される建具１は、金属と樹脂の複合サッシである。屋内と屋外とを結ぶ方向を屋内外方向と表記し、屋内外方向に直交する水平方向を幅方向と表記する。
【００１０】
図３および図４に示すように、既設枠２１は、既設上枠２２、既設下枠２３、一対の既設縦枠２４，２５と、を有する。既設上枠２２および既設下枠２３は、幅方向に延びている。既設上枠２２および既設下枠２３は、それぞれ上下方向全体にわたって略同じ断面形状である。一対の既設縦枠２４，２５は、上下方向に延びている。一対の既設縦枠２４，２５は、それぞれ幅方向全体にわたって略同じ断面形状である。
（【００１１】以降は省略されています）
