公開番号2025144990
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044949
出願日2024-03-21
発明の名称建具および建具の改装方法
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 1/56 20060101AFI20250926BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】断熱性を高めることができる建具および建具の改装方法を提供する。
【解決手段】躯体11に固定された既設枠21に取り付けられる新設枠31と、新設枠31の内側に設けられる内障子および外障子33と、を有し、新設枠31は、第1樹脂部材62を有し、第1樹脂部材62は、左右方向の外側に設けられる第1中空部62aおよび第2中空部62bと、第1中空部62aおよび第2中空部62bの左右方向の内側に連続して設けられる第3中空部62cと、を有し、第3中空部62cは、外障子33の縦框333の屋内側に重なって配置される。
【選択図】図5

特許請求の範囲【請求項１】
躯体に固定された既設枠に取り付けられる新設枠と、
前記新設枠の内側に設けられる障子と、を有し、
前記新設枠は、樹脂縦枠を有し、
前記樹脂縦枠は、
左右方向の外側に設けられる外側中空部と、
前記外側中空部の左右方向の内側に連続して設けられる内側中空部と、を有し、
前記内側中空部は、前記障子の縦框の屋内側に重なって配置される建具。
続きを表示（約 550 文字）【請求項２】
少なくとも１つの前記内側中空部の屋内外方向の寸法は、前記障子の縦框の屋内外方向の寸法よりも大きい請求項１に記載の建具。
【請求項３】
前記障子は、内障子および外障子を有し、
前記樹脂縦枠は、前記外障子が開口部を閉鎖する全閉状態において隣接する縦枠に設けられている請求項１に記載の建具。
【請求項４】
前記樹脂縦枠は、屋内側に設けられる樹脂額縁と固定されるアングル部を有する請求項１又は２に記載の建具。
【請求項５】
前記樹脂縦枠には、前記内側中空部が１つのみ設けられている請求項１または２に記載の建具。
【請求項６】
前記樹脂縦枠は、前記障子側に向かって延びるヒレ部を有する請求項１または２に記載の建具。
【請求項７】
躯体に固定された既設枠に新設枠を取りつけ、
前記新設枠の内側に障子を設け、
前記新設枠は、樹脂縦枠を有し、
前記樹脂縦枠は、
左右方向の外側に設けられる外側中空部と、
前記外側中空部の左右方向の内側に連続して設けられる内側中空部と、を有し、
前記内側中空部を前記障子の縦框の屋内側に重なるように配置する建具の改装方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建具および建具の改装方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
建物の断熱性を向上させるために、建具を改装することが行われている。改装の際に新設する建具には、アルミ樹脂複合サッシなどの樹脂部材を用いた建具が使用されている（例えば、特許文献１参照）。このような場合、樹脂部材に中空部を設けることによって、断熱性をより高めることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－５１５１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
建具を改装する場合、新設する建具の枠を既設建具の枠に取り付けている。既設建具の枠は、金属製であることが多い。このため、屋外の冷気が既設建具の枠を介して屋内に伝わり、断熱性能に影響する虞がある。
【０００５】
本開示は、断熱性を高めることができる建具および建具の改装方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る建具は、躯体に固定された既設枠に取り付けられる新設枠と、前記新設枠の内側に設けられる障子と、を有し、前記新設枠は、樹脂縦枠を有し、前記樹脂縦枠は、左右方向の外側に設けられる外側中空部と、前記外側中空部の左右方向の内側に連続して設けられる内側中空部と、を有し、前記内側中空部は、前記障子の縦框の屋内側に重なって配置される。
【０００７】
上記目的を達成するため、本開示に係る建具の改装方法は、躯体に固定された既設枠に新設枠を取りつけ、前記新設枠の内側に障子を設け、前記新設枠は、樹脂縦枠を有し、前記樹脂縦枠は、左右方向の外側に設けられる外側中空部と、前記外側中空部の左右方向の内側に連続して設けられる内側中空部と、を有し、前記内側中空部を前記障子の縦框の屋内側に重なるように配置する。
【図面の簡単な説明】
【０００８】

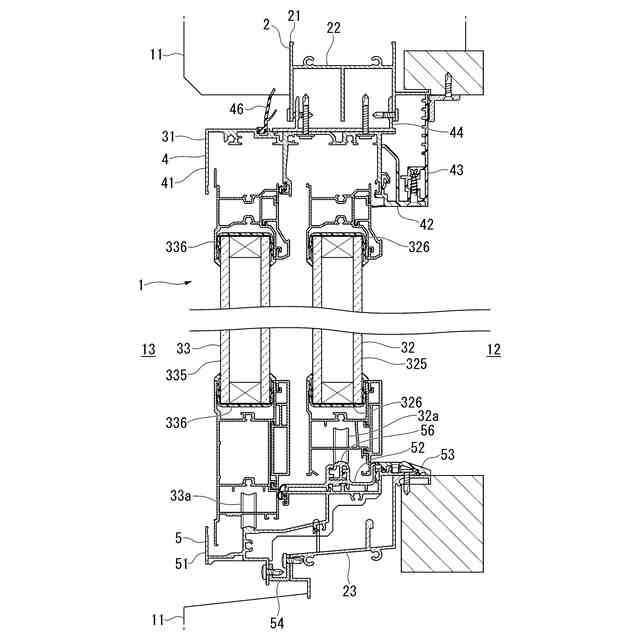

第１実施形態による建具の鉛直断面図である。

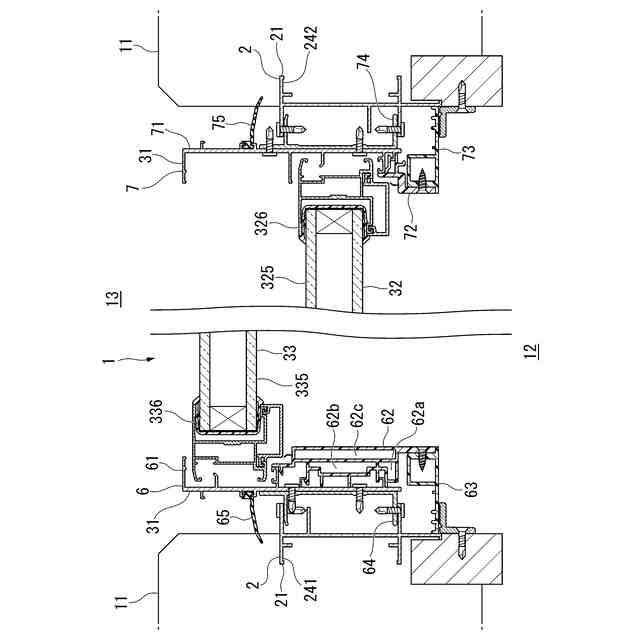

第１実施形態による建具の水平断面図である。

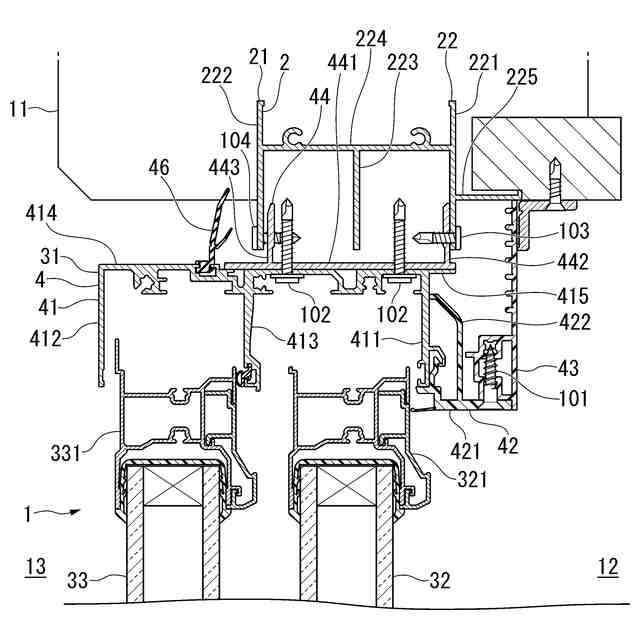

既設上枠および新設上枠の鉛直断面図である。

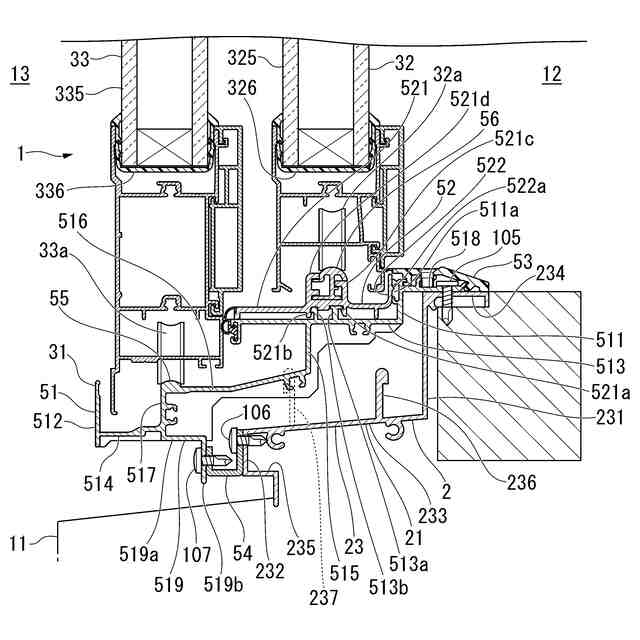

既設下枠および新設下枠の鉛直断面図である。

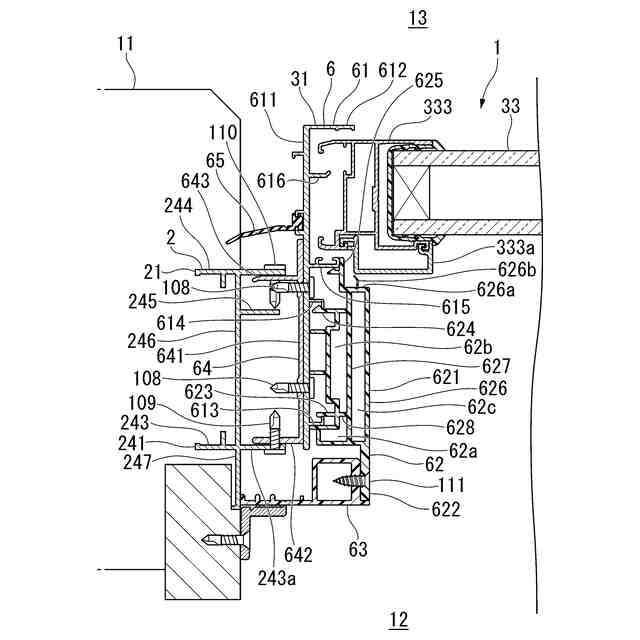

第１既設縦枠および第１新設縦枠の水平断面図である。

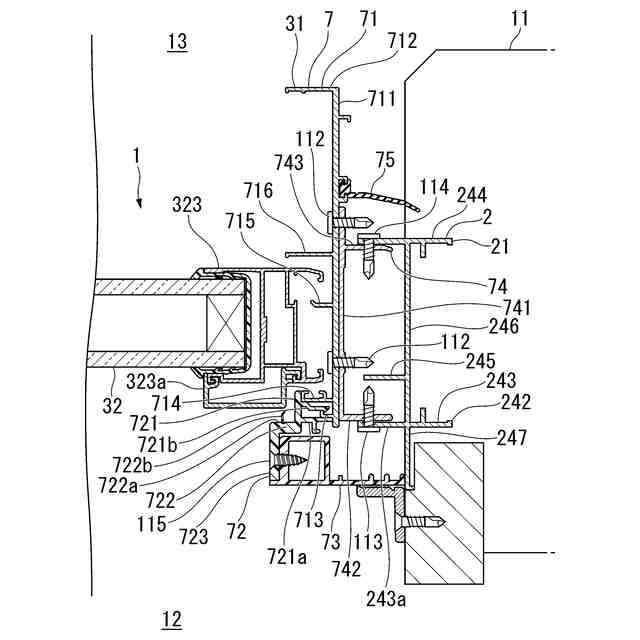

第２既設縦枠および第２新設縦枠の水平断面図である。

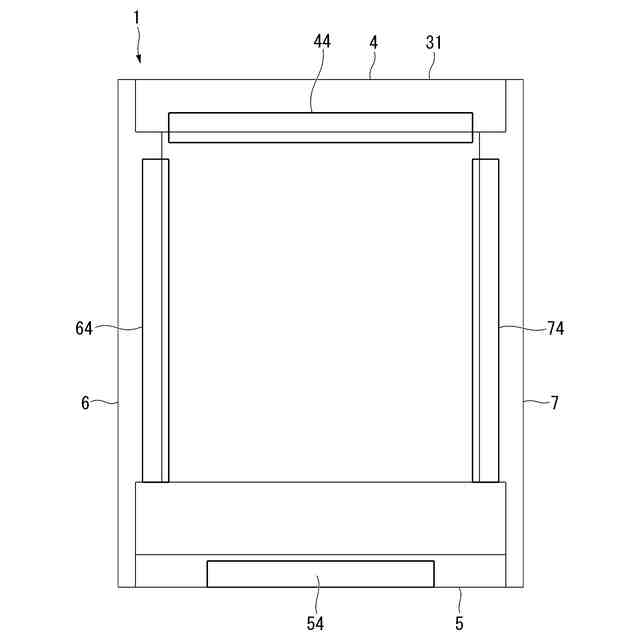

塞ぎ材および補助材の配置を示す図である。

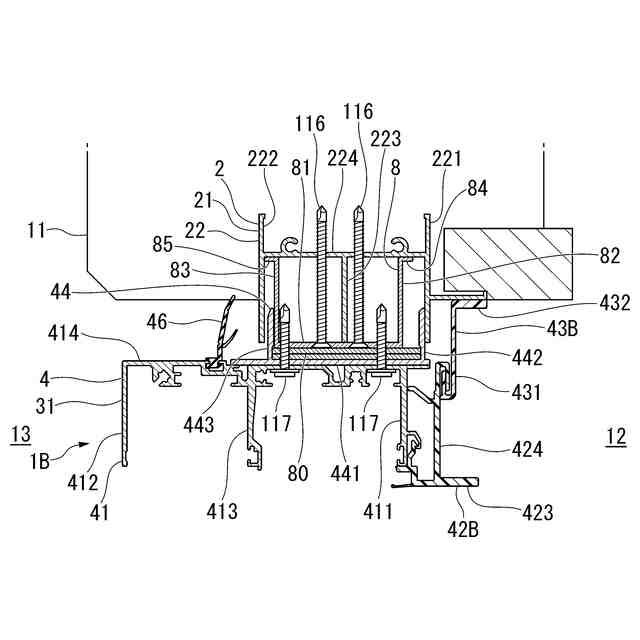

第２実施形態による建具の新設上枠を示す図である。

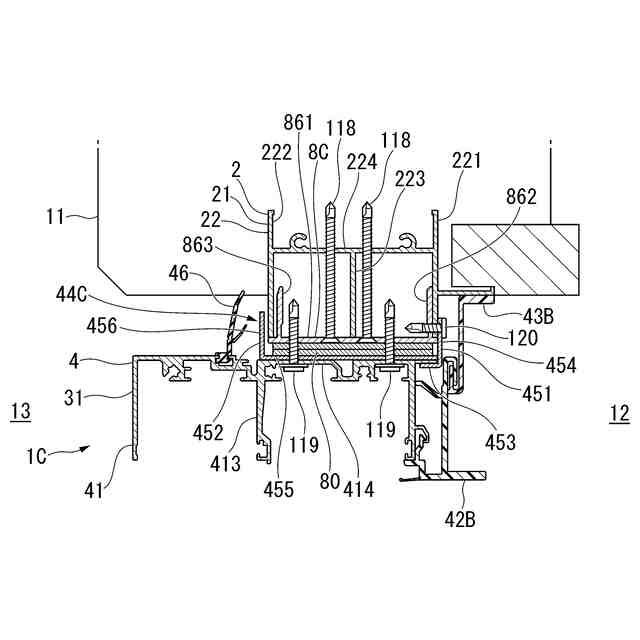

第３実施形態による建具の新設上枠を示す図である。
第４実施形態による建具の新設上枠を示す図である。
第５実施形態による建具の新設上枠を示す図である。
第６実施形態による建具の新設上枠を示す図である。
第６実施形態による建具の新設上枠の第１変形例を示す図である。
第６実施形態による建具の新設上枠の第２変形例を示す図である。
第７実施形態による建具の新設下枠を示す図である。
新設下枠、アタッチメント、既設下枠を分解した図である。
新設下枠、アタッチメント、既設下枠の配置を示す図である。
アタッチメントと新設縦枠の配置を示す斜視図である。
アタッチメントと新設縦枠の配置を示す図である。
アタッチメントと新設縦枠の他の配置を示す図である。
新設上枠の塞ぎ材の他の形態を示す図である。
第１新設縦枠の塞ぎ材の他の形態を示す図である。
第２新設縦枠の塞ぎ材の他の形態を示す図である。
補助材を設けずに既設下枠に固定された新設下枠を示す図である。
室内側レールとは接していないアタッチメントの図である。
複層ガラスと框との間にシーリング材を設けた建具の鉛直断面図である。
複層ガラスと框との間にシーリング材を設けた建具の水平断面図である。
【発明を実施するための形態】
【０００９】
（第１実施形態）
図１および図２に示すように、第１実施形態による建具１は、建物の躯体１１に固定されている既設建具２の改修を行う際に新設される建具である。建具１は、引き違いサッシである。建具１は、新設枠３１と、内障子３２と、外障子３３と、塞ぎ材４４，６４，７４と、補助材５４と、を有する。新設枠３１は、既設建具２の既設枠２１の内側に設置される。塞ぎ材４４，６４，７４は、新設枠３１と既設枠２１との隙間と塞ぐ。塞ぎ材４４，６４，７４は、火災時に新設枠３１と既設枠２１との隙間から炎が貫通すること防止する。補助材５４は、既設枠２１に固定され、新設枠３１が固定される。塞ぎ材４４，６４，７４および補助材５４は、金属製である。
【００１０】
既設建具２は、金属製のサッシである。新設枠３１は、既設枠２１を覆うように設けられる。新設される建具１は、金属と樹脂の複合サッシである。屋内と屋外とを結ぶ方向を屋内外方向と表記する。図面では、屋内を符号１２で示し、屋外を符号１３で示す。屋内外方向に直交する水平方向を左右方向と表記する。左右方向について、左右方向の両側に対する左右方向の中央側を内側、左右方向の中央に対する左右方向の両側を外側と表記することがある。下記の説明における各部材の姿勢は、建具１が躯体１１に取り付けられた状態の姿勢である。
（【００１１】以降は省略されています）
