公開番号2025144999
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044961
出願日2024-03-21
発明の名称建具および建具の改装方法
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 5/16 20060101AFI20250926BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】防火性能を高めることができる建具および建具の改装方法を提供する。
【解決手段】躯体11に固定された既設枠2に取り付けられる新設枠31と、既設枠2に固定される金属製の補助材8と、補助材8に固定されて既設枠2と新設枠31との間に配置される金属製の塞ぎ材44と、を有する。
【選択図】図8

特許請求の範囲【請求項１】
躯体に固定された既設枠に取り付けられる新設枠と、
前記既設枠に固定される金属製の補助材と、
前記補助材に固定されて前記既設枠と前記新設枠との間に配置される金属製の塞ぎ材と、を有する建具。
続きを表示（約 840 文字）【請求項２】
前記塞ぎ材は、
屋外側において前記既設枠と前記新設枠との間に配置される屋外側見込片と、
前記屋外側見込片よりも屋内側において前記既設枠と前記新設枠との間に配置される屋内側見込片と、を有する請求項１に記載の建具。
【請求項３】
前記屋外側見込片は、前記既設枠の屋外側の端部よりも屋内側に配置され、
前記屋内側見込片は、前記既設枠の屋内側の端部よりも屋外側に配置される請求項２に記載の建具。
【請求項４】
前記屋外側見込片は、前記既設枠の屋外側の端部よりも屋外側に配置され、
前記屋内側見込片は、前記既設枠の屋内側の端部よりも屋内側に配置される請求項２に記載の建具。
【請求項５】
前記屋外側見込片は、前記既設枠の屋外側の端部よりも屋内側に配置され、
前記屋内側見込片は、前記既設枠の屋内側の端部よりも屋内側に配置される請求項２に記載の建具。
【請求項６】
前記屋外側見込片は、前記既設枠の屋外側の端部よりも屋外側に配置され、
前記屋内側見込片は、前記既設枠の屋内側の端部よりも屋外側に配置される請求項２に記載の建具。
【請求項７】
前記屋外側見込片と前記屋内側見込片とは、一体に形成されている請求項２に記載の建具。
【請求項８】
前記屋外側見込片と前記屋内側見込片とは、別部材である請求項２に記載の建具。
【請求項９】
前記塞ぎ材は、前記既設枠と屋内外方向に重ならない位置に配置される請求項１から８のいずれか一項に記載の建具。
【請求項１０】
躯体に固定された既設枠に金属製の補助材を取り付け、
前記既設枠に新設枠を取り付け、
前記補助材に、前記新設枠を取り付けるとともに、前記既設枠と前記新設枠との間に配置される金属製の塞ぎ材とを取り付ける建具の改装方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建具および建具の改装方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、建物の建具を改装する際に、新設する建具の枠を既設の建具の枠の内側に設置して固定している。新設する建具には、防火性能を向上させるために新設枠と既設枠との隙間を塞ぐ部材が設けられている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－４５６４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
改装用の建具には、より高い防火性能が望まれている。
【０００５】
本開示は、防火性能を高めることができる建具および建具の改装方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る建具は、躯体に固定された既設枠に取り付けられる新設枠と、前記既設枠に固定される金属製の補助材と、前記補助材に固定されて前記既設枠と前記新設枠との間に配置される金属製の塞ぎ材と、を有する。
【０００７】
上記目的を達成するため、本開示に係る建具の改装方法は、躯体に固定された既設枠に金属製の補助材を取り付け、前記既設枠に新設枠を取り付け、前記補助材に、前記新設枠を取り付けるとともに、前記既設枠と前記新設枠との間に配置される金属製の塞ぎ材とを取り付ける。
【図面の簡単な説明】
【０００８】

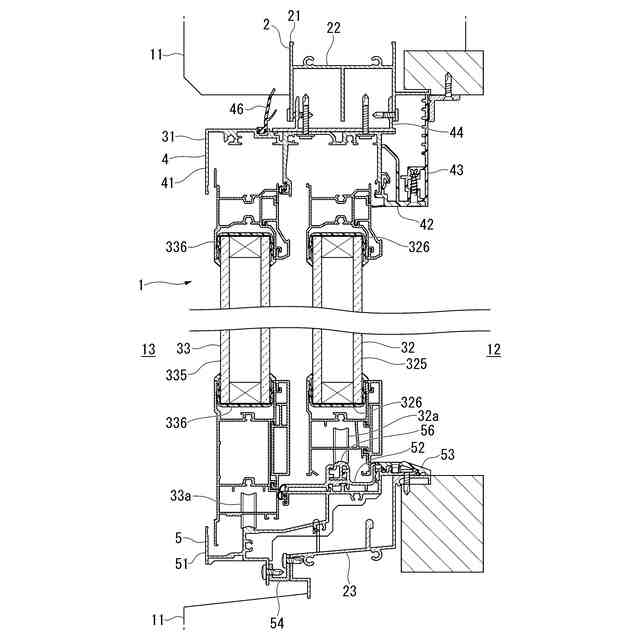

第１実施形態による建具の鉛直断面図である。

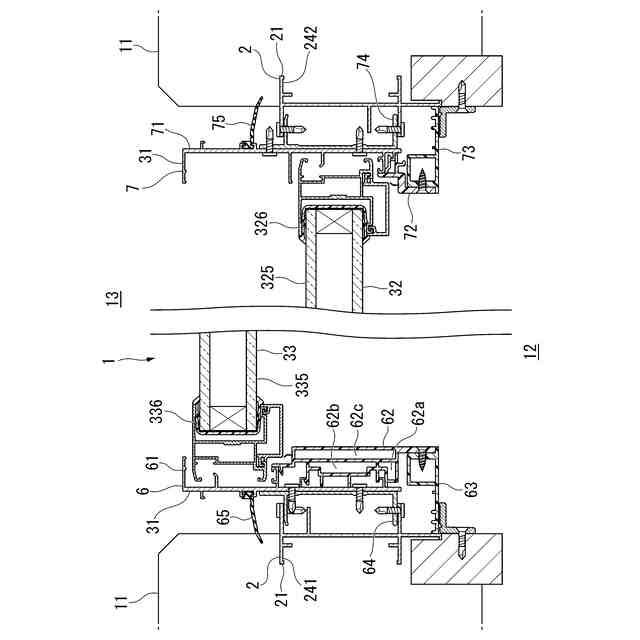

第１実施形態による建具の水平断面図である。

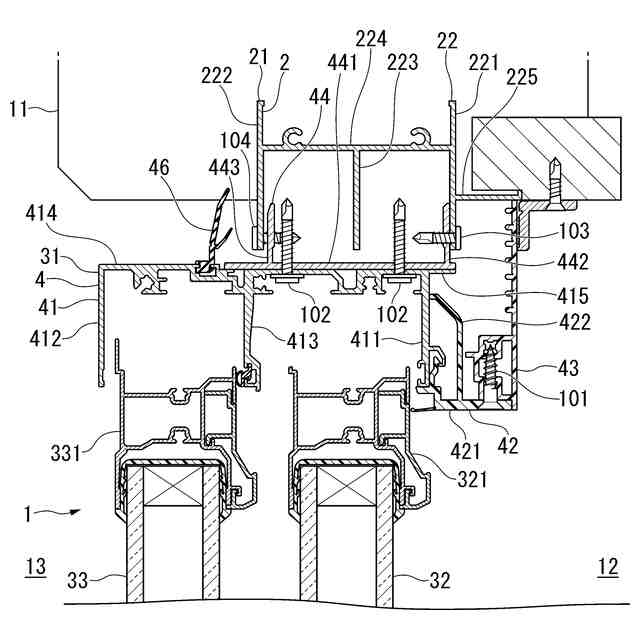

既設上枠および新設上枠の鉛直断面図である。

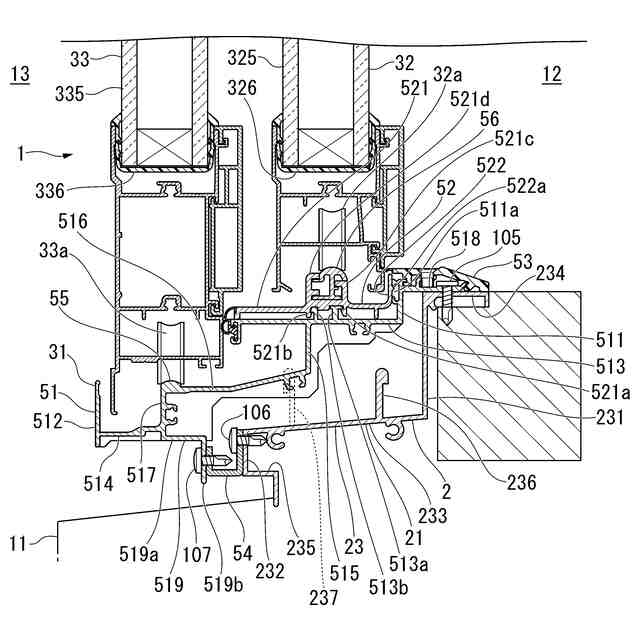

既設下枠および新設下枠の鉛直断面図である。

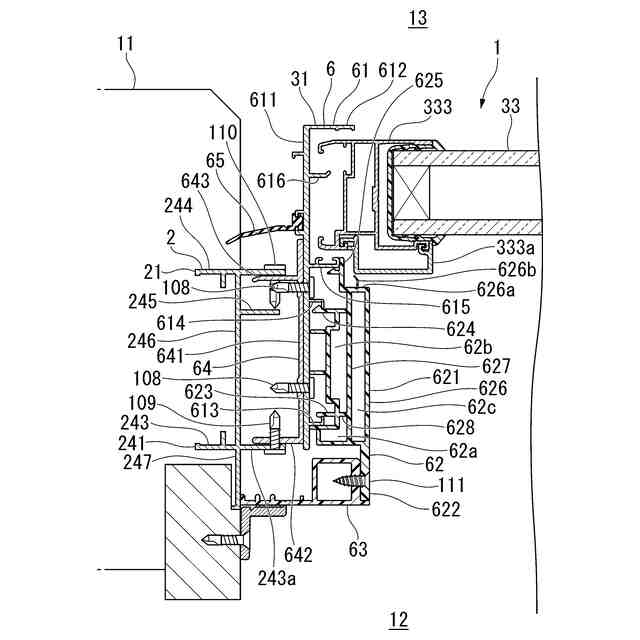

第１既設縦枠および第１新設縦枠の水平断面図である。

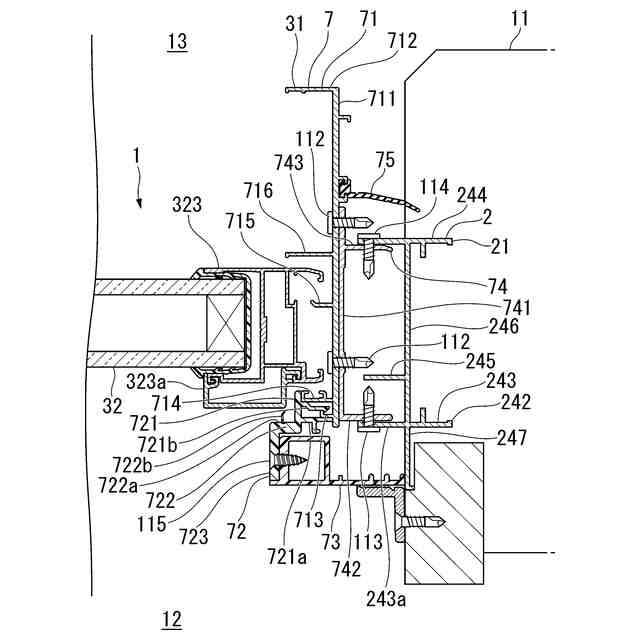

第２既設縦枠および第２新設縦枠の水平断面図である。

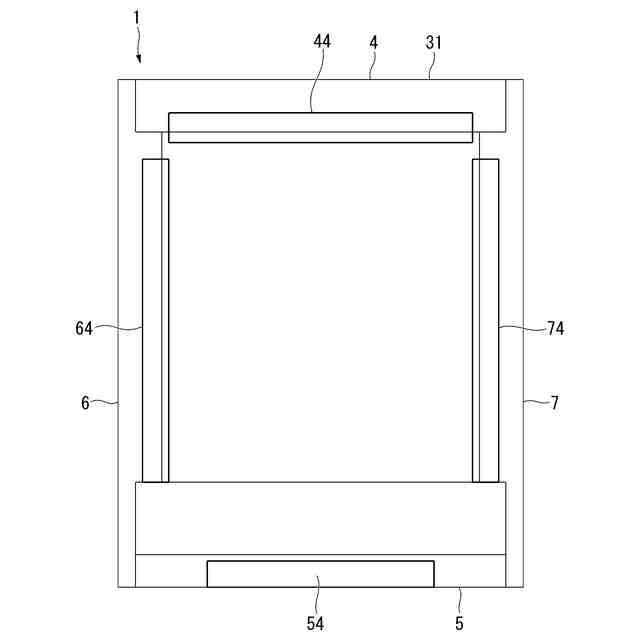

塞ぎ材および補助材の配置を示す図である。

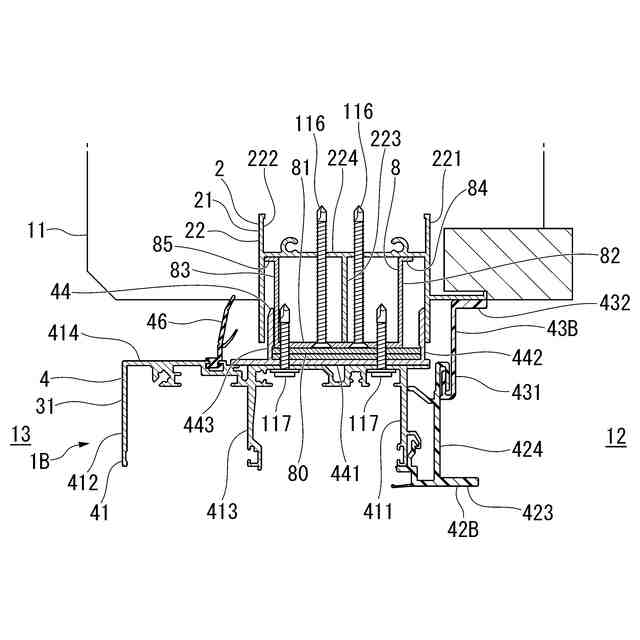

第２実施形態による建具の新設上枠を示す図である。

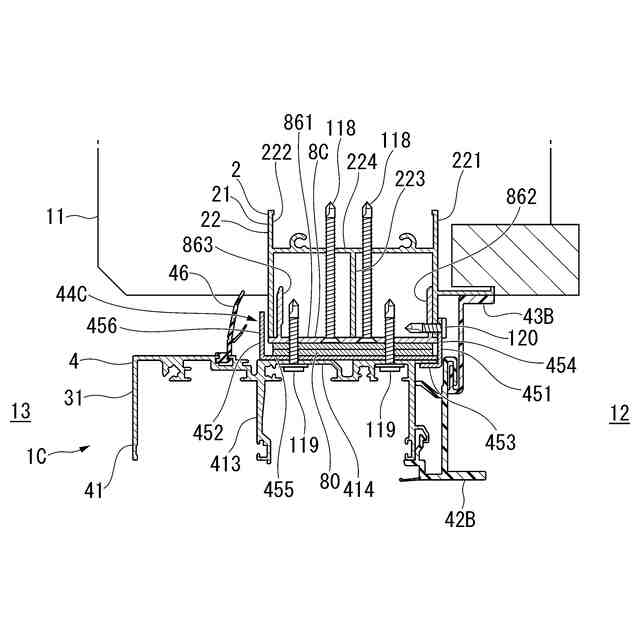

第３実施形態による建具の新設上枠を示す図である。
第４実施形態による建具の新設上枠を示す図である。
第５実施形態による建具の新設上枠を示す図である。
第６実施形態による建具の新設上枠を示す図である。
第６実施形態による建具の新設上枠の第１変形例を示す図である。
第６実施形態による建具の新設上枠の第２変形例を示す図である。
第７実施形態による建具の新設下枠を示す図である。
新設下枠、アタッチメント、既設下枠を分解した図である。
新設下枠、アタッチメント、既設下枠の配置を示す図である。
アタッチメントと新設縦枠の配置を示す斜視図である。
アタッチメントと新設縦枠の配置を示す図である。
アタッチメントと新設縦枠の他の配置を示す図である。
新設上枠の塞ぎ材の他の形態を示す図である。
第１新設縦枠の塞ぎ材の他の形態を示す図である。
第２新設縦枠の塞ぎ材の他の形態を示す図である。
補助材を設けずに既設下枠に固定された新設下枠を示す図である。
室内側レールとは接していないアタッチメントの図である。
複層ガラスと框との間にシーリング材を設けた建具の鉛直断面図である。
複層ガラスと框との間にシーリング材を設けた建具の水平断面図である。
【発明を実施するための形態】
【０００９】
（第１実施形態）
図１および図２に示すように、第１実施形態による建具１は、建物の躯体１１に固定されている既設建具２の改修を行う際に新設される建具である。建具１は、引き違いサッシである。建具１は、新設枠３１と、内障子３２と、外障子３３と、塞ぎ材４４，６４，７４と、補助材５４と、を有する。新設枠３１は、既設建具２の既設枠２１の内側に設置される。塞ぎ材４４，６４，７４は、新設枠３１と既設枠２１との隙間と塞ぐ。塞ぎ材４４，６４，７４は、火災時に新設枠３１と既設枠２１との隙間から炎が貫通すること防止する。補助材５４は、既設枠２１に固定され、新設枠３１が固定される。塞ぎ材４４，６４，７４および補助材５４は、金属製である。
【００１０】
既設建具２は、金属製のサッシである。新設枠３１は、既設枠２１を覆うように設けられる。新設される建具１は、金属と樹脂の複合サッシである。屋内と屋外とを結ぶ方向を屋内外方向と表記する。図面では、屋内を符号１２で示し、屋外を符号１３で示す。屋内外方向に直交する水平方向を左右方向と表記する。左右方向について、左右方向の両側に対する左右方向の中央側を内側、左右方向の中央に対する左右方向の両側を外側と表記することがある。下記の説明における各部材の姿勢は、建具１が躯体１１に取り付けられた状態の姿勢である。
（【００１１】以降は省略されています）
