公開番号2025144250
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043938
出願日2024-03-19
発明の名称建具および建具の改装方法
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 1/56 20060101AFI20250925BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】新設の枠と既設の枠との隙間を遮蔽部材で覆うことができる建具および建具の改装方法を提供する。
【解決手段】躯体11に固定された既設枠21に取り付けられる新設枠31と、新設枠31および既設枠21のいずれか一方に取り付けられ、新設枠31と既設枠21との隙間を遮蔽する遮蔽部材48,58と、を有し、遮蔽部材48,58は、既設枠21および既設枠21のいずれか一方に取り付けられ屋内外方向の位置を調整可能である。
【選択図】図1

特許請求の範囲【請求項１】
躯体に固定された既設枠に取り付けられる新設枠と、
前記新設枠および前記既設枠のいずれか一方に取り付けられ、前記新設枠と前記既設枠との隙間を遮蔽する遮蔽部材と、を有し、
前記遮蔽部材は、前記新設枠および前記既設枠のいずれか一方に取り付けられ屋内外方向の位置を調整可能である建具。
続きを表示（約 820 文字）【請求項２】
前記遮蔽部材は、
前記新設枠に固定される固定部と、
前記固定部と接続され前記新設枠と前記既設枠との間を遮蔽するヒレ部と、を有し、
前記固定部は、前記新設枠に固定される屋内外方向の位置を調整可能である請求項１に記載の建具。
【請求項３】
前記ヒレ部は、複数設けられ、
複数の前記ヒレ部は、屋内外方向に重なっている請求項２に記載の建具。
【請求項４】
前記固定部と前記ヒレ部とは、一体に成形されている請求項２に記載の建具。
【請求項５】
前記固定部と前記ヒレ部とは、別部材である請求項２に記載の建具。
【請求項６】
前記ヒレ部は、前記新設枠に取り付けられ、前記躯体および前記既設枠のいずれか一方と接触する請求項２に記載の建具。
【請求項７】
前記遮蔽部材は、前記新設枠に沿って複数配列して設けられ、
配列される方向に隣り合う前記遮蔽部材それぞれの前記ヒレ部は、屋内外方向に重なっている請求項２に記載の建具。
【請求項８】
前記ヒレ部は、前記新設枠の縦枠と前記新設枠の横枠とが接続される前記新設枠の角部に沿ったＬ字形状に形成され、
隣り合う前記新設枠の角部に沿って設けられる前記ヒレ部は、前記新設枠の角部と離れた位置において屋内外方向に重なっている請求項７に記載の建具。
【請求項９】
前記新設枠の縦枠に取り付けられる前記遮蔽部材の固定部と、前記新設枠の横枠に取り付けられる前記遮蔽部材の固定部と、を前記縦枠と前記横枠とが接続される前記新設枠の角部において接続する接続部材を有する請求項２に記載の建具。
【請求項１０】
前記遮蔽部材は、前記新設枠の全周に設けられている請求項１から９のいずれか一項に記載の建具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、建具および建具の改装方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、建物の建具を改装する際に、新設する建具の枠を既設の建具の枠の内側に設置している（例えば、特許文献１参照）。新設の枠には、既設の枠との隙間を覆うように遮蔽部材が設けられている。遮蔽部材が新設の枠と既設の枠との隙間を覆うことによって、新設の枠と既設の枠との隙間を介して屋外から屋内に雨水が入り込んだり、冷気が入り込んだりすることを防止できる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１２４５４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、遮蔽部材は、新設の枠に固定されて位置調整ができないため、既設の枠の形状によっては、遮蔽部材が新設の枠と既設の枠との隙間を覆うことができないことがある。
【０００５】
本開示は、新設の枠と既設の枠との隙間を遮蔽部材で覆うことができる建具および建具の改装方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る建具は、躯体に固定された既設枠に取り付けられる新設枠と、前記新設枠および前記既設枠のいずれか一方に取り付けられ、前記新設枠と前記既設枠との隙間を遮蔽する遮蔽部材と、を有し、前記遮蔽部材は、前記新設枠および前記既設枠のいずれか一方に取り付けられ屋内外方向の位置を調整可能である。
【０００７】
上記目的を達成するため、本開示に係る建具の改装方法は、躯体に固定された既設枠に新設枠を取り付け、前記新設枠および前記既設枠のいずれか一方に遮蔽部材を取り付け、前記遮蔽部材で前記新設枠と前記既設枠との間を遮蔽し、前記遮蔽部材を前記新設枠および前記既設枠のいずれか一方に屋内外方向の位置を調整して固定する。
【図面の簡単な説明】
【０００８】

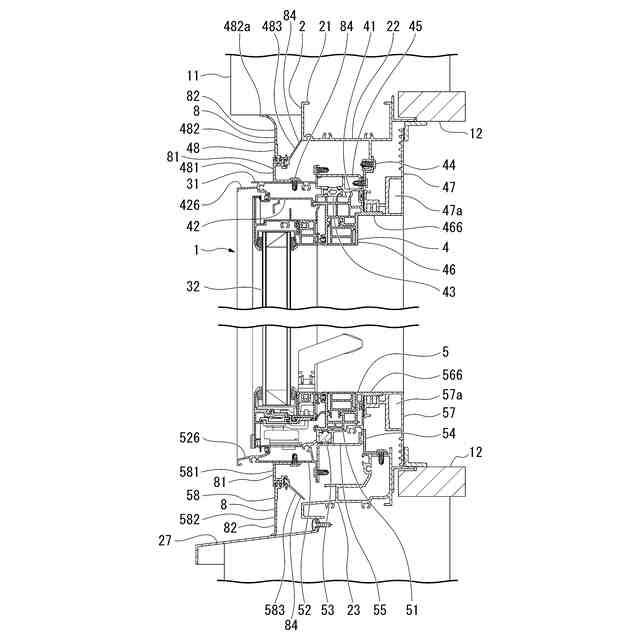

実施形態による建具の鉛直断面図である。

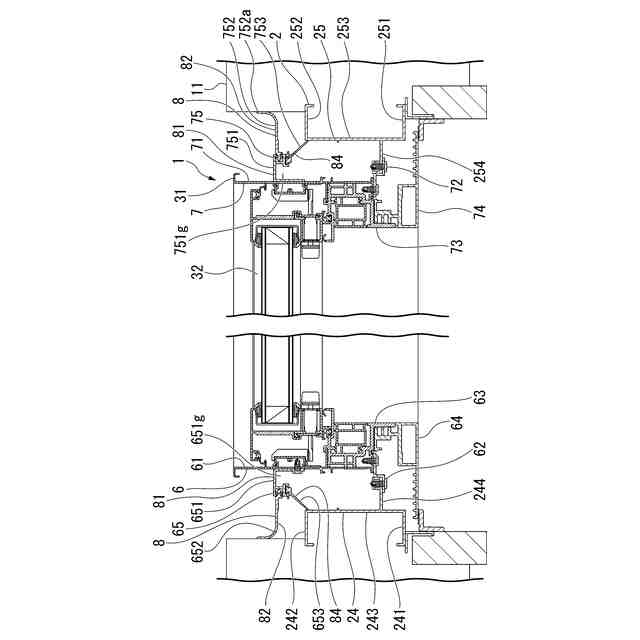

実施形態による建具の水平断面図である。

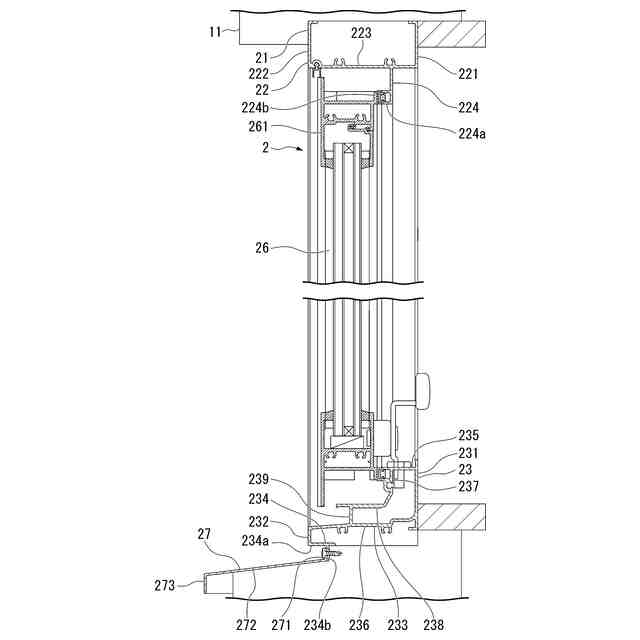

既設の建具の鉛直断面図である。

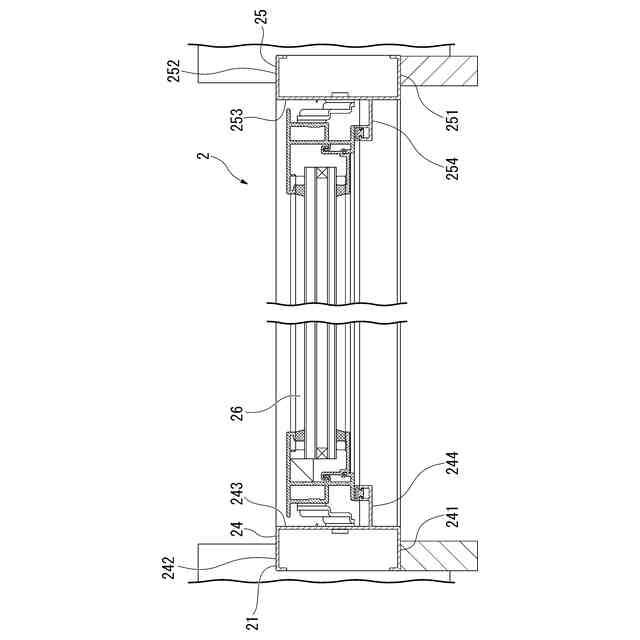

既設の建具の水平断面図である。
新設上枠の鉛直断面図である。

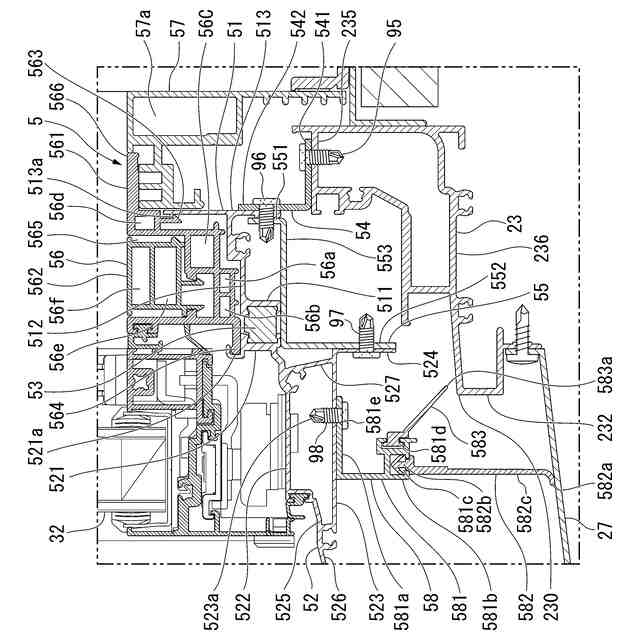

新設下枠の鉛直断面図である。

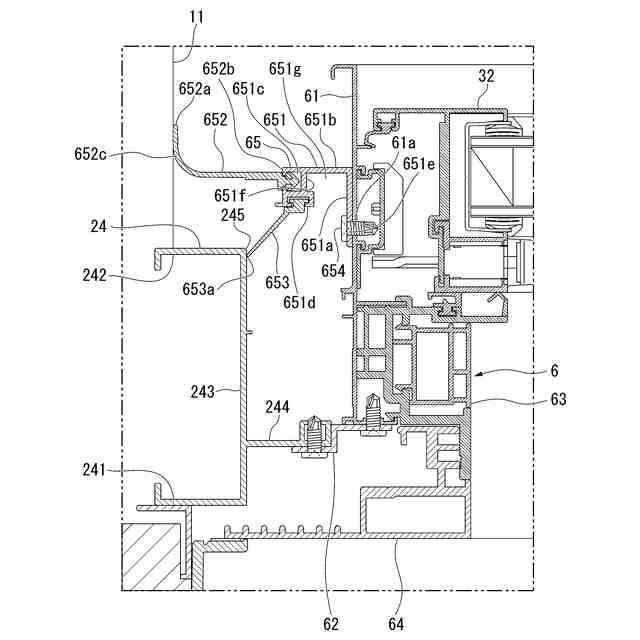

第１新設縦枠の水平断面図である。

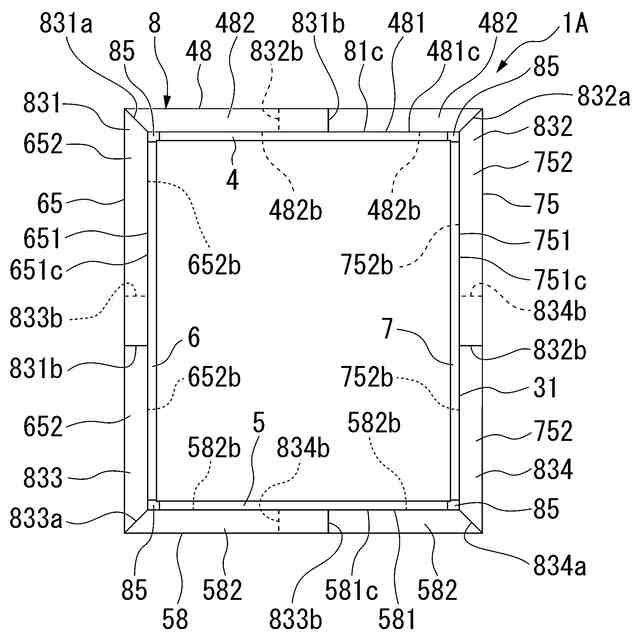

新設枠と遮蔽部材を屋内側から見た図である。

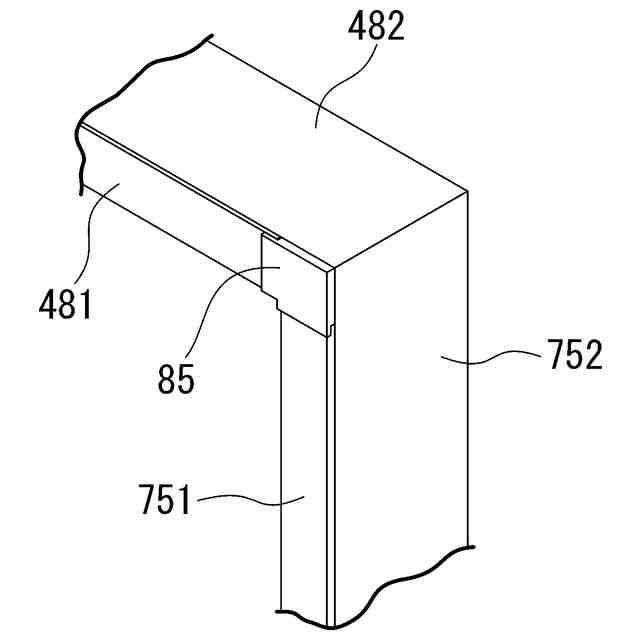

新設枠の角部に設けられた遮蔽部材の斜視図である。
新設枠の角部に設けられた遮蔽部の固定部および接続部材の斜視図である。
接続部材の斜視図である。
接続部材の他の方向から見た斜視図である。
接続部材を屋外側から見た図である。
接続部材を第２溝部側から見た図である。
接続部材を第１溝部側から見た図である。
二色成形された接続部材を示す図である。
ヒレ部の別の形態を示す図である。
【発明を実施するための形態】
【０００９】
図１および図２に示すように、実施形態による建具１は、建物の躯体１１に固定されている既設建具２の改修を行う際に新設される建具である。建具１は、横すべり出し窓である。新設される建具１は、枠３１と、障子３２と、遮蔽部材８と、を有する。枠３１は、既設建具２の枠２１の内側に設置される。新設される建具１の枠３１を新設枠３１と表記する。既設建具２の枠２１を既設枠２１と表記する。新設枠３１は、既設枠２１を覆うように設けられる。遮蔽部材８は、新設枠３１に取り付けられ、新設枠３１と既設枠２１との隙間を遮蔽する。遮蔽部材８は、新設枠３１と既設枠２１との隙間から屋内側に雨水が入り込むことを防止する。既設建具２は、金属製のサッシである。新設される建具１は、金属と樹脂の複合サッシである。屋内と屋外とを結ぶ方向を屋内外方向と表記し、屋内外方向に直交する水平方向を幅方向と表記する。
【００１０】
図３および図４に示すように、既設枠２１は、既設上枠２２、既設下枠２３、一対の既設縦枠２４，２５と、を有する。既設上枠２２および既設下枠２３は、幅方向に延びている。既設上枠２２および既設下枠２３は、それぞれ上下方向全体にわたって略同じ断面形状である。一対の既設縦枠２４，２５は、上下方向に延びている。一対の既設縦枠２４，２５は、それぞれ幅方向全体にわたって略同じ断面形状である。
（【００１１】以降は省略されています）
