公開番号2025144582
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044293
出願日2024-03-20
発明の名称汚物処理装置
出願人株式会社LIXIL
代理人弁理士法人グランダム特許事務所
主分類B09B 3/35 20220101AFI20250926BHJP(固体廃棄物の処理;汚染土壌の再生)
要約【課題】排出口から破砕片を良好に排出することができる汚物処理装置を提供する。
【解決手段】汚物処理装置10は、吸水状態のポリマーPを含む被処理物の破砕片Fが収容される処理槽39と、処理槽39内の破砕片Fを処理槽39の外部へ排出する排出口47と、処理槽39内の破砕片Fを排出口47に押し込むように排出口47に向けて水を吐出する複数の吐出口55Cを有する第2ノズル55Bと、を備えている。
【選択図】図6
特許請求の範囲【請求項１】
吸水状態のポリマーを含む被処理物の破砕片が収容される処理槽と、
前記処理槽内の前記破砕片を前記処理槽の外部へ排出する排出口と、
前記処理槽内の前記破砕片を前記排出口に押し込むように前記排出口に向けて水を吐出する複数の吐出口を有するノズルと、
を備えている汚物処理装置。
続きを表示（約 850 文字）【請求項２】
各前記吐出口は、直線状に水を吐出する、請求項１に記載の汚物処理装置。
【請求項３】
各前記吐出口から吐出された水は、前記排出口の内縁に沿うように流れる、請求項２に記載の汚物処理装置。
【請求項４】
各前記吐出口の吐出方向は、前記排出口の内縁に向かっている、請求項２に記載の汚物処理装置。
【請求項５】
各前記吐出口から吐出された水は、前記排出口の中心に対して同心円状に等間隔になるように前記排出口に流入する、請求項３に記載の汚物処理装置。
【請求項６】
各前記吐出口の吐出方向は、前記排出口の中心に対して同心円状に等間隔になるように前記排出口に向かっている、請求項３に記載の汚物処理装置。
【請求項７】
前記排出口は、前記処理槽の側壁に設けられており、
複数の前記吐出口は、前記排出口に向けて斜め下方に傾斜して水を吐出し、
複数の前記吐出口のうち、半分以上の前記吐出口の吐出方向は、前記排出口の中心よりも下方を向いている、請求項１に記載の汚物処理装置。
【請求項８】
前記排出口の中心と、前記排出口から直線状に延びた排出路の下流端における中心とを結んだ線は、前記排出路の第１中心軸線であり、
各前記吐出口の前記吐出方向は、互いに平行であり、水平方向に対する前記吐出方向の傾斜角度は、前記水平方向に対する前記第１中心軸線の傾斜角度よりも大きい、請求項７に記載の汚物処理装置。
【請求項９】
各前記吐出口から前記吐出方向に向けて吐出された水における、前記吐出方向に直交する切断面は、吐水領域であり、
各前記吐出口から前記吐出方向に並ぶ複数の各前記吐水領域の中心を通る第２中心軸線は、前記処理槽内の所定の点において前記第１中心軸線と交差し、前記所定の点と前記排出口との間において、前記第１中心軸線よりも下方を通る、請求項８に記載の汚物処理装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は汚物処理装置に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、破砕した使用済みの紙おむつ（以下、破砕片ともいう）と離水剤とを処理槽において撹拌して、破砕片に含まれるポリマーから水分を取り除く離水処理を行う技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４６２２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１は、離水処理を終えた破砕片を処理槽の排出口から排出する際、第２ノズルから排出口に向けて直進して吐出された水流によって排出口に破砕片を押し込んで排出させている。このような水流は、その外周面に接する物体を巻き込んで流す作用を発揮する。例えば、第２ノズルから吐出された水の直径が排出口の直径に比べてとても小さい場合、この水の外周面から離れた排出口の内面に近い位置には、物体を巻き込んで流す作用が働かず、第２ノズルによって破砕片を排出口に押し込む効果は排出口の中央付近に限定的に作用する。このため、良好に破砕片を処理槽から排出する技術が望まれている。
【０００５】
本開示は、上記従来の実情に鑑みてなされたものであって、排出口から破砕片を良好に排出することができる汚物処理装置を提供することを解決すべき課題としている。
【課題を解決するための手段】
【０００６】
本開示の汚物処理装置は、吸水状態のポリマーを含む被処理物の破砕片が収容される処理槽と、前記処理槽内の前記破砕片を前記処理槽の外部へ排出する排出口と、前記処理槽内の前記破砕片を前記排出口に押し込むように前記排出口に向けて水を吐出する複数の吐出口を有するノズルと、を備えている。
【図面の簡単な説明】
【０００７】

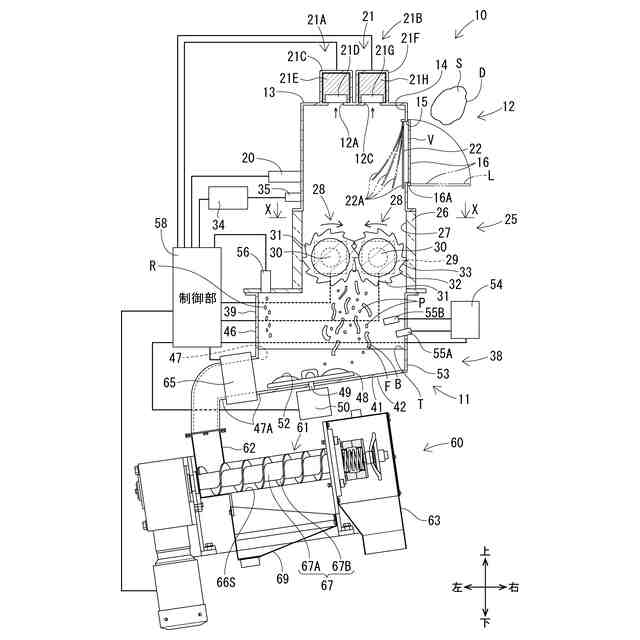

実施形態１の汚物処理装置の構成を示す正面図である。

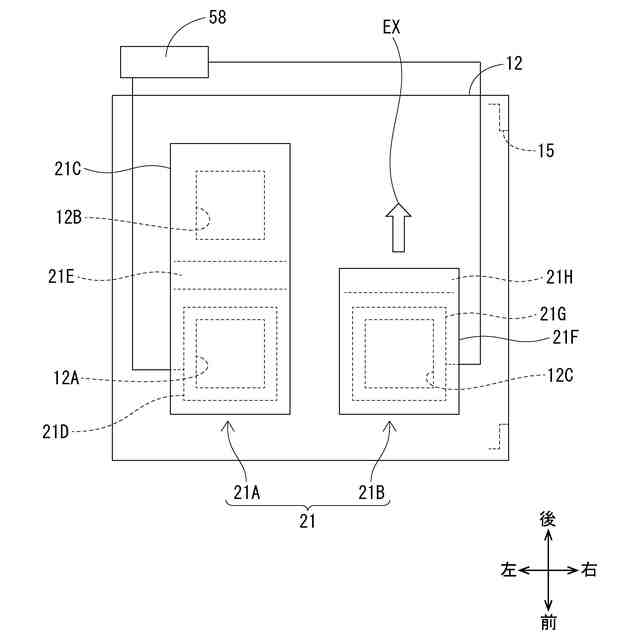

脱臭装置の平面図である。

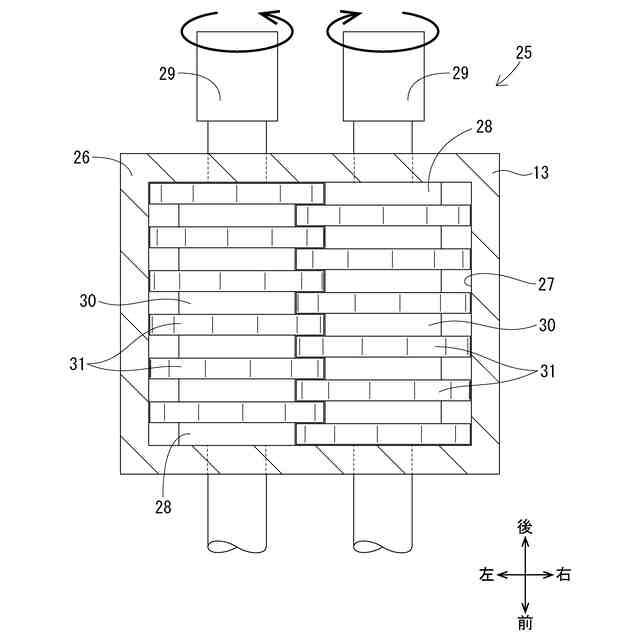

図１のＸ－Ｘ線断面図である。

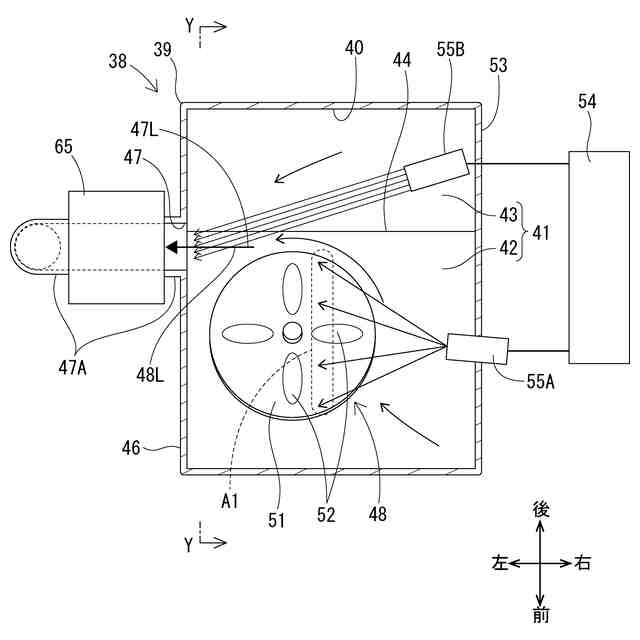

離水処理装置の平断面図である。

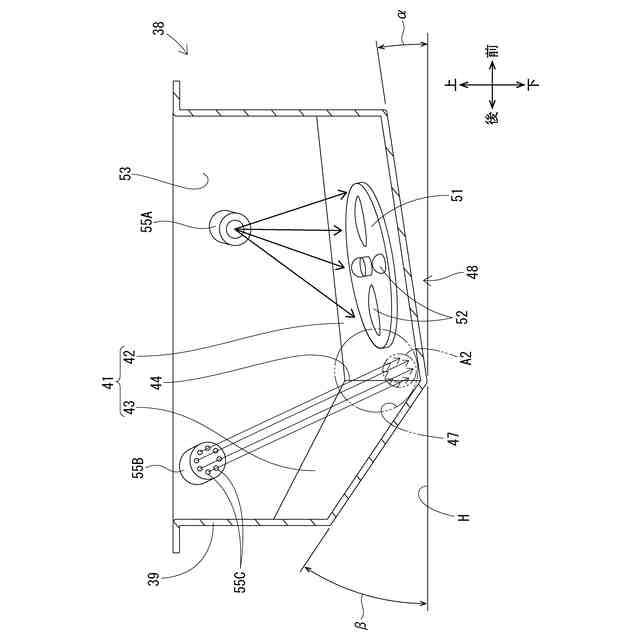

図４のＹ－Ｙ線断面図である。

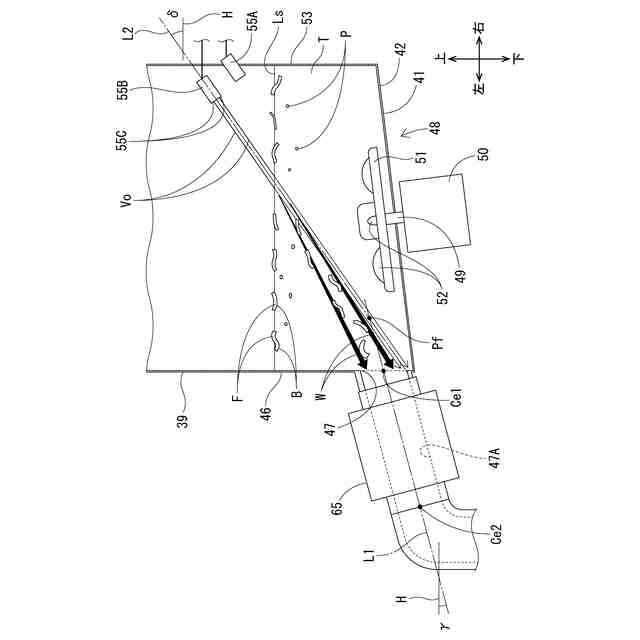

離水処理装置の拡大側断面図である。

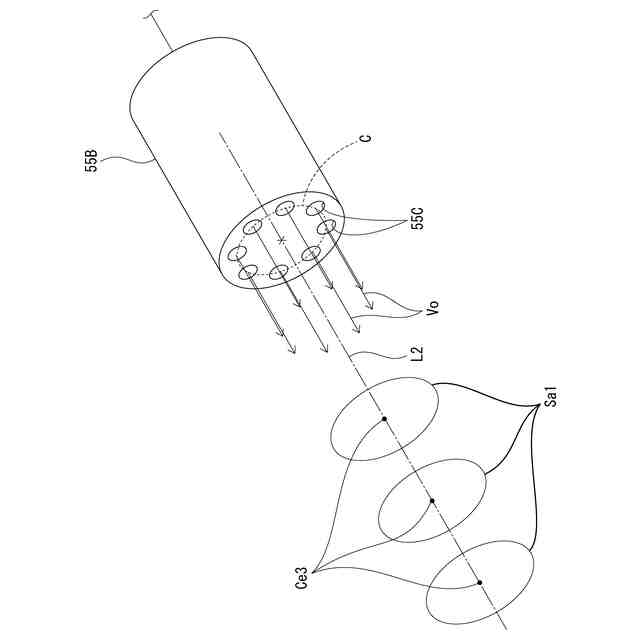

第２ノズルを示す拡大斜視図である。

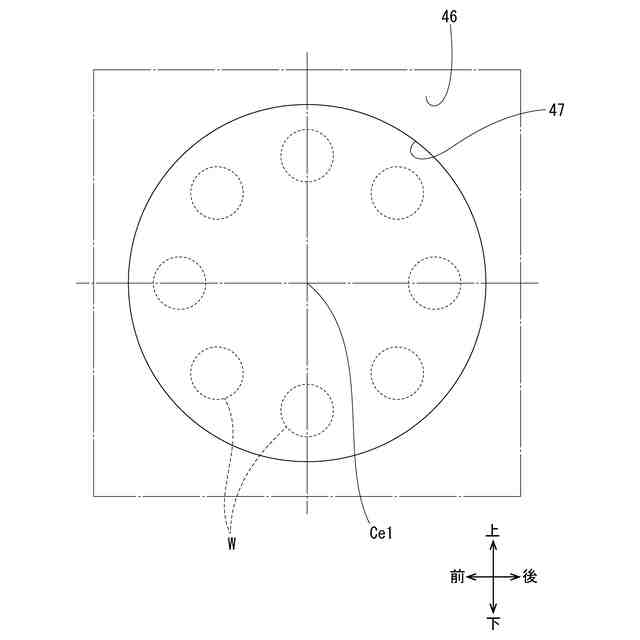

排出口を右方から見た部分拡大図である。

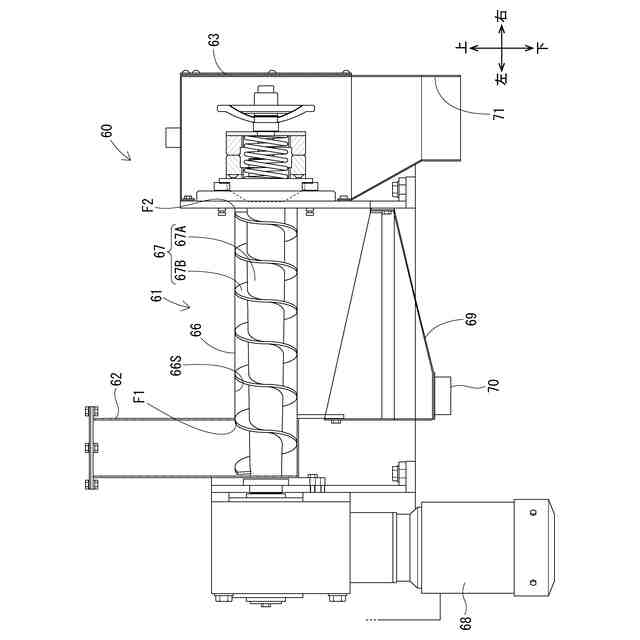

脱水装置の拡大側断面図である。
離水処理及び脱水処理の制御を示すフローチャートである。
他の実施形態におけるノズルの形態を示す斜視図である。
【発明を実施するための形態】
【０００８】
＜実施形態１＞
以下、本開示の汚物処理装置１０を具体化した実施形態１を図１～図１０を参照して説明する。以下の説明において、上下の方向については、図１にあらわれる向きを、そのまま上方、下方と定義する。左右の方向については、図１にあらわれる向きを、そのまま左方、右方と定義する。前後の向きについては、図２、３、４における下方を前方、上方を後方と定義する。
【０００９】
汚物処理装置１０は、被処理物である使用済の紙おむつＤを廃棄するための処理を行う装置である。汚物処理装置１０は、複数の使用済みの紙おむつＤが時間差で不定期的に発生する介護施設等に設置される。
【００１０】
処理対象の紙おむつＤは、高吸水性ポリマーＰ（ＳＡＰ，ｓｕｐｅｒａｂｓｏｒｂｅｎｔｐｏｌｙｍｅｒ、以下単にポリマーＰと表記する）やパルプを、不織布等のシート材Ｓ内に収容したものである。シート材Ｓは、ポリプロピレン製の不織布等からなる表層材と、ポリエチレン等の樹脂材からなる防水材とを有する。表層材と防水材との間にパルプやポリマーＰが挟まれている。パルプとポリマーＰは、し尿等の汚物の水分を吸収する吸水性能と、水分を吸収した状態に保つ保水性能とを有する。シート材Ｓは、ポリプロピレンやポリエチレン等の密度が水よりも小さい樹脂材を含む。水分を吸収する前のポリマーＰの粒径は１５０～６００μｍであり、水よりも密度が大きい。水分を吸収したポリマーＰは膨潤してゲル状となり、吸水状態のポリマーＰの粒径は６００μｍ～４ｍｍである。汚物処理装置１０における被処理物としては、衛生用品である。衛生用品には、紙おむつ、ナプキン、ペット用シート等が含まれる。
（【００１１】以降は省略されています）
