公開番号2025144434
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024044203
出願日2024-03-19
発明の名称障子、建具、及び障子の施工方法
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E05D 15/06 20060101AFI20250925BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】下框に戸車を容易に取り付けることができる障子を提供すること。
【解決手段】障子50は、枠体30内にスライド移動可能に配置される障子50であって、下框52を有する框体500と、下框52に挿入されて下框52に取り付けられる取付部品65と、取付部品65に嵌合により固定される戸車62と、を備える。
【選択図】図28
特許請求の範囲【請求項１】
枠体内にスライド移動可能に配置される障子であって、
下框を有する框体と、
前記下框に挿入されて前記下框に取り付けられる取付部品と、
前記取付部品に嵌合により固定される戸車と、を備える障子。
続きを表示（約 330 文字）【請求項２】
前記下框は、位置決め部を有し、
前記戸車は、前記位置決め部に配置される突起を有する、請求項１に記載の障子。
【請求項３】
前記位置決め部は、前記下框の水抜き孔である、請求項２に記載の障子。
【請求項４】
建物躯体に設けられた開口部に固定される枠体と、
前記枠体内に配置される請求項１～３のいずれかに記載の障子と、を備える建具。
【請求項５】
請求項１又は２に記載の障子の施工方法であって、
前記下框に前記取付部品を挿入して前記下框に前記取付部品を取り付ける工程と、
前記下框に挿入して取り付けた前記取付部品に前記戸車を嵌合させて固定する工程と、を含む障子の施工方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、障子、建具、及び障子の施工方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、枠体内をスライド移動可能な障子において、下框に戸車が取り付けられたものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
実開昭５２－９１６４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の障子の下框には、戸車を取り付けるための加工が形成されている。下框に戸車を容易に取り付けることができることが求められている。
【０００５】
本開示は、下框に戸車を容易に取り付けることができる障子、建具、及び障子の施工方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、枠体内にスライド移動可能に配置される障子であって、下框を有する框体と、前記下框に挿入されて前記下框に取り付けられる取付部品と、前記取付部品に嵌合により固定される戸車と、を備える障子に関する。
【図面の簡単な説明】
【０００７】

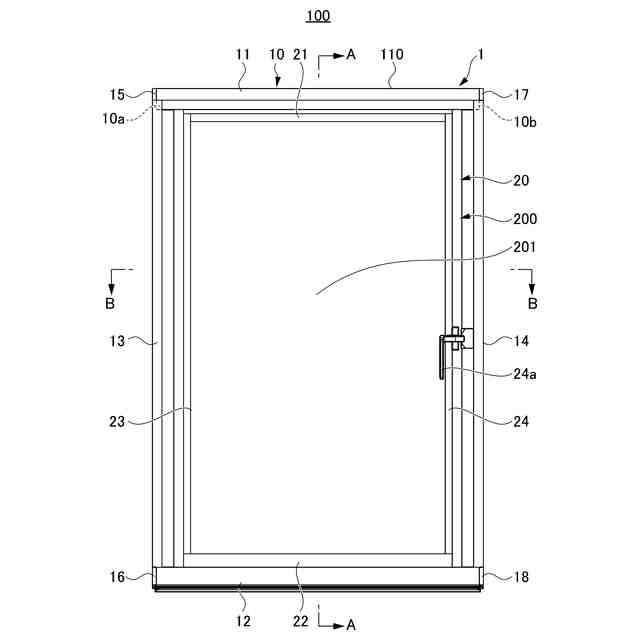

第１実施形態の縦辷り出し窓を室内側から見た図である。

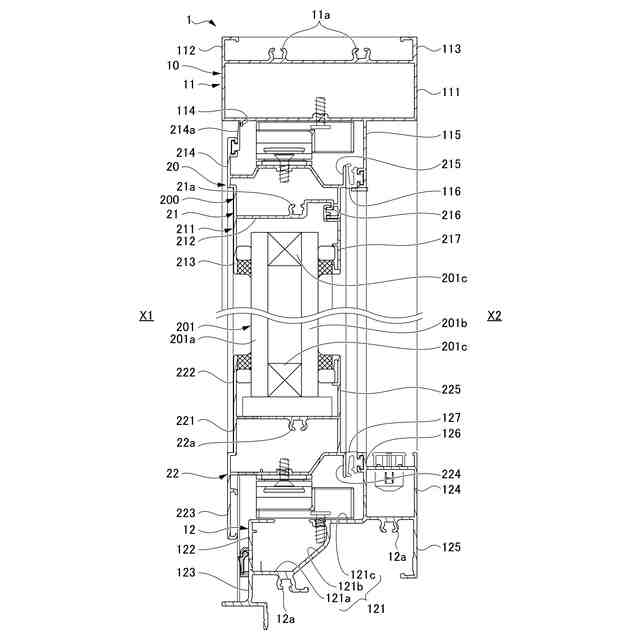

図１のＡ－Ａ線断面図である。

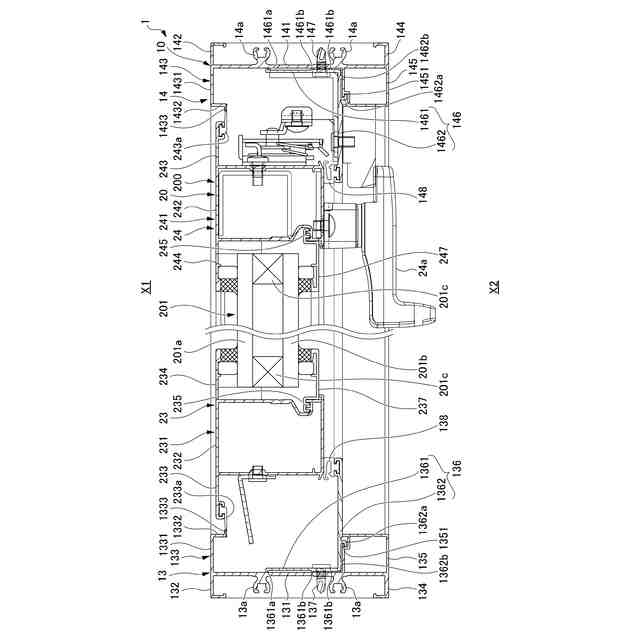

図１のＢ－Ｂ線断面図である。
第１実施形態の縦辷り出し窓の枠体を室内側から見た斜視図である。
図４の状態から、コーナーブロックを取り付けた一対の縦枠を、上枠及び下枠から取り外した状態を示す斜視図である。
アタッチメント部材を縦枠に取り付ける状態を示す図である。
縦枠からコーナーブロックを取り外した状態を示す斜視図である。
第１実施形態の縦辷り出し窓の障子を室内側から見た斜視図である。
第１実施形態の縦辷り出し窓の障子を室外側から見た斜視図である。
図８の状態から、コーナーブロックを取り付けた一対の縦框を、上框及び下框から取り外した状態を示す斜視図である。
図８のＣ－Ｃ線断面図である。
図８のＤ－Ｄ線断面図である。
縦框からコーナーブロックを取り外した状態を示す斜視図である。
第１実施形態の第１変形例を示す図であって、図１３と比べて加熱発泡材を異なる位置に配置した図である。
第１実施形態の第２変形例を示す図であって、図１３と比べて加熱発泡材を異なる位置に配置した図である。
第２実施形態の引き違い窓を室内側から見た図である。
図１６のＥ－Ｅ線断面図である。
図１６のＦ－Ｆ線断面図である。
第２実施形態の内障子を室内側から見た斜視図である。
第２実施形態の内障子を室外側から見た斜視図である。
図１９の状態から、コーナーブロックを取り付けた一対の縦框を、上框及び下框から取り外した状態を示す斜視図である。
図１９のＧ－Ｇ線断面図である。
図１９のＨ－Ｈ線断面図である。
図１９のＩ－Ｉ線断面図である。
内障子の召し合わせ縦框からコーナーブロックを取り外した状態を示す斜視図である。
内障子の戸先縦框からコーナーブロックを取り外した状態を示す斜視図である。
第２実施形態の第１変形例を示す図であって、図２６の下框とは加熱発泡材を異なる位置に配置した図である。
障子の下框に戸車が取り付けられた状態を示す斜視図である。
図２８において、障子の下框にスペーサ部材を介して戸車を取り付ける状態を示す図である。
第２実施形態の第２変形例を示す図であって、内障子の下框に２連の車を有すると戸車が取り付けられた状態を示す斜視図である。
図３０において、障子の下框にスペーサ部材を介して２連の戸車を取り付ける状態を示す図である。
第３実施形態の内障子を室内側から見た斜視図である。
第３実施形態の内障子を室外側から見た斜視図である。
図３２の状態から、コーナーブロックを取り付けた一対の縦框を、上框及び下框から取り外した状態を示す斜視図である。
図３２のＪ－Ｊ線断面図である。
図３２のＫ－Ｋ線断面図である。
図３２のＬ－Ｌ線断面図である。
内障子の召し合わせ縦框からコーナーブロックを取り外した状態を示す斜視図である。
内障子の戸先縦框からコーナーブロックを取り外した状態を示す斜視図である。
第４実施形態の連窓を室内側から見た図である。
第４実施形態の連窓を室内側から見た斜視図である。
第４実施形態の連窓を上方側から見た図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照しながら詳しく説明する。なお、本明細書において、「見込み方向」とは、建具における室内外方向に沿う方向である。「見付け方向」とは、建具における面材（ガラス）の面方向に沿う方向であり、見込み方向に対して直交する方向である。「見付け面」は、建具における室外側及び室内側に面するそれぞれの面を意味し、「見込み面」は、建具において室内外方向に延びる面を意味する。図面において、建具の室外側を「室外側Ｘ１」とし、建具の室内側を「室内側Ｘ２」とする。建具を正面視したときの横方向を「左右」とする。
【０００９】
第１実施形態について説明する。第１実施形態は、建具を、縦辷り出し窓１により構成した実施形態である。図１～図３に示すように、縦辷り出し窓１（建具）は、建物躯体１００に設けられた開口部１１０に納められる。縦辷り出し窓１は、枠体１０（フレーム体）と、枠体１０内に開閉可能に配置される障子２０と、を備える。枠体１０は、建物躯体１００に固定されている。障子２０は、戸先側を室外側Ｘ１に押出し、吊元側に設けられた図示しない回動軸を中心として回動させることで、開放可能となっている。
【００１０】
図２～図５に示すように、枠体１０は、上枠１１（横枠、横材）、下枠１２（横枠、横材）及び左右の縦枠１３，１４（吊元側縦枠１３及び戸先側縦枠１４）（枠、縦材）が矩形に枠組みされて構成される。上枠１１、下枠１２及び左右の縦枠１３，１４は、アルミニウム材料などの金属材料を押出し成形することで形成される。
（【００１１】以降は省略されています）
