公開番号2025143926
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043441
出願日2024-03-19
発明の名称宅配ボックス及び宅配ボックスの設置方法
出願人株式会社LIXIL
代理人個人,個人,個人
主分類A47G 29/14 20060101AFI20250925BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】ベース部材を用いて簡単に設置できる宅配ボックス及び宅配ボックスの設置方法を提供すること。
【解決手段】宅配ボックス1は、収納部7を備える宅配ボックス本体部10と、床面に固定されるベース部材6と、を備え、ベース部材6は、床面に固定される固定部61と、固定部61から立設する壁部62と、を有し、壁部62が宅配ボックス本体部10に差し込まれて設置され、固定部61は、床面にアンカー固定又は接着固定され、宅配ボックス本体部10は、扉4を有する前枠体2Aと、後枠体2Bと、後枠体2Bに対して前枠体2Aを前後方向に移動可能に連結する連結部3と、をさらに備える。
【選択図】図17
特許請求の範囲【請求項１】
収納部を備える宅配ボックス本体と、
床面に固定されるベース部材と、を備え、
前記ベース部材は、床面に固定される固定部と、前記固定部から立設する壁部と、を有し、
前記壁部が前記宅配ボックス本体に差し込まれて設置される、宅配ボックス。
続きを表示（約 690 文字）【請求項２】
前記固定部は、前記床面にアンカー固定又は接着固定される、請求項１に記載の宅配ボックス。
【請求項３】
前記宅配ボックス本体は、
扉を有する前枠体と、
後枠体と、
前記後枠体に対して前記前枠体を前後方向に移動可能に連結する連結部と、をさらに備え、
前記収納部は、前記前枠体と前記後枠体に折り畳み可能に取り付けられ、前記前枠体の前方移動により展開される一方で前記前枠体の後方移動により折り畳まれる、請求項１又は２に記載の宅配ボックス。
【請求項４】
前記宅配ボックス本体は、前記後枠体に設けられる背面カバーをさらに備え、
前記壁部は、前記背面カバーとの間に隙間を有して前記宅配ボックス本体に差し込まれる、請求項３に記載の宅配ボックス。
【請求項５】
前記前枠体は、その底面に設けられて前記固定部上を走行する車輪を有し、
前記ベース部材は、前記固定部における前記車輪の走行軌跡上に突出部を備え、
前記宅配ボックス本体は、前記車輪が前記突出部に係止されることで前記収納部が折り畳まれた状態が保持され、前記折り畳まれた状態から前記車輪が前記突出部を乗り越えることで前記収納部が展開される、請求項３に記載の宅配ボックス。
【請求項６】
請求項１又は２に記載の宅配ボックスの設置方法であって、
前記ベース部材の前記固定部を前記床面に固定し、
前記ベース部材の前記壁部を前記宅配ボックス本体に差し込んで設置する、宅配ボックスの設置方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、宅配ボックス及び宅配ボックスの設置方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、折り畳み可能な宅配ボックスが広く知られている。宅配ボックスは、折り畳まれた状態で玄関周り等に設置され、住民不在時における荷物の配達の際には、宅配業者によって組み立てられた状態へと展開されて、ボックス内部に荷物を預入れることができる。
【０００３】
折り畳み可能な宅配ボックスは、未使用時にコンパクトに収納が可能であり、玄関周りや建物に設置してもあまり目立たず、また歩行の邪魔になり難いという利点がある。その反面、宅配ボックスがコンパクト化されているため、外に置かれた場合に盗難が生じやすいという課題もあった。この課題を解決するために、宅配ボックスの盗難防止対策として、壁面や、床に設置されたベース部材を介して、宅配ボックスをアンカー固定させる設置方法が提案されている。（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－５４４１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１においては、宅配ボックスがどのような方法で設置されるのかについて、具体的に検討がなされていない。また、折り畳み可能な宅配ボックスに限らず、他の形態の宅配ボックスについても、盗難防止等の観点から宅配ボックスの設置方法には検討が必要である。例えば、専門業者による工事を必要とせず、住民自身で設置可能な宅配ボックス等においても、同様の課題が生じる可能性がある。
【０００６】
本開示は、ベース部材を用いて簡単に設置できる宅配ボックス及び宅配ボックスの設置方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示は、収納部を備える宅配ボックス本体と、床面に固定されるベース部材と、を備え、ベース部材は、床面に固定される固定部と、前記固定部から立設する壁部と、を有し、壁部が前記宅配ボックス本体に差し込まれて設置される、宅配ボックス及び宅配ボックスの設置方法に関する。
【図面の簡単な説明】
【０００８】

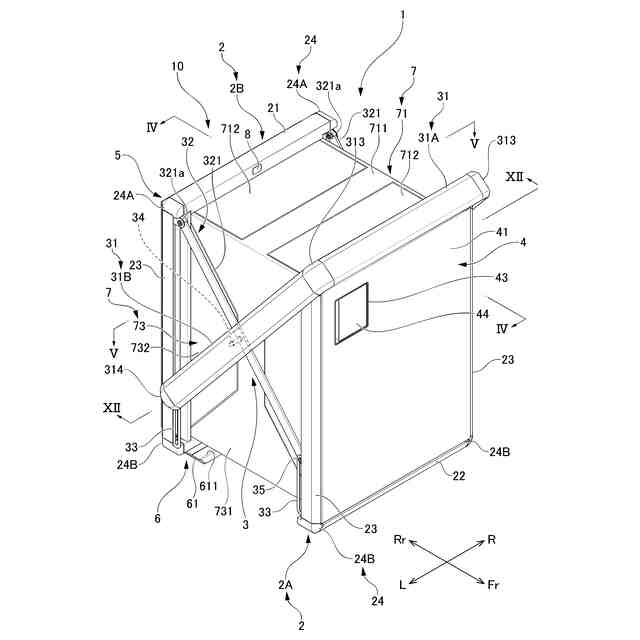

本開示に係る宅配ボックスが展開された様子を示す斜視図である。

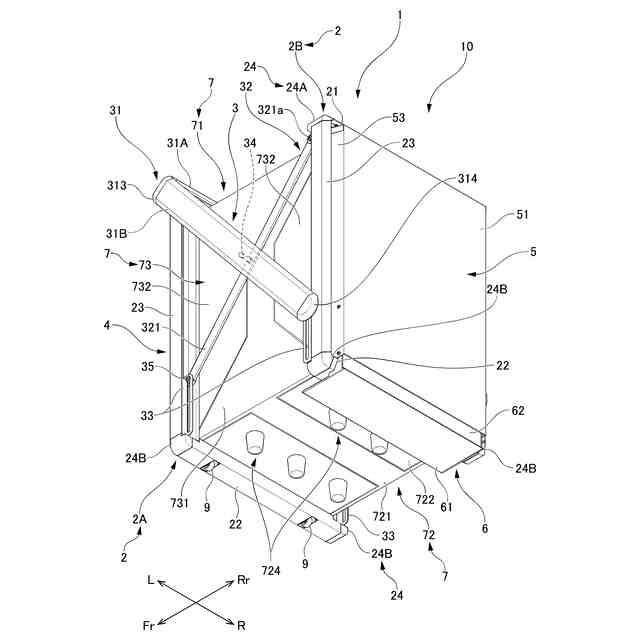

図１の宅配ボックスを、下方背面から見上げた斜視図である。

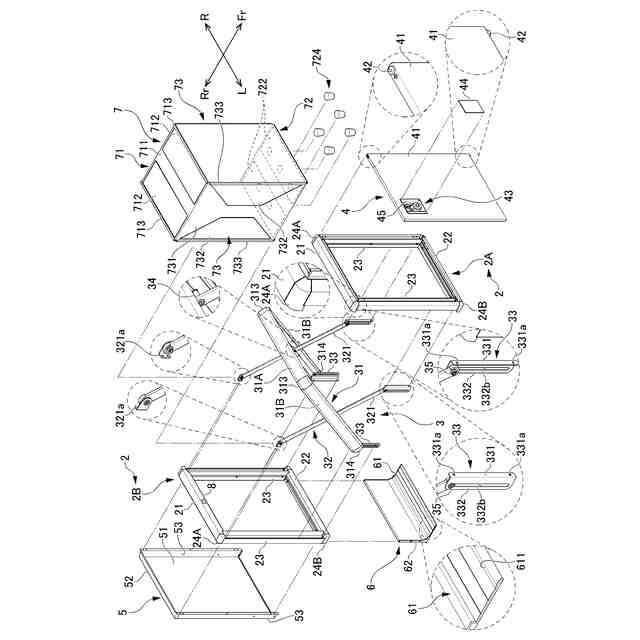

図１の分解斜視図である。

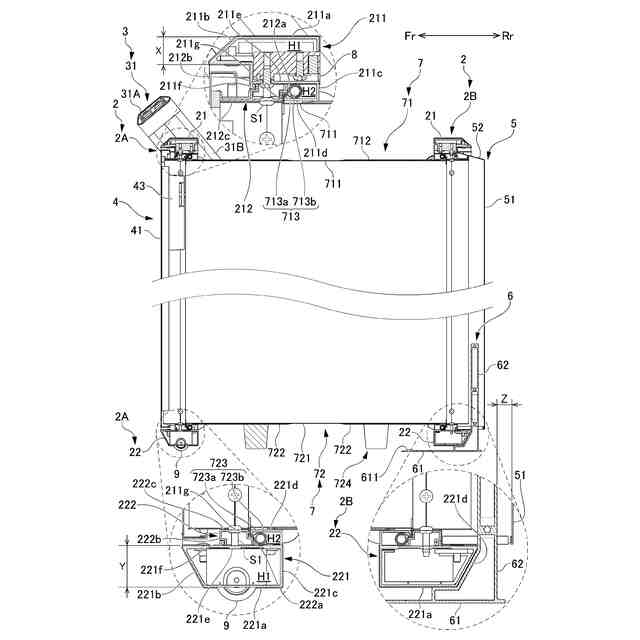

図１のＩＶ－ＩＶ線拡大断面図である。

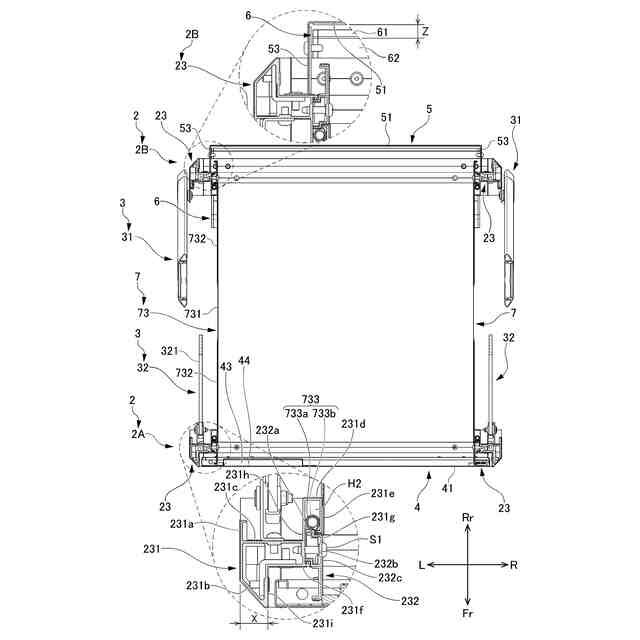

図１のＶ－Ｖ線拡大断面図である。

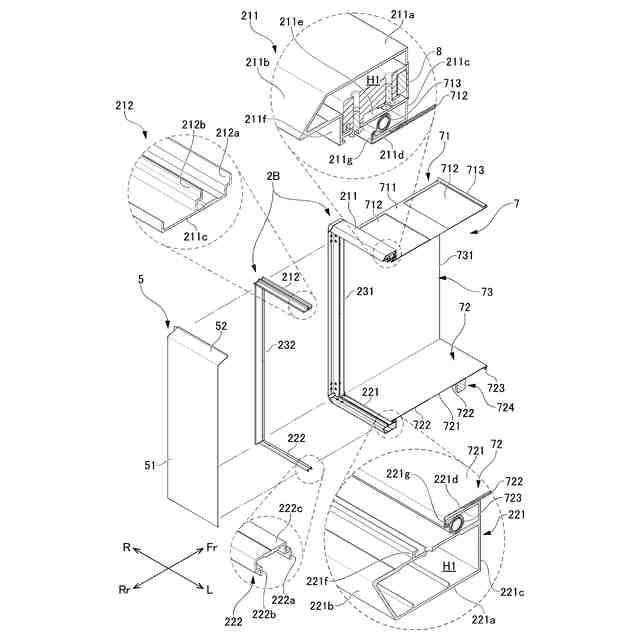

本開示に係る背面側構造の分解斜視図である。

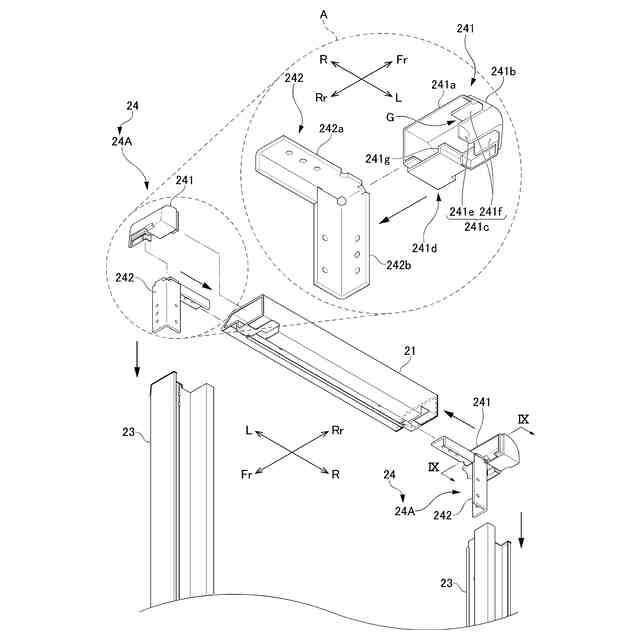

本開示に係る前枠体の分解斜視図である。

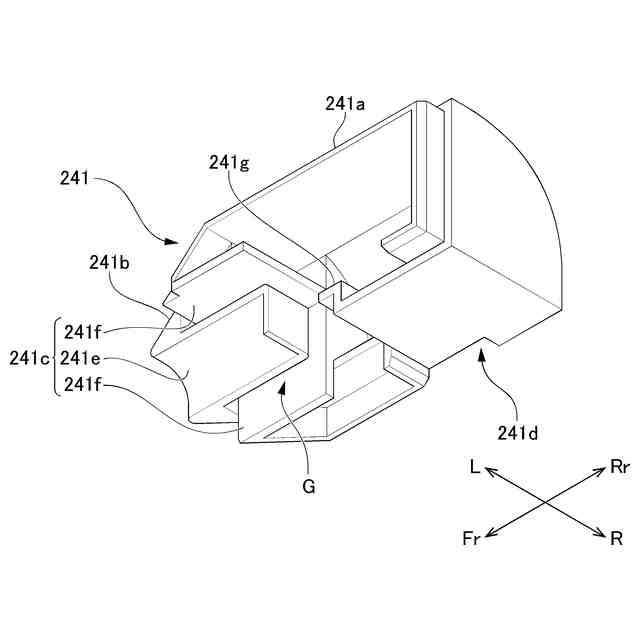

本開示に係るコーナーキャップを下方から見上げた斜視図である。

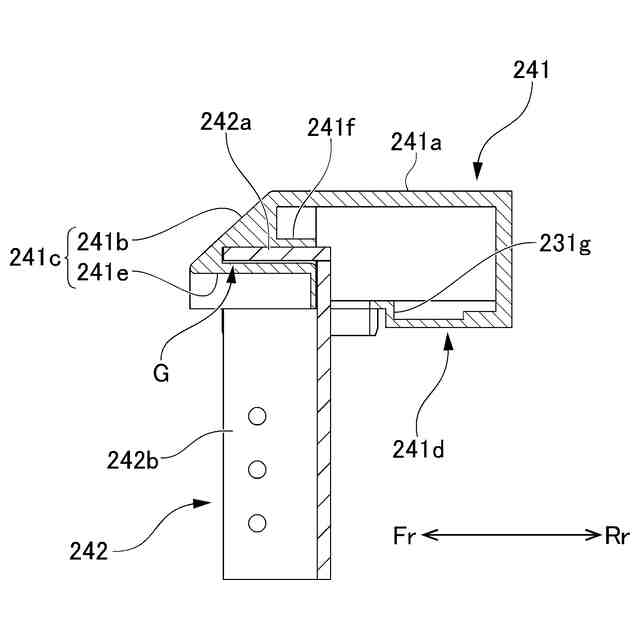

図７のＩＸ－ＩＸ線拡大断面図である
本開示に係る第１リンク部材の部分拡大分解斜視図である。
図１０の第１リンク部材を、下方から見上げた斜視図である。
図１のＸＩＩ－ＸＩＩ線拡大断面図である。
図１の宅配ボックスの扉が開いた様子を示す斜視図である。
本開示に係るベース部材がボックス本体部に接続される様子を示す斜視図である。
本開示に係る収納部の断面斜視図である。

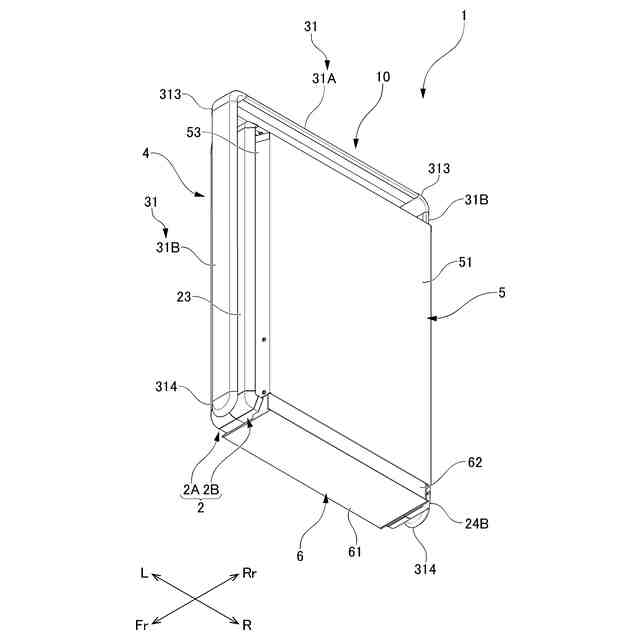

本開示に係る宅配ボックスが折り畳まれた様子を示す斜視図である。
図１７の宅配ボックスを、下方背面から見上げた斜視図である。
図１６のＸＶＩＩＩ－ＸＶＩＩＩ線拡大断面図である。
図１６のＸＩＸ－ＸＩＸ線拡大断面図である。
本開示に係る宅配ボックスが折り畳まれた状態から展開される様子を示す模式図である。
図１６の宅配ボックスの扉を開いた様子を示す正面図である。
本開示に係る収納部が変形する様子を示す斜視図である。
図１８のＸＸＩＩＩ部分拡大図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態について、図面を参照しながら詳細に説明する。なお、本開示の図面においては、互いに直交し合う所定の４方向を「Ｆｒ方向」「Ｒｒ方向」「Ｒ方向」「Ｌ方向」で表す。「Ｆｒ方向」は宅配ボックス１において、荷物が出し入れされる扉４の設けられた正面方向を、「Ｒｒ方向」は宅配ボックス１の背面方向を、「Ｒ方向」は宅配ボックス１を正面から見た場合の右方向を、「Ｌ方向」は宅配ボックス１を正面から見た場合の左方向を、それぞれ示す。
【００１０】
図１及び図２に示すように、本実施形態の宅配ボックス１は、ベース部材６によって図示しない床面に固定され、建物の屋外に設置されて使用される。設置される床面は屋根の有無に関わらず、キャスター９が転動可能な床面であれば、どのような場所にも設置することができる。ボックス本体部１０は、ベース部材６を除いたすべての部材で構成される。
（【００１１】以降は省略されています）
