発明の名称日除けシート
出願人株式会社LIXIL
代理人個人
主分類E04F 10/02 20060101AFI20250919BHJP(建築物)
要約【課題】屋外で使用可能な太陽電池セルを備えた日除けシートを提供する。
【解決手段】日除けシート10は、可撓性のシート状部材12と、シート状部材12の第1面12a上に設けられた第1封止層14と、第1封止層14上に設けられた太陽電池セル18と、太陽電池セル18上に設けられた第2封止層20と、第2封止層20上に設けられた第1被覆層22と、シート状部材12の第1面12aと対向する第2面12b上に設けられた第3封止層24と、第3封止層24上に設けられた第2被覆層26と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
可撓性のシート状部材と、
前記シート状部材の第１面上に設けられた第１封止層と、
前記第１封止層上に設けられた太陽電池セルと、
前記太陽電池セル上に設けられた第２封止層と、
前記第２封止層上に設けられた第１被覆層と、
前記シート状部材の前記第１面と対向する第２面上に設けられた第３封止層と、
前記第３封止層上に設けられた第２被覆層と、
を備える日除けシート。
続きを表示（約 320 文字）【請求項２】
前記第１封止層、前記第２封止層および前記第３封止層を介して、前記第１被覆層と前記第２被覆層との間に前記太陽電池セルおよび前記シート状部材が挟み込まれる、請求項１に記載の日除けシート。
【請求項３】
芯材を挿通可能に形成されたループ部が前記シート状部材の端部に設けられており、
前記ループ部は露出している、請求項１または２に記載の日除けシート。
【請求項４】
前記第１被覆層および前記第２被覆層は、ＥＴＦＥフィルムにより形成される、請求項１または２に記載の日除けシート。
【請求項５】
前記シート状部材は、キャンバス地のシートである、請求項１または２に記載の日除けシート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、日除けシートに関し、特に太陽電池セルを備えた日除けシートに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、太陽電池セルを備えた日除けシートが提案されている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１７９１９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の太陽電池セルを備えた日除けシートは、屋外に常設する対応の物はなく、持ち運びできるポータブルタイプの太陽光発電モジュールか、屋内での使用を想定したものが殆どであった。
【０００５】
本開示は、このような課題に鑑みてなされ、その目的は、屋外で常設的に使用可能な太陽電池セルを備えた日除けシートを提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の日除けシートは、可撓性のシート状部材と、シート状部材の第１面上に設けられた第１封止層と、第１封止層上に設けられた太陽電池セルと、太陽電池セル上に設けられた第２封止層と、第２封止層上に設けられた第１被覆層と、シート状部材の第１面と対向する第２面上に設けられた第３封止層と、第３封止層上に設けられた第２被覆層と、を備える。
【図面の簡単な説明】
【０００７】

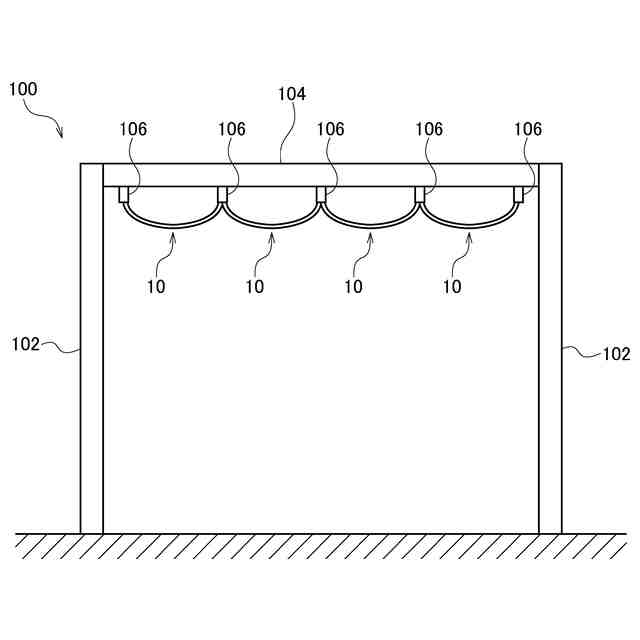

実施の形態に係る日除けシートを用いた独立オーニングの概略図である。
日除けシートの層構成を説明するための概略断面図である
【発明を実施するための形態】
【０００８】
以下、本発明を好適な実施の形態をもとに図面を参照しながら説明する。以下の構成は本開示を理解するための例示を目的とするものであり、本開示の範囲は、添付の請求の範囲によってのみ定まる。各図面に示される同一または同等の構成要素、部材には、同一の符号を付するものとし、適宜重複した説明は省略する。また、各図面における部材の寸法は、理解を容易にするために適宜拡大、縮小して示される。また、各図面において実施の形態を説明する上で重要ではない部材の一部は省略して表示する。
【０００９】
図１は、実施形態に係る日除けシート１０を用いた独立オーニング１００を示す。独立オーニング１００は屋外に設置される。図１に示す独立オーニング１００は、「パーゴラ式オーニング」とも呼ばれる。
【００１０】
図１に示すように、独立オーニング１００は、地面上に立設された支柱１０２と、支柱１０２の上端に支持された桁フレーム１０４と、桁フレーム１０４に左右方向に移動可能に設けられた複数の可動フレーム１０６と、隣り合う可動フレーム１０６の間に張られた可撓性の日除けシート１０と、を備える。可動フレーム１０６を桁フレーム１０４に沿って移動させることにより、日除けシート１０を開閉させることができる。
（【００１１】以降は省略されています）
