特許ウォッチ

公開番号2025146332
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024047050
出願日2024-03-22
発明の名称充電システム、車両及び充電スタンド
出願人株式会社デンソー
代理人名古屋国際弁理士法人
主分類E05B 49/00 20060101AFI20250926BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】充電対象の車両か否かを適切に判断して充電を実行可能な充電システムを提供する。

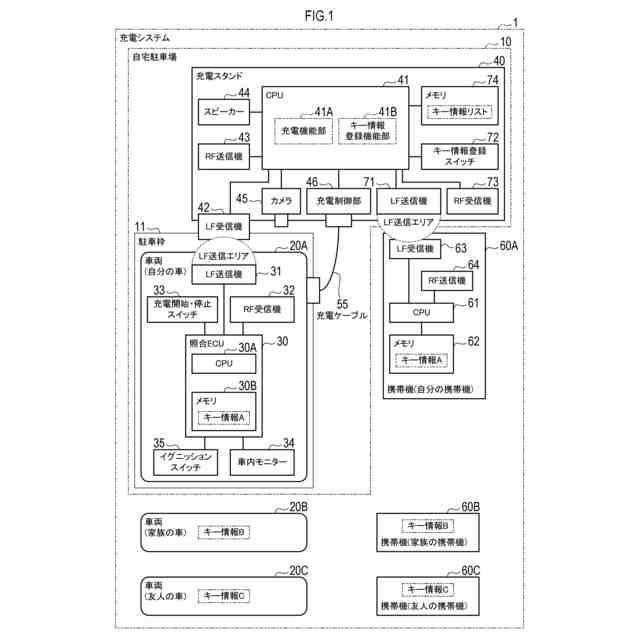

【解決手段】充電システム1において、充電スタンドのメモリ74は、車両20Aに対応する携帯機60Aから取得されるキー情報Aを記憶する。充電スタンド40のRF送信機43は、車両20Aへの充電が要求された場合には、メモリ74に記憶されたキー情報Aを車両20Aへと送信し、車両20Aにおいて認証が成立した場合には、車両20Aから送信される認証成立通知をLF受信記42で受信する。CPU41は、LF受信記42が認証成立通知を受信した場合には、車両20Aに対する充電を実行する。
【選択図】図1
特許請求の範囲【請求項１】
車両（２０Ａ，２０Ｂ，２０Ｃ）と、充電スタンド（４０）と、を含み、
前記車両は、
利用者が所持する携帯機（６０Ａ，６０Ｂ，６０Ｃ）と無線通信を行って、個々の前記携帯機を識別可能な第１情報を前記携帯機から受信する第１通信部（３１，３２）と、
第２情報を記憶する第１記憶部（３０Ｂ）と、
前記第１通信部が受信する前記第１情報と前記第１記憶部が記憶する前記第２情報とに基づいて認証を行う認証部（３０Ａ）と、
前記認証部において認証が成立した場合に、前記車両に搭載された制御対象を制御して前記制御対象を作動させる第１制御部（３０Ａ）と、
を備え、
前記充電スタンドは、
前記車両に対応する前記携帯機から取得される前記第１情報を記憶する第２記憶部（７４）と、
前記車両への充電が要求された場合には、前記車両と無線通信を行って、前記第２記憶部に記憶された前記第１情報を前記車両へと送信し、前記車両において認証が成立した場合には、前記車両と無線通信を行って、前記車両から送信される認証成立通知を受信する第２通信部（４２，４３）と、
前記第２通信部が前記認証成立通知を受信した場合には、前記車両に対する充電を実行する一方、前記第２通信部が前記認証成立通知を受信しない場合には、前記車両に対する充電を実行しない第２制御部（４１）と、
を備え、

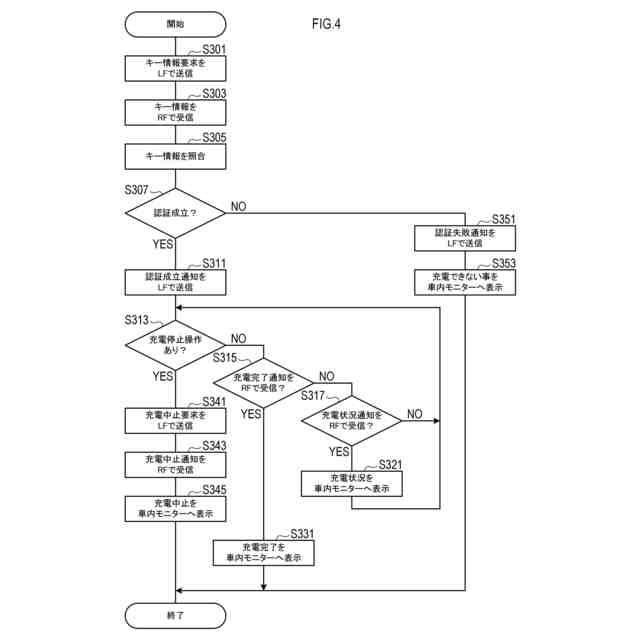

前記第１通信部は、前記車両への充電が要求された場合には、前記充電スタンドと無線通信を行って、前記第２記憶部に記憶された前記第１情報を前記充電スタンドから受信するように構成され（Ｓ３０３）、さらに、
前記第１通信部は、前記充電スタンドから受信する前記第１情報と前記第１記憶部が記憶する前記第２情報とに基づく認証が前記認証部によって行われて（Ｓ３０５）、その認証が成立した場合には（Ｓ３０７でＹＥＳ）、前記充電スタンドと無線通信を行って、前記認証成立通知を前記充電スタンドへと送信する（Ｓ３１１）ように構成されている、
充電システム（１）。
続きを表示（約 3,400 文字）【請求項２】
請求項１に記載の充電システムであって、
前記第１制御部は、前記車両が備えるドア又はトランクに付設された施錠装置と前記車両に搭載されたエンジン又はモーターとを前記制御対象として、前記施錠装置による前記ドア又は前記トランクの解錠／施錠と前記エンジン又はモーターの始動とを制御可能に構成され、
前記第１制御部、前記第１通信部及び前記認証部は、前記携帯機とともに、前記車両におけるパッシブエントリー／パッシブスタートシステムを構成している、
充電システム。
【請求項３】
請求項１に記載の充電システムであって、

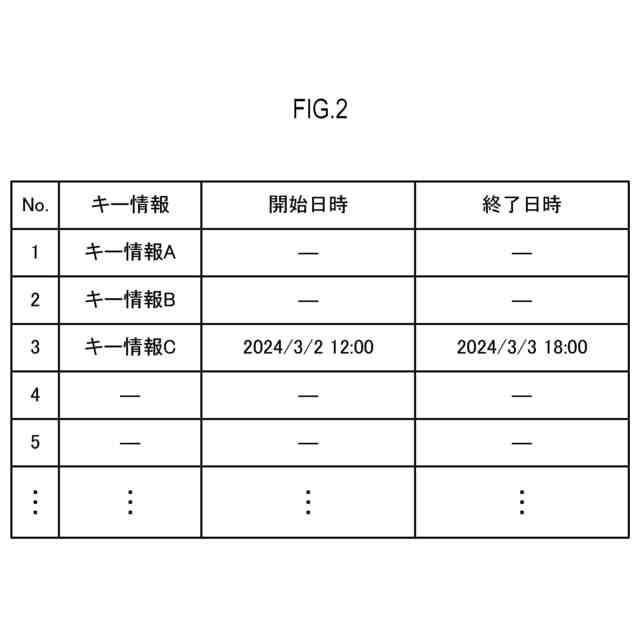

前記第２記憶部は、少なくとも１つの前記車両に対応付けられた複数の前記携帯機それぞれから取得される複数の前記第１情報を記憶可能に構成されている、
充電システム。
【請求項４】
請求項３に記載の充電システムであって、
前記第２通信部は、前記第２記憶部に記憶された複数の前記第１情報を前記車両へと送信し（Ｓ４０３）、
前記第１通信部は、複数の前記第１情報を前記携帯機から受信し（Ｓ３０３）、
前記認証部は、前記第１通信部が受信する複数の前記第１情報それぞれと前記第１記憶部が記憶する前記第２情報とに基づいて複数回にわたって認証を繰り返し（Ｓ３０５）、その複数回にわたる認証のうちの１つの認証が成立した場合には（Ｓ３０７でＹＥＳ）、前記充電スタンドと無線通信を行って、前記認証成立通知を前記充電スタンドへと送信する（Ｓ３１１）ように構成されている、
充電システム。
【請求項５】
請求項１に記載の充電システムであって、
前記第１通信部は、あらかじめ定められた作動条件が前記車両において成立した場合に、前記充電スタンドとの無線通信を開始するための要求信号を、無線通信で前記充電スタンドへ送信するように構成され、
前記充電スタンドは、前記要求信号を受信した場合に、前記第２記憶部に記憶された前記第１情報を前記車両へと送信するように構成されている、
充電システム。
【請求項６】
請求項５に記載の充電システムであって、
前記車両には、利用者によって充電開始が指示される場合に操作されるスイッチ（３４）が設けられ、
前記第１通信部は、前記スイッチが操作された場合に、前記作動条件が前記車両において成立したと判断して、前記充電スタンドとの無線通信を開始するための要求信号を、無線通信で前記充電スタンドへ送信するように構成されている、
充電システム。
【請求項７】
請求項１に記載の充電システムであって、

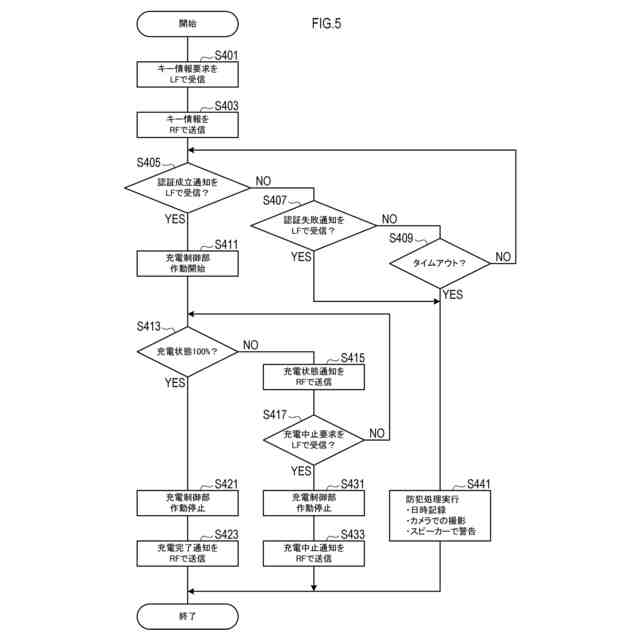

前記第２制御部は、前記第２通信部が前記認証成立通知を受信しない場合に（Ｓ４０７又はＳ４０９でＹＥＳ）、記録媒体への情報の記録、伝送先への情報の伝送、及び周囲への警報の発報のうちの少なくとも１つを含む防犯処理（Ｓ４１１）を実行するように構成されている、
充電システム。
【請求項８】
請求項１に記載の充電システムであって、
前記第２通信部は、前記第２制御部が前記車両に対する充電を実行している際に、充電の進行状況を前記車両に対して通知するための充電状況通知を送信する（Ｓ４１５）ように構成され、
前記第１通信部は、前記充電状況通知を前記充電スタンドから受信する（Ｓ３１５）ように構成され、
前記第１制御部は、前記第１通信部が前記充電状況通知を受信した場合に（Ｓ３１５でＹＥＳ）、前記充電状況通知に基づいて、前記充電の進行状況を利用者が認識可能な情報として情報出力部から出力する（Ｓ３３１）ように構成されている、
充電システム。
【請求項９】
充電スタンド（４０）とともに充電システム（１）を構成する車両（２０Ａ，２０Ｂ，２０Ｃ）であって、
前記車両は、
利用者が所持する携帯機（６０Ａ，６０Ｂ，６０Ｃ）と無線通信を行って、個々の前記携帯機を識別可能な第１情報を前記携帯機から受信する第１通信部（３１，３２）と、
第２情報を記憶する第１記憶部（３０Ｂ）と、
前記第１通信部が受信する前記第１情報と前記第１記憶部が記憶する前記第２情報とに基づいて認証を行う認証部（３０Ａ）と、
前記認証部において認証が成立した場合に、前記車両に搭載された制御対象を制御して前記制御対象を作動させる第１制御部（３０Ａ）と、
を備え、
前記充電スタンドは、
前記車両に対応する前記携帯機から取得される前記第１情報を記憶する第２記憶部（７４）と、
前記車両への充電が要求された場合には、前記車両と無線通信を行って、前記第２記憶部に記憶された前記第１情報を前記車両へと送信し、前記車両において認証が成立した場合には、前記車両と無線通信を行って、前記車両から送信される認証成立通知を受信する第２通信部（４２，４３）と、
前記第２通信部が前記認証成立通知を受信した場合には、前記車両に対する充電を実行する一方、前記第２通信部が前記認証成立通知を受信しない場合には、前記車両に対する充電を実行しない第２制御部（４１）と、
を備え、
前記第１通信部は、前記車両への充電が要求された場合には、前記充電スタンドと無線通信を行って、前記第２記憶部に記憶された前記第１情報を前記充電スタンドから受信するように構成され（Ｓ３０３）、さらに、
前記第１通信部は、前記充電スタンドから受信する前記第１情報と前記第１記憶部が記憶する前記第２情報とに基づく認証が前記認証部によって行われて（Ｓ３０５）、その認証が成立した場合には（Ｓ３０７でＹＥＳ）、前記充電スタンドと無線通信を行って、前記認証成立通知を前記充電スタンドへと送信する（Ｓ３１１）ように構成されている、
車両。
【請求項１０】
車両（２０Ａ，２０Ｂ，２０Ｃ）とともに充電システム（１）を構成する充電スタンド（４０）であって、
前記車両は、
利用者が所持する携帯機（６０Ａ，６０Ｂ，６０Ｃ）と無線通信を行って、個々の前記携帯機を識別可能な第１情報を前記携帯機から受信する第１通信部（３１，３２）と、
第２情報を記憶する第１記憶部（３０Ｂ）と、
前記第１通信部が受信する前記第１情報と前記第１記憶部が記憶する前記第２情報とに基づいて認証を行う認証部（３０Ａ）と、
前記認証部において認証が成立した場合に、前記車両に搭載された制御対象を制御して前記制御対象を作動させる第１制御部（３０Ａ）と、
を備え、
前記充電スタンドは、
前記車両に対応する前記携帯機から取得される前記第１情報を記憶する第２記憶部（７４）と、
前記車両への充電が要求された場合には、前記車両と無線通信を行って、前記第２記憶部に記憶された前記第１情報を前記車両へと送信し、前記車両において認証が成立した場合には、前記車両と無線通信を行って、前記車両から送信される認証成立通知を受信する第２通信部（４２，４３）と、
前記第２通信部が前記認証成立通知を受信した場合には、前記車両に対する充電を実行する一方、前記第２通信部が前記認証成立通知を受信しない場合には、前記車両に対する充電を実行しない第２制御部（４１）と、
を備え、
前記第１通信部は、前記車両への充電が要求された場合には、前記充電スタンドと無線通信を行って、前記第２記憶部に記憶された前記第１情報を前記充電スタンドから受信するように構成され（Ｓ３０３）、さらに、
前記第１通信部は、前記充電スタンドから受信する前記第１情報と前記第１記憶部が記憶する前記第２情報とに基づく認証が前記認証部によって行われて（Ｓ３０５）、その認証が成立した場合には（Ｓ３０７でＹＥＳ）、前記充電スタンドと無線通信を行って、前記認証成立通知を前記充電スタンドへと送信する（Ｓ３１１）ように構成されている、
充電スタンド。

発明の詳細な説明【技術分野】
【０００１】
本開示は、充電システム、車両及び充電スタンドに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
バッテリー電気自動車（以下ＢＥＶと略称する。）やプラグインハイブリッド電気自動車（以下ＰＨＥＶと略称する。）に搭載される駆動用バッテリーを充電可能な充電スタンドが実用化されている。また、下記特許文献１には、充電スタンドと電子キーシステムとを連携させる技術が開示されている。
【０００３】
下記特許文献１に記載の技術によれば、電気自動車の充電期間中に車両の利用者が電子キーとなる携帯機を紛失した場合に、充電スタンドに備わる取り外し可能な携帯通信機探索ユニットを利用して携帯機を探索することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－０２４４５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本件発明者は、上述のような充電スタンドを、自宅の駐車場等に設置するための技術について検討を行っている。このような場所に充電スタンドを設置する場合、自分の車や家族の車には充電ができるようにしたい。その一方、他人の車が、許可無く勝手に充電をするようなことは未然に防止したい。また、場合によっては、友人の車に充電を許可したいことがある。
【０００６】
一般に、特定の利用者のみに設備の利用を許可するための仕組みとしては、設備の利用時にパスワードや暗証番号（以下、パスワード等と総称する。）の入力を求め、適正なパスワード等が入力された場合に設備が利用可能となる、といった認証システムを採用する場合がある。
【０００７】
しかし、そのような認証システムを採用した場合には、適正な利用者が充電スタンドを利用する場合であっても、充電スタンドを利用するたびにパスワード等の入力が必要となり、その入力操作に相応の手間がかかる。また、パスワード等を忘れないようにすることや、パスワード等を他人に知られないようにすることなど、パスワード等を適切に管理することも必要になる。
【０００８】
このような背景の下、本件発明者は、充電スタンドをより簡便に利用できるようにするための仕組みについて検討し、本開示の技術思想に想到した。本開示の一局面においては、充電対象の車両か否かを適切に判断して充電を実行可能な充電システムを提供することが望ましい。
【課題を解決するための手段】
【０００９】
本開示の一態様は、充電システム（１）であって、車両（２０Ａ，２０Ｂ，２０Ｃ）と、充電スタンド（４０）と、を含む。車両は、第１通信部（３１，３２）と、第１記憶部（３０Ｂ）と、認証部（３０Ａ）と、第１制御部（３０Ａ）と、を備える。第１通信部は、利用者が所持する携帯機（６０Ａ，６０Ｂ，６０Ｃ）と無線通信を行って、個々の携帯機を識別可能な第１情報を携帯機から受信する。第１記憶部は、第２情報を記憶する。認証部は、第１通信部が受信する第１情報と第１記憶部が記憶する第２情報とに基づいて認証を行う。第１制御部は、認証部において認証が成立した場合に、車両に搭載された制御対象を制御して制御対象を作動させる。充電スタンドは、第２記憶部（７４）と、第２通信部（４２，４３）と、第２制御部（４１）と、を備える。第２記憶部は、車両に対応する携帯機から取得される第１情報を記憶する。第２通信部は、車両への充電が要求された場合には、車両と無線通信を行って、第２記憶部に記憶された第１情報を車両へと送信し、車両において認証が成立した場合には、車両と無線通信を行って、車両から送信される認証成立通知を受信する。第２制御部は、第２通信部が認証成立通知を受信した場合には、車両に対する充電を実行する一方、第２通信部が認証成立通知を受信しない場合には、車両に対する充電を実行しない。第１通信部は、車両への充電が要求された場合には、充電スタンドと無線通信を行って、第２記憶部に記憶された第１情報を充電スタンドから受信するように構成され（Ｓ３０３）、さらに、第１通信部は、充電スタンドから受信する第１情報と第１記憶部が記憶する第２情報とに基づく認証が認証部によって行われて（Ｓ３０５）、その認証が成立した場合には（Ｓ３０７でＹＥＳ）、充電スタンドと無線通信を行って、認証成立通知を充電スタンドへと送信する（Ｓ３１１）ように構成されている。
【００１０】

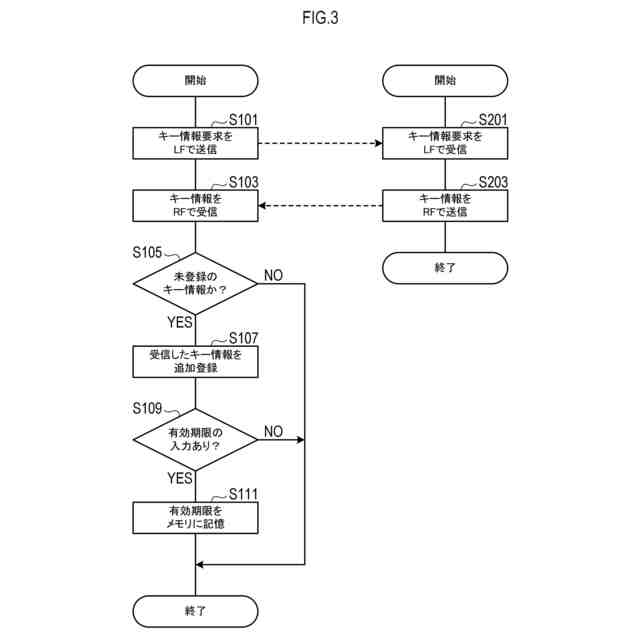

このように構成される充電システムにおいて、車両及び携帯機は、車両に搭載された制御対象を制御する制御システムを構成している。また、車両及び充電スタンドは、車両への充電が可能な充電システムを構成している。このような充電システムを構成するに当たって、第２記憶部には、車両に対応する携帯機から取得される第１情報が記憶される。
（【００１１】以降は省略されています）
