公開番号2025150740
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051789
出願日2024-03-27
発明の名称ロック装置及び収納装置
出願人日本プラスト株式会社
代理人弁理士法人お茶の水内外特許事務所
主分類E05C 9/04 20060101AFI20251002BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】蓋体を閉じるときに異音の発生を抑制可能で、また、高温環境下に晒されたとしても、蓋体を閉じたときに蓋体を所定の正規位置で保持可能な蓋体のロック装置を提供する。

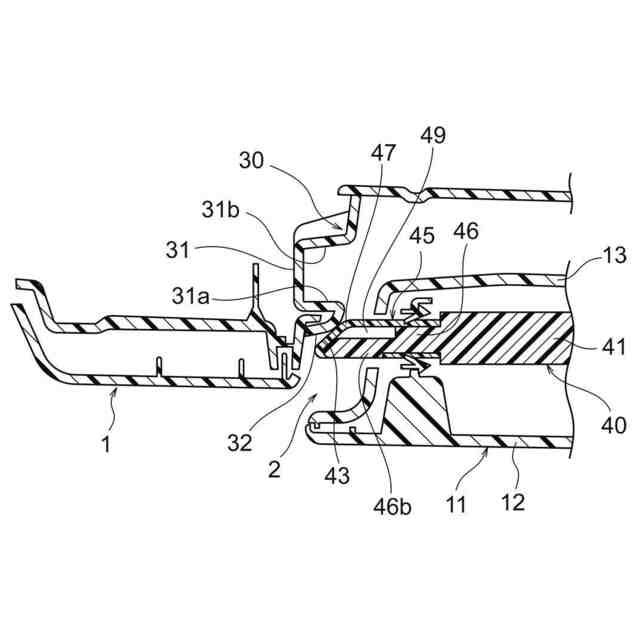

【解決手段】本発明のロック装置は、支持体(1)に対して蓋体(11)を閉位置で保持するロック装置であって、支持体(1)に設けられる係止受部(31)と、蓋体(11)に設けられる係止部材(40)とを有し、係止部材(40)は、係止受部(31)に係止される係合爪部(45,55,65)を有し、係合爪部(45,55,65)は、基材部(46,56,66)と、基材部(46,56,66)よりも軟質の材料により形成されるとともに基材部(46,56,66)の少なくとも一部を覆う外層部(47,57,67)とを有し、基材部(46,56,66)は、外層部(47,57,67)から露出するとともに閉位置で係止受部(31)に当接する当接部(46b,56b,66b)を有する。
【選択図】図2
特許請求の範囲【請求項１】
開口部を有する支持体に対し、前記開口部を閉鎖する閉位置と、前記開口部を開放する開位置との間で移動可能に取り付けられる蓋体を、前記閉位置で保持するロック装置であって、
前記支持体に設けられる係止受部と、前記蓋体に設けられるとともに前記係止受部に対して挿抜される係止部材とを有し、
前記係止部材は、前記係止受部に係止される係合爪部を有し、

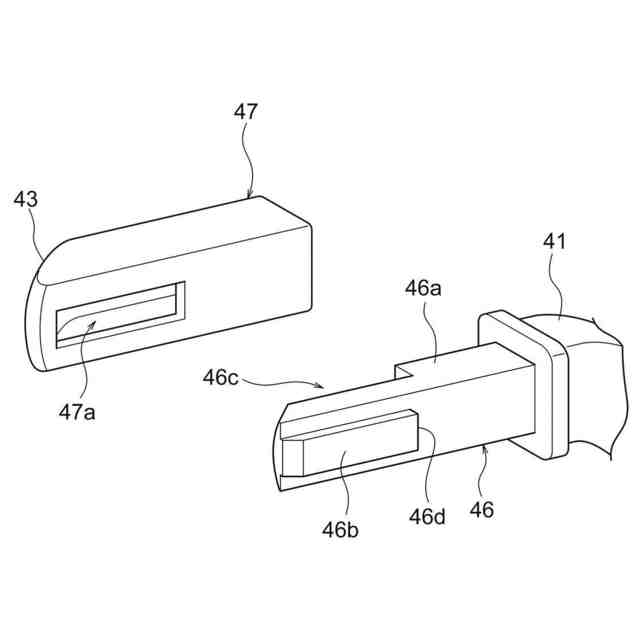

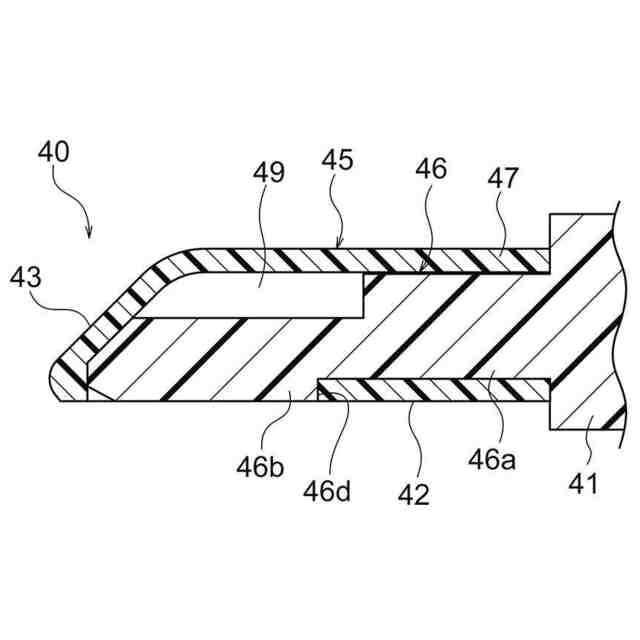

前記係合爪部は、基材部と、前記基材部よりも軟質の材料により形成されるとともに前記基材部の少なくとも一部を覆う外層部とを有し、
前記基材部は、前記外層部から露出するとともに前記閉位置で前記係止受部に当接する当接部を有する
ことを特徴とするロック装置。
続きを表示（約 200 文字）【請求項２】
前記係合爪部は、前記係合爪部の変形を促す変形促進構造を有する
請求項１記載のロック装置。
【請求項３】
前記変形促進構造は、前記基材部と前記外層部との間に設けられる中空部により形成される
請求項２記載のロック装置。
【請求項４】
請求項１～３の何れかに記載の前記ロック装置を有し、車両の車内に設置されることを特徴とする収納装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、支持体に対して蓋体を閉位置で保持するロック装置、及び、そのロック装置を有する収納装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
自動車等の車両の車室内には、一般的に、グローブボックスやコンソールボックス等の物を収納する収納装置が設置されている。例えば、グローブボックスは、車両における助手席の前方に設けられている。グローブボックスは、インストルメントパネルに形成された開口部に対して開閉可能な蓋体を備える。
【０００３】

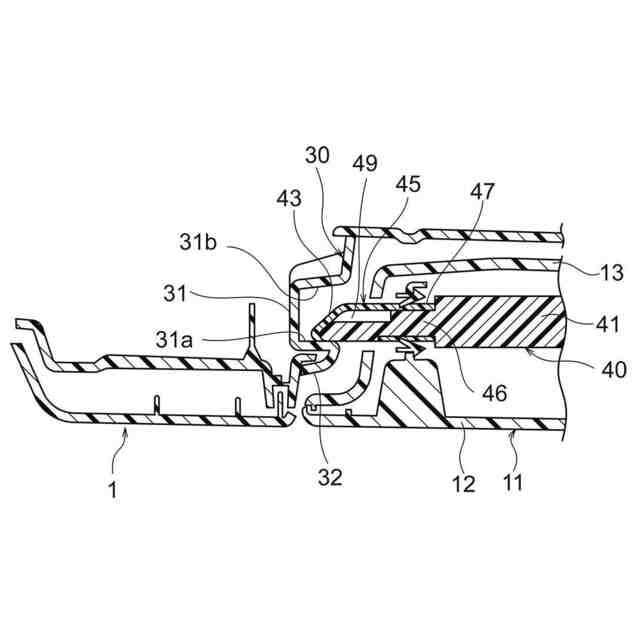

グローブボックスの蓋体には、係止部材が設けられている。蓋体は、インストルメントパネルの開口部を閉じる位置で、蓋体の係止部を、インストルメントパネルの開口部に設けられた係止受部に係合させることによって、開口部を閉じた状態（閉状態）を保持できる。
【０００４】
例えば特開２０１２－１６２１８８号公報（特許文献１）には、車両用の収納装置（車両用開閉収納ボックス装置）が記載されている。特許文献１の収納装置では、開閉体である蓋体に、ロック部を有するロック部材が設けられており、インストルメントパネル側に、ロック部を係止するストッパー部が設けられている。ロック部材は、合成樹脂で形成されている。ロック部の外部層は、ロック部材の合成樹脂より柔らかい軟質材で形成されている。また特許文献１には、ロック部の柔らかい軟質材として、エラストマーが例示されている。
【０００５】
特許文献１によれば、ロック部の外部層が柔らかい軟質材で形成されているため、収納装置の蓋体が閉じられるときに、ロック部が、インストルメントパネルの開口部の周縁部に当接しても、当接したときの衝突音が外部層で吸収されるため、異音が生じなくなるとしている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１２－１６２１８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１のように、蓋体のロック部の外部層がエラストマー等の柔らかい軟質材で形成されている場合、例えば収納装置が高温環境下に晒されること等によって、ロック部の外部層が撓むこと、また、軟質材の品質や性能が低下すること等が生じる可能性があり、その結果、ロック部がストッパー部に係止されても、蓋体を、インストルメントパネルに対して適切な位置で保持できなくなる虞がある。
【０００８】
本発明は上記従来の課題に鑑みてなされたものであって、その目的は、蓋体を閉じるときに異音の発生を抑制可能で、また、高温環境下に晒されたとしても、蓋体を閉じたときに蓋体を所定の正規位置で保持可能な蓋体のロック装置、及び、そのロック装置を有する収納装置を提供することにある。
【課題を解決するための手段】
【０００９】
上記目的を達成するために、本発明により提供されるロック装置は、開口部を有する支持体に対し、前記開口部を閉鎖する閉位置と、前記開口部を開放する開位置との間で移動可能に取り付けられる蓋体を、前記閉位置で保持するロック装置であって、前記支持体に設けられる係止受部と、前記蓋体に設けられるとともに前記係止受部に対して挿抜される係止部材とを有し、前記係止部材は、前記係止受部に係止される係合爪部を有し、前記係合爪部は、基材部と、前記基材部よりも軟質の材料により形成されるとともに前記基材部の少なくとも一部を覆う外層部とを有し、前記基材部は、前記外層部から露出するとともに前記閉位置で前記係止受部に当接する当接部を有するロック装置である。
【００１０】
本発明のロック装置において、前記係合爪部は、前記係合爪部の変形を促す変形促進構造を有することが好ましい。
この場合、前記変形促進構造は、前記基材部と前記外層部との間に設けられる中空部により形成されることが好ましい。
（【００１１】以降は省略されています）
