公開番号2025147434
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047683
出願日2024-03-25
発明の名称プリンタ
出願人セイコーインスツル株式会社
代理人個人
主分類B41J 3/36 20060101AFI20250930BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】小型化を図ることができ、かつ、配線の布設を容易化できるプリンタを提供する。

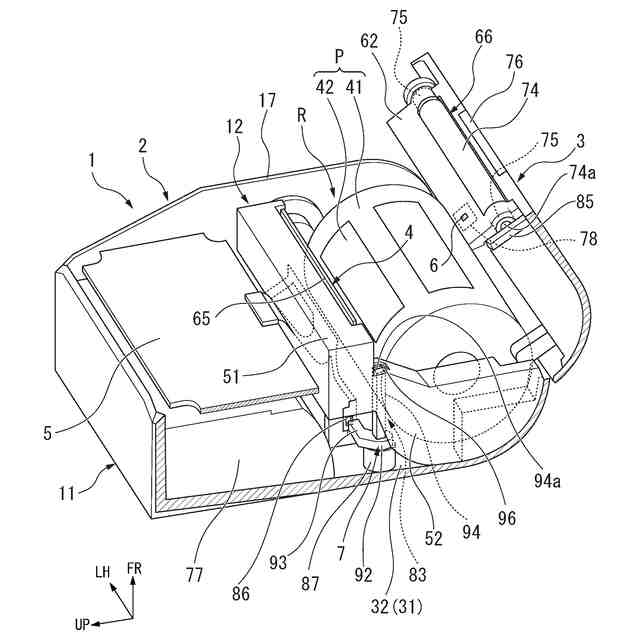

【解決手段】サーマルプリンタ1は、本体部2に設けられたカバー部3と、ロール紙Rから引き出されたラベル42に印刷するサーマルヘッドと、ラベル42をサーマルヘッドに押圧しながら搬送するプラテンローラ74と、印刷開始位置を検知する第1センサ6と、カバー部3の開閉状態を検知する第2センサ86と、サーマルヘッド、第1センサ6および第2センサ86が接続される制御基板5と、を備える。第1センサ6は、光学式センサである。第2センサ86は、フレキシブル基板72をサーマルヘッドと共有化した光学式センサである。
【選択図】図4
特許請求の範囲【請求項１】
ロール紙収容部を有する本体部と、

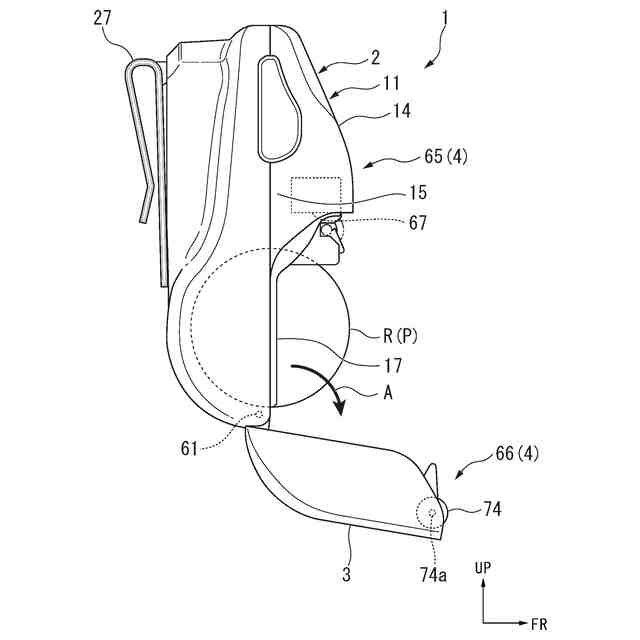

前記ロール紙収容部を被覆するように前記本体部に対して開閉可能に設けられたカバー部と、
前記本体部に設けられ、前記ロール紙収容部に収容されたロール紙から引き出された印刷媒体に印刷するヘッドと、
前記カバー部に設けられ、印刷時に前記印刷媒体を前記ヘッドに押圧しながら搬送するローラと、
前記印刷媒体の印刷開始位置を検知する第１センサと、
前記カバー部の開閉状態を検知する第２センサと、
前記ヘッド、前記第１センサおよび前記第２センサが接続される制御基板と、
を備え、
前記第１センサは、前記ロール紙に付されたマークを検知する光学式センサであり、かつ、
前記第２センサは、前記制御基板に接続されるフレキシブル基板を前記ヘッドと共有化した光学式センサである、
ことを特徴とするプリンタ。
続きを表示（約 510 文字）【請求項２】
前記本体部は、前記カバー部の開閉に応じて移動する被検知部材を備え、
前記第２センサは、前記被検知部材を検知する反射型光学式センサである、
ことを特徴とする請求項１に記載のプリンタ。
【請求項３】
前記カバー部は、閉じられた際に前記被検知部材と対向する位置に押付凸部を備え、
前記被検知部材は、前記カバー部が閉じられた際に前記押付凸部に押し付けられることにより移動し、
前記第２センサは、移動した前記被検知部材を検知することにより、前記カバー部が閉じられていることを検知する、
ことを特徴とする請求項２に記載のプリンタ。
【請求項４】
前記カバー部は、前記ローラに前記印刷媒体を案内するガイド部材を備え、
前記第１センサは、前記ガイド部材に設けられた反射型光学式センサである、
ことを特徴とする請求項１に記載のプリンタ。
【請求項５】
前記印刷媒体は、前記ロール紙の台紙において長尺方向に沿って所定の間隔をあけて貼付された感熱式ラベルである、
ことを特徴とする請求項１に記載のプリンタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プリンタに関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
サーマルプリンタにおいて、印字対象となる用紙の位置を検知するための位置検知器と、カバー部の開閉状態を検知するためのカバー検知器とを備えているものが知られている（例えば、特許文献１参照）。位置検知器は、光学式センサであり、ラベル印刷時に各ラベルの印字開始位置（頭出し位置）のマークを検知する。一方、カバー検知器は、機械式センサ（メカニカルスイッチ）であり、カバーに設けられた突起部が本体部側に設けられたスイッチを押すことによりカバー部の閉状態を検知する。
【先行技術文献】
【特許文献】
【０００３】
特開平９－２４８９２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述のサーマルプリンタのように、カバー検知器として機械式センサを使用する場合、カバー部の開閉を検知するためのスイッチにカバー等の他の部材が物理的に直接触れることになる。このため、機械式センサは、光学式センサに比べると故障するリスクが高い。
また、機械式センサをサーマルプリンタに設ける場合、ロール紙収容部の紙幅方向の外側にスイッチを設置するためのスペースを確保する必要がある。このため、サーマルプリンタが大型化してしまうという問題があった。
さらに、機械式センサのスイッチのために、専用の配線を別途用意する必要がある。このため、配線の布設が複雑化してしまうという問題もあった。
【０００５】
本発明は、上記の課題を解決するためになされたものであって、小型化を図ることができ、かつ、配線の布設を容易化できるプリンタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係るプリンタは、ロール紙収容部を有する本体部と、前記ロール紙収容部を被覆するように前記本体部に対して開閉可能に設けられたカバー部と、前記本体部に設けられ、前記ロール紙収容部に収容されたロール紙から引き出された印刷媒体に印刷するヘッドと、前記カバー部に設けられ、印刷時に前記印刷媒体を前記ヘッドに押圧しながら搬送するローラと、前記印刷媒体の印刷開始位置を検知する第１センサと、前記カバー部の開閉状態を検知する第２センサと、前記ヘッド、前記第１センサおよび前記第２センサが接続される制御基板と、を備え、前記第１センサは、前記ロール紙に付されたマークを検知する光学式センサであり、かつ、前記第２センサは、前記制御基板に接続されるフレキシブル基板を前記ヘッドと共有化した光学式センサであることを特徴とする。
【０００７】
この構成によれば、カバー部の開閉状態を検知する第２センサに光学式センサを使用した。よって、第２センサにカバー部を物理的に直接触れることになく非接触で、カバー部の開閉を検知できる。これにより、第２センサに機械式センサを使用する場合に比べて故障のリスクを低減できる。さらに、第２センサに光学式センサを使用することにより、第２センサを機械式センサに比べて小型化できる。これにより、プリンタの小型化を図ることができる。

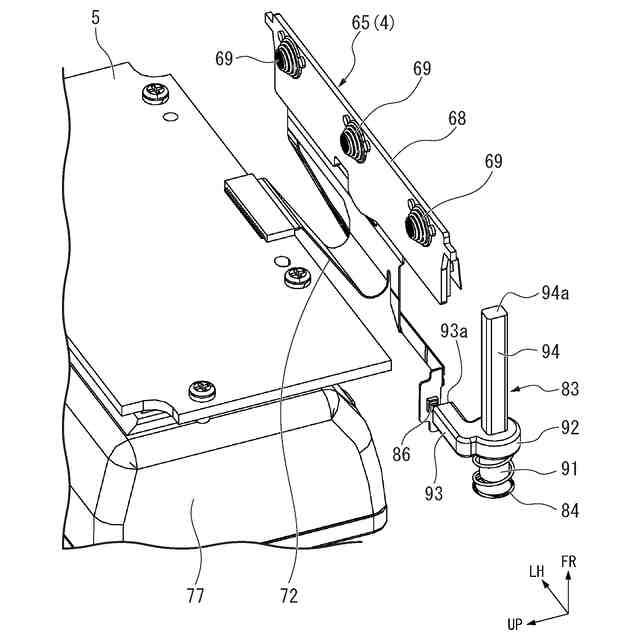

また、制御基板に接続されるフレキシブル基板をヘッドおよび第２センサにおいて共有化した。よって、第２センサの配線を別途用意する必要がない。これにより、第２センサに対する配線の布設を容易化できる。
【０００８】

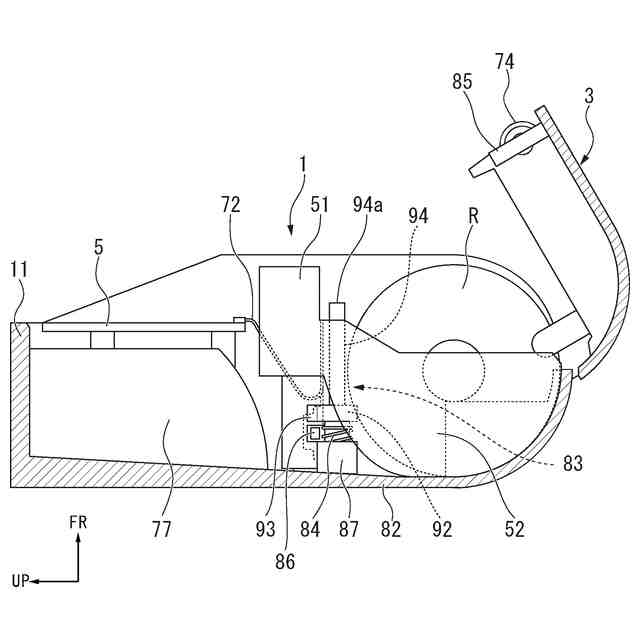

上記のプリンタにおいて、前記本体部は、前記カバー部の開閉に応じて移動する被検知部材を備え、前記第２センサは、前記被検知部材を検知する反射型光学式センサであってもよい。
【０００９】
この構成によれば、カバー部の開閉に応じて移動する被検知部材を備えた。また、被検知部材を検知する第２センサに反射型光学式センサを使用した。よって、第２センサの投光素子と受光素子とを一体にまとめて本体部に設けることができる。これにより、例えば、第２センサに透過型光学式センサを使用する場合に比べて、第２センサにおける配線の布設容易化に寄与できる。
また、反射型光学式センサは、透過型光学式センサに比べて取付スペースを小さく抑えることができる。これにより、第２センサに反射型光学式センサを使用することにより、プリンタの小型化に寄与できる。
【００１０】

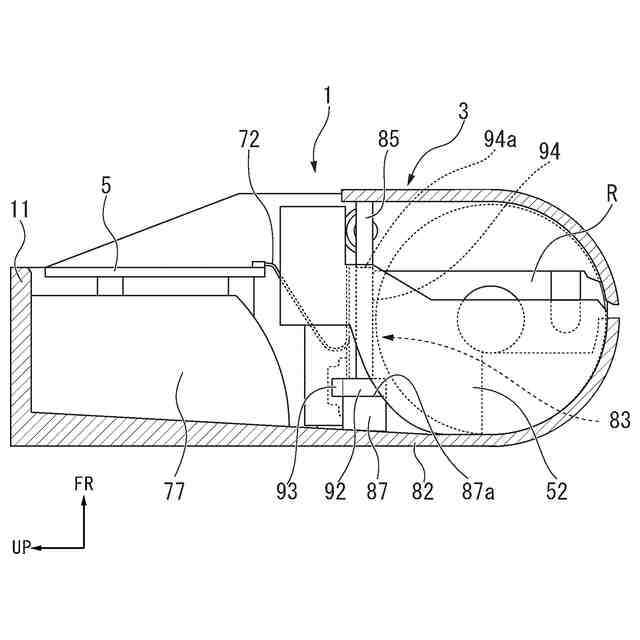

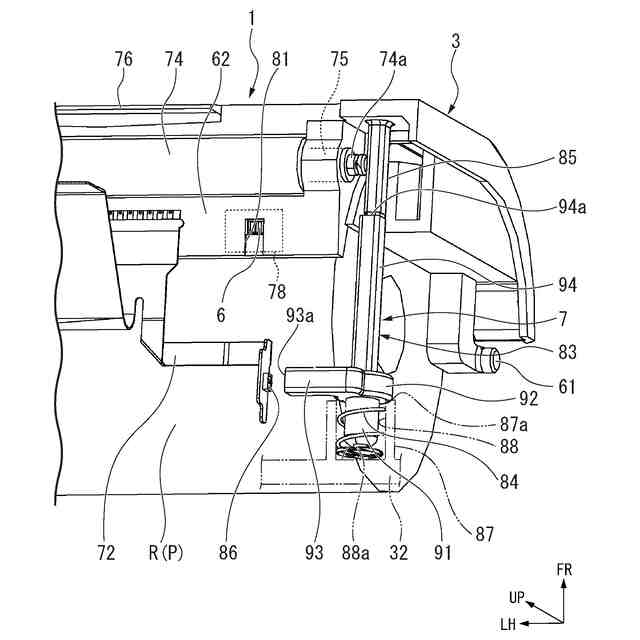

上記のプリンタにおいて、前記カバー部は、閉じられた際に前記被検知部材と対向する位置に押付凸部を備え、前記被検知部材は、前記カバー部が閉じられた際に前記押付凸部に押し付けられることにより移動し、前記第２センサは、移動した前記被検知部材を検知することにより、前記カバー部が閉じられていることを検知してもよい。
（【００１１】以降は省略されています）
